4. Асинхронные двигатели.

В основе принципа действия асинхронного электродви­гателя лежит физическое явление взаимодействия вращаю­щегося магнитного поля статора с током, наведенным этим полем в обмотке ротора.

К обмотке статора, выполненной в виде трех групп катушек, приложено электрическое напряжение, под дейст­вием которого по ней проходит трехфазный переменный, ток и создает вращающееся магнитное поле. Пересекая замкнутую обмотку ротора, данное поле наводит в ней в соответствии с законом электромагнитной индукции ток. В результате взаимодействия вращающегося магнитного поля статора с токами ротора возникает вращающий элект­ромагнитный момент, приводящий ротор в движение. Теперь ротор способен выполнять механическую работу, т. е. сооб­щать движение соединенной с его валом технологической машине (транспортеру, насосу, вентилятору и др.). Таким образом, в электродвигателе происходит превращение элек­трической энергии в механическую.

Частота вращения ротора асинхронного двигателя всегда меньше синхронной частоты так как только при этом условии в обмотке ротора наводится ток, взаимодействие которого с вращающимся полем статора и создает силу, движущую ротор. Именно поэтому такой двигатель называют асинхронным в отличие от синхронного, ротор ко­торого вращается с постоянной (синхронной) частотой, равной частоте вращения магнитного поля. Частота враще­ния ротора асинхронных двигателей небольшой мощности меньше синхронной на 2...6%.

Асинхронные электродвигатели -делятся на коротко-замкнутые и с фазным ротором. В сельскохозяйственном производстве наиболее распространены короткозамкнутые асинхронные электродвигатели.

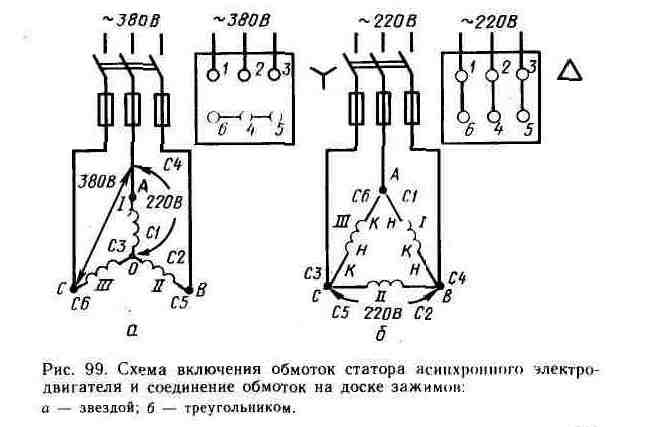

Асинхронный двигатель состоит из двух основных частей: неподвижной — статора и вращающейся - ротора.

Как расшифровываются буквенные и цифровые обозначения электродвигателей

Буквы и цифры, входящие в обозначение электродвига­теля, расшифровываются следующим образом. Цифра ука­зывает номер серии. Следующая за ней буква А обозначает, что двигатель асинхронный, а вторая буква — исполнение электродвигателя по способу защиты от окружающей среды (Н — защищенный 1Р23, для закрытых двигателей буква не проставляется). Третья буква указывает исполнение дви­гателя по материалу станины и щитов (А — станина и щиты алюминиевые; Х — станина алюминиевая, щиты — чугун­ные; отсутствие буквы означает, что станина и щиты чу­гунные или стальные). Три или две последующие цифры указывают высоту оси вращения в миллиметрах от 50 до 355; последующие буквы — установочные размеры по длине станины (8—короткая, М—средняя, Ь—длинная).

В двигателях с одинаковыми длинами станины, но с раз­ными длинами сердечников статора применены дополнительные обозначения сердечников: А—короткие, В—длинные

Последующие цифры (2, 4, 6, 8, 10, 12) означают число полюсов; конечные буквы и цифры указывают на климати­ческое исполнение и категорию размещения.

Так, например, обозначение 4АА50А2УЗ расшифровы­вается так: электродвигатель асинхронный, четвертой серии, закрытого исполнения, станина и щиты .которого выполне­ны из алюминия, высота оси вращения 50 мм, сердечник короткий, число полюсов 2, климатическое исполнение У, категория размещения 3.

Как расшифровать буквы и цифры, входящие в обозначение электродвигателя серии А2 или А02?

Буквы, входящие в обозначение электродвигателя, имеют следующий смысл: А — асинхронный, О — обдуваемый, Л — алюминиевый корпус. Первая цифра (после цифры, ука­зывающей серию, т. е. после цифры 2) означает габарит (условный диаметр статора), вторая—длину (условную длину стального пакета статора). Следующая цифра указы­вает на число полюсов. Например: марка АОЛ2-31-4 означа­ет, что электродвигатель асинхронный, обдуваемый, с алю­миниевым корпусом, второй единой серии (А02), третьего габарита, первой длины, четырёхполюсный.
