Билеты на 5 разряд

Билет № 1

1. Основы электробезопасности на предприятиях.

Обслуживание действующих ЭУ проведение в них опер.переключений организацию и выполнение работ и испытаний должны осуществлять спец.подготовленные и аттестованные работники

А именно : руководители и специалисты оперативные производственные и оперативно производственные работники.

Перечень должностей и профессий электротехнических и электротехнологических работников которым необходимо иметь соответствующую группу по эл безопасности утверждает работодатель

Руководитель предприятия обязан обеспечить содержание эксплуатацию и обслуживание эл установок в соответствии с требованиями действующих нормативных документов

Для этого он обязан:

- назначить ответственного за исправное состояние и безопасную эксплуатацию эл хозяйства из числа работников ИТР имеющих электротехническую подготовку и прошедших проверку знаний в установленном порядке

- обеспечить необходимое количество электротехнических работников

- утвердить положение об энергетической службе предприятия а так же должностные инструкции и инструкции по охране труда

- установить такой порядок что бы работники вели тщательное наблюдение за порученным им оборудованием и сетям путём осмотра проверки действия испытаний и измерений

- обеспечить проверку знаний работников в установленные сроки согласно правил

- обеспечить проведение противо-аварийных приёмо-сдаточных и профилактических испытаний и измерений согласно правил

- обеспечить проведение ТО эл установок.

2. Схемы электрических установок. Условные графические обозначения в схемах. Чтение электрических схем.

Отдельные устройства, входящие в состав электрической цепи и выполняющие в ней определенные функции, называются ее элементами. Графическое изображение электрической цепи с помощью условных обозначений ее элементов называется электрической схе­мой. Она показывает, как выполнено соединение элементов электри­ческой цепи.

Для изображения схем электрических цепей на чертежах используются условные графические обозначения элементов электрических цепей.

Электрические цепи принято изображать в виде различ­ного рода схем, на которых показываются основные и вспо­могательные элементы и их соединения. Чаще всего поль­зуются тремя видами схем: монтажными, принципиальными и замещения.

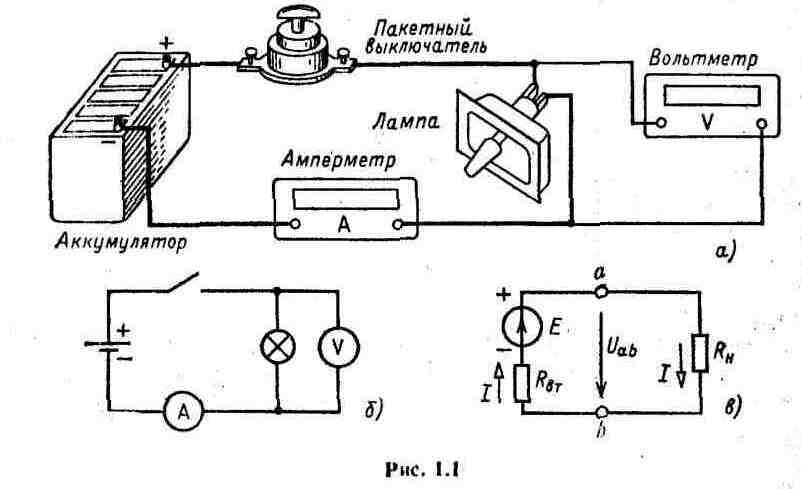

На монтажных схемах (рис. 1.1, а) изображают рисунок (эскиз) элементов цепи и соединительные провода. В большинстве случаев монтажными схемами пользуются при изготовлении, монтаже и ремонте электрических уст­ройств и цепей. На принципиальных схемах (рис. 1.1, б) по­казывают условные графические изображения элементов и схему их соединения. Ими пользуются при изучении, мон­таже и ремонте электрических цепей и устройств. Схема за­мещения (рис. 1.1, б) - это расчетная модель электричес­кой цепи. На ней реальные элементы замещаются расчет­ными моделями (идеализированными элементами) и из схем исключаются все вспомогательные элементы, не вли­яющие на результаты расчета. Так, аккумуляторная бата­рея представляется в виде источника ЭДС Е с последовательно включенным внутренним сопротивлением Rвт. Вольтметр и амперметр из схемы исключаются, если они принимаются «идеальными» (если нет дополнительных указаний, то сопротивление вольтметра считается беско­нечно большим, а амперметра равным нулю). Как следует из определения схем замещения, они применяются при рас­тете электрических цепей.

Часть электрической цепи, содержащая выделенную совокупность ее элементов, называется участком электрической цепи.

Участок, вдоль которого проходит один и тот же ток, образует ветвь. Место соединения ветвей называется узлом.

Соединение участков электрической цепи, с помощью которого образуется электрическая цепь, называется электрическим соеди­нением.

Электрические соединения на схемах изображают сплошными линиями, а узлы — за­черненными кружочками. В качестве примера на рис. 2.2 представлена схема электрической цепи, состоящая из источни­ка питания— аккумуляторной батареи Б,

двух потребителей энергии — лампы накаливания Л и электрического звонка Зв, соединенных с ак­кумуляторной батареей с помощью проводов и выключателей В1 и В2. Точками А и В обозначены узлы схемы.

Ток может проходить только в замкнутой электрической цепи. Если разомкнуты оба выключателя В1 и В2, то ни в одном из уча­стков цепи ток протекать не будет. При замыкании выключателя В1 ток пойдет от аккумуляторной батареи через лампу Л, а при включе­нии выключателя В2 — через электрический звонок

Ток в электрической цепи направлен от положительного полю­са источника питания (точки с более высоким (потенциалом) к от­рицательному (точке с более низким потенциалом). Направление тока на участках цепи показано стрелками.(рис 2.2)
