2.5.4. Концы свободные
Концы свободные предназначены для соединения подвесной системы со стропами ОП и выполнены из капроновой ленты арт. с556к. В нижней части каждого из двух сво- бодных концов (СК) установлены большое и малое кольца, а также петля и лента с лю- версом, образующие при соединении с пряжкой подвесной системы кольцевое замко- вое устройство (КЗУ), которое зачековывается тросом в пластиковой оплётке. Трос за- чековки левого СК (используется при необходимости полного отсоединения ОП, напри- мер, для ремонта) закреплён непосредственно на левом СК (рис. 5); после сборки КЗУ левого СК закрывается эластичной шлёвкой.
КЗУ правого СК зачековывается тросом звена отсоединения.
Каждый СК имеет передний и задний свободные концы, заканчивающиеся петля- ми для «софтлинков»; на переднем СК имеется петля для захвата руками при управле - нии парашютом.
На задних СК закрепляются звенья управления, соединенные со стропами управ- ления, а выше ленты с люверсом настрочен туннель для размещения чекующего троса.
На правом СК (рис. 6) нашиты текстильные застежки для более плотной фикса-
ции звена отсоединения и его предохранителя на СК.

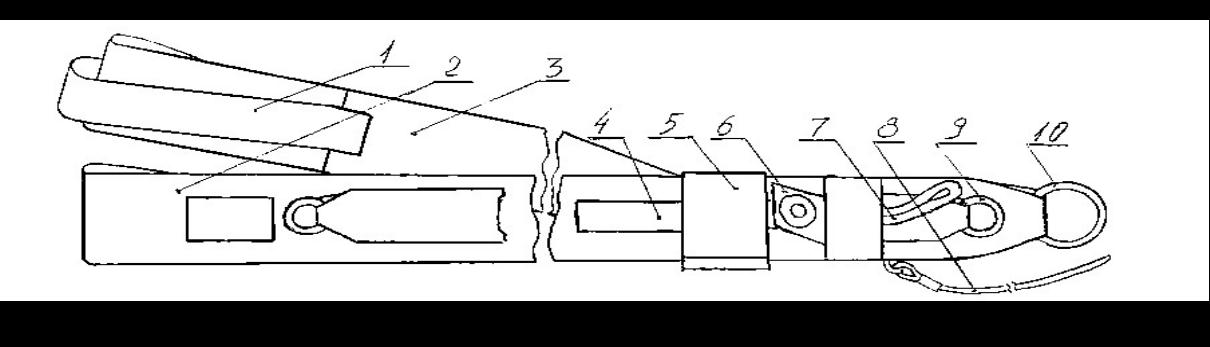

Рис. 5. Левый СК:
с люверсом 7 – петля КЗУ 8 – трос зачековки 9 – кольцо малое 10 – кольцо большое
1 – петля для руки; 2 – задний СК; 3 – передний СК; 4 – туннель; 5 – шлёвка; 6 – лен- та ; ;
Рис. 6. Правый СК:
1 – текстильная застёжка для звена отсоединения;
2 - текстильная застёжка для предохранителя звена отсоединения
2.5.5. Ранец
Ранец (рис. 7) предназначен для укладки в него купола со стропами, уложенными в камеру, свободных концов ОП, размещения парашютного полуавтомата типа ППК-У-
405, крепления шланга и фиксации звена ручного раскрытия основного парашюта.
Ранец, изготовленный из высокопрочной ткани типа «Кордура» с использованием подкладочной ткани и текстильного поролона, представляет собой контейнер, закрываемый четырьмя клапанами, причем под верхним клапаном установлен трамплин с жестким диском для размещения пружинного вытяжного парашюта. Контейнер зачековывается на петлю, прикрепленную к нижнему клапану; чекующая шпилька закрывается предохранительным клапаном.
В зависимости от варианта ввода ОП контейнер ОП может быть зачекован:
Рис. 7
На внешней стороне левого бокового клапана и на верхнем клапане настрочены петли для крепления на ранце веревки раскрытия (варианты «А», «Б»). Ручной ввод ОП
к петлям на ранце Пластина крепления прибо ом клапане
(вариант «В») дублируется парашютным полуавтоматом, размещаемым в съёмном кармане (рис. 8) на левой боковине ранца; шланг прибора привязывается тремя завязками (рис. 8 ра (байонета)
Рис. 8.
Звено раскрытия ОП монтируется на левом плечевом предохранителе ранца. На нижнем обрезе ранца настрочены элементы крепления установочного комплекта
мягкого ВП – петли, ленты, текстильная застёжка.
