Основные измерительные единицы полиграфической и издательской продукции (типометрия)
В полиграфии действуют три системы измерения:
Метрическая система, для измерения линейных, весовых и объемных величин. Система SI (в русской транскрипции СИ означает "систему интернациональную") общепринятая в науке и технике. Метрическая система применяется для измерения следующих параметров:
линейных величин (метр, сантиметр, миллиметр);
весовых величин (тонна, килограмм, грамм);
объемных величин (кубический метр, литр, кубический сантиметр).
Типографская – типометрическая (система Дидо - Didot point system), основанная на французском дюйме. Для определения размеров (кегля) шрифтов и других элементов печатной формы, а также форматов полос набора применяются типографские единицы измерений - пункт и квадрат (см. прил.). В отечественной полиграфии принят, за основу пункт (point), равный 0,376065 мм (1/72 французского дюйма, что составляет 1/2660 м). Один квадрат содержит 48пунктов и равен 18мм (округленно). В практике производственной деятельности полиграфических предприятий расчеты и измерения производят в типографских цицеро (1/4 квадрата = 12п = 1цицеро).
Типографская (система Пика - Anglo-American point system), основанная на английском дюйме, получившая распространение с появлением ПК. В компьютерных издательских системах используется английская типометрическая система измерений, в которой один пункт (1/72 дюйма) равен 0,352 мм.
В профессиональных издательских пакетах существует возможность выбора системы измерений (метрической, дюймовой, Дидо или англо-американской).
Историческая справка
Идея стандартизации размеров шрифтов возникла еще в XVII в., но первый удобный в использовании типографский пункт был предложен только в 1737 году французским типографом словолитчиком Пьером – Симоном Фурнье (Pierre Simon Fournier). Слово «пункт» происходит от латинского punctum – точка. Благодаря своей простоте, система Фурнье стала стандартом. Однако, с течением времени на практике пункт оказался короче теоретического почти на 8%, став к 1764 году, таким образом, произвольной величиной. Позднее в 1783(95) году неточности исправил другой француз – известный типограф Франсуа-Амбруаз (Франком Амбросом) Дидо и его сын Фирмином (Firmin Didot). Они взяли и назначили типографский пункт математически точной величиной – положив в основу тот же французский королевский фут (королевскую стопу размером равную 324,84 мм). По этому эталону дюйм равен 27,06 мм, и отсюда пункт 1/72 дюйма равен 0,3758 мм.
В 1879 году в США начали широко применять пункт, изобретенный Нельсоном Хавксом (Nelson Hawks). Предложенная система стала национальным стандартом. В 1886 году пункт Хавкса стал стандартом в Соединенных Штатах, а через несколько лет и в Великобритании. В 1879 году немец Герман Бертгольд перевел пункт Дидо в метрическую систему: в одном метре – 2660 пунктов. Сегодня в Германии, Восточной Европе и России используется именно этот пункт, определяемый в метрической системе как 0,3759 мм и округляемый до 0,376 мм.
Итак:
пункт Фурнье – 0,0137 фр. дюйма;
пункт Дидо – 0,0148 фр. дюйма;
пункт Бертгольда – 0,014800781 фр. дюйма;
пункт Хавкса - 0,0138 англ. дюйма;
Так исторически сложилось, что ни один пункт не равняется точно 1/72 дюйма.
В 1980-х годах появился Adobe PostScript, в нем пункт был назначен ровно одной семьдесят второй английского дюйма. Английский дюйм (Inch) совершенно четко определен как 2,54 см. А французский – как 2,706 см. В США и некоторых других странах один типографский пункт (pt) равен 1/72 английского дюйма, то есть 1/72 часть от 25,4 мм, соответственно 0,3527 мм.Для сравнения – один пункт (р) системы Дидо используемый в странах Европы, в том числе и в России равен 0,3758 мм.
12 р = l c (Cicero) цицеро. Более крупной единицей является квадрат, равный 48 пунктам или 18,0432 мм (приблизительно = 18 мм). Доли квадрата принято записывать в виде простых дробей (например, ½ кв., но не 0,5 кв.). Многие шрифты имеют собственные специальные названия по размерам (кеглю). На практике в полиграфии используют следующие единицы типографской системы измерений:
1/2 квадрата. = 24 п. (пункта);
терция = 1/3 кв. = 16 п.;
цицеро = 1/4 кв. = 12 п.;
корпус = 10 п.;
боргес = 9 п.;
петит = 1/6 кв. = 8 п.;
нонпарель = 1/8 кв. = 6 п.;

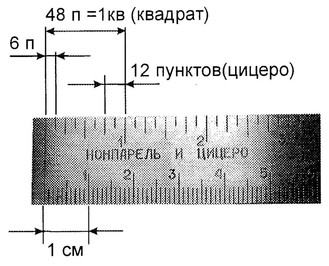

Полиграфисты пользуются специальной измерительной линейкой – строкомером.
