Характкристка режимів огляду рлс 19ж6
В РЛС 19Ж6 обзор пространства в угломестной плоскости осуществляется с помощью специальной антенні, обладающей углочастотной чувствительностью. При изменении частоті зондирующего сигнала автоматически изменяется положение луча в пространстве.
В РЛС имеются четыре режима обзора пространства в угломестной плоскости
В режиме 1 обзор пространства осуществляется четырьмя лучами соответственно на) Режим выполняется на каждом обороте антенны. Нижняя граница зоны обнаружения по углу места — минус 20', верхняя граница — 6° Режим 1 является дежурным режимом и применяется для выполнения боевой задачи по обнаружению и сопровождению маловысотных целей.

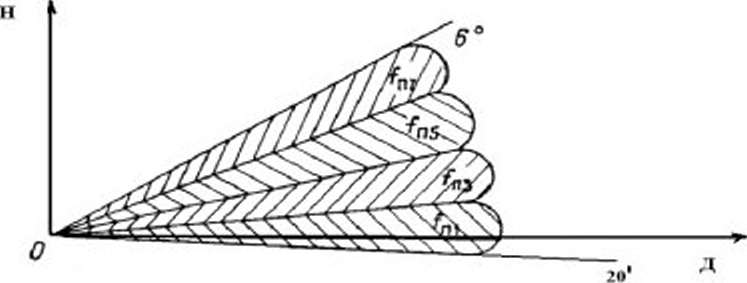

Рис. Режим 1 обзора пространства
В режиме 2 обзор пространства осуществляется на первом обороте антенны первым и вторым лучами. Нижняя граница зоны обнаружения — минус 20', а верхняя — 3°.
Режим 2 применяется для выполнения боевой задачи по обнаружению и сопровождению маловысотных целей в условиях активных помех, а также для зашиты от противо радиолокационных ракет (прлр).

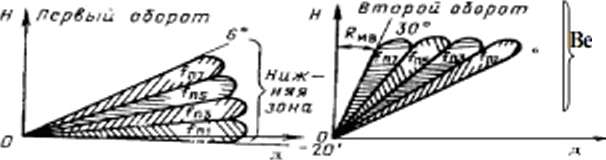

В режиме 3 обзор пространства осуществляется за первый оборот антенны четырьмя лучами. Нижняя граница юны обнаружения — минус20 е, а верхняя — 6°
На втором обороте антенны включается облучатель верхней зоны и обзор пространства производится четырьмя лучами. Нижняя граница зоны обнаружения — 6:. а верхняя—30°.
Режим 3 применяется для выполнения боевой задачи по целям на малых и средних высотах, а также для уменьшения радиуса мертвой воронки (Rmb) при сопровождении целей.

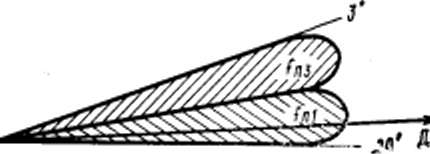

В режиме 4 обзор пространства осуществляется двумя лучами за каждый оборот антенны соответственно на частотах f м; f Нижняя граница зоны обнаружения — минус 20'. а верхняя — 3°.
Режим 4 применяется для выполнения боевой задачи по маловысотным целям в условиях интенсивных активных помех.
Обзор пространства по азимуту производится путем кругового вращения антенны со скоростями 6 или 12 об/мин. Необходимая скорость вращения выбирается оператором, исходя из воздушной обстановки.
Режим
4.
Ширина диаграммы направленности антенны РЛС в горизонтальной уровню 0.5 PMWC (рис. 1.7).
Призначення, склад та основні технічні характеристики передавального пристрою рлс 19ж6. Призначення блоків приймача.
Передавальний пристрій призначений для формування послідовних потужних зондувальних імпульсів несучої частоти та малопотужних безперервних генеруючих коливань на чотирьох частотах.
Режими роботи передавача:
Режим частого запуску (ЧЗ) дозволяє здійснити схему зони на відстані 75 км. Середня частота повторення зондувальних сигналів в даному режимі F=1500 Гц, тривалість зондувального сигналу Т=6мкс.
Режим рідкого запуску (РЗ) дозволяє здійснити огляд зони на відстані до 150 км. В даному режимі в два рази зменшуються частота повторення і в два рази збільшується тривалість зондуючи сигналів, по відношенню до режиму ЧЗ: А=750 Гц, Т=12мкс
За рахунок збільшення в два рази періоду повторення, досягається дальність визначення цілі на відстані 150 км
Технічні характеристики:
Номінальна імпульсна потужність – 350 кВт
В режимі зниженої потужності – 10-50%
Потужність що споживається передавачем - < 30 кВт
Частота повторення імпульсів запуску: В РЛС використовується вобуляція періоду повторення. Частота повторення знижується через кожні 8 періодів повторення, всього частот повторення – 4. Частоти повторення в частому запуску: 1362, 1468, 1574, 1694. Частота повторення в рідкому запуску: 681, 734, 787, 847.
Термін готовності передавача до роботи: 2 хв 45 сек (нормальному режимі), 2 хв (форсованому режимі).
Робота передавального пристрою за структурною схемою:
Передавальний пристрій є багатополосним і побудований за принципом малопотужний задовільний генератор – підсилювач потужності.
Формування сигналів передавача (195ГВ03). Формує малопотужні зондувальні сигнали на 4 або 2 частотах в залежності від режиму. Формування відбувається з приходом імпульсів запуску (ІЗ 1-1 … ІЗ 1-4) від синхронізатора (194РХ01). На фазі напруги проміжної частоти, яка надходить з приймача (354ПУ01). При чому тривалість і розстановка імпульсів в зондую чому сигналі визначається імпульсом запуску (ІЗ 1-1 … ІЗ 1-4), а фаза повязується напругою проміжної частоти.
Одночасно в шафі 195ГВ03 формуються безперервні коливання гетеродинних напруг,які використовуються при формуванні зондую чого сигналу, крім того гетеродинні напруги надходять до приймальної системи.
Малопотужний ЗС надходить до шафи вихідного підсилювача (195ГГ01), де здійснюю підсилення сигналу на клістроні.
Модулятор (195ГМ01) – формує модулюючі імпульси, які використовуються як імпульсне живлення клістрона. Модулятор запускається імпульсами запуску. Джерелом живлення модулятора постійною напругою є високовольтний випрямляч (195БВ01). Живлення якого здійснюється від мережі напругою 220 вольт, 400 Гц.
Робота пристрою формування сигналів передавача.
Шафа має 4 частини, кожна з яких формує індекс для свого куто-місцевого напрямку.
Формування імпульсів проміжної частоти (канал-підсилювач ІЗ ПУ03) – формує радіоімпульсні проміжні частоти.
Канал формування гетеродинної напруги – формує безперервні гармонічні сигнали гетеродинної частоти на базі кварцового генератора.
Змішувач – формує радіоімпульсні сигнали несучої частоти, які утворюються при змішуванні напруги проміжної частоти та відповідної гетеродинної частоти. З виходу змішувача радіоімпульси несучої частоти надходять на підсилювач, де підсилюються до 250 ват. Імпульсне живлення радіо імпульсного підсилювача відбувається від блоку модулятора (194ГФ02).
Робота модулятора (195ГМ01). Модулятор призначений для формування частотних модулюючих імпульсів заданої тривалості, для живлення клістрона в імпульсному режимі. Накопичення електричної енергії здійснюється від високовольтного випрамляча, в паузах між випромінюванням.
Модулятор має 4 канали формування модулюючих імпульсів, які включені паралельно. Використання 4 каналів дозволяє збільшити потужність модулюючого імпульсу.
Робота високовольтного випрямляча. Призначений для живлення постійного стабілізованого напругою імпульсного модулятора.
