- •5.Будова і основні особливості вимірювальних приладів магнітоелектричної системи.
- •6. Будова і основні особливості вимірювальних приладів електромагнітної системи.
- •7.Означення класу точності на шкалі приладів.
- •9.Класифікація твердих тіл: діелектрики,н/п,метали.
- •10. Сингонії і кристалографічні класи.
- •12.Гратки Браве.
- •13.П'єзоефекти в кристаллах.
- •14.Анізотропія і симетрія зовнішньої форми, фізичних властивостей та структури кристалів.
- •16.Диференціальне рівняння теплопровідності. Знаходження роз’язку рівняння класичним методом.
- •18.Каскадне охолодження.
- •§ 2. Нерівноважна кристалізація сплавів, що утворюють твердий розчин
- •24.Подвійні системи з простою евтетикою.
- •25. Методи вирівнювання концентрації домішок в монокристалах вирощених розплавів.
- •26. Контрольоване введення радіаційних порушень з допомогою іонної імплантації.
- •27. Лазерна технологія.Лазерний відпал,легування,руйнування.
- •28.Тигельні методи вирощування кристалів. Направлена кристалізація в тиглі або в човнику.
- •29. Теорема Блоха.
- •30.Зони Бріллюена.
- •31.Оператор Квазіімпульса.
- •32.Ефективна маса носіїв струму.
- •33.Рівняння Больцмана.
- •34.Наближення часу релаксації.
- •35.Рівняння Шредінгера для кристала. Адіабатичне наближення розв’язку рівняння Шредінгера.
28.Тигельні методи вирощування кристалів. Направлена кристалізація в тиглі або в човнику.
Нині найширше використовуються три основні методи вирощування монокристалів з розплаву: метод Чалмерса, в якому вирощування проводиться в горизонтальному контейнері, метод Бріджмена – у вертикальному контейнері і метод Чохральського, в якому монокристал вирощується без контейнера. Найбільш простим із рядом переваг над іншими є метод Чалмерса.

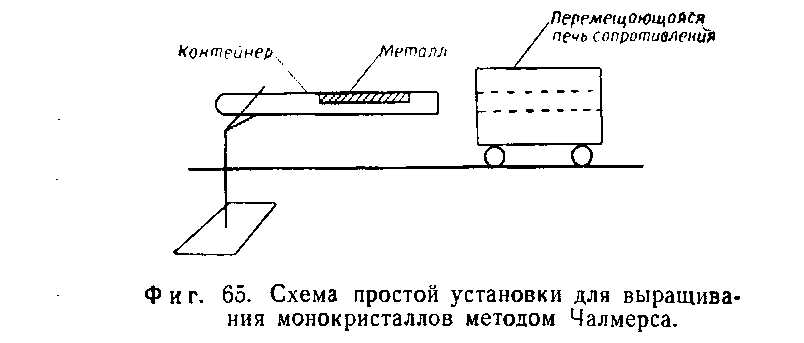

Метод Чалмерса полягає в розплавленні металу в горизонтальному контейнері і поступовій кристалізації його з одного кінця. Необхідна для цього апаратура схематично представлена на фіг. 65
Контейнер, або човник, зазвичай виготовляється з вугілля або графіту. Розплавлення металу відбувається при наближенні печі на контейнер (рух пеці уліво); потім піч повільно починає переміщатися управо (фіг. 65), що викликає кристалізацію металу з лівого боку графітового човника; у міру руху човника відбувається поступове затвердіння металу із швидкістю 1 -10 мм/хв до тих пір, поки увесь зразок не закристалізовується. Якщо при вирощуванні монокристала відбувається інтенсивне окислення металу, то процес треба вести у вакуумі або в атмосфері інертних газів, для чого контейнер може бути поміщений в скляну трубку. В якості матеріалу трубки може бути використаний чистий кварц або скло; вибір залежить від температуры плавлення металу. Використання скла як матеріалу трубки дозволяє спостерігати за фронтом кристалізації впродовж усього процесу вирощування. Розглянута апаратура може бути використана для металів з температурою плавлення не вище, ніж у міді. При вирощуванні монокристалів металів з високою температурою плавлення, де окислення часто є дуже серйозною проблемою, доцільніше застосовувати швидкий індукційний нагрів при спеціальному виборі матеріалу контейнера і інертного газу. Проте звичайна спрямована кристалізація металу не обов'язково призводить до утворення монокристала, так як вона є складним багатофакторним процесом, який вимагає точності у дотримані технологічності і ретельної підготовки обладнання
29. Теорема Блоха.
Теорема Блоха -- одне із основних тверджень квантової теорії ідеальних кристалів, яке задає загальний вигляд хвильових функцій електронних станів у твердому тілі з транляційною симетрією.
У
періодичному кристалі з періодом
із
електронні
стани мають хвильові функції виду
,
де
є
певною періодичною функцією із періодом
.
Вектор
називається хвильовим
вектором.
Якщо
є
вектором оберненої
ґратки,
то функція
,
теж є періодичною, а значить хвильовий
вектор
теж
задовольняє теоремі Блоха. Ця обставина
створює умови для того, щоб вибирати
хвильові вектори лише в першій
зоні Брілюена,
віднімаючи від будь-якого
вектор
оберненої ґратки необхідну кількість
разів.
Величину
,
коли
приведено
до першої зони Брілюена
називають квазі-імпульсом,
щоб відрізнити від звичайного імпульсу,
який може набирати будь-яке значення.
Квазі-імпульс можна вибрати квантовим числом одноелектронного стану. Відповідно, говорять, що такий стан характеризує квазічастинку.
