Приложения

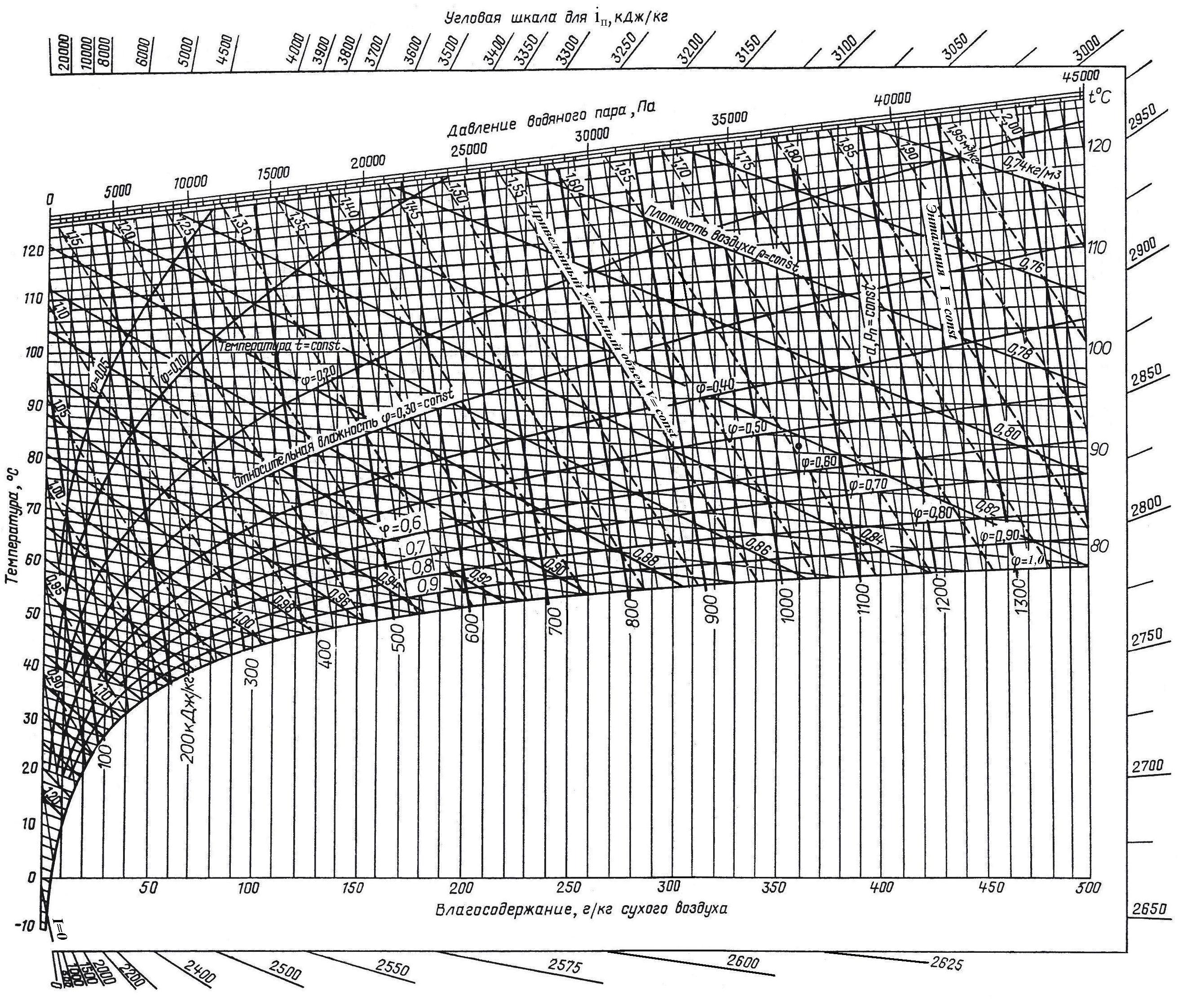

Рис. 1. Id-диаграмма для определения состояния воздуха

1 – ограждения камеры; 2 – дверь; 3 – горизонтальный экран; 4 – осевые реверсивные вентиляторы;

5 – приводы вентиляторов; 6 – калориферы; 7 – увлажнительные трубы; 8 – приточно-вытяжные трубы с поворотными

заслонками; 9 – пакеты пиломатериалов; 10 – межпакетные прокладки; 11 - экраны

Рис. 2. Сборно-металлическая сушильная камера периодического действия

Таблица 1

Определение относительной влажности воздуха по показаниям психрометра при скорости циркуляции 2-2,5 м/с

Температура сушильного агента t, ⁰С	Психрометрическая разность t, ⁰С
Температура сушильного агента t, ⁰С	0	1	2	3	4	5	6	7	8	9	10	11	12	13	14
38	100	94	88	82	76	70	65	60	56	51	46	42	38	34	30
40	100	94	88	82	76	71	66	61	57	53	48	44	40	36	32
42	100	94	89	83	77	72	67	62	58	54	49	46	42	38	34
44	100	94	89	83	78	73	68	63	59	55	50	47	43	40	36
46	100	94	89	84	79	74	69	64	60	56	51	48	44	41	38
48	100	95	90	84	79	74	70	65	61	57	52	49	46	42	39
50	100	95	90	84	79	75	70	66	62	58	54	50	47	44	41
52	100	95	90	84	80	75	71	67	63	59	55	51	48	45	42
54	100	95	90	84	80	76	72	68	64	60	56	52	49	46	43
56	100	95	90	85	81	76	72	68	64	60	57	53	50	47	44
58	100	95	90	85	81	77	73	69	65	61	58	54	51	48	45
60	100	95	90	86	81	77	73	69	65	61	58	55	52	49	46
62	100	95	91	86	82	78	74	70	66	62	59	56	53	50	47
64	100	95	91	86	82	78	74	70	67	63	60	57	54	51	48
66	100	95	91	86	82	78	75	71	67	63	60	57	54	51	49
68	100	95	91	87	82	78	75	71	68	64	61	58	55	52	49
70	100	96	91	87	83	79	76	72	68	64	61	58	55	52	50
72	100	96	91	87	83	79	76	72	69	65	62	59	56	53	50
74	100	96	92	87	84	80	76	72	69	65	63	60	56	53	51
76	100	96	92	87	84	80	77	73	70	66	64	61	57	54	52
78	100	96	92	88	84	80	77	73	70	66	64	61	58	55	53
80	100	96	92	88	84	80	77	73	70	66	64	61	58	55	53
82	100	96	92	88	84	80	77	74	71	67	65	62	59	56	54
84	100	96	92	88	84	80	77	74	71	68	65	62	59	56	54
86	100	96	92	88	84	80	78	75	72	69	66	63	60	57	55
88	100	96	92	89	85	81	78	75	72	69	66	63	60	57	55
90	100	97	93	89	85	81	79	75	72	69	66	63	61	58	56
92	100	97	93	90	86	82	79	76	73	70	67	64	62	59	57
94	100	97	93	90	86	82	79	76	73	70	67	65	62	60	57
96	100	97	93	90	87	83	80	76	73	70	68	65	62	60	58
98	100	97	93	90	87	83	80	77	74	71	68	65	63	60	58
100	100	97	93	90	87	83	80	77	74	71	68	66	63	61	59
102	–	–	94	91	88	84	81	78	75	72	69	67	64	62	59
104	–	–	–	–	88	84	81	78	75	72	69	67	64	62	60
106	–	–	–	–	–	–	81	78	75	72	69	67	64	62	60
108	–	–	–	–	–	–	–	–	75	72	69	67	64	62	60

Окончание таблицы 1

Температура сушильного агента t, ⁰С	Психрометрическая разность t, ⁰С
Температура сушильного агента t, ⁰С	15	16	17	18	19	20	22	24	26	28	30	32	34	36	38
38	27	24	20	17	14	–	–	–	–	–	–	–	–	–	–
40	29	26	23	20	16	–	–	–	–	–	–	–	–	–	–
42	31	28	25	22	19	16	–	–	–	–	–	–	–	–	–
44	33	30	27	24	21	18	–	–	–	–	–	–	–	–	–
46	34	31	28	25	22	20	16	–	–	–	–	–	–	–	–
48	36	33	30	27	24	22	17	–	–	–	–	–	–	–	–
50	37	34	31	29	26	24	19	14	–	–	–	–	–	–	–
52	38	36	33	30	27	25	20	16	–	–	–	–	–	–	–
54	39	37	34	32	29	27	22	18	14	–	–	–	–	–	–
56	41	38	35	33	30	28	23	19	15	–	–	–	–	–	–
58	42	39	36	34	31	29	25	20	17	–	–	–	–	–	–
60	43	40	37	35	32	30	26	22	18	14	–	–	–	–	–
62	44	41	38	36	33	31	27	23	19	16	–	–	–	–	–
64	45	42	39	37	34	32	28	24	20	17	–	–	–	–	–
66	46	43	40	38	35	33	29	25	22	18	15	–	–	–	–
68	46	44	41	39	36	34	30	26	23	19	16	–	–	–	–
70	47	44	41	39	37	35	31	27	24	20	17	–	–	–	–
72	47	45	42	40	38	36	32	28	25	21	18	–	–	–	–
74	48	46	43	41	39	37	33	29	26	22	19	14	–	–	–
76	49	47	44	42	40	38	34	30	27	23	20	15	–	–	–
78	50	48	45	42	40	38	34	31	27	24	21	18	–	–	–
80	50	48	45	43	41	39	35	31	28	25	22	22	–	–	–
82	51	49	46	44	42	40	36	32	29	26	23	18	–	–	–
84	51	49	46	44	42	40	36	32	29	26	23	19	14	–	–
86	52	50	47	45	43	41	37	33	30	27	24	20	15	–	–
88	52	50	48	46	44	42	38	34	31	28	25	21	16	–	–
90	53	51	49	47	45	43	39	35	32	29	26	22	18	–	–
92	54	52	50	47	45	43	39	36	33	30	26	22	19	16	–
94	54	52	50	48	46	44	40	37	33	30	27	23	20	17	–
96	55	53	51	48	46	44	41	37	34	31	28	24	21	18	–
98	55	53	51	49	47	45	41	38	34	31	28	25	22	19	16
100	56	54	52	49	47	45	42	38	35	32	29	26	23	20	17
102	56	54	52	50	48	46	42	38	35	32	29	26	23	21	18
104	57	55	53	50	48	46	42	39	35	32	30	27	24	22	19
106	57	55	53	50	48	46	43	39	36	33	30	27	24	22	20
108	57	55	54	51	49	46	43	40	36	33	31	28	25	23	21

Таблица 2
