Методичні вказівки

Викладений матеріал грунтується на знаннях, одержаних при вивченні дисциплін „Інженерна геодезія та аерогеодезія”, „Вступ до будівельної справи”, „Виробнича база, технологія будівельного виробництва”, „Будівельна техніка, обладнання та дорожні машини”, „Військово-інженерна підготовка”, знати загальні відомості про військові аеродроми.

Студентам слід поновити в пам’яті основні положення вказаних дисциплін, особливої уваги надаючи поняттям, які мають безпосереднє відношення до організації підготовчих і транспортних робіт при спорудженні металевої ЗПС.

Загальні відомості містять поняття про доцільність використання МЗПС та характеристики металевих плит. Вході підготовчих робіт виноситься в натуру і закріплюється на місцевості будівельний об’єкт.

Приведені рекомендації, щодо улаштування основи під металеві покриття.

Розрахункові положення щодо визначення кількості транспорних засобів, особового складу та іншої техніки, необхідної для улаштування металевих покриттів, дають можливість студенту свідомо вирішувати комплексні проблеми щодо організації робіт.

Контрольні запитання.

1. Назвіть типи металевих аеродромних плит.

2. Як з”єднують плити К-1Д?

3. Які роботи відносяться до підготовчих?

4. Як проводиться улаштування основи аеродрому?

5. Як проводиться транспортування металевих плит?

6. Як проводиться розвантаження металевих плит на місцях улаштування покриття?

7. Порядок визначення кількості фронтів монтажу металевого покриття.

Розділ 2. Монтаж та демонтаж металевого покриття

2.1. Організація монтажу металевого покриття

Перед укладанням металевого покриття повинні бути закінченні всі підготовчі роботи; повністю закінчено, сплановано і ущільнено основу. Завезені плити і напівплити розкладені в штабелі країв ЗПС, РД або МС; розбиті за допомогою теодоліта поздовжня вісь покриття і краї покриття (кілочки з натягнутим шнуром).

Плити збираються в покриття рядами, перпендикулярними поздовжнім осям ЗПС і РД. Стики торців плит розташовуються із зміщенням на половину довжини плити (врозбіг). Вирівнювання подовжніх країв покриття досягається укладанням напівплит в кінці рядів (через один ряд).

Укладання покриття починають з укладання першого поперечного ряду. Він укладається по шнуру, натягнутому по кілочках, встановлених за допомогою теодоліта строго перпендикулярно до поздовжньої осі ЗПС (рис.9). В подальшому після контролю укладання першого ряду укладання подальших рядів проводиться в обидві сторони від нього, відкривається парний фронт.

Рис.9. Схема двофронтального збирання ЗПС ( РД, МС)

Залежно від встановленого терміну робіт, від кількості і конструкції плит, - наявності на об'єкті робочої сили укладання МЗПС можна проводити відразу з декількох поперечників, тобто відкривати відразу три, чотири і більш фронтів. Стики фронтів збирання покриття можуть бути трьох видів: розбіжні, набігаючі і збіжні. Типові схеми збирання покриття на ЗПС показані на рис.10.

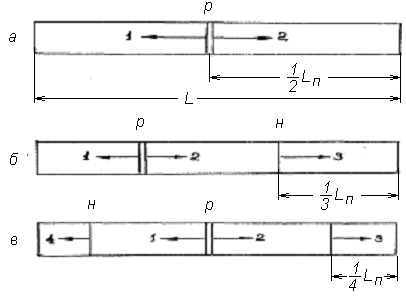

Рис.10. Схема багатофронтального збирання ЗПС ( РД, МС)

а, б, в – відповідно двома, трьома, чотирма фронтами; 1,2,3,4,5 – бригади; р, н - розбіжні та набігаючі фронти збірки

Перфоровані плити ПМП-1-53 в покритті можуть стикуватися будь-яким з трьох типів схем збирання, для плит К-1Д збіжні стики застосовувати не рекомендується, оскільки вони можуть влаштовуватися тільки із застосуванням зварювання або дротяних скручувань.

Будівництво МЗПС повинне вестися потоковим методом. Основним (ведучим) процесом потоку є укладання покриття. Тому решта виробничих процесів повинна розраховуватися по укладанню.

Можлива кількість фронтів підраховується таким чином. Спочатку визначається за допомогою ЄН і Р (єдиних норм і розцінок)загальна потрібна кількість ланок для укладання всього покриття (Кл):

,

де: П - загальний об'єм робіт (звичайно в шт. плит); Пз - змінна продуктивність ланки укладальників плит (додатки Д5, Д6, Д7); Т’ - розрахункова тривалість робіт, діб; M - кількість змін в добі.

Потім з урахуванням того, що одна ланка працює на ділянці довжиною в 3 плити (~10м), визначають кількість ланок на один фронт укладання:

,

де: Впокр- ширина ЗПС в метрах.

Після того визначають кількість фронтів укладання.

Приклад№3.

Розрахувати потрібну кількість фронтів укладання металевої ЗПС розміром 602000 м з плит ПМП-1-53 за 2 доби при двозмінній роботі (зміна 8 годин):

1.Визначити загальний об'єм робіт- S.

а) Кількість плит в одному ряді 60:3,05=19 шт.

б) Кількість рядів плит на всю довжину ЗПС: 2000:0,38=5263 ряда.

в) Загальна кількість плит: =99997 штук.

2. Визначаємо продуктивність однієї ланки за зміну (Додаток 5):

Пзм=800шт./зміну

3.Визначаємо потрібну кількість ланок :

(ланка); - термін будівництва.

4.Визначаємо кількість ланок на один фронт укладання:

(ланок);

5.Визначаємо потрібну кількість фронтів укладання:

(фронтів);

6.Схема укладання покриття.

Р З Р З

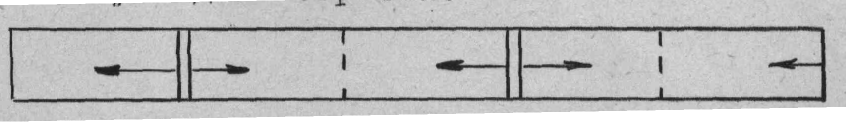

Рис.11. Схема збирання покриття п’ятьма фронтами.

Р,З- розбіжний та збіжний фронти; 1,2,3,4,5,- бригади.

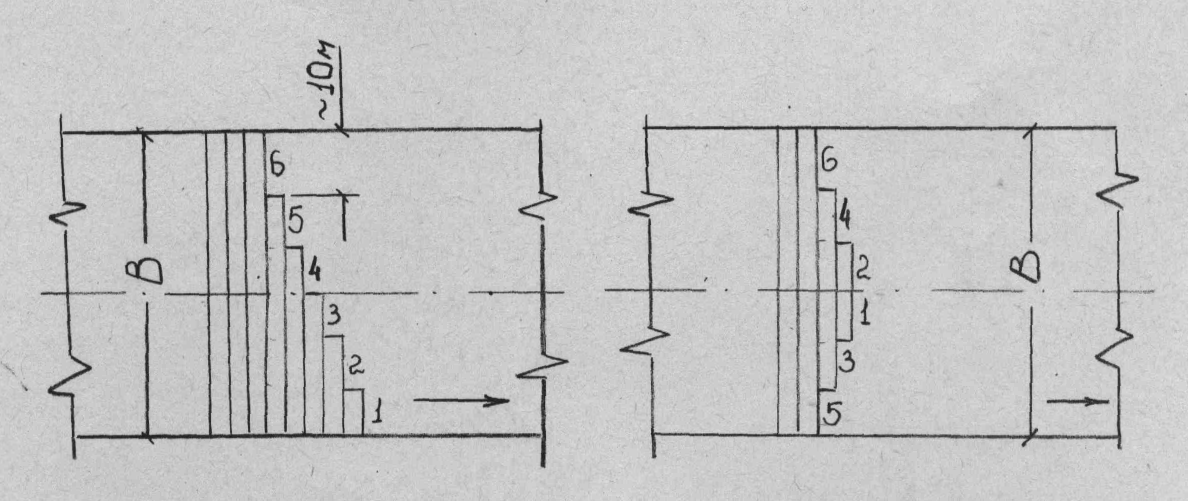

Відстань між поперечниками повинна прийматися кратною ширині укладання плити (для ПМП-1-53 - 38 см; для К-1Д - 42 см), щоб забезпечити нормальний стик покриття в місцях зустрічі фронтів укладання. На кожному фронті укладання покриття з перфорованих плит може вестися уступом вправо (вліво) рис.12а, або кутом вперед (рис.12б).

а ) укладання покриття б)укладання покриття

уступом вправо кутом вперед

Рис.12. Укладання покриття.

При останньому способі легко контролювати укладання покриття по поздовжній осі.

Робота ланок при укладанні ЗПС плит К-1Д може бути організована двома способами: поперечним або поздовжнім (рис. 13).

При поперечному способі збірки (уступом вправо або вліво) рис.12, а ланки рухаються упоперек ЗПС, від лівого узбіччя (по напряму фронту збірки) до правого. Закінчуючи свій ряд, кожна ланка повертається до лівого узбіччя покриття і починає збірку наступного ряду. При поздовжньому способі ланки пересуваються уздовж ЗПС паралельно фронту збірки, збираючи смуги шириною, рівною довжині 2-3 плит. Поздовжній спосіб більш зручний при укладанні ЗПС без попереднього розкладання плит, а також при укладанні РД.

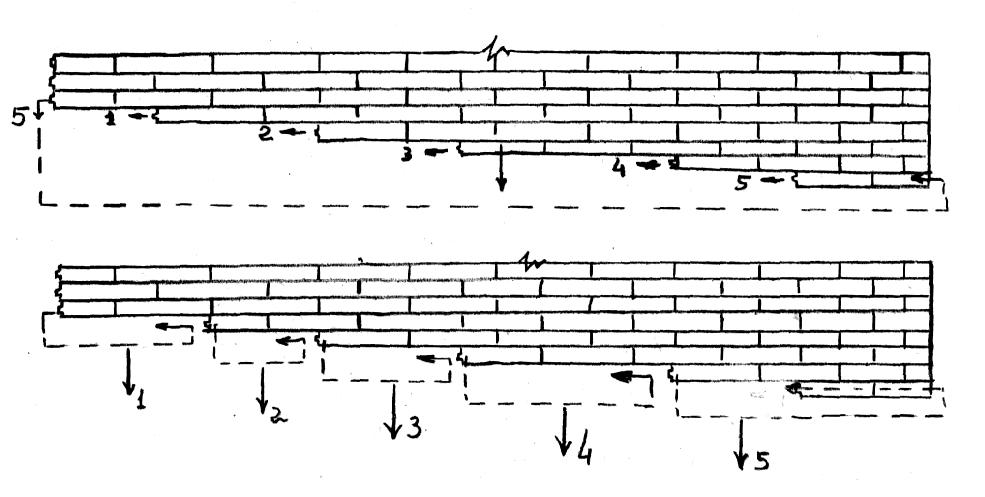

Р ис.13. Схема організації роботи ланок укладальників покриття із плит К-1Д, АCП-4, ПМП-1-53 поперечного і поздовжнього способів збирання.
