3. Розробка наукового обґрунтування та рекомендацій щодо укріплення берегів поверхневих водних об'єктів і узбережжя морів шляхом спорудження штучних рифів як біопозитивних берегорегулювальних систем

3.1 Розробка наукового обґрунтування щодо укріплення берегів поверхневих водних об’єктів і узбережжя морів шляхом спорудження штучних рифів як біопозитивних берегорегулювальних систем

Головний фактор розвитку берегів і рухома сила більшості берегових процесів, що відбуваються у морях, великих водоймищах і озерах – це хвилі, дрейфові і компенсаційні плини, виконані вітром і діючі одночасно з хвилями. У залежності від місцевих умов хвилі або роблять руйнування (абразія) корінних порід берегової зони, або нарощують його, акумулюючи уздовж берега наноси, або підтримують стабільний контур і профіль берега.

Активним фактором розвитку берегової зони є різні групи організмів, що утворюються на дні. У Чорному морі такими організмами є свердлильники, до яких з молюсків відноситься Petricola lithophoda, Pholas sp. – на кам'янистому дні і Barnea candida – на глинистому дні, а з губок – Cliona. У деяких випадках ці організми можуть впливати на береги і дно. Такі водорості як цитозира (Cistoseira Barbata) утворюють у берегів «подушку», що гасить удар хвилі. Живий черепашник на дні (наприклад, устричні банки) захищає ґрунт від розмиву. Це може відноситься і до суцільного покриву мертвого черепашнику.

Математичну модель розвитку берегової екосистеми можна представити у виді рівнянь, що враховують баланс уламкового матеріалу [20], а також продукцію уламкового ненаносоутворюючого матеріалу в береговій зоні та динаміку біомаси:

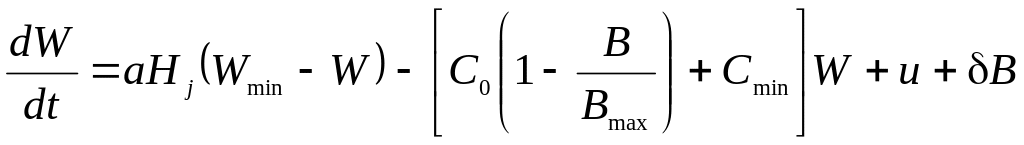

, (3.1)

, (3.2)

де W – обсяг пляжі- і наносоутворюючого матеріалу (починаючи з піщаних фракцій) на одиницю довжини берегової лінії (0<W<W_min), м³; W_min – граничний мінімальний обсяг уламкового матеріалу на пляжі, при якому абразія припиняється, м³; В – біомаса донного біоценозу на одиницю ширини абразивної обмілини (шельфу) (0<B<B_max), т/м; В_max – стаціонарний рівень біомаси донного біоценозу, т/м; а – частка пляже- і наносоутворюючого матеріалу в породах, що складають беріг (0<a<1); Н – висота берегового уступу, м; u – інтенсивність надходження (u>0) або віднесення (u<0) матеріалу за рахунок природних (плину) або штучних (підсипання, вилучення) факторів, м²/рік;  – коефіцієнт біогенної продукції уламкового матеріалу (кількість уламкового матеріалу, одержуваного з однієї тонни біомаси в рік), м²/рік; t – час, рік; С₀, C_min = const>0, 1/рік; j=const>0,1, 1/м·рік; j(W_min - W) – швидкість відступу берегового уступу, м/рік; k – коефіцієнт стиранності пляжеутворюючого матеріалу (0,06<k<0,1), 1/рік.

Коефіцієнт стиранності k лінійно залежить від біомаси донного біоценоза В:

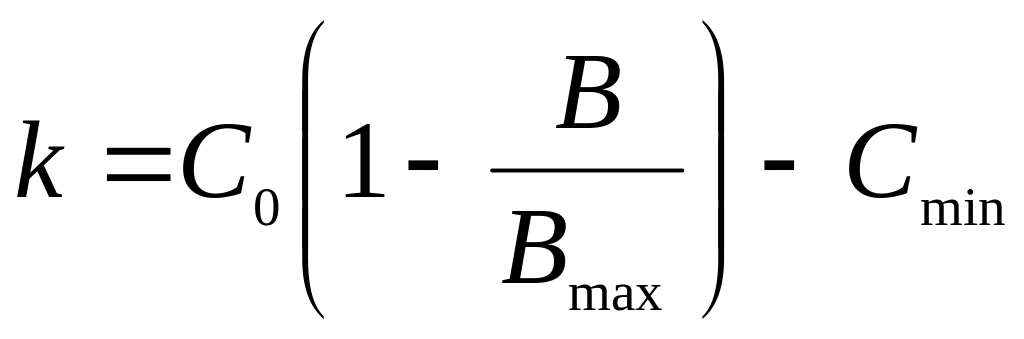

(3.3)

Рівняння (3.3) отримано з урахуванням наступних положень:

• приріст біомаси донного біоценозу зменшується при збільшенні обсягу уламкового наносоутворюючого матеріалу (він сприяє гнобленню і деградації донного біоценозу);

• саморегульований ріст біомаси донного біоценозу описується відомим логистическим рівнянням.

Система диференціальних рівнянь (3.1, 3.2) вирішується при наступних початкових умовах:

W(t₀)=W₀ (3.4)

В(t₀)=В₀ (3.5)

Якщо W>0, то це відповідає стійкому стану берегової лінії, W<0 свідчить про перевагу процесів абразії.

3.1.1. Наукове обґрунтування щодо укріплення берегів поверхневих водних об’єктів і узбережжя морів шляхом спорудження штучних рифів у вигляді рядів затоплених хвилеломів типу „Швейцарський сир”

Ідеї затоплених хвилеломів у СРСР були висунуті Е.Е. Кітраном в 1928 р. [21]. У 1933 р. з його ініціативи в берегів Одеси були побудовані штучні підвідні хвилеломи довжиною 250 м на відстані 90 м від урезу води, гребінь хвилелому знаходився на 1,5 м нижче рівня води. Після шторму між берегом і хвилеломом відбулося відкладення наносів [22]. Конструкція затопленого хвилелому, застосовувана для зміцнення берегів Чорного моря, представлена на рис. 3.1, 3.2.

Рис. 3.1. Схема затопленого хвилелому

Рис. 3.2. Конструкція берегового хвилелому з бетонних масивів: а) розріз по осі; б) план

Хвилелом складався з бетонних масивів вагою 30 т. Висота масивів варіювалася в межах 1,5 – 1,9 м, ширина – 4,5 – 5,1 м, довжина – 2,0 – 2,7 м. Зовнішня грань хвилелому похила, з коефіцієнтом укосу 3,0 (m=ctg, де  – кут між укосом та обрієм).

У бокових вертикальних гранях масивів передбачені пази, що утворюються при установці масивів шахти між кожною парою масивів. Через ці шахти в підставу заглиблюються на 1,5 м залізничні рейки. Потім шахти заповнюються бетоном. Це забезпечує гарне з'єднання масиву з підставою і перекриває шви між масивами, через які може відбуватися витік наносів, що відклалися між берегом і хвилеломом. Хвилеломи розташовувалися на глибинах 1,7 – 2,5 м. Гребінь хвилелому розташовувався на 0,2 – 0,6 м нижче середні рівні води. Відстань хвилелому від берега складала 20 – 40 м. Висота хвилі за хвилеломом зменшалась приблизно в 2 рази.

Перші лабораторні дослідження затоплених хвилеломів були проведені А. Стуккі та Д. Боннаром у 1937 р. у Швейцарії [23]. У СРСР лабораторні дослідження підводних хвилеломів почалися проводитися з 1940 р. [22]. З цього ж року подібні дослідження стали проводитися й у США Управлінням берегової ерозії [24].

Великий інтерес представляли експериментальні дослідження підводних хвилеломів, виконані І. Морісом [25], А.І. Лизловим [26, 27], В.С. Гамаженко [28], В.Н. Сідорчуком , В.З. Аверіним [29].

Теоретичні дослідження підводних хвилеломів і коефіцієнтів гасіння хвилі були виконані Джеффером [30], Х. Ламбом [31], Ж. Джонсоном, А. Фуксом та І. Морісом [32].

При зустрічі з підводним хвилеломом енергія вихідних хвиль частково передається залишковим хвилям між берегом і хвилеломом, частково відбиває від хвилелому. Довжина хвилі зменшується в хвилелому, а за ним відновлюється до вихідної величини. Схема затопленого хвилелому представлена на рис. 3.3.

Рис. 3.3. Схема затопленого хвилелому на горизонтальному дні.

Для опису процесів ослаблення (гасіння) хвилі за хвилеломом були використані наступні роботи [22, 31, 32].

Рівняння балансу енергії вітрових хвиль має вигляд [22]:

(3.6)

де Е – енергія хвиль на 1 м² акваторії; u – швидкість переносу енергії; М_ – енергія, одержувана хвилею від вітру; Е₀ – втрачена енергія хвилі,; y – напрямок руху хвилі; t – час.

Відповідно до досліджень Х. Ламба та И. Моріса [31, 32], повна енергія вихідної хвилі дорівнює

, (3.7)

де  – щільність; с – швидкість розповсюдження хвилі на дрібній воді; k=2/ – хвильове число;  – довжина хвилі.

Енергія, відбита хвилеломом, визначається за формулою [22]

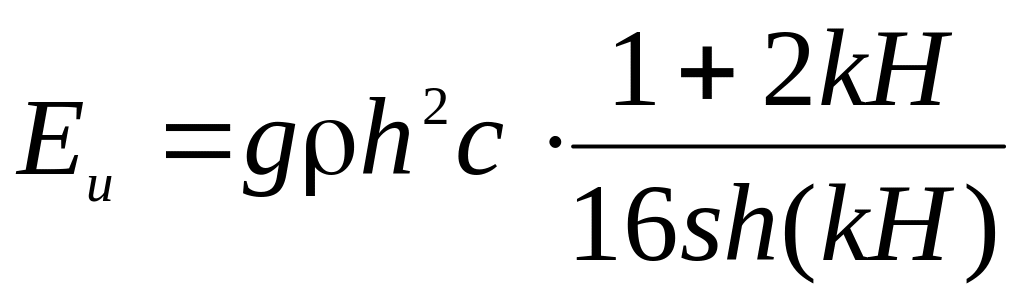

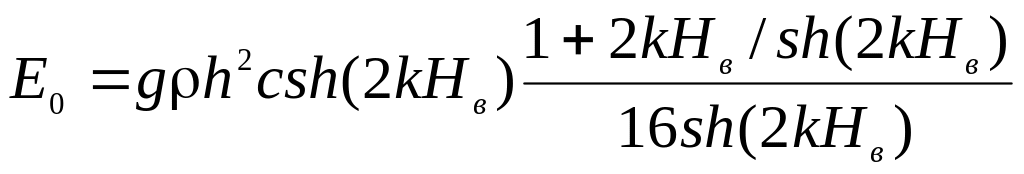

, (3.8)

де g – прискорення вільного падіння.

Енергія, що переходить за хвилелом, знаходиться шляхом вирахування (3.8) з (3.7):

(3.9)

При постійному періоді хвилі її дліна та швидкість визначаються по формулах:

, (3.10)

, (3.11)

де =2/.

Основною характеристикою хвилелому є коефіцієнт гасіння хвилі, Кг [14]:

, (3.12)

де h_б – висота хвилі між берегом і хвилеломом; h_м – висота хвилі з морської сторони хвилелому.

Тобто К_г показує, во скільки разів зменшується висота хвилі між берегом і хвилеломом стосовно висоти хвилі мористій хвилелому.

Якщо висота хвилі виміряється на глибині Н між хвилеломом і берегом, то К_г дорівнює [22]

, (3.13)

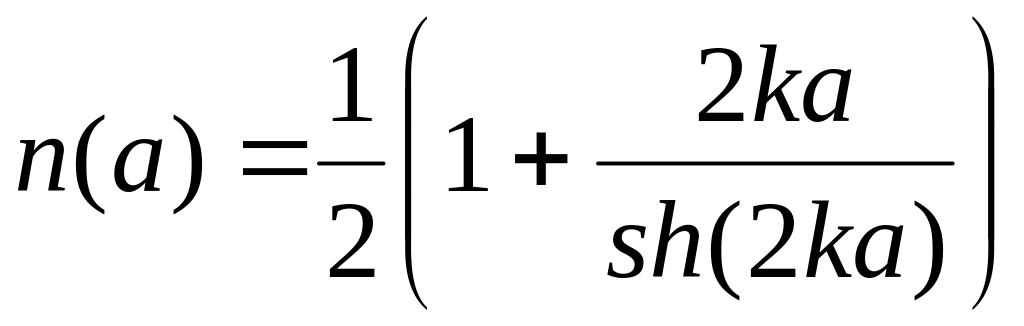

де , (3.14)

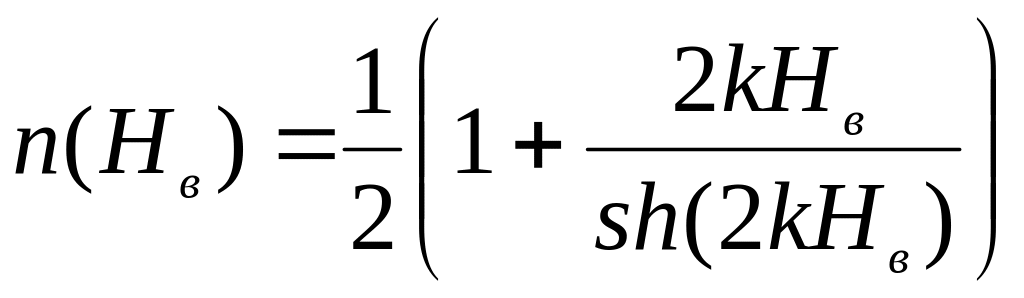

. (3.15)

Якщо хвиля виміряється на хвилеломі, то коефіцієнт гасіння хвилі (К_г)_а дорівнює

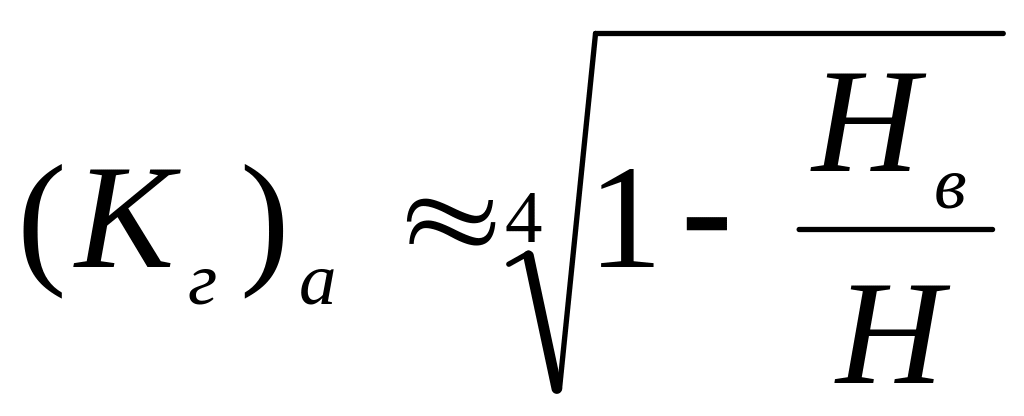

, (3.16)

де а=Н-Нв, с_а = g/6th(K_a),

, (3.18)

Для дрібної води (kН<<1) коефіцієнт гасіння хвилі на березі (К_г)_н і на хвилеломі відповідно рівні:

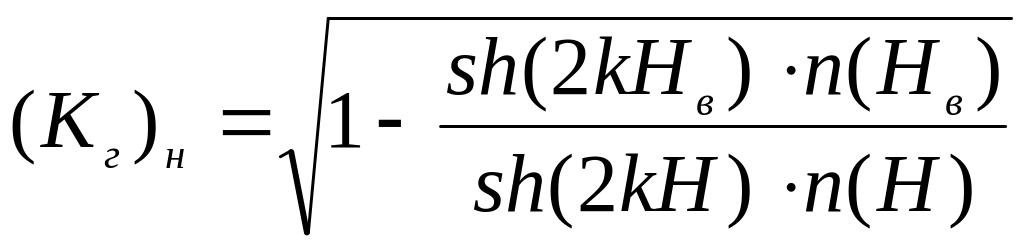

, (3.19)

, (3.20)

Для глибокої води (kН>>1):

,

Експериментальні дослідження свідчать, що при збільшенні ширини гребеня хвилелому хвилезгаслий ефект збільшується [26] (табл. 3.1).

Таблиця 3.1. Гасіння висоти хвилі в залежності від ширини гребеня хвилелому.

Ширина гребеня, м	Гасіння висоти хвилі, % при заглибленні гребеня
	до відмітки 1,0 м	до відмітки 0,0 м
5,6	50	62
3,2	31	50
0,8	25	25

Для більш повного гасіння енергії хвилі, а також при змінному обрії рівня води у водному об'єкті доцільно за першим рядом хвилеломів установлювати другий, третій і т.д. ряд.

Хвилелом рекомендується проектувати так, щоб хвиля розбивалася між берегом і хвилеломом, що забезпечує краще гасіння енергії хвилі. У цьому випадку штучний риф розташовують на глибині

d = 1,6·h (3.21)

Мінімальні і максимальні глибини над хвилеломом для забезпечення розбивання хвилі за хвилеломом (штучним рифом) складають:

Н_{г min} = 0,5·h, (3.22)

Н_{г мах} = 1,1·h. (3.23)

При цих глибинах коефіцієнти гасіння відповідно складають:

К_г1 = 0,35, (3.24)

К_г2 = 0,60. (3.25)

Нижче наводиться приклад розрахунку штучного рифа у виді затоплених масивів з прохідними отворами («Швейцарський сир»). Нехай потрібно захистити піщаний пляж від хвиль висотою 2,6 м (максимальні висоти для району Євпаторії). Хвилелом рекомендується установити на глибині

d = 1,6·h = 1,6·2,6 м = 4,16 м.

Глибину води над гребенем першого хвилелому приймаємо рівною

Н_г1 = 0,5·h = 0,5·2,6 м = 1,3 м.

Розрахункова висота хвилі за першим хвилелому дорівнює

Н_г2 = 0,35·h = 0,35·2,6 м = 0,91 м.

Для гасіння цієї хвилі використовуємо другий ряд хвилеломів, що розраховується аналогічно

Н_г2 = 0,5·Н₂ = 0,5·0,91 м = 0,46 м.

Другий хвилелом розташуємо на глибині

d = 1,6·Н₂ = 1,6·0,91 м = 1,47 м.

Висоту хвилі за другим хвилеломом розраховуємо по формулі

Н₃= 0,3·Н₂ = 0,3·0,91 м = 0,32.

Дану висоту хвилі можна вважати безпечною для піщаного пляжу.
