Потреба в основних будівельних машинах механізмах і інструментах

№ п/п	Назва	Марка, ГОСТ	Кількість
1	2	3	4
1	Iveco Eurotech з краном маніпулятором HIAB 185	-	1
2	Виброплита WERK MSI 90	-	1
3	Автокран КС-3575	-	1
4	нівелір	-	1
5	рейки нівелірні	-	2
6	Лопати сталеві будівельні	-	6
7	Рулетка вимірювальна металева	-	1
8	штирі металеві	-	30
9	Ломи сталеві будівельні	-	2
10	Рівень будівельний довжиною 1 м	-	1
11	Кельми (кельми) типу КБ	-	2
12	Відра	-	2
13	Ємність для води	-	1
14	Ящик для приготування розчину	-	1
15	Сигнальні знаки огорожі ділянки	-	2

Опис будівельного генерального плану

Під складування передбачені місця в зоні дії крану . Перед початком виконання робіт необхідно встановити заборонні і вказуючи знаки як на території майданчика так і на прилеглій території. Виконання робіт передбачає обмеження повороту стріли стрілового самохідного крану КС-3575. Крім автоматичного обмежувача поворотів (кут обмеження становить 0….180º, необхідно на віддалі 50-60 см від землі встановити знаки,що виконані дюмінесцентини фарбами під кутом 45º, щоб їх було видно з кабіни працівника.

Автомобільний кран КС-35675 вантажопідйомністю 10т

Кран КС-3575 призначений для будівельно-монтажних і вантажно-розвантажувальних робіт. Змонтований на шасі автомобіля ЗИЛ-133. Вантажопідйомність 10т. Виліт стріли 15м.

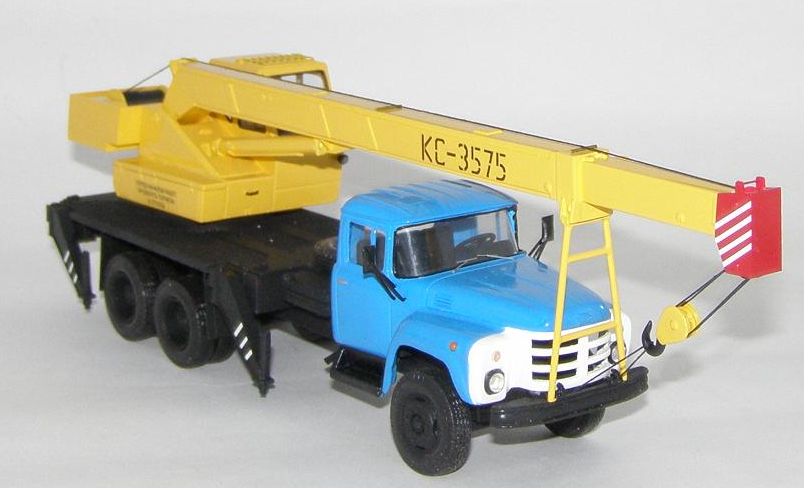

Рис.13 Автомобыльний кран КС-3575

Технічні характеристики:

Максимальна вантажопідйомність, т 10;

Допустимий ухил площадки, на якій встановлюється кран при роботі на виносних опорах,% / град 5/3.

Максимальна висота підйому, м 15,3;

Максимальна глибина опускання, м 7,8 ;

Виліт мінімальний / максимальний м 2,85 / 14,6;

Розмір опорного контуру, 3,85 м х 4,3;

Швидкість підйому і опускання вантажу, м / хв 0,4 ... 10;

Середня швидкість зміни вильоту основної стріли, м / хв 15 ;

Транспортна швидкість, км / год- 77;

Навантаження, кгс на передній міст: 4700 на задній міст: 12473;

Маса крана з основною стрілою, кг-17173;

Подавання матеріалу

Подавання бортових каменів здійснюється за допомогою стрілового самохідного крану КС-3575, вантажні характеристики якого вказані в графічній частині. При перевезенні і складуванні каменів необхідно враховувати наступне:

-матеріали повинні спиратись на інвентарні підкладки і прокладки прямокутного перерізу. -при складуванні конструкцій забезпечити можливість вільного захвату, зачеплення і відчеплення при їх підніманні;

-заводське маркування повинно бути завжди доступне для огляду.

Перед підніманням конструкції необхідно:

-очистити конструкції від бруду;

-перевірити придатність для монтажу вантажозахватних пристроїв.

1.На захватці, де виконують монтажні роботи, не допускається виконання інших робіт.

2.Під час перерви в роботі не допускається залишати піднятими елементи конструкцій.
