Рама-маслобак
Для размещения основного оборудования системы маслоснабжения, служит несущей опорой турбокомпрессора и одновременно является резервуаром для масла (8 тонн). Уровень масла ниже верхнего листа на 100 мм. Внутренняя полость рамы разделена перегородками на грязный и чистый отсеки, между которыми установлены три сдвоенных сетчатых фильтра. В раме-маслобаке созданы условия для прохода масла от сливного к заборному патрубку в течении 5 минут, этого достаточно для выделения из масла воздуха и паров. Скорость движения масла = 0,058 м/сек.
Инжектор

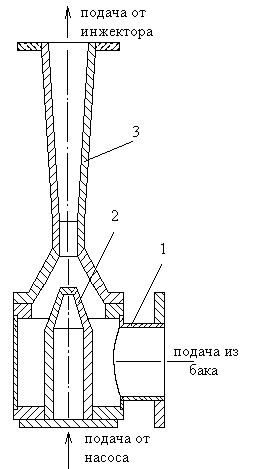

1- приемный патрубок
2- сопло
3- ступенчатый диффузор
Назначение:
Предназначен для создания подпора на всасе ГМН с целью повышения надежности его работы за счет исключения попадания воздуха во всасывающую трубу.
Приемный патрубок инжектора расположен на раме - маслобаке ниже минимального уровня масла в баке.
Ш – 8 – 2,5
Производительность = 5,8 м3/час, n = 1430, Р = 2,5 кг/см2 (предохранительный клапан настроен на 3 кг/см2).
Фильтр «нарва»
Для тонкой очистки масла в системе смазки.
∆Рmax = 1,5 кг/см2 , а допустимый ∆Р = 0,4 кг/см2. В системе маслоснабжения ГТК-10-4 применены два полнопоточных фильтра (рабочий и резервный). Степень очистки = 40-60 мкм.
Состоит:
заглушка
пружина
стакан
фильтрующий элемент типа ЭФ «НАРВА 6-4» ДХ
корпус
труба
Для слива масла и отстоя при замене фильтрующих элементов, а также для выпуска воздуха из фильтра предусмотрены специальные отводы с запорными вентилями. На трубопроводах входа и выхода масла установлены манометры для измерения перепада давления на фильтре.
Система автоматического регулирования гтк 10-4
Динамическая система в которой сохраняется нужная зависимость между управляющей и регулируемой величинами, называется системой регулирования.
Управляющая величина – физическая величина с помощью которой управляют регулируемой величиной.
Регулируемая величина – управление изменением какой-либо величины.
Регулятор – устройство, с помощью которого осуществляется процесс регулирования.
Система регулирования предназначена для осуществления операций пуска, останова, изменения режима работы, защиты ГПА при аварийной ситуации. Основная задача регулирования – поддержание заданного режима работы нагнетателя.
Функции САР:
Поддержание заданных оборотов ТНД.
Изменение частоты вращения ТНД с помощью РС.
Управление СК.
Прекращение подачи газа в КС и открытие ВВК при срабатывании защиты.
Предохранение ГТУ от превышения max.to продуктов сгорания при пуске и сбросе нагрузки.
Управление при останове одного из последовательно работающих ГПА в группе.
Состав системы:
Регулятор давления «после себя»
РС
Импеллер
РК
СК
Управляющее устройство ТД: расцепное устр., гидр. эл. маг. вентиль, клапан №13
ВВК (2шт.) с импульсными клапанами
Отсечной золотник
Два пневм. эл. маг. вентиля (системы защиты)
Пневматические выключатели ТВД и ТНД
Кнопки управления пневм. выключателями (4 шт.)
Ограничитель приёмистости
Гидравлический эл. маг. вентиль на линии всаса импеллера
СППК
Реле осевого сдвига
