3 Пневматическое оборудование

3.1 Воздушные резервуары.

Воздушные резервуары, применяемые на электровозе предназначены для создания запаса сжатого воздуха.

Резервуар представляет собой закрытый сосуд, состоящий из цилиндрической части и двух выпуклых сферических днищ. Для присоединения трубопроводов в резервуары вварены специальные бобышки с резьбой. Каждый резервуар в соответствии с его назначением рассчитан на необходимое давление и испытан согласно требованиям котлонадзора.

Главные резервуары размещаются на задней стенке секции электровоза и крепятся на кронштейнах. Размещение резервуаров показано на рисунке 3.1.

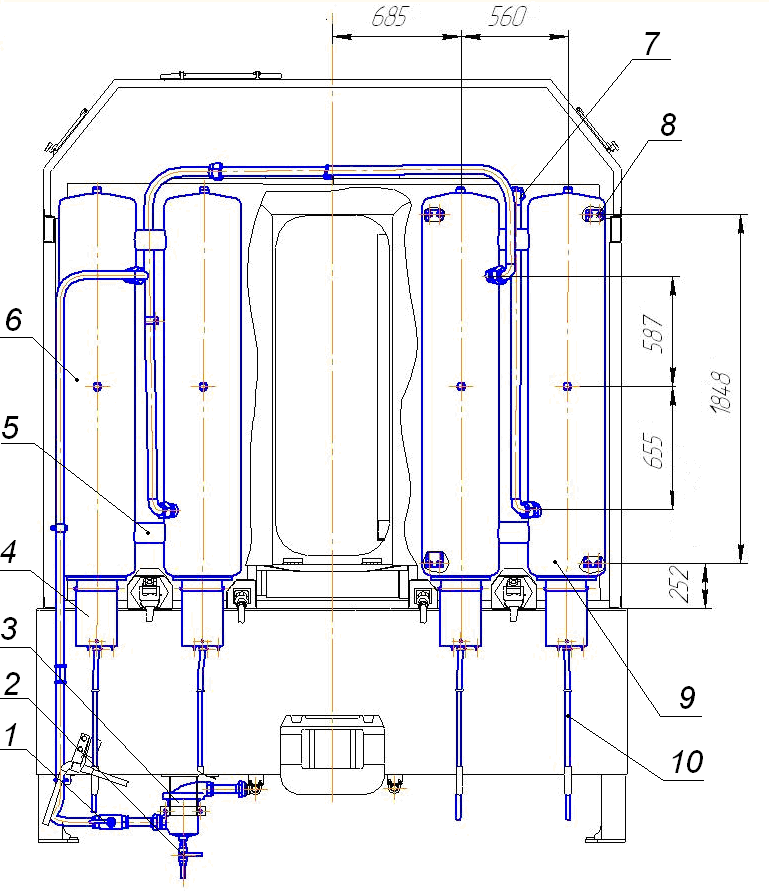

1 – Разобщительный кран резервуаров; 2 – сливной кран влагомаслоотделителя; 3 – влагомаслоотделитель; 4 – корпус клапана продувки; 5 – соединительный трубопровод резервуаров; 6 – вторая группа резервуаров; 7 – штуцер вывода воздуха от компрессорной установки; 8 – кронштейн крепления резервуара; 9 – первая группа резервуаров; 10 - шланг сброса конденсата.

Рисунок 3.1 – Размещение главных резервуаров.

Параметры резервуаров показаны в таблице 3.1.

Таблица 3.1 Параметры резервуаров.

Резервуар	Параметры резервуара
	Наибольшее давление, МПа	Вместимость, л	Диаметр, мм
главный	1,0	2×250	408
тормозной	0,95	150	408
токоприемника	0,95	55	300
запасный	0,95	20	300
уравнительный	0,95	20	300

3.2 Предохранительные клапаны.

Для предотвращения недопустимого завышения давления в цепи главных резервуаров на электровозе установлены предохранительные клапаны усл. № Э-216.

Конструкция предохранительного клапана усл. № Э-216 показана на рисунке 3.2. В корпусе предохранительного клапана находится тарельчатый клапан (2). Снизу на клапан действует давление сжатого воздуха, сверху – усилие регулировочной пружины (4), которая упирается в центрирующие шайбы(3). Нажатие пружины регулируют гайкой (6), которую закрывают колпаком (7). Гайка и регулировочная пружина размещаются в стакане (5), который вворачивается в корпус (1) клапана. Для опломбирования клапана в стакане и колпаке имеются отверстия (А).

При нормальном давлении усилие пружины уравновешено давлением воздуха на рабочую площадь клапана. При превышении давления воздуха силы нажатия пружины происходит поднятие тарельчатого клапана и выпуск воздуха в атмосферное отверстие окна стакана.

1 – корпус; 2 – тарельчатый клапан; 3 – центрирующие шайбы; 4 - регулировочная пружина; 5 – стакан; 6 – регулировочная гайка; 7 – колпак.

Рисунок 3.2 – Предохранительный клапан усл. Э-216.

Для предотвращения недопустимого завышения давления в магистрали цепей управления и резервуаре токоприемника устанавливаются предохранительные клапаны П-КАП 16-3.

Конструкция предохранительного клапана П-КАП 16-3 показана на рисунке 3.3.

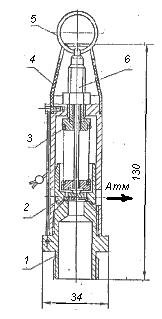

1 – штуцер; 2 – клапан; 3 – пружина; 4 – защитный колпачок; 5 – кольцо;

6 – регулировочный винт.

Рисунок 3.3 – Предохранительный клапан П-КАП 16-3.

В корпусе клапана размещается клапан (2) прижатый к верхней части присоединительного штуцера (1) пружиной (3). На клапан снизу действует давление воздуха, а сверху усилие от регулировочной пружины. Усилие пружины регулируется винтом (6). Регулировочный винт закрывается защитным колпачком (4) с пломбой. Для проверки исправности клапана устанавливается кольцо (5). Если потянуть за кольцо будет происходить выпуск воздуха через атмосферное отверстие.
