3.7 Редуктор цепей управления.

Редуктор цепей управления, установленный на каждой секции электровоза, предназначен для регулировки и поддержания определенного давления в магистрали цепей управления независимо от величины максимального давления воздуха в главных резервуарах и питательной магистрали. Редуктор показан на рисунке 3.12.

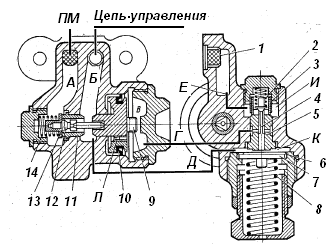

1 – колпачок; 2 – пружина клапана; 3 – фильтр; 4 – клапан; 5 – втулка; 6 – диафрагма; 7 – упорная шайба; 8 – направляющая пружина; 9 – поршень; 10 – манжета поршня; 11 – втулка; 12 – корпус; 13 – клапан; 14 – пружина.

Рисунок 3.12 – Редуктор цепей управления

Редуктор состоит из возбудительной и питательной частей, находящихся в корпусе (12) с запрессованными втулками (11 и 5). Возбудительная часть состоит из металлического клапана (4), защищенного фильтром (3), пружины(2), диафрагмы (6), направляющей пружины (8) и упорной шайбы (7). В питательной части расположен клапан (13) с резиновым уплотнением, пружина (14) и поршень с резиновой манжетой. Для выравнивания давления по обе стороны поршня (9) имеется калиброванное отверстие (Л). Полость над диафрагмой редуктора сообщается с магистралью цепей управления электровоза. Каналы от напорной магистрали в редуктор защищены колпачком (1).

Воздух из питательной магистрали электровоза через колпачок поступает в возбудительную часть редуктора и к клапану (4), который открывается если давление в цепи управления меньше, чем усилие пружины (8). Через открытый клапан (4) воздух поступает к поршню (9), перемещает его, открывая клапан (13). Воздух из питательной магистрали начинает поступать в магистраль цепей управления. Давление в цепи управления и в полости над диафрагмой редуктора начинает повышаться и как только оно окажется достаточным для преодоления усилия пружины (8) диафрагма (6) займет среднее положение, клапан (4) закроется и прекратит сообщение полости перед поршнем с питательной магистралью. Давление по обе стороны поршня выравнивается через калиброванное отверстие (Л). Клапан (13) усилием пружины (14) прижимается к седлу втулки (11) и прекращается сообщение питательной магистрали с магистралью цепи управления.

3.8 Вспомогательный компрессор.

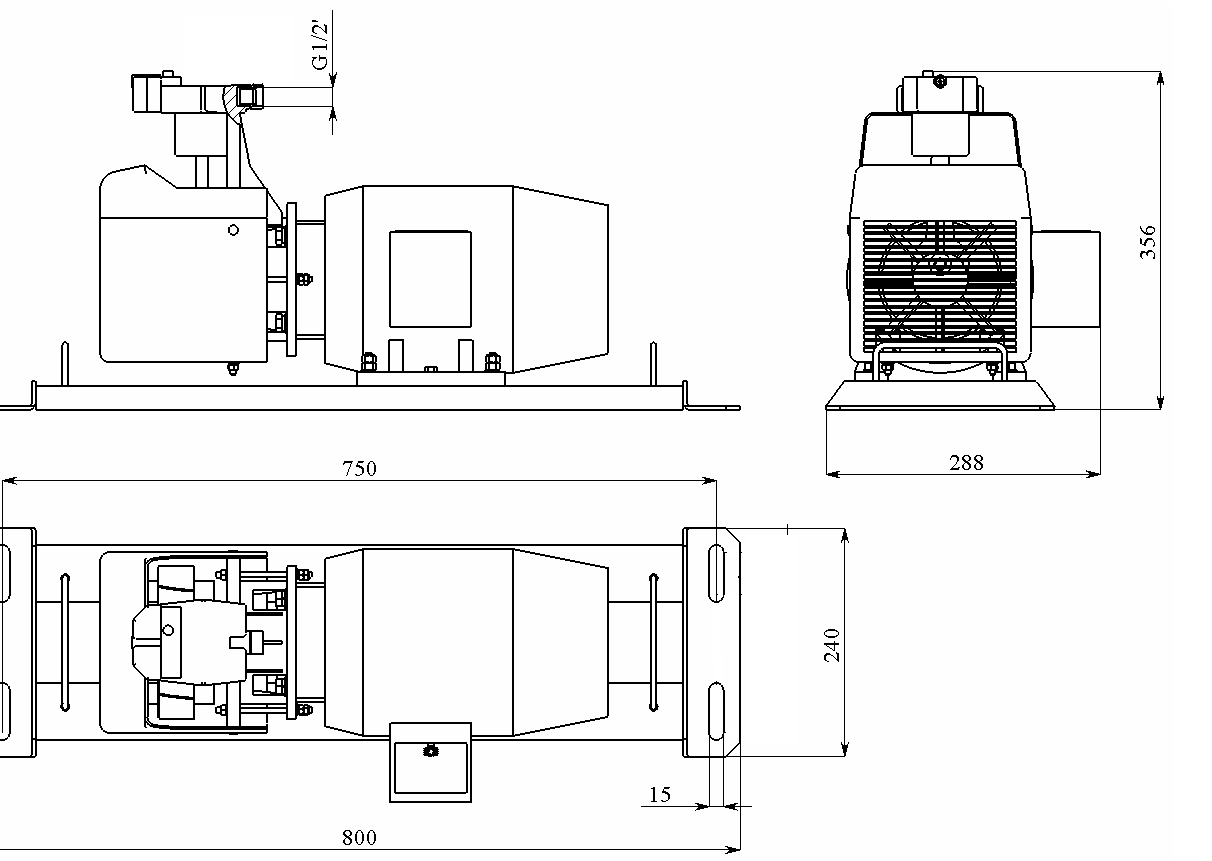

На электровозе установлен безмаслянный поршневой вспомогательный компрессор КПБ-П11М-110, он предназначен для запуска электровоза при отсутствии воздуха в питательной магистрали. В качестве приводного двигателя вспомогательного компрессора применен электродвигатель постоянного тока на 110 В. Габаритные и присоединительные размеры компрессора показаны на рисунке 3.13.

Рисунок 3.13. – Компрессор -П11М-110

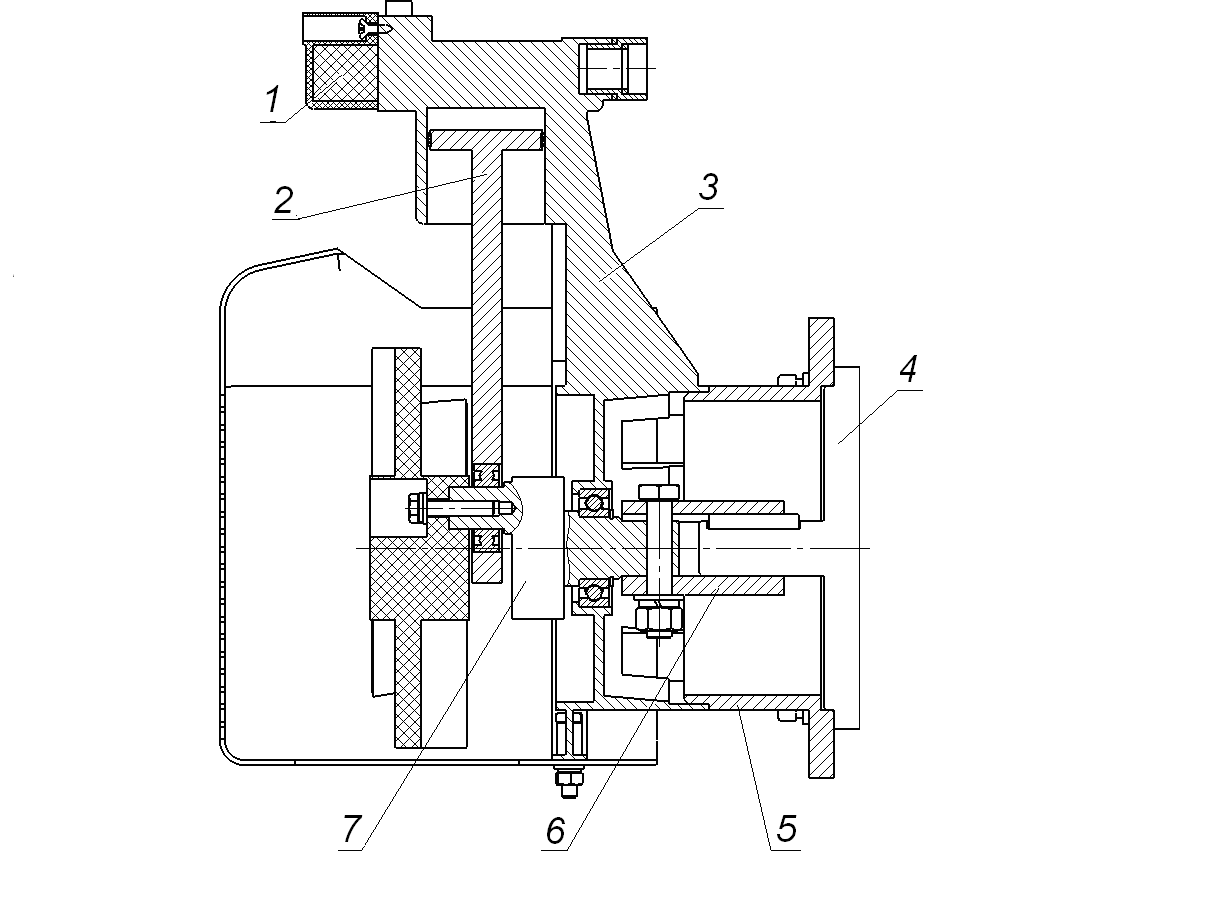

1 – воздушный фильтр; 2 – поршень; 3 – корпус компрессора; 4 – двигатель; 5 – переходная шайба; 6 – муфта; 7 – коленчатый вал.

Рисунок 3.14 - Устройство вспомогательного компрессора.

Компрессоры устроены как единый агрегат, в котором электродвигатель, приводящий компрессор, установлен непосредственно на валу компрессора. Устройство компрессора показано на рисунке 3.14.

Корпус компрессора (3) собран на переходной шайбе (5) и закреплен двумя шпильками. Вращающий момент от двигателя (4) передается через муфту (6). Поршень компрессора (2) соединен с коленчатым валом (7) и уплотнен полимерным кольцом. Над впускным клапаном компрессора установлен воздушный фильтр (1).Технические данные компрессора приведены в таблице 3.2.

Таблица 3.2 – Технические данные компрессора КПБ-П11М-110

Наименование параметра	Значение
Производительность, м³/мин	0,015
Номинальное давление, МПа	0,7
Номинальная мощность, кВт	0,66
Номинальный ток, А	8,2
Частота вращения, об/мин	3000
Масса, кг	30
