12.5. Измерение статического напряжения сдвига
Статическое напряжение сдвига (СНС) обозначается символом Ө и измеряется в Па. Это условная характеристика прочности тиксотропной структуры, возникающей в буровом растворе после нахождения в покое в течение одной (CHCi) и десяти (СНС10) минут. Первая величина характеризует удерживающую способность бурового раствора.
В связи с тиксотропностью буровых растворов прочность структуры при длительном нахождении в покое может достигнуть таких значений, при которых в момент восстановления циркуляции сопротивление структуры обусловит очень большое увеличение давления бурового раствора, которое вызывает гидроразрыв пласта. Поэтому кроме величины CHС1 измеряют и СНС10, при этом тиксотропность характеризуют частным от деления СНС10 на величину CHС1. Это соотношение должно быть не более 1,5.
Прибор
СНС-2 (рис.12.4) состоит из измерительной
части и привода, смонтированных на
прямоугольной плите 3. Измерительная
часть имеет внешний цилиндр 5, установленный
на вращающемся столике 4, и внутренний
цилиндр 7, подвешенный на стойке с
помощью упругой нити 11, которая защищена
металлической трубкой 10. На стойке
укреплен кронштейн 8 с риской указателя.
В зависимости от толщины нити имеют
номера от 1 до 6. Однако используют в
основном нити № 5 и 6. В верхней части
трубки установлен градуированный на
360° лимб (круглый диск) 9 со шкалой, с
ценой делений, равной Г. Лимб жестко
связан с внутренним (подвесным) цилиндром
7
с
помощью трубки 10.
Привод внешнего цилиндра осуществляется от электродвигателя 6 через редуктор и гибкую передачу, частота вращения цилиндра 0,2 об/мин. В дне подвесного цилиндра имеется воздушная подушка, благодаря которой цилиндр соприкасается с буровым раствором только боковой поверхностью. Перед измерением поворотом установочных винтов 2 прибору придают строго горизонтальное положение. Вращением подвески 12 нуль лимба устанавливается против риски указателя. Подготовленный прибор включают электрическую сеть.

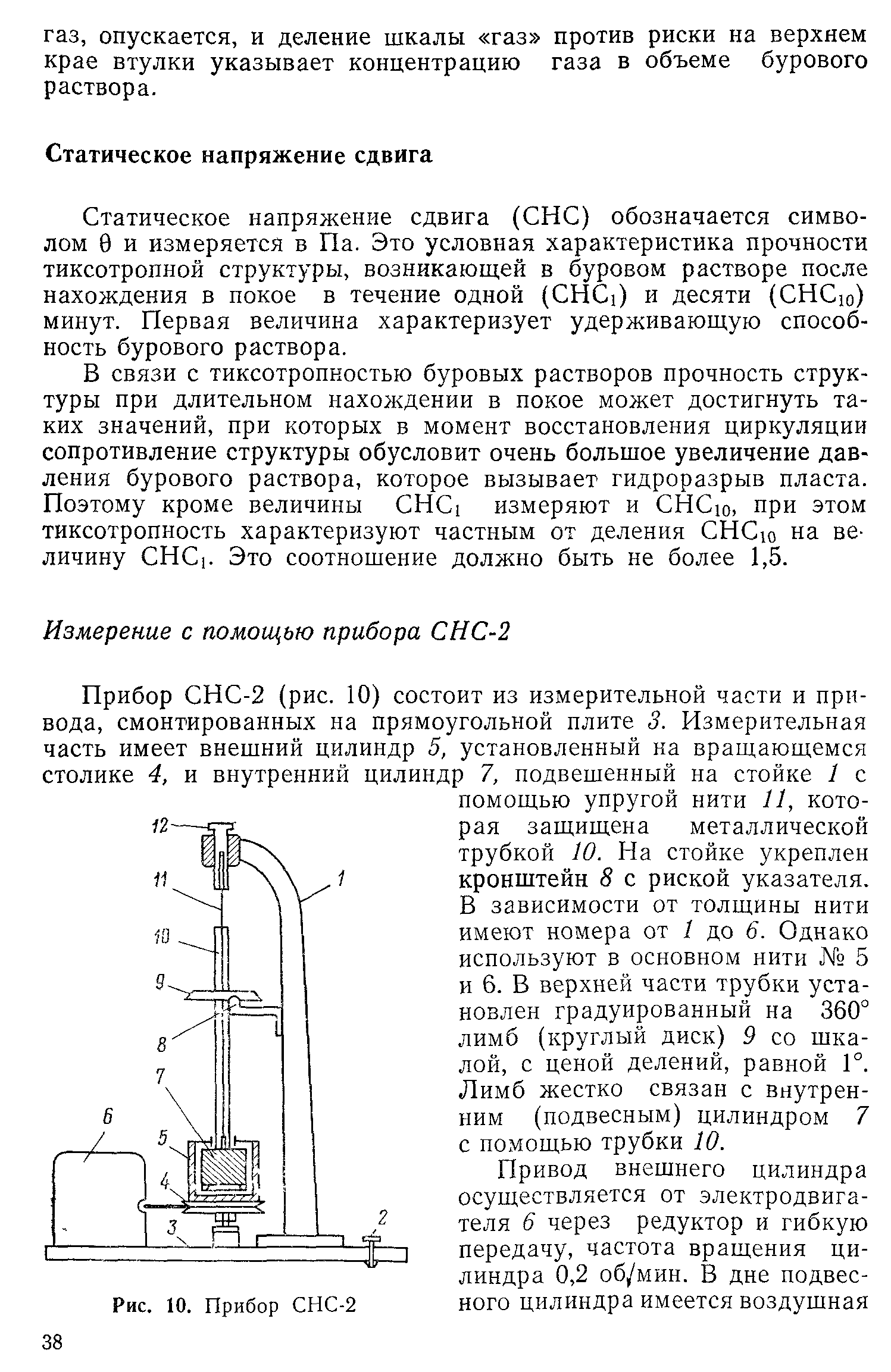

Рис. 12.4. Прибор СНС-2
После перемешивания порцию бурового раствора наливают во внешний цилиндр. Затем погружают в буровой раствор подвесной цилиндр, закрепляют в кронштейне и вращают рукой влево и вправо по три раза на угол 40—
40° для разрушения структуры. Затем устанавливают нулевое деление шкалы против указателя так, чтобы подвесной цилиндр при этом находился в центре наружного цилиндра. В момент установки шкалы на нулевое деление включают секундомер. Через 1 мин включают электродвигатель прибора. Под воздействием сил сцепления между буровым раствором и подвесным цилиндром последний начинает медленно вращаться, закручивая упругую нить. Этот процесс прослеживается по смещению шкалы лимба.
Предельный
угол поворота шкалы фиксируется в
момент, когда движение шкалы относительно
указателя прекращается и начинается
обратный поворот шкалы. После этого
электродвигатель выключают и снова
размешивают буровой раствор, вращая
рукой подвесной цилиндр влево и вправо
по три раза на угол 40
—40°.
Стрелка секундомера к этому моменту
должна быть возвращена в исходное
положение. После установки шкалы на
нулевое положение включают секундомер
на 10 мин и измеряют СНС10
так
же, как и СНС1
. По окончании измерений выливают буровой
раствор, снимают подвесную систему,
промывают водой цилиндр и стакан до
полного удаления остатков бурового
раствора и вытирают досуха.
Величины СНС1 и СНС10 вычисляют по формулам
Ө1= А φ1 и Ө10 = А φ10,
где А — коэффициент упругой нити, Па/град.
Этот коэффициент показывает значение СНС при повороте подвесной системы на угол, равный 1°, и зависит от свойств материала упругой нити и ее диаметра.
Проверка прибора сводится к калибровке (определение А) упругой нити в соответствии с инструкцией, приложенной к прибору. В паспорте прибора указаны значения А для каждой упругой нити, входящей в комплект.
