Передача вращающего момента:
1---- тяговый двигатель;
2---- вал тягового двигателя;

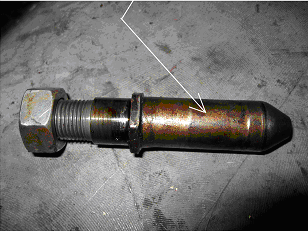

3---- ведущий диск с пальцами;
4---- обойма;
5---- ведомый диск с пальцами;
6---- вал шестерни редуктора;
7---- шестерня редуктора;
8---- промежуточная шестерня;
9---- зубчатый венец;
10-- выходной вал редуктора;
11-- фланец выходного вала редуктора с резинометаллическими шарнирами, болты с корончатыми гайками, поводки, болты с корончатыми гайками, фланец полого вала с резинометаллическими шарнирами;
12-- полый вал передаточного механизма;
13-- второй фланец полого вала передаточного механизма с резинометаллическими шарнирами, болты с корончатыми гайками, поводки, далее болты с корончатыми гайками и фланец цельнокатаного колеса;
14-- правое колесо, ось колесной пары, левое цельнокатаное колесо.
Через корпус редуктора, двигателя и концевую балку пропущен предохранительный трос. Между двигателем и редуктором установлена компенсационная муфта и переходной фланец. Крепление фланца к электродвигателю и редуктору осуществляется болтами.
.

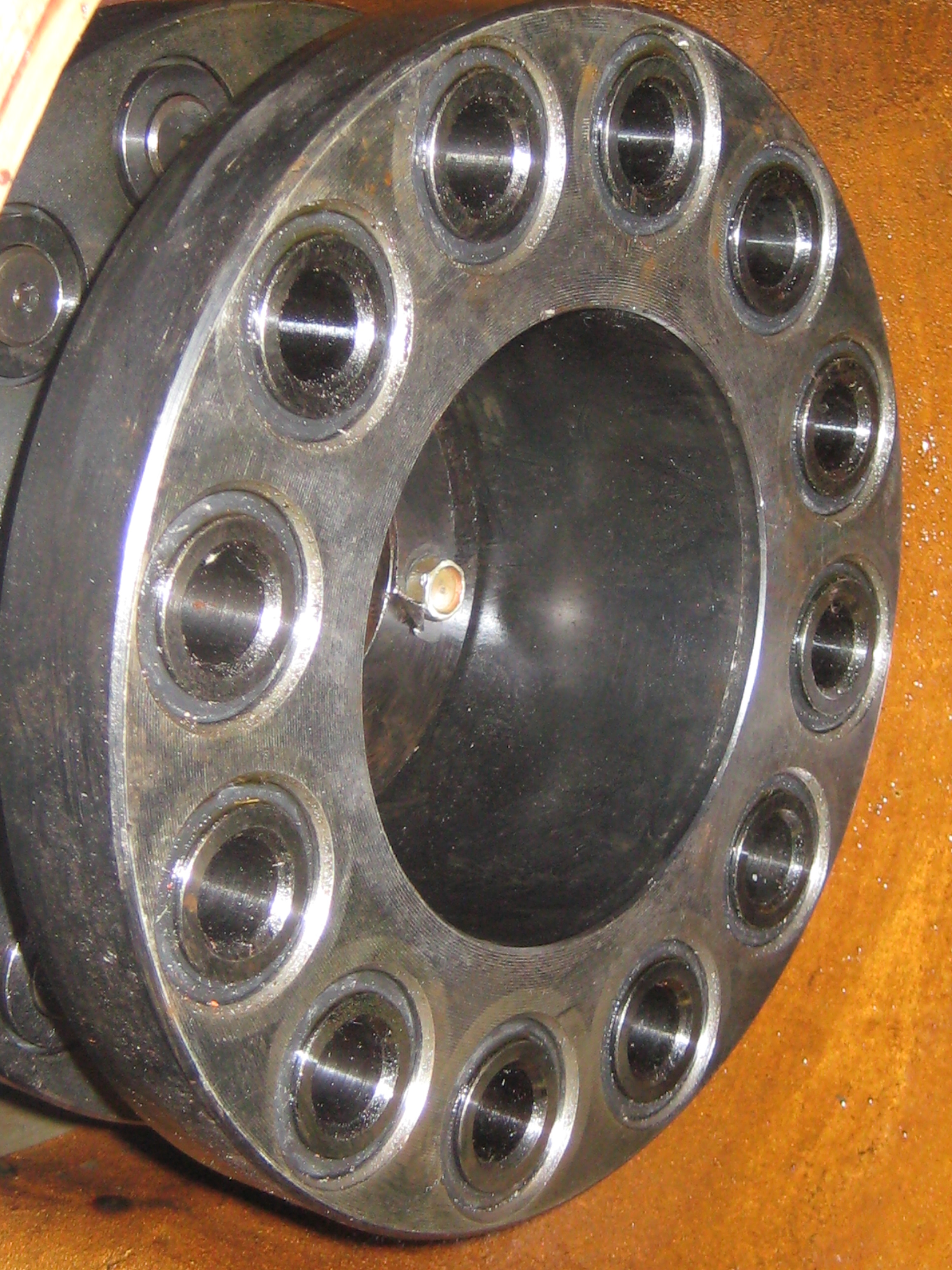

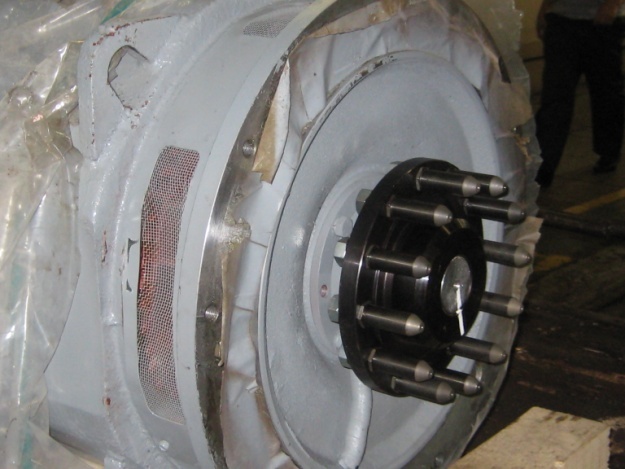

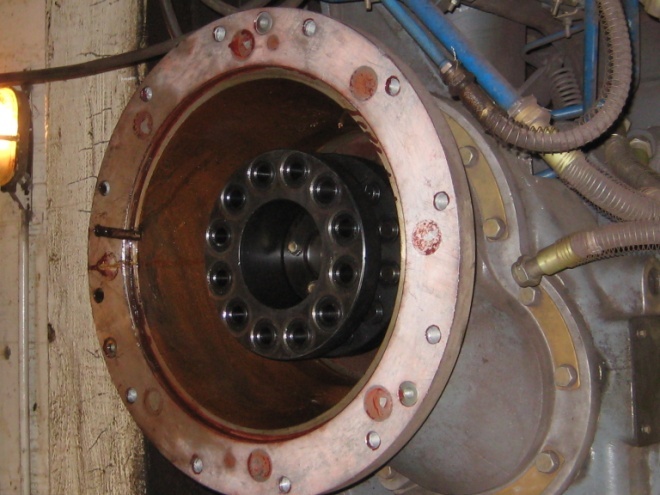

Тяговый двигатель с ведущим диском Компенсационная муфта в
соединительном фланце

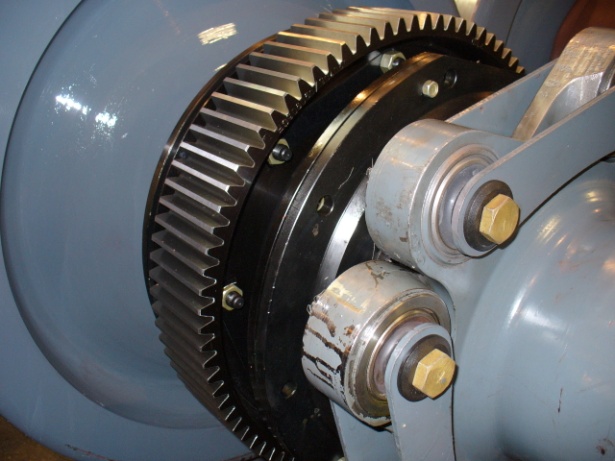

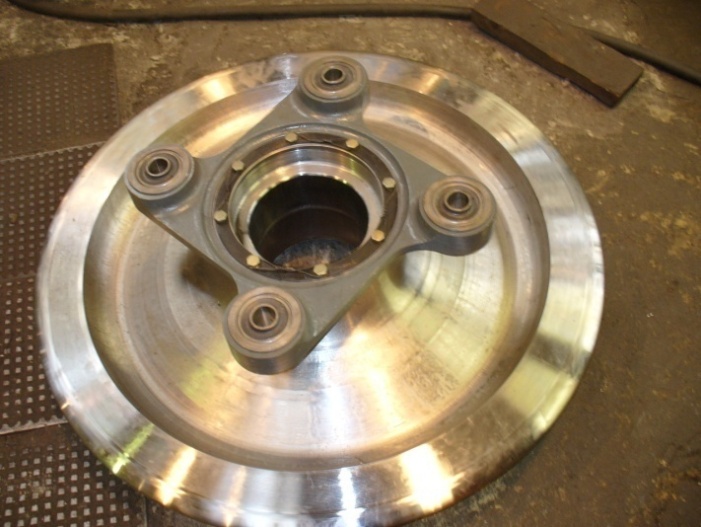

Второе колесо с фланцем Полый вал с зубчатым венцом
передаточного механизма редуктора

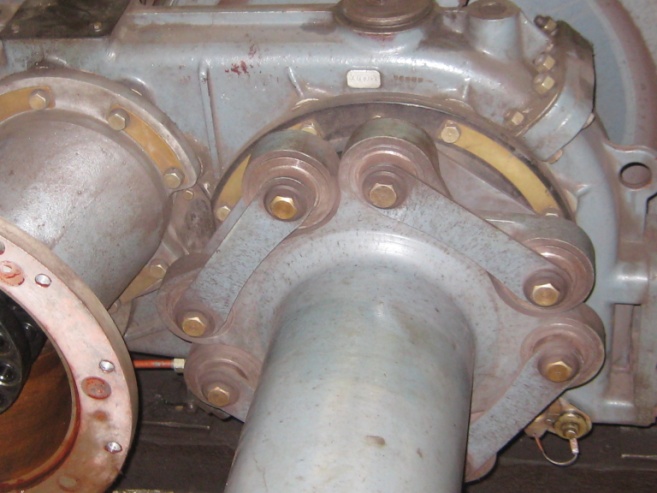

Фланцы передаточного механизма Фланцы передаточного механизма
полого вала и редуктора полого вала и второго колеса

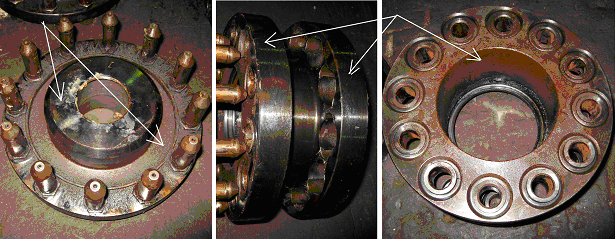

Компенсационная муфта
Компенсационная муфта предназначена для передачи крутящего момента от тягового двигателя к редуктору, а также для предохранения деталей привода от динамических перегрузок при увеличении крутящего момента более допустимого, сглаживания динамических ударов и амортизации.
Ведущего диска Обоймы

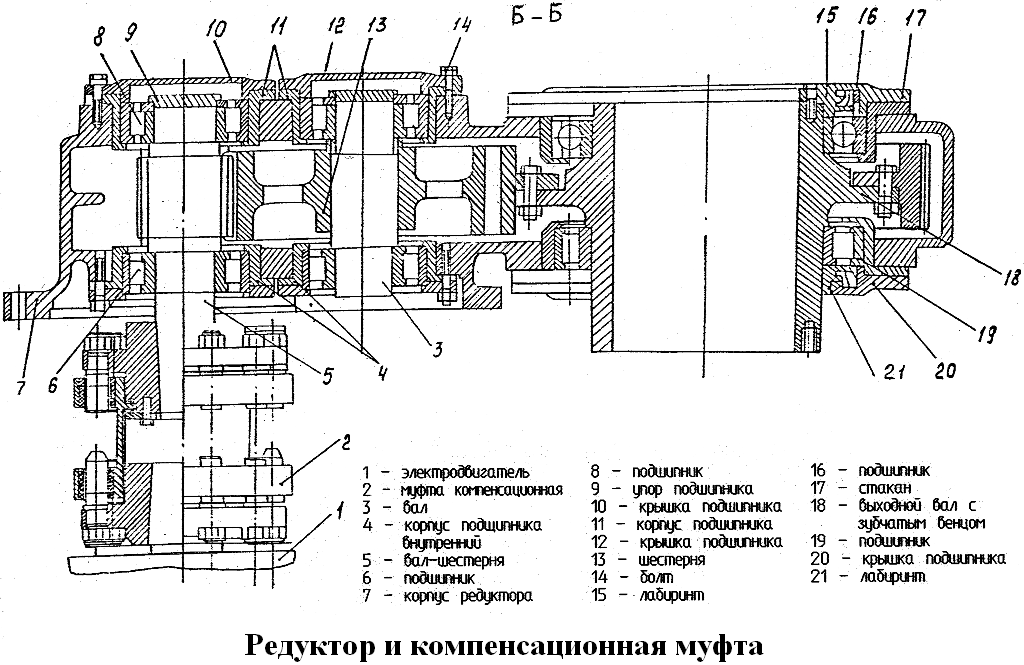

Редуктор состоит из: разъемного корпуса 7; вала-шестерни 5; промежуточной шестерни 13; выходного вала с зубчатым венцом 18. Промежуточная шестерня 13 установлена на валу 3. Вал с подшипниками с двух сторон закрыт крышками. Выходной вал вращается на шариковых и роликовых подшипниках и состоит из ступицы и зубчатого венца, скрепленных между собой болтами. Все шестерни редуктора - прямозубые, что исключает поперечные нагрузки на подшипники и корпус редуктора. Передаточное число редуктора - 5,5. Нагрев подшипников редуктора 35°С + температура окружающей среды.

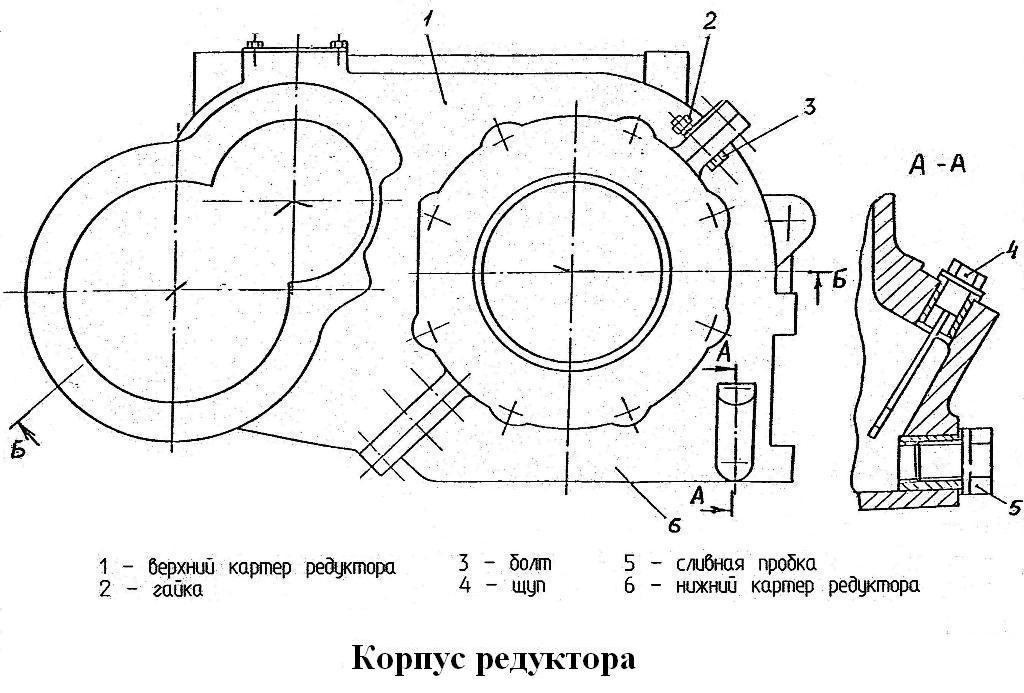

Корпус редуктора состоит из двух разъемных частей – верхнего 1 и нижнего 6 картеров. В верхней части установлены шестерня и промежуточная шестерня. В нижней части установлен выходной вал, который соединен с осью колесной пары. Система смазки редуктора и выходного вала - единая (зубчатые колеса - окунанием в масляную ванну, разбрызгиванием и масляным туманом; подшипники - разбрызгиванием и масляным туманом). Марка смазки - негрол.
