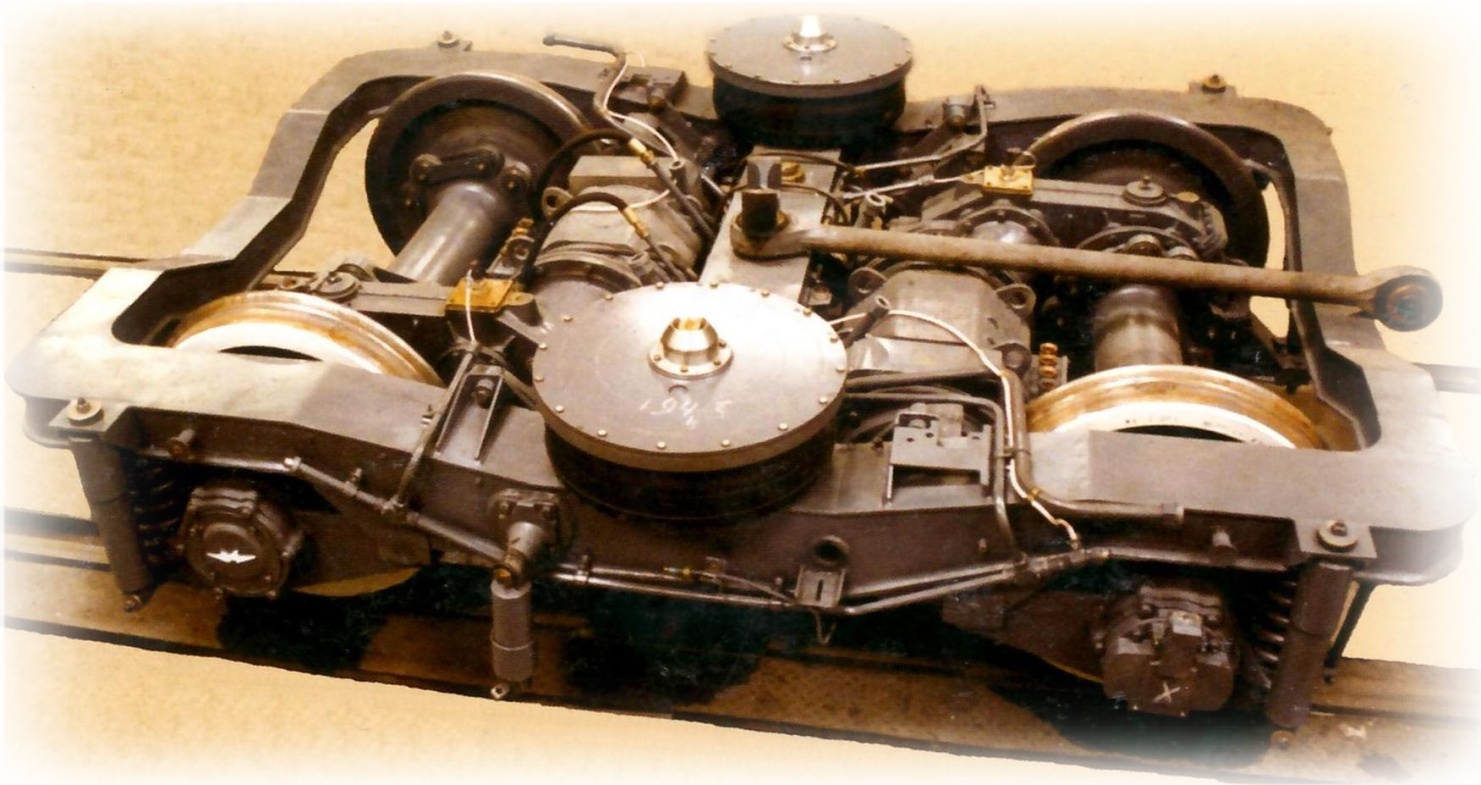

- •Тележки вагона
- •Рама тележки
- •Составные части тележек
- •Колесные пары
- •Ось колесной пары.
- •Профиль катания колес
- •Цельнокатаное колесо
- •Буксовый узел
- •Тяговая передача
- •Передача вращающего момента:
- •Компенсационная муфта
- •Рессорное подвешивание
- •1. Буксовое подвешивание
- •2. Центральное пневматическое подвешивание
- •3. Гидравлический гаситель колебаний
- •Блок тормоз
- •Комбинированные автосцепки вагонов 81-740/741
- •Краткие технические данные вагона моделей 81-740 и 81-741.
Московский метрополитен
Электродепо «Новогиреево»
Механическое оборудование вагонов 81-740/741
Учебное пособие для курса
учебно-ознакомительной практики в электродепо «Новогиреево»
(вагоны модели «РУСИЧ»)
Москва 2013 г.
Общие сведения о вагонах серии 81-740/741 «Русич».
В 2002 году Мытишинский машиностроительный завод начал испытания, а в 2003 году - серийный выпуск вагонов нового поколения 81-740/741 «Русич». Данный тип подвижного состава имеет принципиальные конструкционные отличия от всех ранее эксплуатируемых серий:
- вагоны серии 81-740/741 с асинхронным тяговым приводом и рекуперативно-реостатным торможением предназначены для перевозки пассажиров на линиях метрополитена. Вагоны 81-740/741 являются самостоятельными подвижными единицами. Вагон 81-740 - головной, с кабиной управления. Вагон 81-741- промежуточный, без кабины управления. Вагоны серии 81-740/741 состоят из двух сочлененных секций кузова со свободным сообщением салонов через межвагонный переход и трех тележек, на тележки устанавливаются секции кузова. 1 и 3 тележки являются моторными, а 2 (средняя) тележка не моторная – поддерживающая;
- кузов вагона выполнен из нержавеющей стали, что позволяет увеличить его износоустойчивость, в качестве боковых, торцевых и дверных оконных блоков применены тонированные стеклопакеты, что улучшает шумоизоляцию и повышает комфорт перевозок пассажиров. Кузов вагона 81-740 состоит из головной секции (с кабиной управления) и концевой секции, кузов вагона 81-741 состоит из головной секции (без кабины управления) и концевой секции. Концевые секции головного и промежуточного вагонов аналогичны.
- вентиляция принудительная, на вагонах серии 81-740.1/741.1 установлена система обогрева и вентиляции салона (СОВС), а на вагонах серии 81-740.4/741.4 - климат-контроль;
- центральное пневматическое подвешивание кузова обеспечивает плавность хода и гасит поперечные колебания кузова;
- тяговый привод, с асинхронными тяговыми двигателями переменного тока, по сравнению с применяемыми ранее тяговыми двигателями постоянного тока мощность увеличилась практически в два раза;
- тяговая передача III класса, с опорно-рамным подвешиванием и подрессориванием корпуса редуктора относительно оси колесной пары. Для повышения износоустойчивости механизмов и повышения плавности хода тяговый двигатель и корпус редуктора соединены в единый блок, и жестко закреплены на раме тележки;
- дверное оборудование прислонно-сдвижного типа, с давлением в дверной магистрали - 6 атм.;
- оборудование рабочего места машиниста: увеличена площадь кабины управления, установлено комфортабельное кресло машиниста с пневморессорой. В потолочной части кабины установлен кондиционер, работающий как в режиме охлаждения, так и в режиме обогрева воздуха;
- система видеонаблюдения с выводом изображения на монитор видеообзора, с ручным (кнопочным) управлением видео камерами применяется для наблюдения за посадкой и высадкой пассажиров на станциях, а также за наблюдением за состоянием подвижного состава;
Вагоны серии 81-740/741 приводятся в движение с помощью четырех асинхронных тяговых двигателей типа ДАТЭ-170-4 У2, с короткозамкнутым ротором. Проектная мощность каждого двигателя 170 кВт. Двигатели включены в электрическую силовую схему вагона параллельно. Работа тяговых двигателей обеспечивается трехфазным инвертором. Питание инвертора осуществляется через токоприемники типа «ТР-7Б У2». Ограничение величины ускорения осуществляется контроллером машиниста и передается через интерфейс в систему управления «Витязь-М».
Управление поездом осуществляется из кабины управления головного вагона, в кабине установлены - основной пульт управления (ОПУ), вспомогательный пульт управления (ВПУ), кран управления крана машиниста, контрольно-измерительные приборы и другие устройства.
Обеспечение тормозных систем, пневматических и электропневматических приборов вагонов сжатым воздухом обеспечивается компрессорными агрегатами типа VV- 120.
Управление режимами движения поезда, безопасность движения и контроль состояния вагонного оборудования осуществляется автоматически системой управления «Витязь-М», которая выполняет следующие функции:
- управление поездом и вагонным оборудованием с учетом авторежима;
- автоматическое ограничение скорости поезда;
- сигнализацию о допустимой, предупредительной и текущей скоростях;
- обеспечение технической диагностики вагонов поезда и сигнализации о неисправностях вагонного оборудования и самой системы;
- обеспечение обмена информации между блоками системы;
- ввод информации с устройства первоначального ввода и вывод информации на устройства отображения информации;
Для торможения поезда предусмотрены следующие виды тормозов:
Электродинамический - рабочий, с дотормаживанием электропневматическим тормозом при скорости 7 км/ч;
Электропневматический - резервный, с помощью которого осуществляется:
ступенчатое торможение от кнопок на основном пульте управления и ступенчатый отпуск;
экстренное торможение от «петли безопасности»;
экстренное торможение по командам АРС, от стоп-крана и срывного клапана автостопа;
Пневматический - аварийный, от крана машиниста;
Стояночный - с пневмопружинным приводом.
Технические характеристики.
Общий вид вагонов моделей 81-740 и 81-741,
их габаритные размеры и основные геометрические параметры.

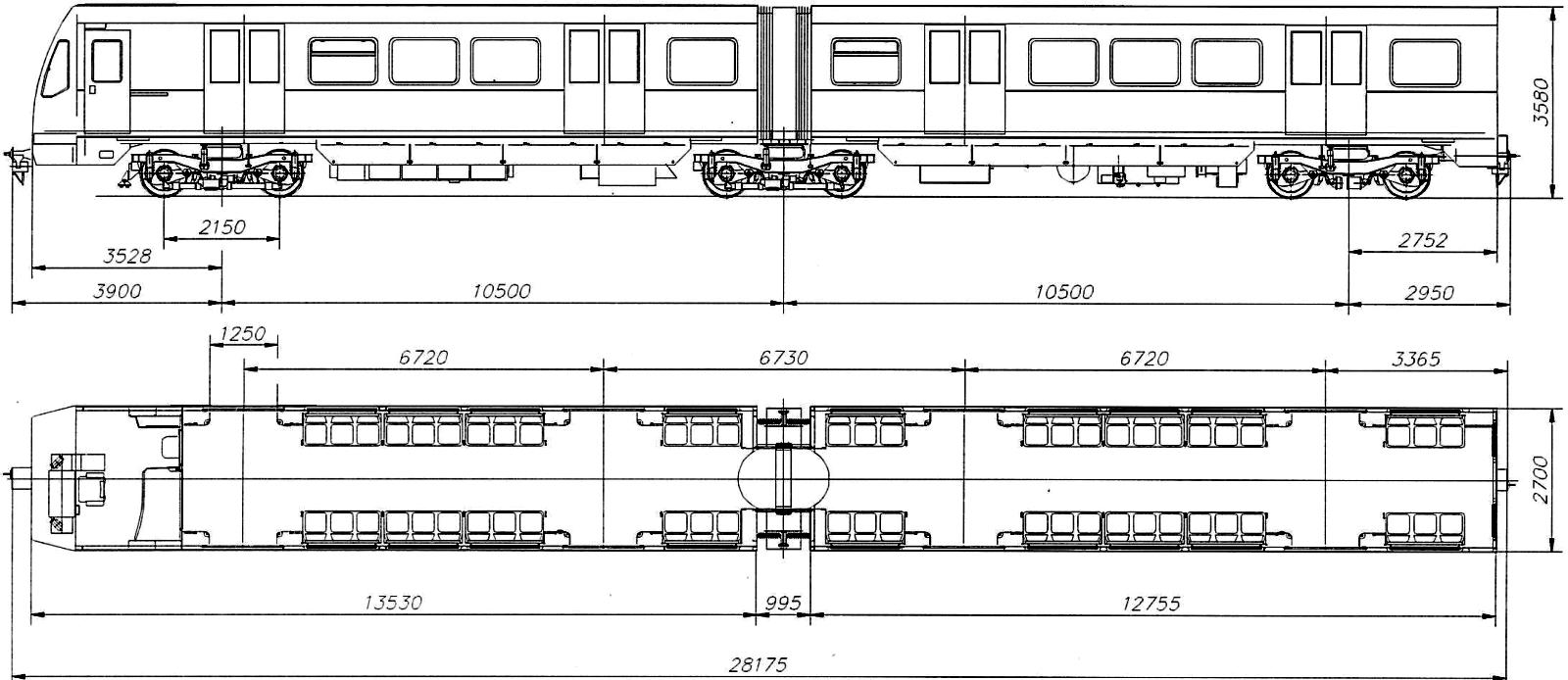

Вагон модели 81-740 (головной)
В
агон

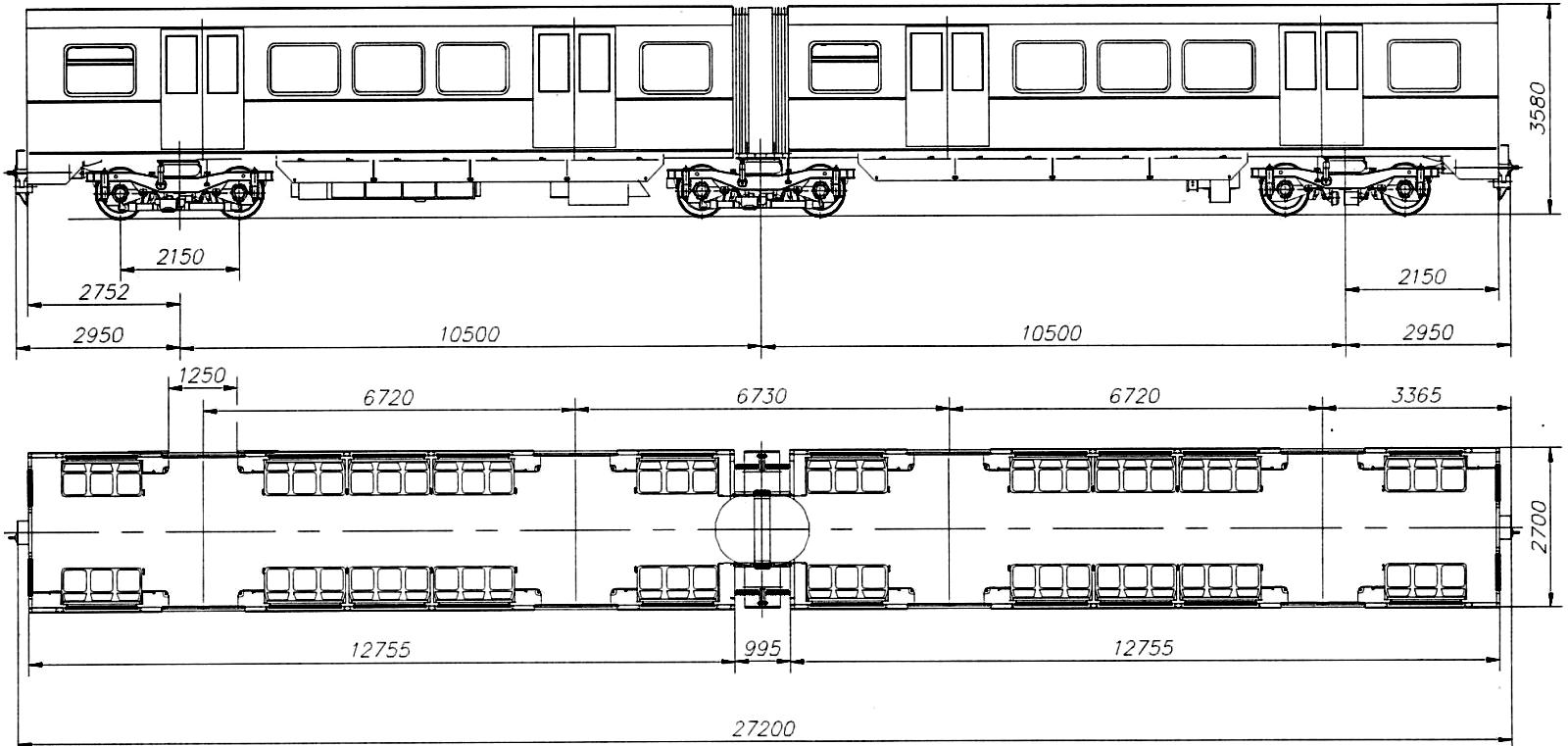

модели 81-741 (промежуточный)
Кузов вагона
Кузов вагона предназначен для размещения пассажиров, а также необходимого оборудования.
Кузова вагонов 81-740 и 81-741 выполнены из двух секций - головной и концевой, устанавливаются на тележки и соединяются между собой межсекционным переходом. Секция кузова - цельнометаллическая, сварной конструкции с несущей наружной обшивкой из нержавеющей стали. На металлические конструкции кузова с внутренней стороны наносится слой виброзащитной мастики. Между каркасом боковых стенок и крыши и обшивкой уложен теплоизолирующий материал. Снаружи кузов окрашен.
Конструкция кузова включает в себя следующие составные части: Рамы; Боковые стенки; Лобовая часть (для головной секции вагона 81-740); Торцевые стенки (для концевой секции вагона 81-740 и обеих секций вагона 81-741); Стенки перехода в обеих секциях кузова вагона 81-740 и 81-741; Перегородка в аппаратном отсеке (для головной секции); Крыши секций; Межсекционный переход; Прочее оборудование.

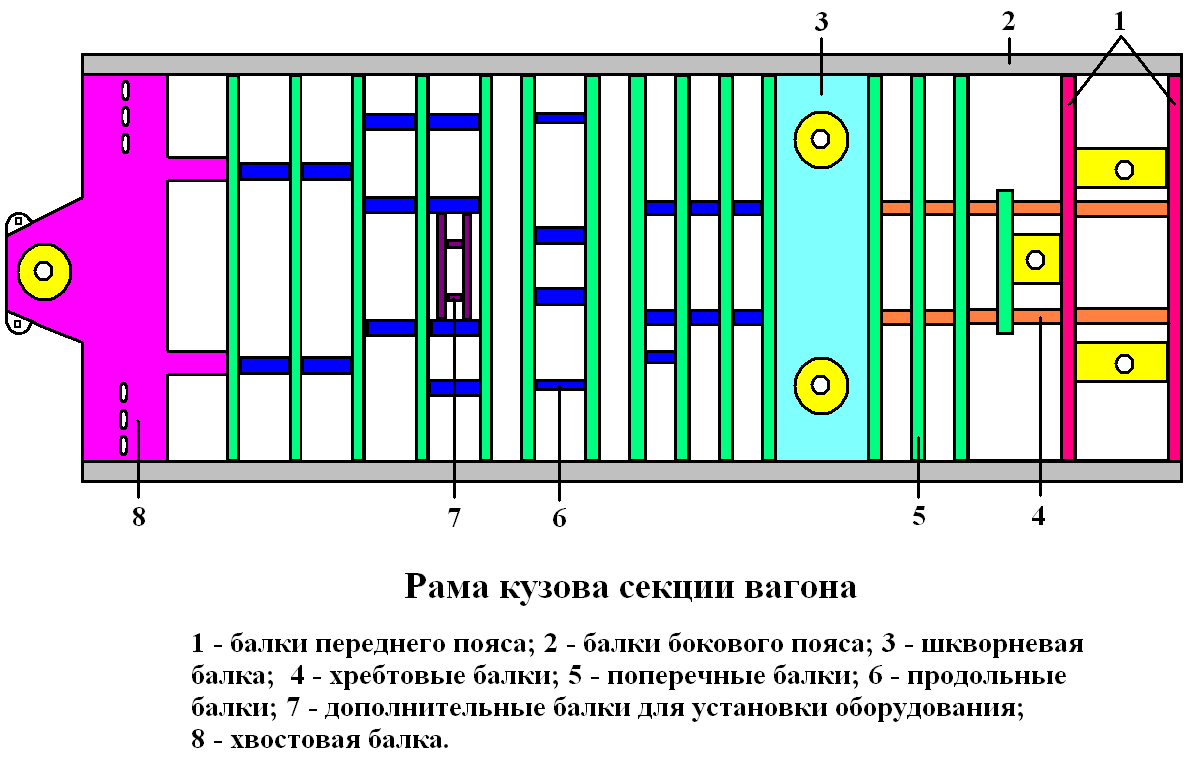

Рама кузова
Основой кузова вагона является его рама. Рамы секций кузова сварные, выполнены из двух боковых поясов, набора поперечных балок и угольников, шкворневой балки, хребтовых балок, концевых балок. К хребтовым балкам приварены плиты, предназначенные для крепления гнезд автосцепок. К гнездам автосцепок крепятся продольные тяги связи моторных тележек с кузовом. Шкворневые балки служат для опоры секций кузова на моторные тележки.
Внутри кузова вагона установлено внутривагонное оборудование. В него входят следующие элементы:
пол салона
диваны
окна
поручни
внутренняя обшивка
освещение
система кондиционирования
двери и дверное подвешивание
Окна салона

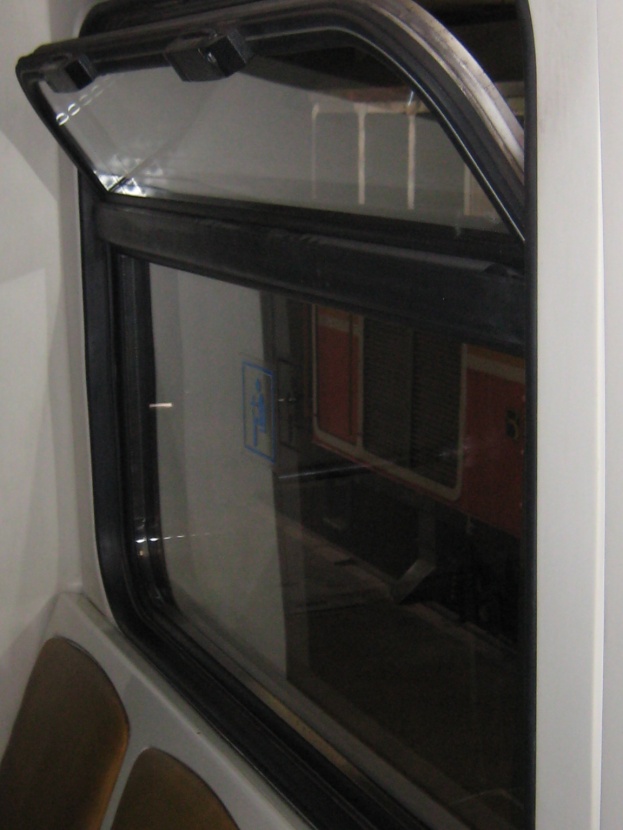

Боковое окно. Вид изнутри Форточка с защелкой и замком

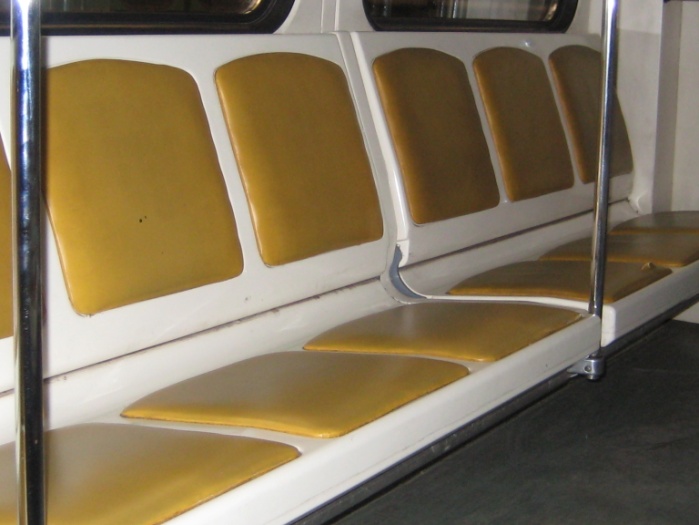

Сиденья для пассажиров
Сиденья
для пассажиров выполнены из стеклопластиковых
каркасов спинок и диванов, соединенных
между собой двумя кронштейнами с осями.
В углублениях спинок и диванов установлены
вставки с мягкой обивкой. На задней
стенке спинки имеются крючки для
навешивания на боковую стенку кузова.
Диваны сидений оборудованы замками для
фиксации их в закрытом положении.

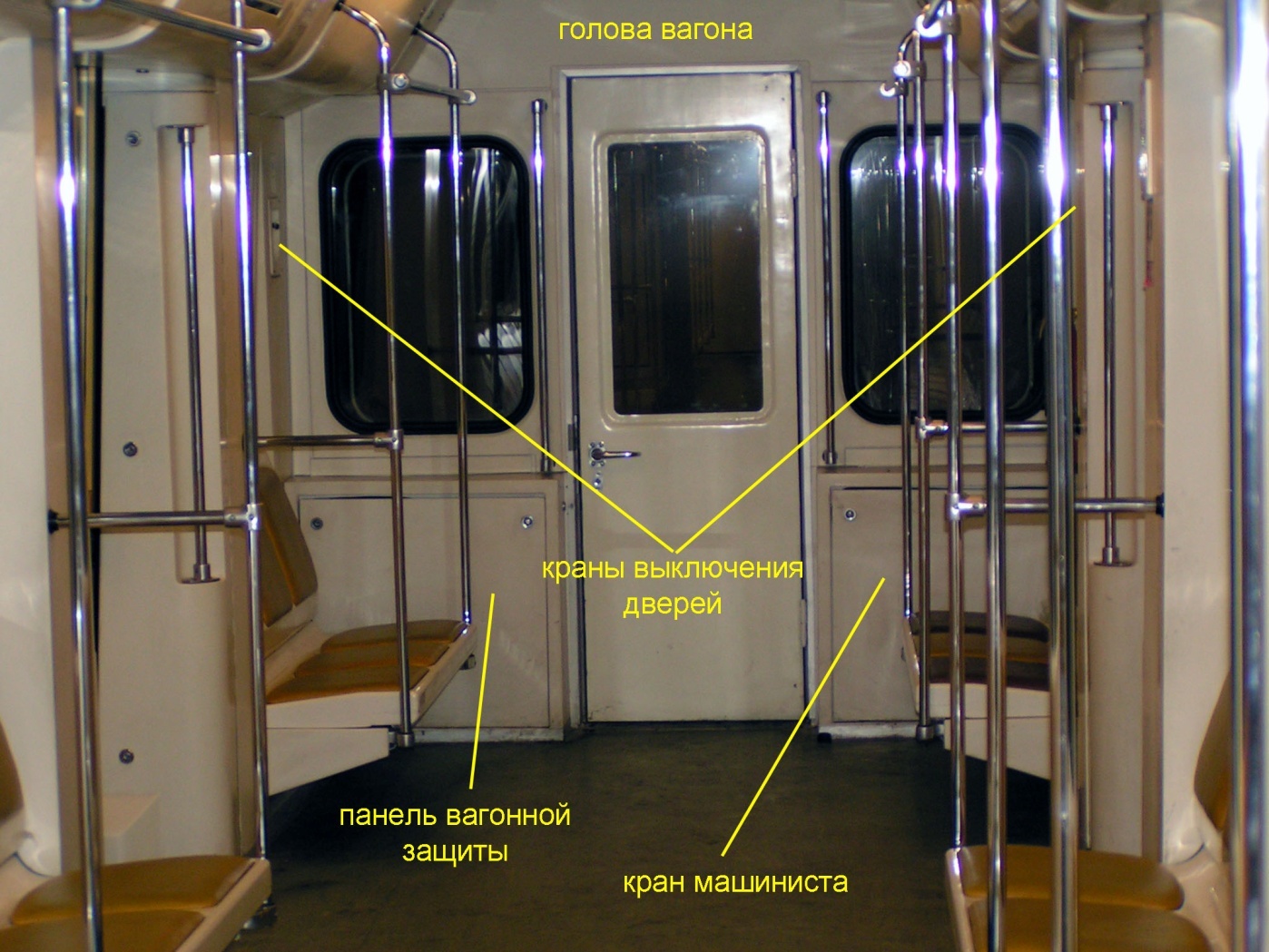

Аппаратный отсек и торцевые шкафы
На головном вагоне 81-740 между стенками перегородки расположен аппаратный отсек, который предназначен для размещения блоков системы «Витязь-М», «АСОТП Игла», панели вагонной защиты (ПВЗ), блоков питания и другого электрического оборудования. Оборудование в отсеке смонтировано на специальных кронштейнах и полках, а также внутренней стенке перегородки. Для отвода из аппаратного отсека нагретого воздуха от работающей аппаратуры около левой боковой стенки отсека установлено два вентилятора. Выброс воздуха вентиляторами осуществляется через окна-решетки, выполненные на боковой стенке кузова в отсеке. Для доступа к аппаратуре со стороны салона аппаратный отсек оборудован одностворчатой металлической дверью, подвешенной на двух петлях. Дверь оборудована механизмом запирания со скрытым приводом. Рукоятка привода расположена в кабине управления в нише перегородки. Для открытия двери аппаратного отсека необходимо поворотом рукоятки на себя освободить запоры. Дверь открывается под воздействием пружинных толкателей.
На промежуточном вагоне 81-741 у торцевой стенки головной секции оборудовано два шкафа для размещения электрического и пневматического оборудования. Левый шкаф - для размещения электрооборудования, а правый - для размещения пневматического оборудования. В левом шкафу размещены: панель вагонной защиты (ПВЗ) с автоматическими выключателями, блоки и устройства АСОТП «Игла», электроизмерительные приборы и выключатель батареи. В правом шкафу располагаются манометры, кран машиниста, клапан педальный звукового сигнала, разобщительные краны и маневровый пульт управления промежуточным вагоном. Каждый шкаф имеет люк с откидывающейся дверцей для доступа к оборудованию. В закрытом состоянии дверца запирается замками под трехгранный ключ.

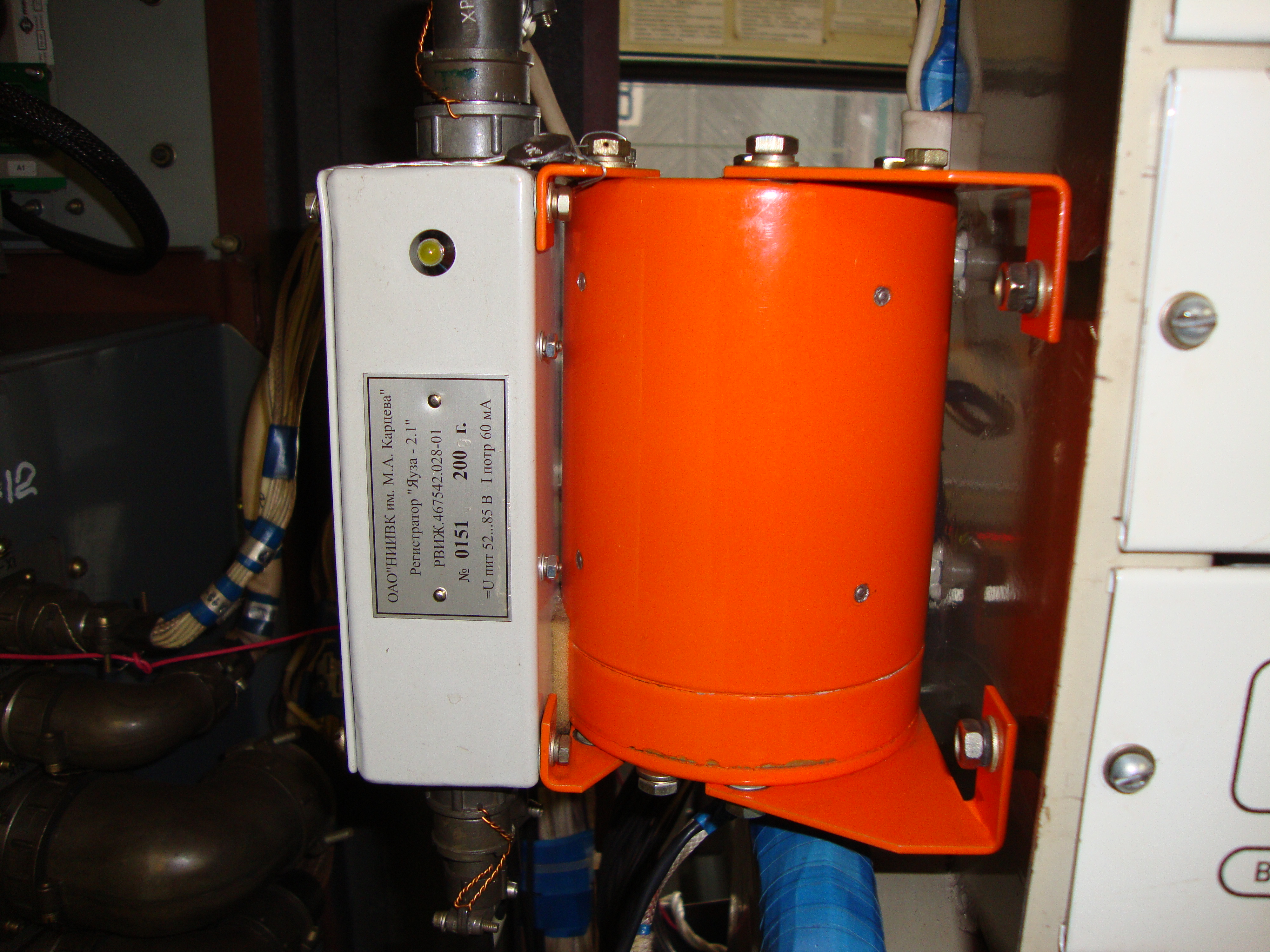

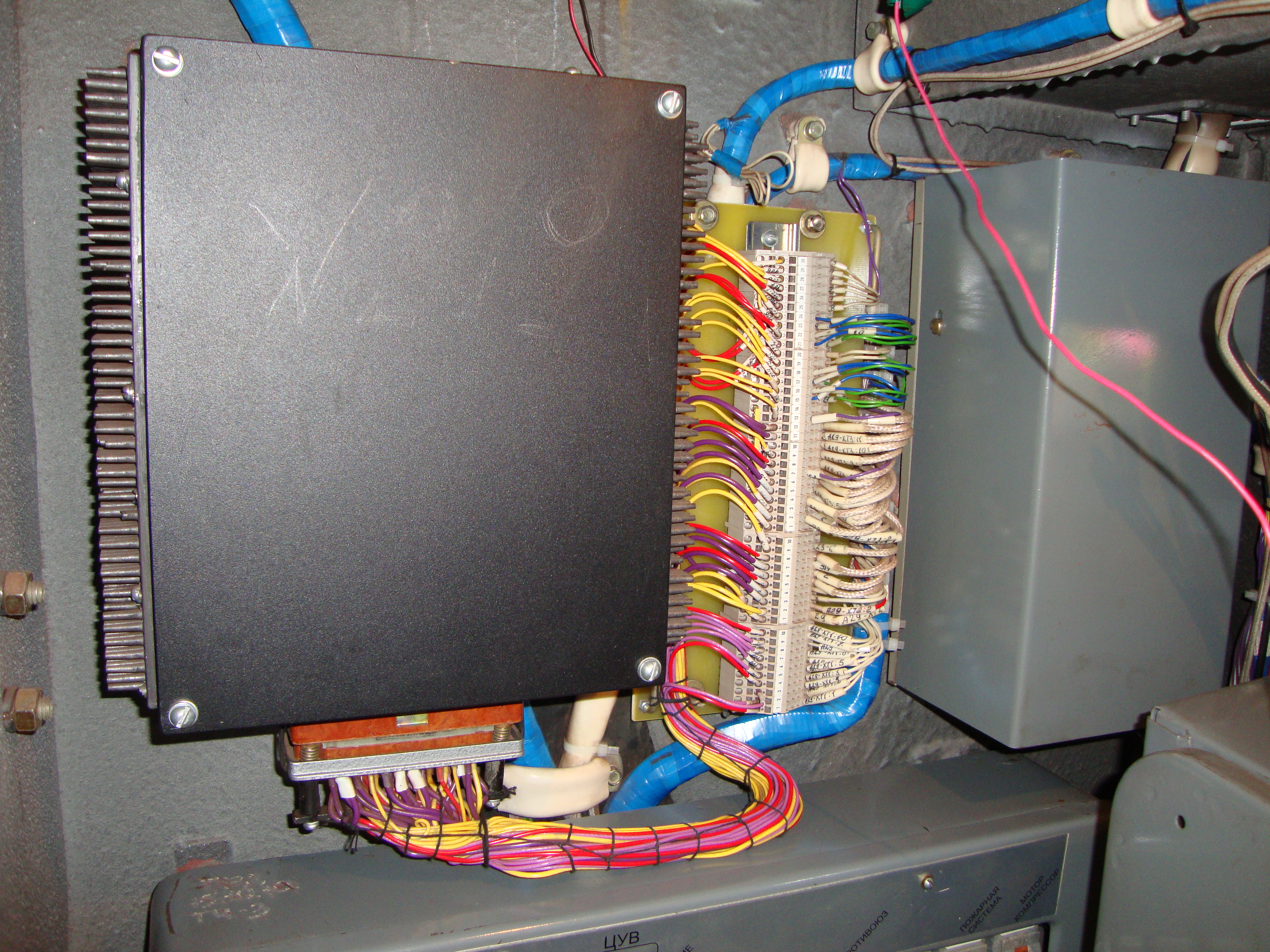

Блок коммутаций цепей управлений (БКЦУ) Регистратор параметров
в аппаратном отсеке головного вагона движения поезда Яуза (РПДП)
-
блок питания видеообзора;
- два блока питания фар
- АГС - блок управления гребнесмазывателем
Блок тормоза безопасности (БТБ)
Измеритель скорости головной (ИСГ)
- Резервный блок АРС (БАРС-1);
- Основной блок АРС (БАРС-2);
- Блок управления поездом (БУП)

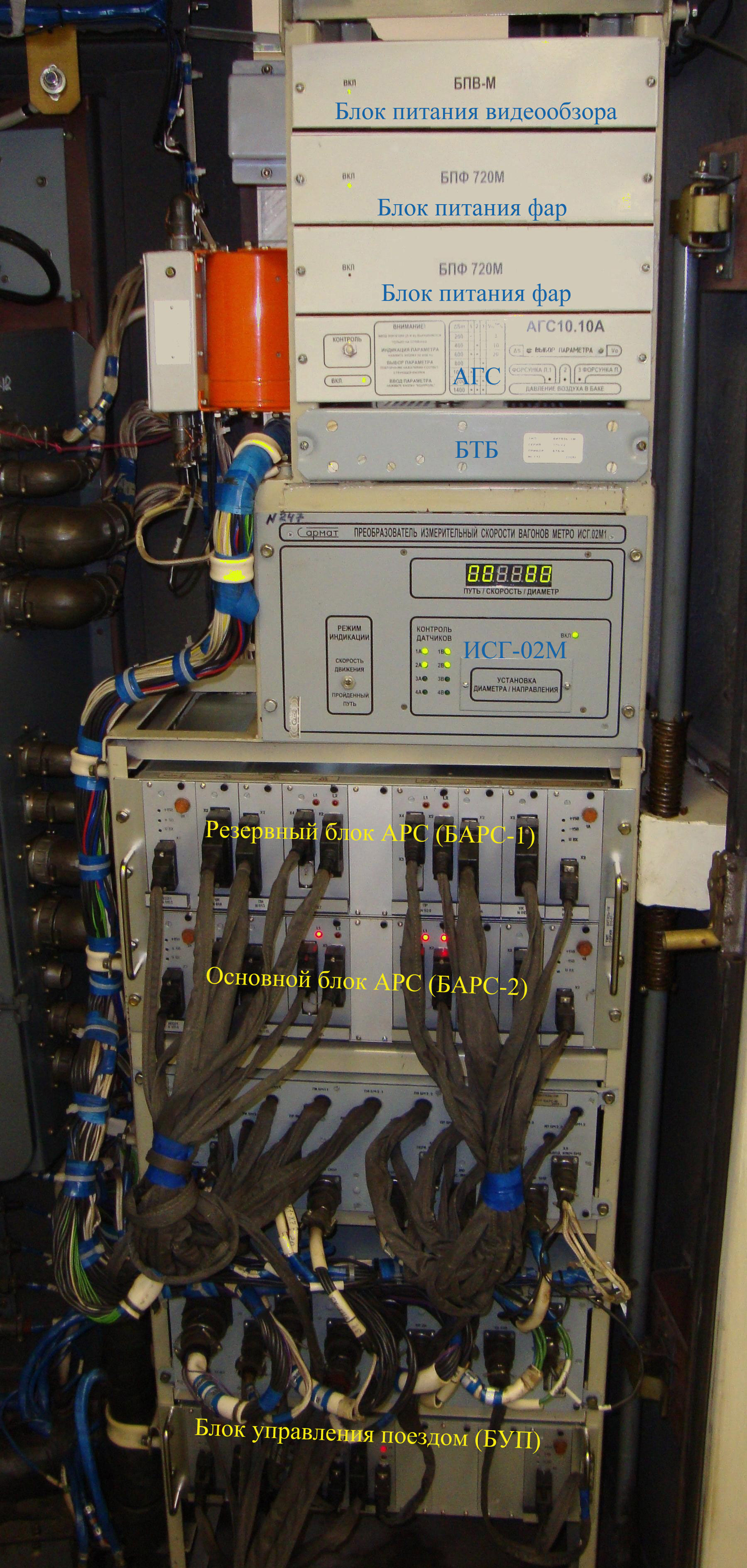

Стойка аппаратного отсека головного вагона 81-740

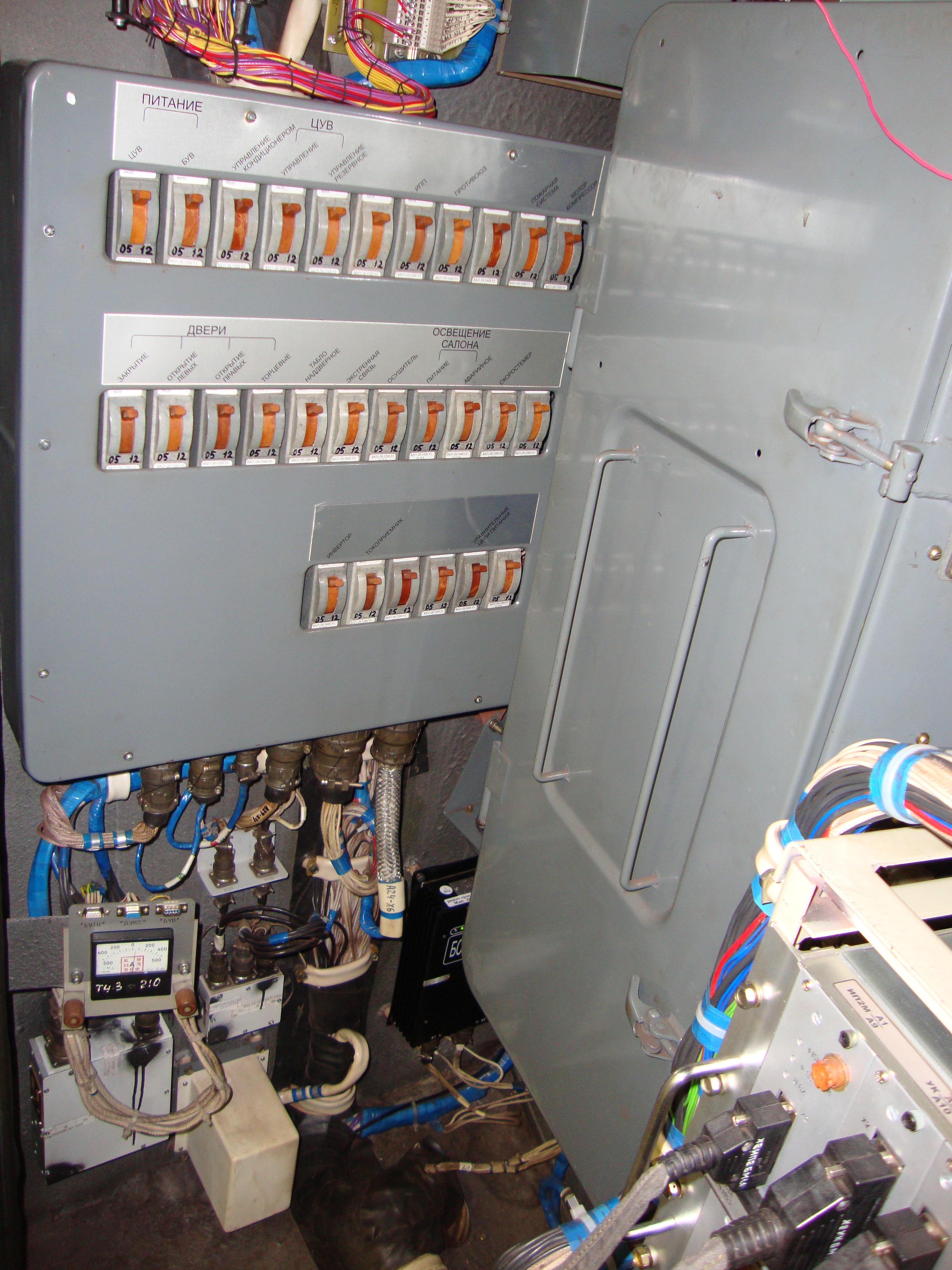

Панель вагонной защиты (ПВЗ) в аппаратном отсеке головного вагона 81-740

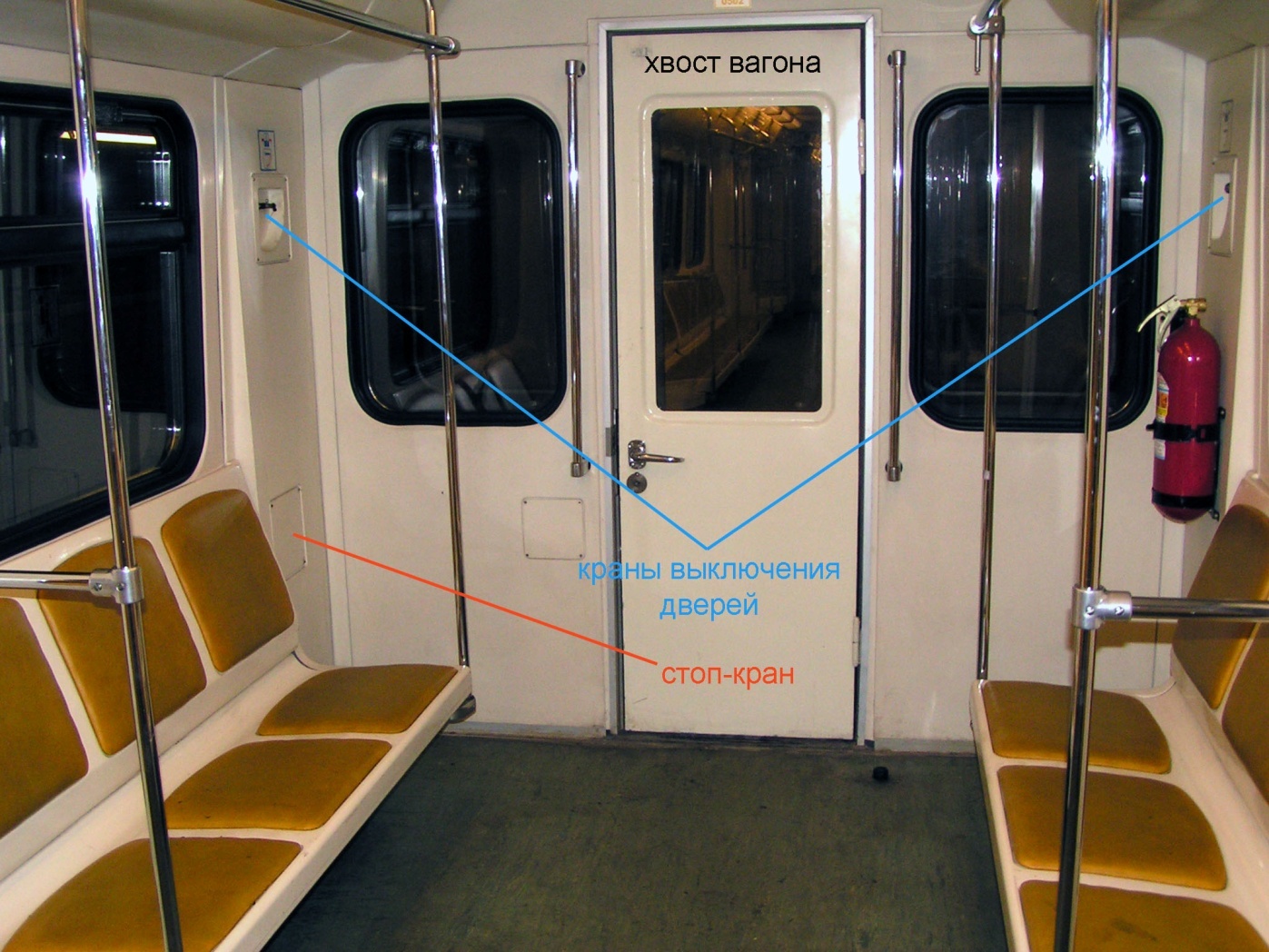

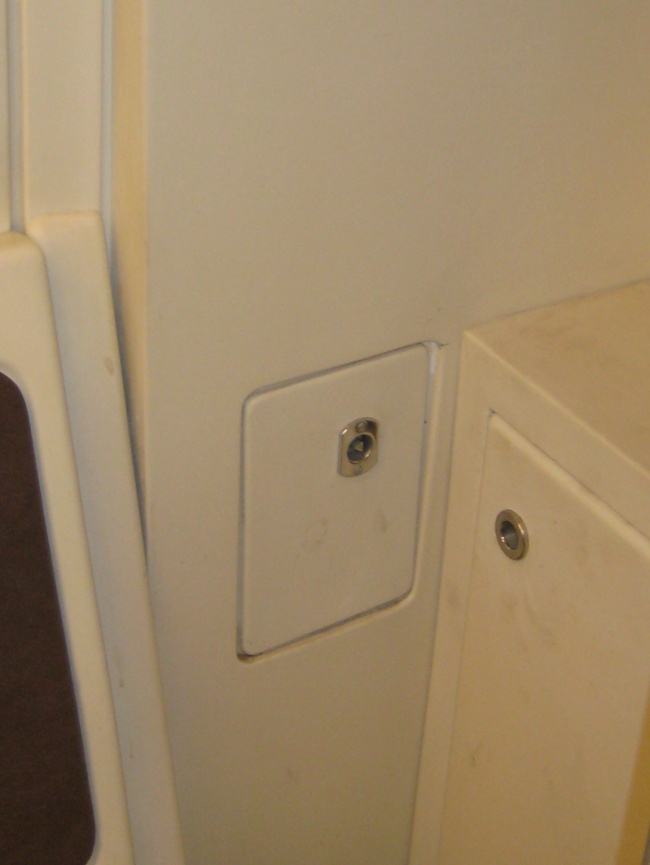

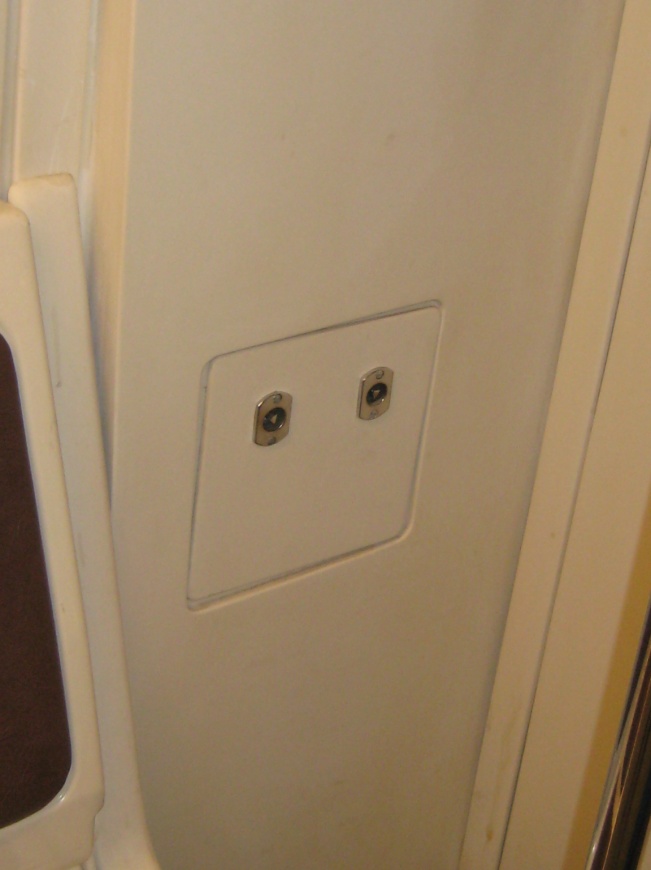

Отсеки стоп-кранов
(кран под крышкой закрытой на техгранку)

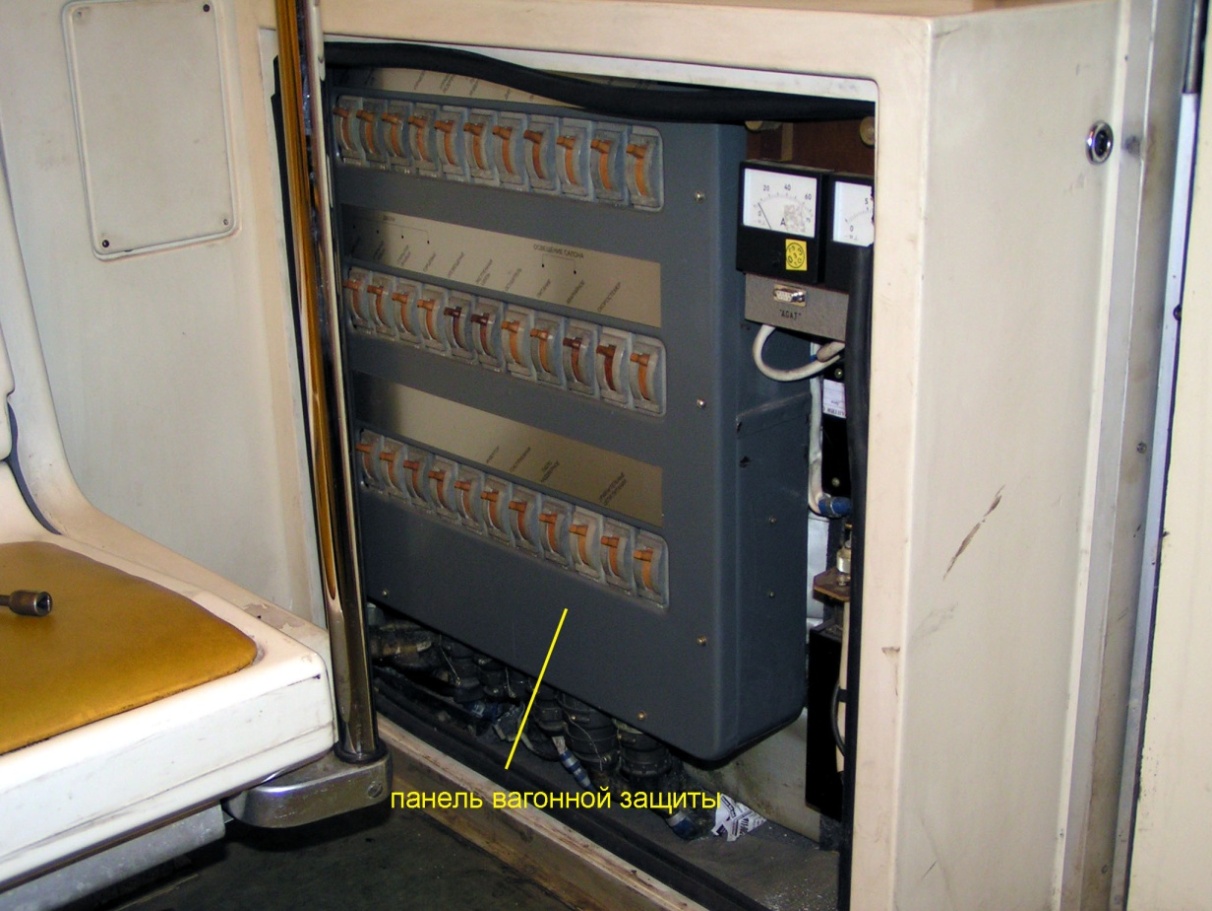

Левый шкаф с ПВЗ промежуточного вагона 81-741

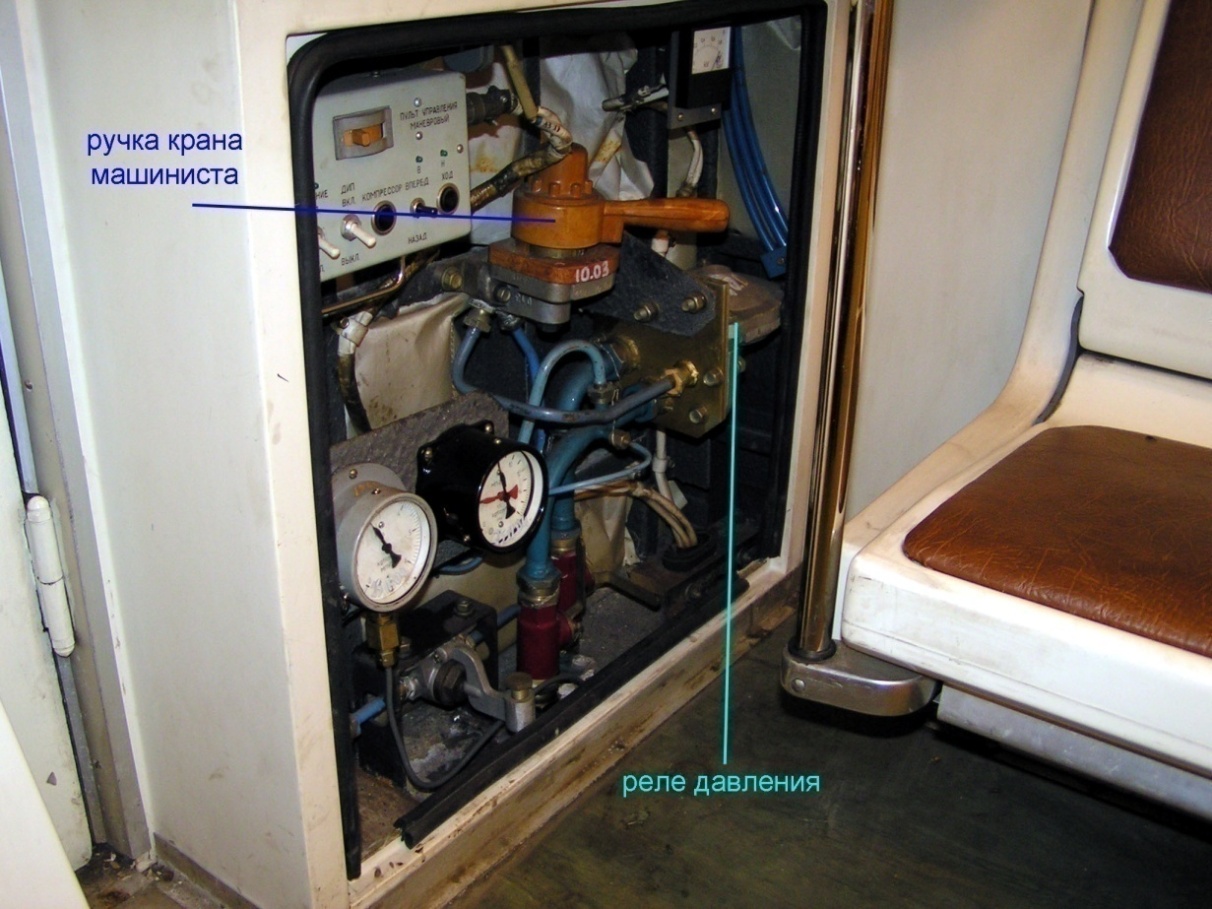

Правый шкаф с краном машиниста промежуточного вагона 81-741
