Стартер

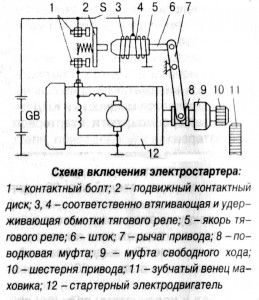

Питание стартер при пуске получает от аккумуляторной батареи, поэтому электродвигатель, применяемый в стартере постоянного тока с последовательным или последовательно-параллельным соединением обмоток статора и якоря. Включение электродвигателя происходит через контакты замыкаемые якорем втягивающего реле в конце хода, после введения в зацепление, посредствам рычагов, шестерни обгонной муфты. О бгонная муфта (бендикс) передаёт крутящий момент от якоря стартера на маховик двигателя внутреннего сгорания. Бендикс по валу якоря перемещается по шлицам расположенным вдоль вала винтообразно навстречу вращению, что способствует отбросу шестерни при пуске двигателя, когда частота вращения маховика превышает число оборотов электродвигателя. Так же шестерня бендикса вращается в одну сторону свободно, а в другую с якорем. Это сделано для предотвращения работы стартера одновременно с двигателем. На некоторых автомобилях применяется схема для предотвращения включения стартера при работающем двигателе. Принцип работы стартера заключается в следующем: с "+" АБ на стартер подаётся питание, при включении замка зажигания в режим стартера подаётся питание на обмотку втягивающего реле. Якорь втягивающего реле перемещается внутрь катушки перемещая по валу обгонную муфту. После входа в зацепление шестерни происходит замыкание контактов соединяющих "+" АБ с двигателем который начинает вращаться приводя в движение маховик двигателя. Электродвигатель состоит из статора, ротора (якоря), щёточного узла со щётками. После 2002 года большое распространение получили редукторные стартера. Бендикс в таких стартерах имеет свой вал, соединённый с валом якоря через редуктор. Принцип работы стартера практически такой же как у обыкновенных стартеров.

Электрооборудование автомобиля

 (другое наименование – электрическая система автомобиля) предназначено для выработки электрической энергии и питания различных систем и устройств автомобиля.

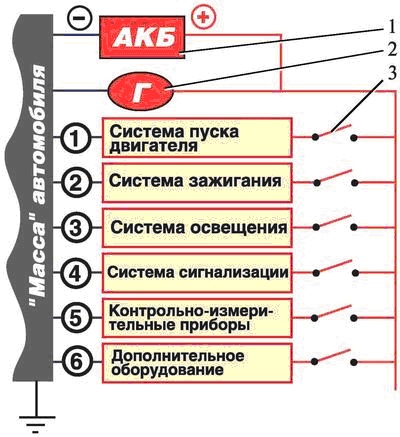

Электрооборудование автомобиля имеет следующее общее устройство:

• источники тока;

• потребители тока;

• элементы управления;

• электрическая проводка.

Все конструктивные элементы электрооборудования объединены в бортовую сеть.

Источниками тока в автомобиле являются аккумуляторная батарея и генератор.

Для чего нужна АКБ мы уже говорили, а дальше?

Основным источником электрического тока является генератор. Он обеспечивает питание электрическим током всех потребителей, а также зарядку аккумуляторной батареи. Емкость аккумуляторной батареи и мощность генератора должны соответствовать мощности потребителей электроэнергии на всех режимах эксплуатации автомобиля, т.е. в системе должен поддерживаться энергетический баланс.

Потребителей энергии условно можно разделить на три группы: основные, длительные и кратковременные. Основные потребители энергии обеспечивают работоспособность автомобиля.

К ним относятся:

• топливная система;

• система впрыска;

• система зажигания;

• система управления двигателем;

• автоматическая коробка передач;

• электроусилитель рулевого управления.

Длительные потребители:

• система охлаждения;

• система освещения;

• системы активной безопасности;

• система пассивной безопасности;

• система отопления и кондиционирования;

• противоугонные системы;

• аудиосистема;

• система навигации.

К кратковременным потребителям относятся большинство

 систем комфорта, система запуска, свечи накаливания, звуковой сигнал, прикуриватель.

Элементы управления обеспечивают согласованную работу источников тока и потребителей электроэнергии. В системе используются следующие элементы управления: щитки предохранителей, блоки реле, электронные блоки управления.

Они расположены, как правило, децентрализованно.

На современных многие функции реле и выключателей возложены на электронные блоки управления, но полностью отказаться от этих устройств пока невозможно. Например, на блок управления бортовой сетью осуществляет следующие функции:

• контроль потребления энергии;

• контроль напряжения на клеммах аккумуляторной батареи и при необходимости повышение частоты вращения коленчатого вала двигателя на холостом ходу;

• регулирование нагрузки за счет отключения отдельных потребителей, в основном из числа систем комфорта;

• управление системой освещения, стеклоочистителями, обогревателем заднего стекла и др.

В бортовой сети автомобиля помимо традиционной электрической проводки используются мультиплексные системы - т.н. шины данных, обеспечивающие соединение электронных блоков управления между собой и передачу сигналов управления в цифровом виде.

Генератор

На первых автомобилях применяли коллекторные генераторы постоянного тока, коллекторный узел которых был малонадёжным. Но с появлением мощных выпрямительных полупроводниковых диодов от этой схемы ушли к более надёжному варианту.

В современных автомобилях применяются синхронные трёхфазные электрические машины переменного тока, а в выпрямителе применяют трёхфазный выпрямитель по схеме Ларионова.

Из-за переменной частоты вращения двигателя автомобиля и переключений электропотребителей в бортовой сети, становится необходимым поддержание уровня напряжения. Для этих целей используется регулятор напряжения, управляющий током в обмотке возбуждения генератора.

Для того, чтобы генератор после запуска двигателя начал вырабатывать электрическую энергию, необходимо подать напряжение на обмотку возбуждения. Это происходит при повороте ключа замка зажигания в положение «ON». Ток в обмотке возбуждения регулируется регулятором напряжения (в некоторых автомобилях — отдельный узел, установленный в моторном отсеке, во многих современных встроен непосредственно в генератор). Ротор генератора приводится в движение через шкив от клинового ремня. Создаваемое обмоткой возбуждения электромагнитное поле индуцирует электрический ток в силовой обмотке.

Напряжение бортовой сети при работающем генераторе и исправном регуляторе напряжения поддерживается на уровне 13,5-14,5 В. Это выше уровня напряжения аккумулятора, что вызывает небольшой выравнивающий ток осуществляющий заряд батареи.

Почему, кстати, 14 вольт? Аккумулятор ведь вроде 12-вольтовый, электрика вся тоже называется «двенадцативольтовой»? Дело в хитром устройстве аккумулятора. Если ограничить напряжение генератора 12 вольтами, аккумулятор будет постоянно стремиться отдать свой ток в сеть, естественно, постоянно разряжаясь. Слегка повышенное напряжение заставляет его … начать, наоборот, заряжаться от генератора.

На автомобилях с дизельными двигателями напряжение бортовой сети составляет, как правило, 24 вольта. Устанавливаются соответственно 24-вольтовые генераторы. На старых автомобилях и мотоциклах напряжение в бортовой сети составляло 6 вольт, генераторы тоже были 6-вольтовые.
