Дизельный двигатель

Благодаря высокой эффективности дизельный двигатель широко применяется на грузовых автомобилях. Вместе с тем, большинство легковых автомобилей имеют в линейке своих моторов дизельные двигатели. В Европе дизель постепенно вытесняет бензиновые двигатели, к примеру, свыше 50% новых легковых автомобилей там имеют дизельный двигатель. На легковых автомобилях используются быстроходные дизели, обладающие высокой эластичностью, т.е. способностью развивать номинальный крутящий момент в широком диапазоне частот вращения коленчатого вала.

Принцип работы дизельного двигателя основан на самопроизвольном (компрессионном) воспламенении дизельного топлива, впрыскиваемого в камеру сгорания и смешиваемого со сжатым и нагретым до высокой температуры воздухом. В отличие от бензинового двигателя процесс работы дизеля не зависит от коэффициента избытка воздуха, а определяется гетерогенностью (неоднородностью) топливно-воздушной смеси.

Дизельный двигатель имеет ряд отличительных особенностей:

• имеет большую степень сжатия и как следствие более высокий коэффициент полезного действия, больший вес и габариты, низкий расход топлива;

• имеет низкие обороты коленчатого вала и как следствие меньшую удельную мощность, сопровождаемые неполным сгоранием топлива, сажеобразованием;

• не имеет дроссельной заслонки, поэтому развивает высокий крутящий момент на низких оборотах;

• имеет сложную конструкцию топливной аппаратуры и как следствие высокую чувствительность к качеству топлива.

Основными направлениями совершенствования дизельных двигателей являются:

• снижение расхода топлива;

• снижение токсичности отработавших газов;

• повышение мощности двигателя;

• снижение уровня шума;

• облегчение холодного запуска.

Система впрыска предполагает накопление топлива в аккумуляторе высокого давления и его впрыск электронно-управляемыми форсунками. Электроника обеспечивает впрыск строго определенных порций топлива, чем достигается высокая экономия, полное сгорание и повышение мощности. При необходимости топливо может впрыскиваться многократно в течение одного цикла. Выпускная система современного дизеля ориентирована на снижение в отработавших газах сажи, несгоревших углеводородов и оксидов азота. Для этого в системе устанавливается сажевый фильтр. Накапливаемая в фильтре сажа удаляется путем регенерации. Система рециркуляции отработавших газов предназначена для снижения содержания в отработавших газах оксида азота, для чего часть газов возвращается во впускной коллектор. Для повышения эффективности работы системы отработавшие газы принудительно охлаждаются в специальном охладителе, включенном в систему охлаждения двигателя. Впускная система дизельного двигателя может оборудоваться впускными заслонками. Применение заслонок образует два канала всасывания, обеспечивает завихрение воздушного потока и улучшенное смесеобразование на всех режимах. При запуске двигателя и работе на низких оборотах заслонки закрыты, при высокой частоте вращения коленчатого вала и высоком крутящем моменте – открыты. Закрытие заслонок приводит к снижению в отработавших газах оксида углерода и несгоревших углеводородов. Наиболее эффективной системой повышения мощности дизельного двигателя является турбонаддув. Для создания оптимального давления наддува на всех режимах работы двигателя в системе используется турбонагнетатель с изменяемой геометрией турбины. Для облегчения запуска дизельного двигателя в холодное время применяется система предпускового разогрева, представляющая собой электронно-управляемые свечи накаливания, установленные во впускном коллекторе. Дополнительно на автомобиль может устанавливаться подогреватель дизельного топлива

И так… Задача двигателя - «выдать на-гора» механическую энергию вам вроде понятна. А что же дальше? На что передаётся механическая

энергия ?

На коленчатый вал.

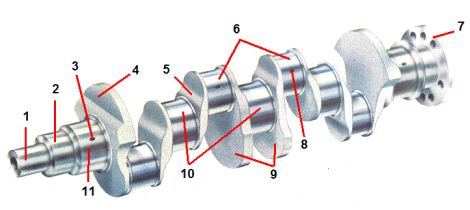

Коленчатый вал – один из наиболее ответственных и дорогостоящих конструктивных элементов двигателя внутреннего сгорания. Он преобразует возвратно-поступательное движение поршней в крутящий момент. Коленчатый вал воспринимает периодические переменные нагрузки от сил давления газов, а также сил инерции движущихся и вращающихся масс.

Коленчатый вал двигателя, как правило, цельный конструктивный элемент, поэтому правильно его называть деталью. Вал изготавливается из стали с помощью ковки или чугуна путем литья. На дизельных и турбированных двигателях устанавливаются более прочные стальные коленчатые валы

И так. Если коленчатый вал – это деталь, то двигатель – это сложная система, о которой мы говорили выше, когда рассматривали системы двигателя. Если вы поймёте, как работает эта система в целом, вам будет легко и просто не только эксплуатировать автомобиль, но и его ремонтировать.

Прежде чем приступать к эксплуатации (а уж тем более, к ремонту) чего-либо неплохо было бы выяснить, КАК это работает. Автомобиль не является исключением. Конечно же, автомобили существенно различаются друг от друга по оснащению, компоновке, мощности и т.д. Но принцип работы у всех автомобилей одинаков - его-то мы сейчас и рассмотрим.

1 .Все начинается с аккумулятора. Поворачивая ключ в замке зажигания вы замыкаете электрическую цепь: Аккумулятор - Стартер.

2.Электрическая энергия аккумулятора преобразуется в стартере во вращательную механическую энергию.

3.Зубья пусковой шестерни стартера входят в зацепление с зубьями маховика и прокручивают его. С маховиком жестко связан коленвал, на котором крепятся шатуны с поршнями (кривошипно-шатунный механизм). Вращательные движения коленвала преобразуются в возвратно-поступательные движения поршня в цилиндре двигателя.

4.С движениями поршней жестко увязаны топливная система, система смазки, система охлаждения и система зажигания автомобиля. Т.е., все эти системы с момента начала движения поршней начинают синхронно работать, выполняя каждая свою "задачу":

5.Система смазки: масляный насос под давлением подает масло из поддона картера во все трущиеся части двигателя, тем самым обеспечивая низкое трение и плавность работы двигателя;

6.Топливная система: топливный насос качает топливо из бензобака (обычно расположенного сзади автомобиля) по топливопроводу в карбюратор (или другое устройство для приготовления горючей смеси), где бензин мелко распыляется и смешивается с потоком воздуха для дальнейшей подачи в камеру сгорания цилиндров двигателя;

7.Система охлаждения: помпа (водяной насос) начинает циркуляцию охлаждающей жидкости из кожуха блока цилиндров двигателя в радиатор и обратно;

8. Система зажигания: катушка зажигания формирует высокое напряжение, которое при помощи распределителя зажигания "снимается" с катушки и распределяется в определенные периоды времени по свечам цилиндров двигателя.

Вся эта сложная система начинает одновременно работать, как только ключ в замке зажигания повернут в позицию "II".

Как только двигатель "запустится" (начнет устойчиво работать) ключ в замке зажигания следует убрать с позиции "II", при этом зубья стартера и маховика уже работающего двигателя разъединяются - двигатель работает автономно. Как только вал генератора раскрутится более 1000 оборотов/минуту, генератор начнет вырабатывать ток и питать все электросистемы автомобиля (до этого питание происходит за счет аккумулятора) и подзаряжать аккумулятор.

Сложно? Пока да. Но я советую Вам при изучении систем двигателя постоянно вoзвращаться к этому тексту для того, что бы изучив их все, осознать принцип работы двигателя в целом.

Раз всё начинается с аккумулятора, с него и начнём.
