Технические характеристики адм-8

Число обслуживаемых животных, голов: 100-200

Число дояров, обслуживающих установку: 2-4 чел.

Число коров, обслуживаемых за 1 ч.:

-установкой: 50-100

-дояром: до 29

Вакуумметрическое давление (при работе всех доильных аппаратов):

-в вакуум-проводе: 45 кПа.

-в молокопроводе: 49 кПа.

Вакуумный насос:

-подача: 60 м³/ч

-число: 1-2 шт.

Число счетчиков молока УЗМ-1: 6 шт.

Доильная установка уда-8 «Тандем» (уда-16 «Ёлочка»)

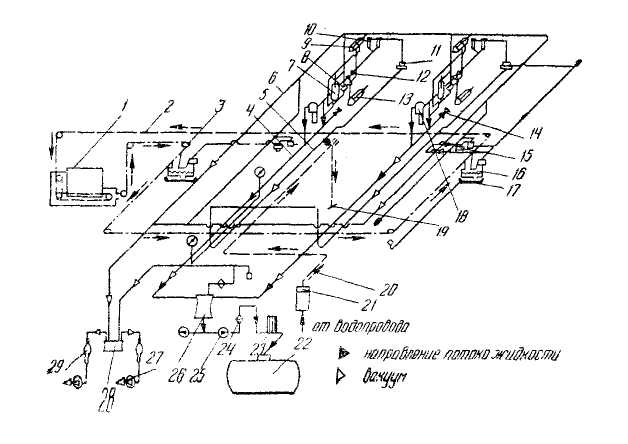

Конструктивно-технологическая схема УДА-8

1 – приводная станция кормораздачи с бункером; 2 – цепочно-шайбовый транспортер; 3 – поворотное устройство; 4 – молокопровод; 5 – вакуум-провод пульсаторов; 6 – вакуум-провод привода дверей и доильных аппаратов; 7 – датчик автомата доения; 8 – пульсоусилитель; 9 – цилиндр додаивания и подъема ловушки; 10 – доильные стаканы; 11 – пульсатор доильного аппарата; 12 – зажим молочного шланга; 13 – цилиндр вывода аппарата из под коровы; 14 – зажим шланга, соединяющего молокопровод с промывочным трубопроводом; 15 – пульт управления дозатором концентрированных кормов; 16 – дозатор концентрированных кормов; 17 – кормушка; 18 – счетчик молока; 19 – распылитель обмыва вымени; 20 – трубопровод теплой воды; 21 – водонагреватель; 22 – молочный резервуар; 23 – охладитель молока; 24 - фильтр; 25 – насос молочный; 26 - воздухоразделитель; 27 – вакуумная установка; 28 – вакуум-баллон; 29 – предохранитель.

Автоматизированная доильная установка УДА-8 «Тандем» применятся для доения коров в доильном зале в индивидуальных станках и первичной обработки молока на племенных, репродукторных фермах и комплексах промышленного типа.

Автоматизированная доильная установка УДА-16 «Ёлочка» служит для группового машинного доения коров в доильных залах и первичной обработки молока на фермах, главным образом с беспривязным или боксовым содержанием коров.

Доильные установки УДА-8 и УДА-16 представляют собой базовую установку соответственно УДТ-8 «тандем» и УДЕ-8А «елочка», которые дополнительно укомплектова­ны доильными автоматами с пневматическим управлением в количестве, соответствующем числу доильных аппаратов (8 и 16).

В составе оборудования установок, кроме станков, входят технологические линии: вакуумные (ва­куумные установки 27 и вакуум-проводы 5 и 6 на привод доильных аппаратов, дозаторов раздачи концентрированных кормов и дверей; молочная (доильные аппараты 10 со счет­чиками 18 (УЗМ-1), молокопроводы 4, воздухоразделитель 26 молочные насосы 25, фильтр 24, охладитель 23 и молоч­ный танк 22, линия кормораздачи (приводная станция 1, цепной транспортер 2, дозаторы 16, пульты управления до­заторами 15, вакуумные трубопроводы 6); линия теплой воды для обмывания вымени (проточный водоподгреватель 21, трубопровод 20 и душевые распылители 19 на шлангах); линия промывки молочного оборудования — водонагреватель электрический 13, автомат промывки с командным пультом 10. шкафом управления 11 и ван­ной 17, трубопровод промывки 1 с промывочными чаш­ками 4.

При доении молоко из доильного стакана ап­парата 10 через доильный автомат 7 и счетчик 18 по молоко- проводу 4 засасывается в воздухоразделитель 26. Маточ­ный насос 25 подает молоко через тканевый фильтр 24 и пластинчатый охладитель 23 в молочный резервуар 22.

Обмывание вымени коров и наружный обмыв доильных аппаратов после доения производят из душевых распыли­телей 19, в которые поступает теплая вода из водонагре­вателя 21 через трубопровод 20.

Вакуумная система работает как во время доения, так и при автоматической циркуляционной промывке установки. Она состоит из двух вакуумных насосов УВУ-60/45 27 и вакуумной магистрали. Для уменьшения пульсаций ва­куума и защиты насоса от попадания в него воды и грязи между вакуумным насосом и вакуумной магистралью уста­новлен вакуум-баллон 28. Для предотвращения возможных поломок лопаток вакуумного насоса при вращении его в обратную сторону (за счет вакуума в вакуумной магистрали и вакуум-баллоне при остановке работы доильной уста­новки) на вакуумной линии перед насосом установлен пре­дохранитель 29.

Во время работы установки поддерживается постоянный вакуум: в молокопроводе — 48 кПа, в вакуум-проводе — 45 кПа.

Во время доения зажим 14 должен быть в закрытом по­ложении, а во время промывки — в открытом.

Технологическая линия с молокопроводом и доильными автоматами проложена вдоль продольных стен траншеи ниже вымени коровы, что обеспечивает стабилизацию ва­куумного режима и способствует улучшению качества мо­лока.

При промывке промывочный или дезинфи­цирующий раствор отсасывается из ванны 17 по промывоч­ным трубопроводам 1, через промывочные чашки прохо­дит доильные аппараты 6, молокопроводы 2 в воздухоразделитель 22. Далее молочный насос 21 перекачивает его через фильтр 25 в ванну. Одновременно из ванны /7 через пластинчатый охладитель 26 промывочный раствор засасывается в воздухоразделитель, обеспечивая промывку охладителя и верхних стенок молокосборника.
