Поставка экскаватора
Экскаватор отгружается с завода-изготовителя, оборудованный обратной лопатой, если в заказе-наряде (или ином аналогичном документе) не предусмотрен другой вид рабочего оборудования.
На фарной балке поворотной платформы экскаватора с правой стороны крепится фирменная табличка, содержащая данные о заводе-изготовителе, индекс экскаватора, заводской номер.
Заводские номера узлов, вносимые в Паспорт, располагаются в указанных ниже местах (рис. 81):
№ стрелы - в основании стрелы, внизу на боковине с правой стороны по ходу движения.
№ рукояти – на нижнем листе у сопряжения с ковшом.
№ поворотной платформы – передний правый край опорного листа поворотной платформы в районе расположения правого пальца крепления стрелы.
№ ходовой рамы - на верхнем листе рамы в переднем левом углу по ходу движения.
№ моста переднего – спереди на вертикальном листе моста приводного (переднего), с правой стороны от главной передачи.
№ моста заднего – сзади на вертикальном листе моста неуправляемого, с левой стороны от главной передачи.
№ коробка перемены передач (КПП) – снизу на вертикальном листе КПП со стороны стояночного тормоза.
№ гидрораспределителя – на плите распределителя сверху длинной стороны сзади по ходу движения.
Запасные части, инструмент, принадлежности, а также детали, снимаемые на время транспортировки (зеркало заднего вида, щетка и рычаг стеклоочистителя и т.п.), упаковываются в ящик, на котором наносится маркировка в соответствии с заказом-нарядом.
Эксплуатационные документы укладываются в ящик ЗИП или в кабину.

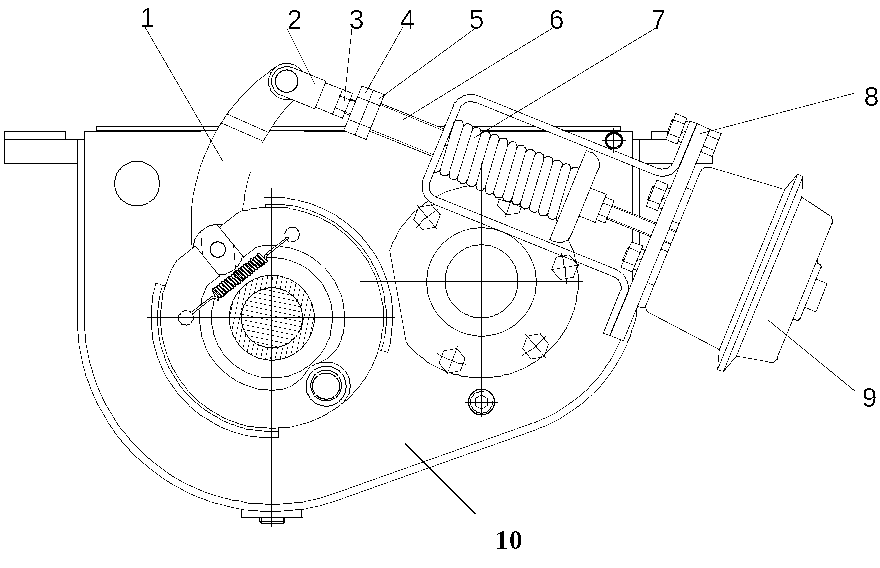

№ КПП

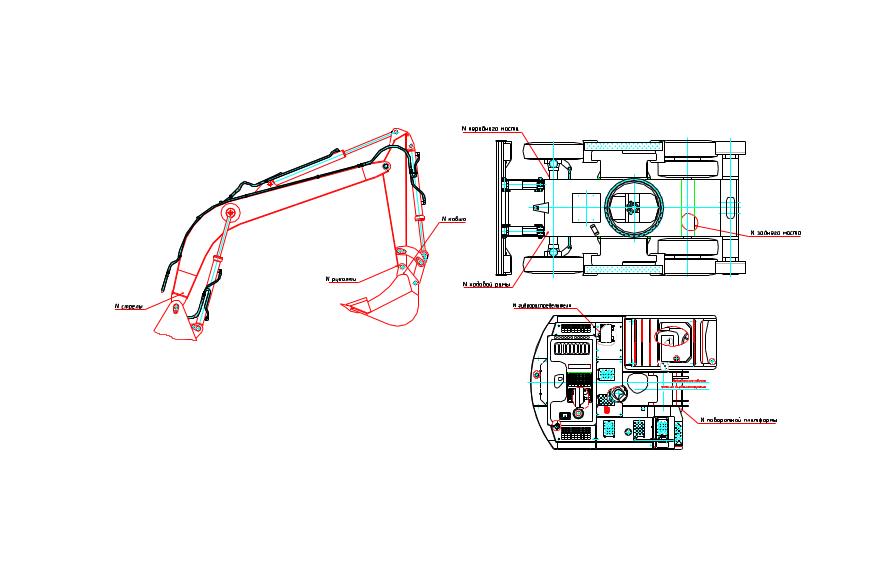

Рис. 81 Схема расположения номеров узлов экскаватора
Порядок сборки и установки кронштейна номерного знака
на кабину экскаватора.
1. Установить на кронштейн 1 фонарь подсветки 19 при помощи винтов и
гаек М4.
2. Установить в отверстие Ø11 кронштейна втулку предохранительную 4.
3. Установить провод «массы», присоединив один его конец к контакту на фонаре, а другой к резьбовой детали на кронштейне около предохранительной втулки винтом М6.
4. Установить кронштейн 1, с установленными на него вышеперечисленными деталями, на кронштейн расположенный в левой задней части крыши кабины, при помощи
3-х болтов М8.
5. Закрепить конец провода, выходящего из отверстия в каркасе кабины около кронштейна, на втором контакте фонаря подсветки.
6. Установить пластиковый кожух 2 при помощи винтов М6.
Рис.82 1.кронштейн номерного знака, 2.кожух, 4.втулка предохранительная,
10.болт М8, 11.винт М6, 12.винт М4, 13.гайка М4, 14.шайба4, 15.шайба 6,
16.шайба 8,17.шайба 18.шайба С8,19. фонарь
ПРИЛОЖЕНИЕ 1
Классификация грунтов
Категория грунта |
Наименование характерных грунтов |
I |
Песок-супесок Растительный грунт и торф |
II |
Лессовый суглинок Рыхлый влажный лесс, гравий размером до 15 мм |
III |
Жирная глина, тяжелый суглинок, крупный гравий, лесс естественной влажности |
IV |
Ломовая глина, суглинок со щебнем
|
V |
Отвердевший лесс, мягкий мергель, опока, трепел
|
VI |
Крепкий мергель, мягкий трещиноватый скальный грунт |
VII |
Скальный грунт и руда |
