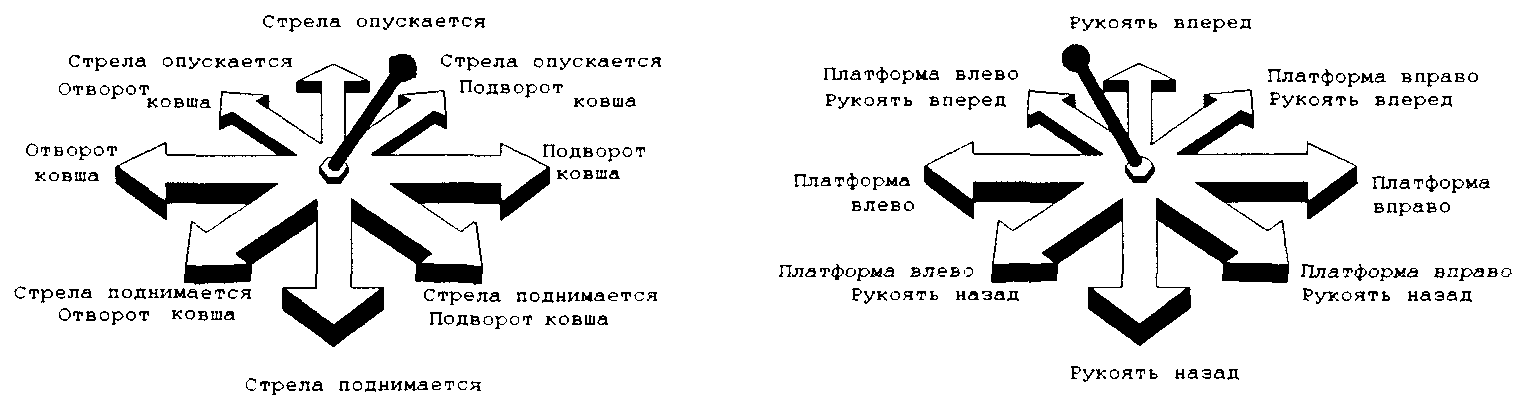

Положение рычагов для совмещения операций рабочего цикла
Наименование и назначение органа управления, прибора |
Условный символ |
Положение или направление движения органа управления; характер показаний прибора |
Состояние или действия управляемого механизма, системы |
Примечание |

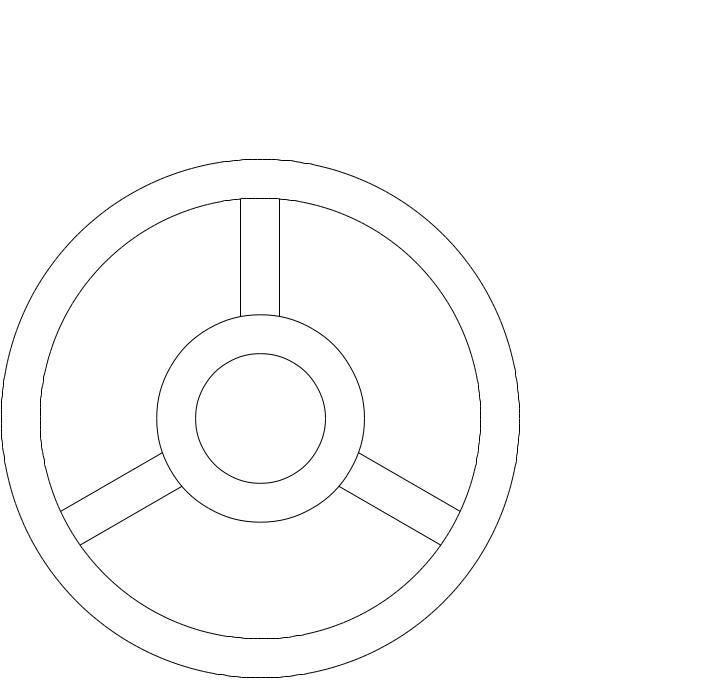

Рулевое колесо |
|
Рулевое колесо вращается по часовой стрелке Рулевое колесо вращается против часовой стрелке |
Передние колеса поворачиваются направо Передние колеса поворачиваются налево |
|

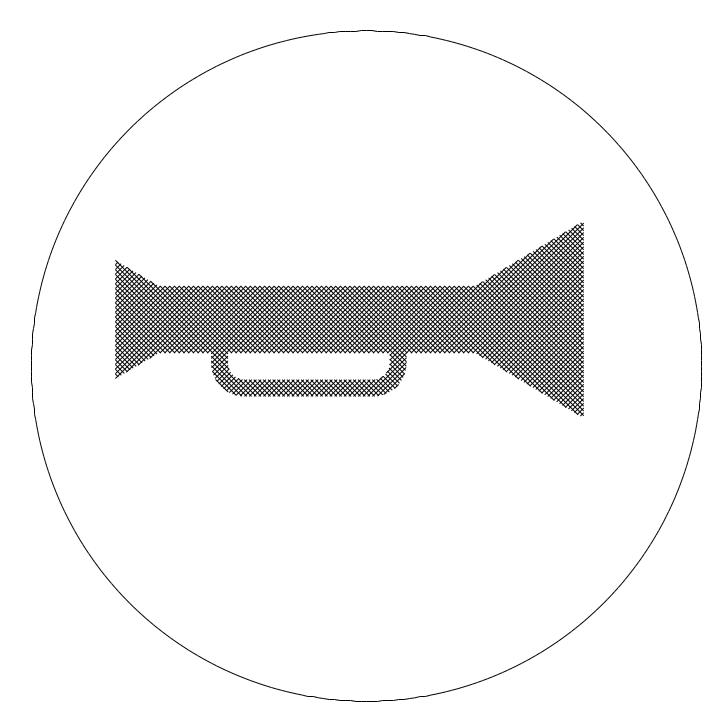

Кнопка звукового сигнала |
|
Кнопка нажата |
Подается звуковой сигнал |
|
Педаль управления тормозами колес |
|
Педаль нажата
|
Колеса экскаватора затормаживаются |
|

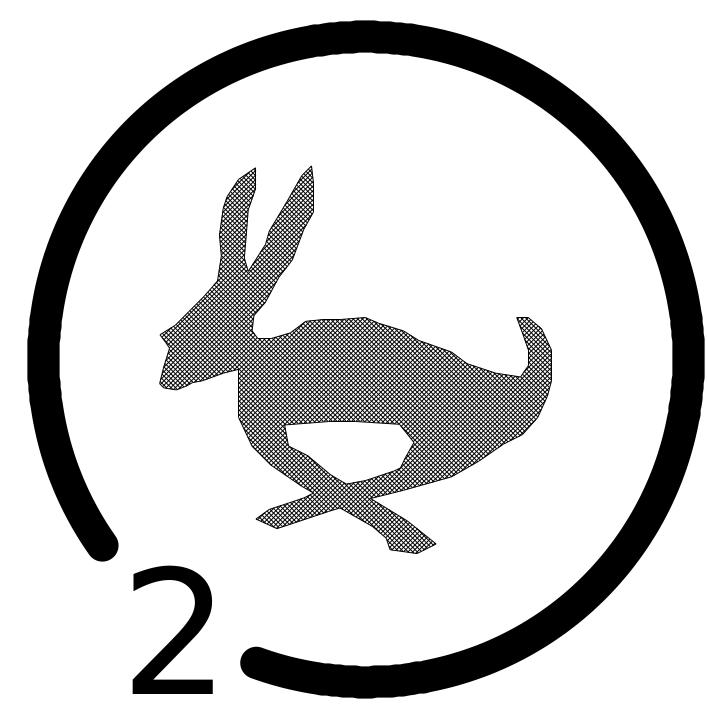

Педаль добавки хода |
|
Педаль нажата
|
Экскаватор движется в сторону переднего моста с увеличенной скоростью, если рычаг управления передвижением повернут вперед
|
|

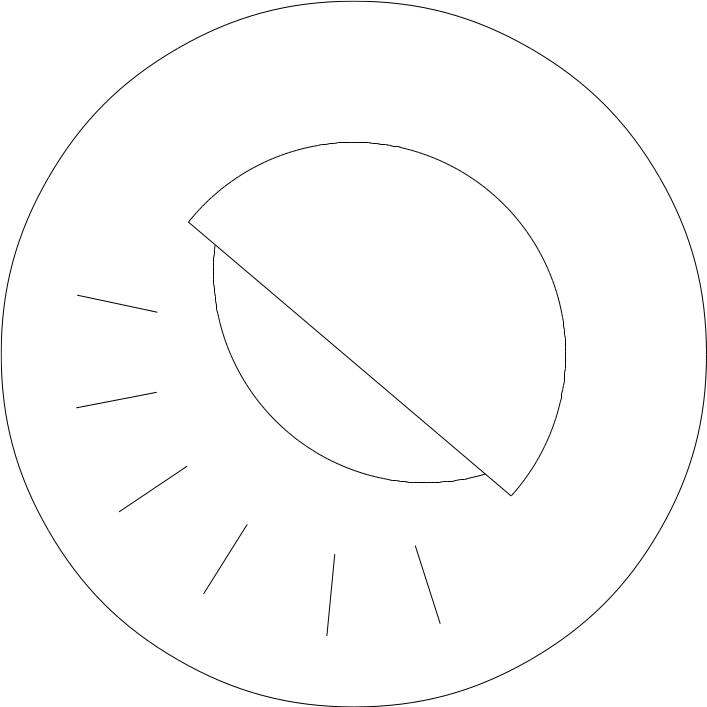

Включатель отопителя |
|
Кнопка нажата один раз
Кнопка нажата второй раз
|
Отопитель включен
Отопитель выключен |
|

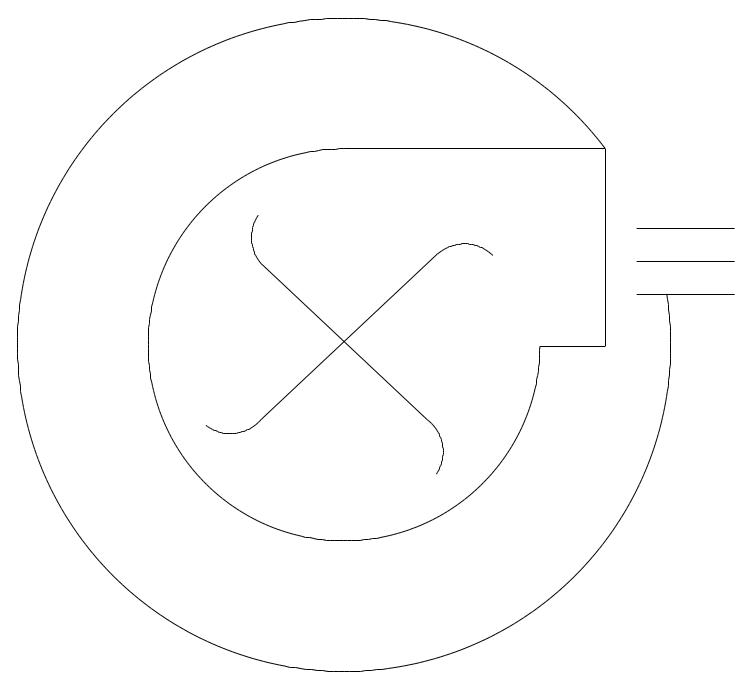

Включатель головного вентилятора |
|
Кнопка нажата один раз
Кнопка нажата второй раз
|
Вентилятор включен
Вентилятор выключен |
|

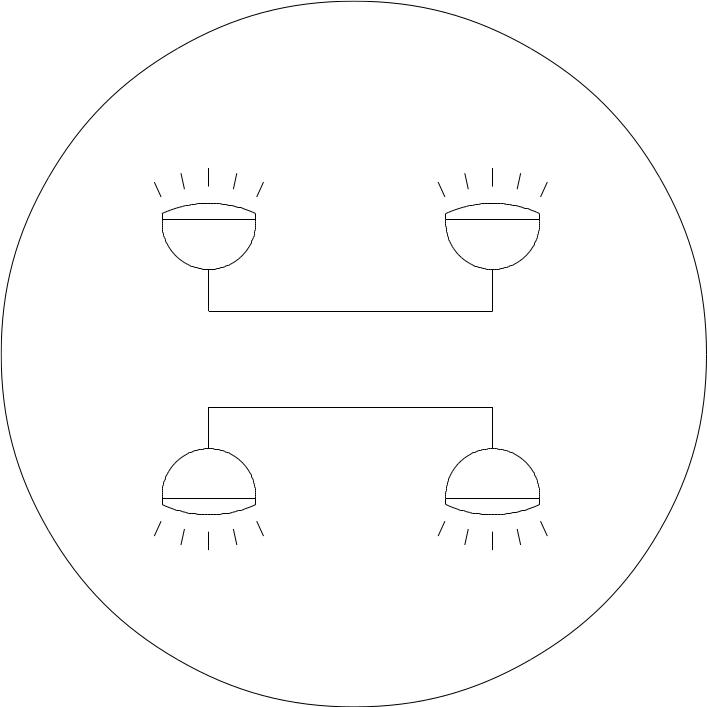

Включатель прожекторов |
|
Кнопка нажата один раз
Кнопка нажата второй раз
|
Прожектор включен
Прожектор выключен |
|
Включатель габаритных огней |
|
Кнопка нажата один раз
Кнопка нажата второй раз
|
Габаритные огни включены
Габаритные огни выключены |
|
Включатель предпускового подогрева двигателя |
|
Ручка повернута до упора влево
Ручка поворачивается до упора вправо |
Подогреватель отключен
Загорается зеленая лампочка на выключателе, подогреватель включается
|
|
Наименование и назначение органа управления, прибора |
Условный символ |
Положение или направление движения органа управления; характер показаний прибора |
Состояние или действия управляемого механизма, системы |
Примечание |
Рычаг управления передвижением |
*
|
Рычаг находится в нейтральном положении
Рычаг зафиксирован в положении «вперед»
Рычаг зафиксирован в положении «назад» |
Экскаватор стоит на месте
Экскаватор движется в сторону переднего моста
Экскаватор движется в сторону заднего моста
|
Скорость передвижения изменяется пропорционально углу поворота рычага и достигает наибольшего значения при фиксированном положении рычага
|

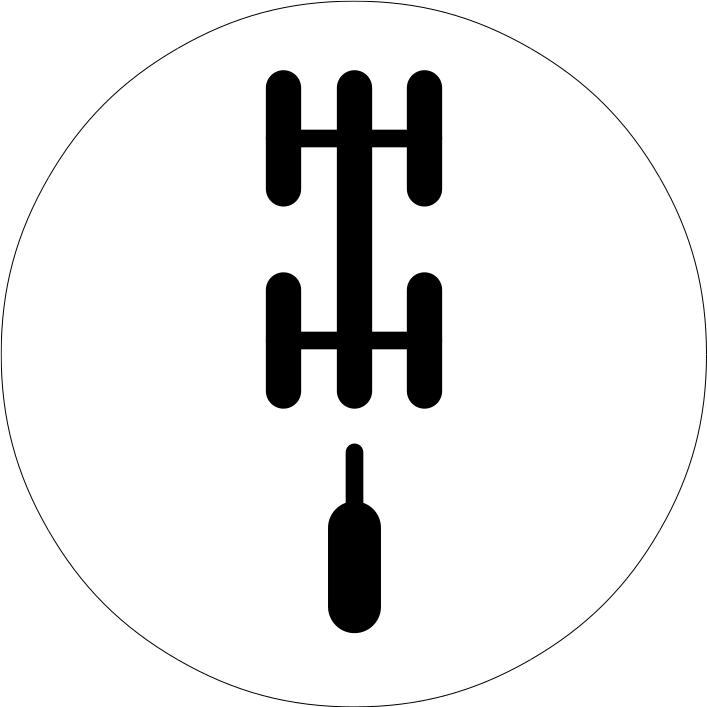

Включатель переключения передач и включения переднего моста |
|
Кнопка нажата один раз
Кнопка нажата второй раз (выключена)
|
Включена вторая передача. Передний мост выключен
Включены первая передача и передний мост
|
|
Включатель стояночного тормоза |
|
Кнопка нажата один раз
Кнопка нажата второй раз (выключена)
|
Экскаватор расторможен (стояночный тормоз выключен, сигнальная лампочка не горит). Рычагом управления опорами можно производить управление только опорой-отвалом
Экскаватор заторможен (сигнальная лампочка горит). Управление опорой-отвалом и откидными опорами сблокировано и производится рычагом управления опорами
|
|
