11. Дроссель с обратным клапаном (рис. 55)
Дроссель с обратным клапаном, установленный на трубопроводе механизма подъема рукояти, служит для ограничения скорости опускания рукояти.
Конструкция дросселя позволяет пропускать свободно поток через обратный клапан 2 от распределителя и ограничивать поток в обратном направлении. Изменением положения корпуса поворотного 3 относительно корпуса 1 устанавливается определенное сечение проходного отверстия, определяющее необходимую скорость опускания рукояти.

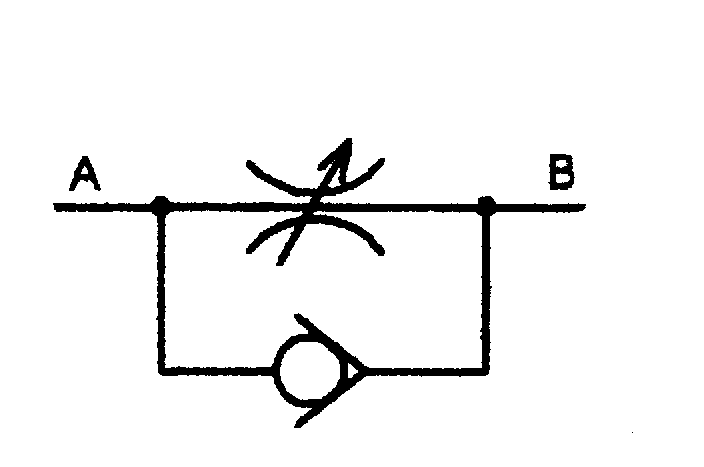

Условное
графическое изображение
Рис. 55 Дроссель с обратным клапаном
1 – корпус; 2 – клапан; 3 – корпус поворотный; 4 – кольцо 060-065-30-2-3 ГОСТ 18829-73.
12. Гидравлический рулевой механизм (рис. 56)
Гидравлический рулевой механизм (гидроруль) представляет собой сблокированный с насосом-мотором следящий гидрораспределитель, входным сигналом для которого является вращение рулевого колеса; объем рабочей жидкости, подаваемой от насоса-дозатора к гидроцилиндру, пропорционален углу поворота руля.
Гидроруль выполнен со встроенным усилителем потока и при работе без питающего насоса имеет уменьшенную подачу, равную номинальному рабочему объему, обеспечивая возможность управления экскаватором в аварийном режиме.
Встроенные предохранительный, обратный, противоударный и противовакуумный клапаны предохраняют гидроруль от перегрузок по давлению, вытекания рабочей жидкости при обрыве трубопровода питания, скачков давления в результате ударных воздействий дороги на колеса.
I Регулировка
предохранительного клапана
Регулировка
противоударного клапана

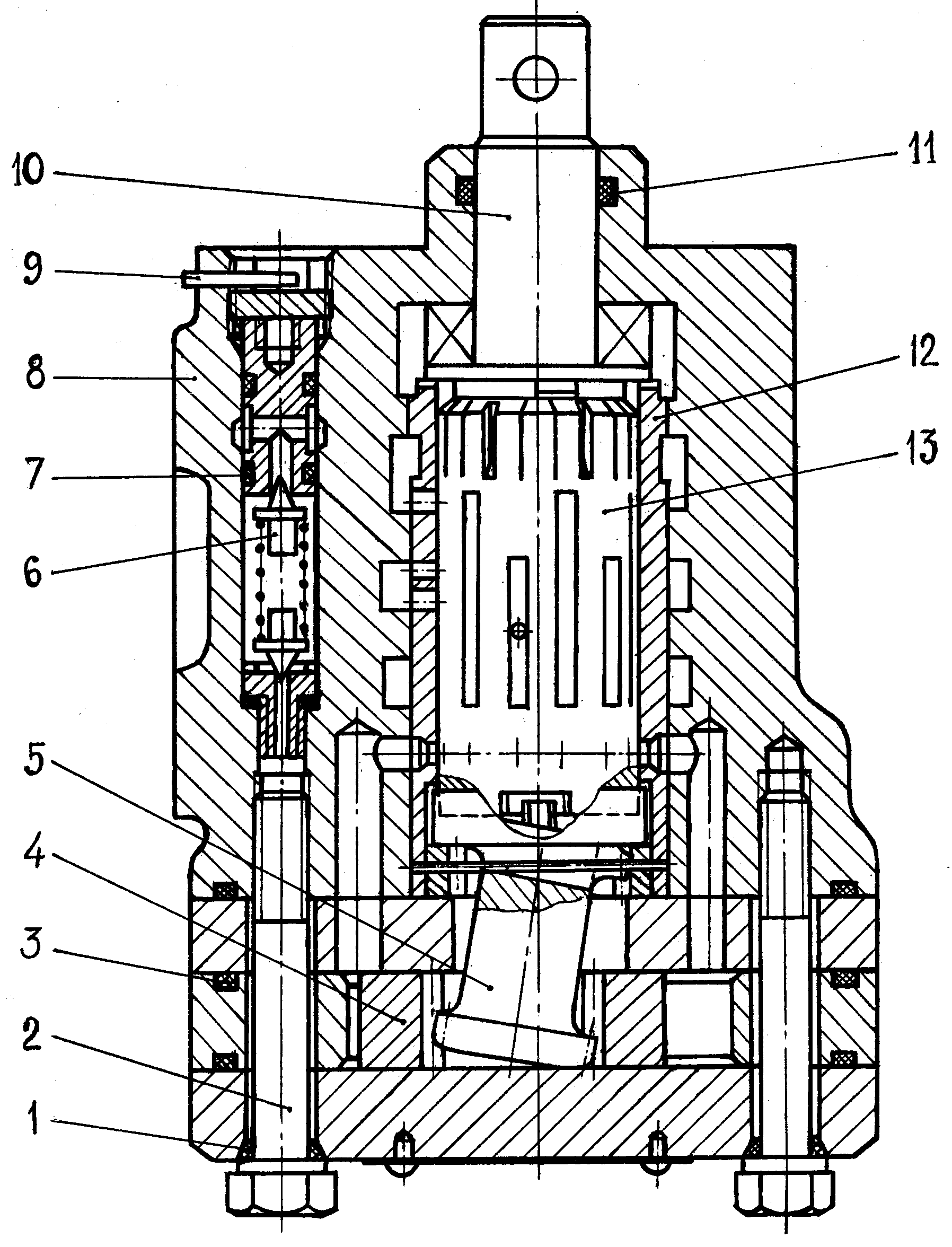

Рис. 56 Гидравлический рулевой механизм

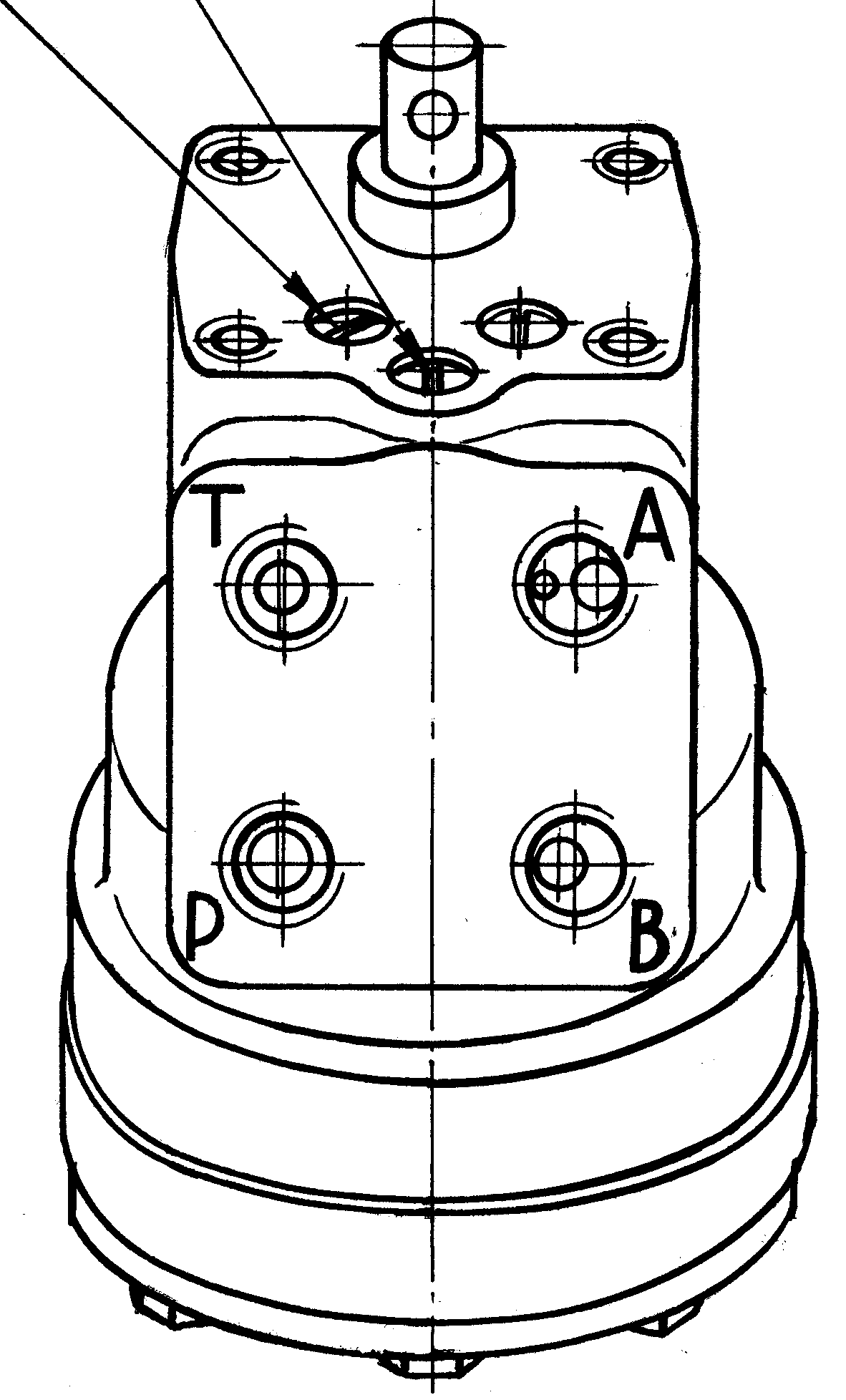

I - схема подключения гидролиний к гидрорулю
Присоединительные отверстия:
Р - напорное; Т - сливное; А, В - рабочие отводы, соединенные с гидроцилиндрами поворота колес
1, 3, 7 - уплотнительные кольца; 2 - болт; 4 - центральная шестерня; 5 - кардан; 6 - противоударный клапан; 8 - корпус; 9 - штифт; 10 - вал; 11 - грязесъемник; 12 - втулка; 13 - золотник.
13. Центральный коллектор
ВНИМАНИЕ! На экскаваторе может быть установлен центральный коллектор 314-02-71.00.850 или 312-04-71.00.500. Вариант исполнения коллектора ведет за собой изменение условий буксировки и компоновки пневмосистемы экскаватора.

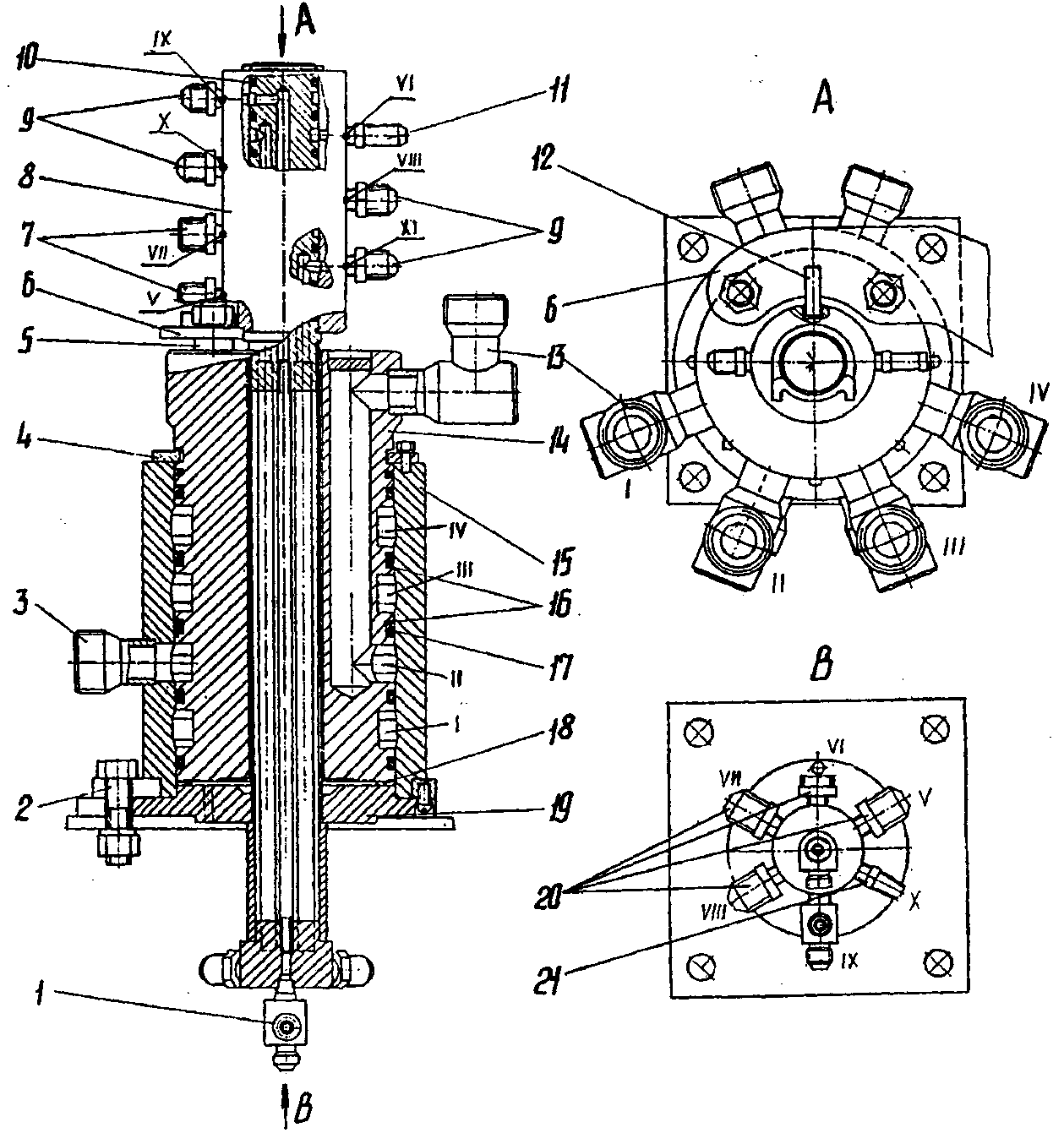

Центральный коллектор (рис. 57), установленный по оси вращения платформы, крепится на ходовой раме экскаватора болтами 2. Коллектор состоит из корпуса 8, колонки 14, гильзы 15, цапфы 19. Корпус 8 и колонка 14 вращаются вместе с поворотной платформой, увлекаемые кронштейном 6 с фиксатором 12, закрепленным на шпильках 5, приваренных к колонке. Гильза 15 и цапфа 19 не вращаются, так как жестко связаны с ходовой рамой. Рабочая жидкость подводится к колонке 14 от гидрораспределителей через приварные угольники 13, проходит по продольным каналам, оканчивающимися кольцевыми проточками на колонке 14, и из них - через отверстия в гильзе 15 и штуцерах 3 - отводится к гидромотору КПП и гидроцилиндрам опор.
Трубопроводы пневмоуправления на поворотной платформе подсоединяются к штуцерам 7, 9 и 11 корпуса 8, от которых сжатый воздух и рабочая жидкость поступают по продольным каналам цапфы 19 к штуцерам 1, а от них по трубопроводам - к соответствующим исполнительным механизмам на ходовой части.
Для разделения потоков в цапфе и колонке размещены уплотнительные кольца 10 и 17. В колонке 14, где под высоким давлением проходят большие потоки рабочей жидкости, кроме того, установлены защитные фторопластовые шайбы 16.
1, 7, 9, 11, 20, 21 - штуцера; 2 - болт; 3 - приварной штуцер; 4 - полукольцо; 5 - приварная шпилька; 6 - кронштейн; 8 - корпус; 10, 17 - уплотнительные кольца; 12 - фиксатор; 13 - приварной угольник; 14 - колонка; 15 - гильза; 16 - защитная шайба; 18 - шайба; 19 – цапфа
I, IV - гидропривод откидных опор и опоры-отвала; II, III - гидропривод гидромотора коробки перемены передач; V, VII - рулевое управление; VI - дренаж рабочей жидкости в гидробак; VIII - пневмопривод тормозов колес; IX - пневмопривод стояночного тормоза; X - пневмопривод переключения передач; XI – привод управления гидромотором хода.
