Гидросхема обеспечивает следующие гарантированные совмещения движений:
Поворот платформы – Стрела Ход экскаватора - Рукоять Стрела - Рукоять
- Рукоять - Стрела Ковш - Рукоять
- Ковш - Ковш
- Отвал

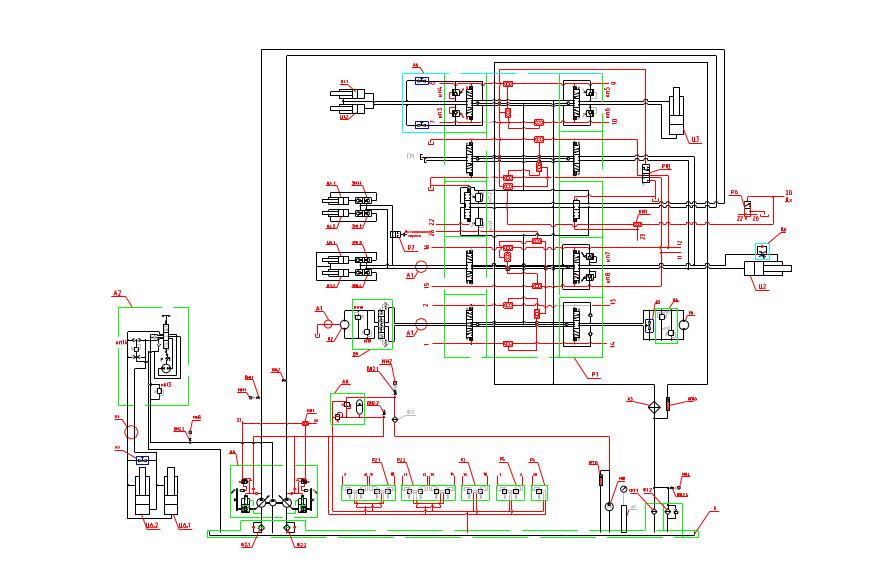

Рис. 33 Принципиальная гидравлическая схема экскаватора ЕК-12

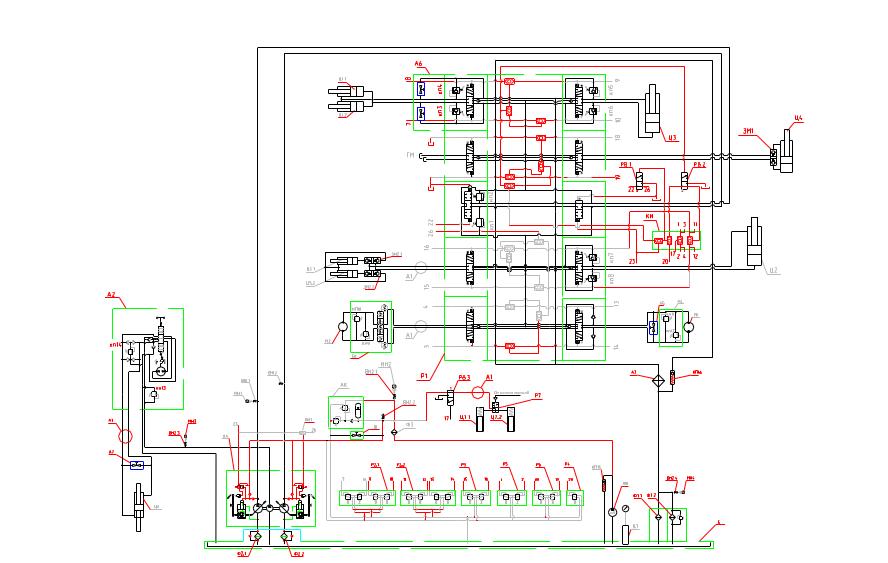

Рис. 34 Принципиальная гидравлическая схема экскаватора ЕК12-20
Наименование и обозначение составных частей гидросистемы экскаватора ек-12
Обозначение |
Наименование |
Кол. |
Прим. |
А1 |
Коллектор центральный 314-02-71.00.850 или 312-04-71.00.500 |
1 |
|
А2 |
Механизм рулевой НДМ-80-У250-8-У ТУ23.5785851.1-91 |
1 |
|
А3 |
Калорифер |
1 |
|
А4 |
Блок клапанов 312-04-80.01.500 |
1 |
|
А5 |
Кран запорный ЭО-3323А.08.07.500-10 |
1 |
|
А6 |
Блок плавающего положения стрелы 520.35.00.000 |
1 |
|
А7 |
Кран буксировочный 314-02-71.00.450 |
1 |
|
АК |
Пневмогидроаккумулятор 64002.10.000 |
1 |
|
Б |
Гидробак 312-04-80.09.000-10 |
1 |
|
БК |
Блок переливных клапанов с ПОУ У4620.41.00.000 |
1 |
|
ВН1.1-ВН1.2 |
Включатель манометра ЭО-3323.01.82.680 |
2 |
|
ВН2.1-ВН2.4 |
Включатель манометра ЭО-3322А.23.02.260 |
4 |
|
Др |
Дроссель с обратным клапаном 62900А |
1 |
Для ЕК-12 |
ЗМ1.1-ЗМ1.4 |
Гидрозамок двухсторонний 13.71.80.670/680 |
2/2 |
Для ЕК-12 |
ЗМ1 |
Гидрозамок двухсторонний 13.71.80.730 |
1 |
Для ЕК12-20 |
ЗМ2.1-ЗМ2.2 |
Гидрозамок двухсторонний 13.71.80.670/680 |
1/1 |
Для ЕК12-20 |
КП15 |
Клапан подпорный ЭО-3323А.08.07.110-20 |
1 |
|
КП16 |
Клапан предохранительный 314-02-80.01.600 |
1 |
|
М1 |
Гидромотор с блоком обратнопредохранительных клапанов, подпиточными клапанами и механизмом объединения полостей 410.0.56.W.A5.F34 или 410.0.56.006.03 |
1 |
|
М2 |
Гидромотор аксиально-поршневой 310.3.112 или 410.112 |
1 |
|
МН1 |
Манометр МП3-60МПах1,5 черт. 1 ТУ25.02.943-74 |
1 |
|
МН2 |
Манометр масляный с демпфером Ø60 МТП-3-10 МПа-1,5 ТУ 25-7310.0045-87 |
1 |
|
МН3 |
Манометр масляный с демпфером Ø60 МТП-3-16 МПа-1,5 ТУ 25-7310.0045-87 |
1 |
|
МН4 |
Манометр масляный с демпфером Ø60 МТП-3-1 МПа-1,5 ТУ 25-7310.0045-87 |
1 |
|
НА |
Насосный агрегат 333.3.55.100.220 |
1 |
|
НШ |
Насос шестеренчатый НШ-10 ГОСТ 8753-80 |
1 |
|
Р1 |
Гидрораспределитель 312-01-520.00ГР |
1 |
|
Р2.1-2.2 |
Блок управления 13.80.04.500 или 100 ВНМ-03(-11) |
2 |
|
Р3 |
Блок управления 13.80.04.820 |
1 |
|
Р4 |
Блок управления 13.80.04.920-20 |
1 |
|
Р5 |
Блок управления 13.80.04.940 |
1 |
|
Р6 |
Блок управления 13.80.04.960-10 |
1 |
Для ЕК12-20 |
Р7 |
Клапан пневмогидравлический 312-04-71.00.200 |
1 |
Для ЕК12-20 |
Р7 |
Клапан пневмогидравлический ЭО-3322Б.60.05.000 |
1 |
Для ЕК-12 |
Р8 |
Гидрораспределитель ЭО-3323.07.10.010 |
1 |
Для ЕК-12 |
Р8.1-Р8.3 |
Гидрораспределитель ЭО-3323.07.10.010 |
3 |
Для ЕК12-20 |
Р10 |
Гидрораспределитель ЭО-3323А.07.21.010 |
1 |
Для ЕК-12 |
Ф1.1-Ф1.2 |
Фильтр магистральный с фильтроэлементами 55P-661А-1-06 ТУ55.11224.00 или ПЗМИ-ГС-661 (Реготмас 661-1-05) |
2 |
|
Ф2.1-Ф2.2 |
Фильтр всасывающий MSZ-303 BMCVB или SF0180S125W/-B0.2 |
2 |
|
Ф3 |
Фильтр напорный MDM101CD1CB300X или APM 37 |
1 |
|
Ц1.1-Ц1.2 |
Гидроцилиндр стрелы (100х63х1000) 100-63-10.02.000-11 |
2 |
|
Ц2 |
Гидроцилиндр рукояти (110х80х1100) 110-80-11.02.000-11 |
1 |
|
Ц3 |
Гидроцилиндр ковша (100х63х900) 412-00-73.04.000-11 |
1 |
|
Ц4 |
Гидроцилиндр складывания (125х80х600) 125-80-06.01.000 |
1 |
Для ЕК12-20 |
Ц4.1-Ц4.2 |
Гидроцилиндр выносных опор (125х80х400) ЭО-3323А.71.82.000-11 |
2 |
Для ЕК-12 |
Ц5.1-Ц5.2 |
Гидроцилиндр отвала (100х63х250) 13.20.69.000-11 |
2 |
|
Ц6 |
Гидроцилиндр поворота колес (80х50х180) 080-50-02.01.000 |
1 |
Для ЕК12-20 |
Ц6.1-Ц6.2 |
Гидроцилиндр поворота колес (60х30х203) ЭО-3323.71.80.300/400 |
1/1 |
Для ЕК-12 |
Ц7.1-Ц7.2 |
Гидростабилизатор (80х130) 312-12-71.01.000/312-12-71.02.000 |
1/1 |
Для ЕК12-20 |
Ш |
Шунт 312-04-80.04.010 |
1 |
Для ЕК12-20 |
