Органы управления экскаватором и контрольно-измерительные приборы
Наименование и назначение органа управления, прибора |
Условный символ |
Положение или направление движения органа управления; характер показаний прибора |
Состояние или действия управляемого механизма, системы |
Примечание |

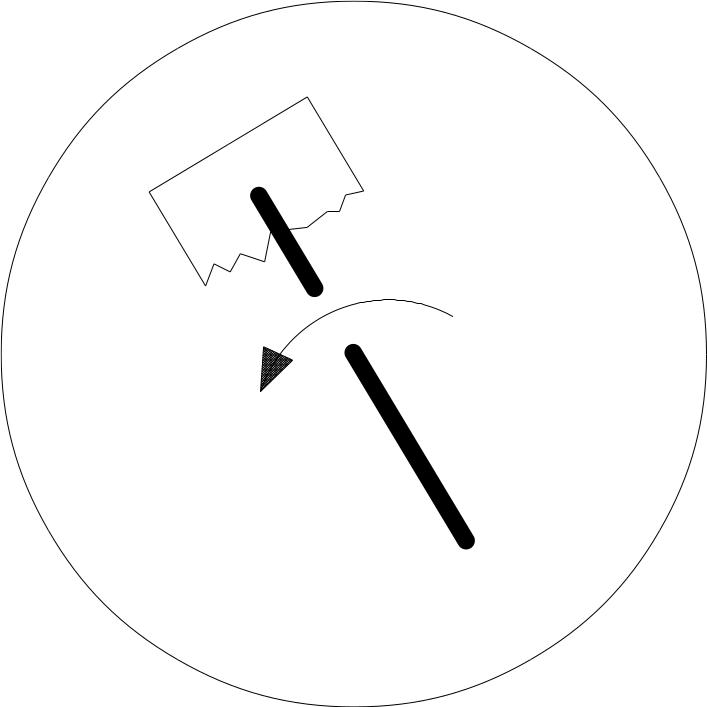

Педаль управления отвалом
|
|
Педаль нажата вперед
Педаль нажата назад |
Отвал опускается
Отвал поднимается
|
|
Включатель “массы” - главный включатель электрической системы |
|
Кнопка нажата один раз
Кнопка нажата второй раз |
Замыкается электрическая сеть
Электрическая сеть разомкнута |
|

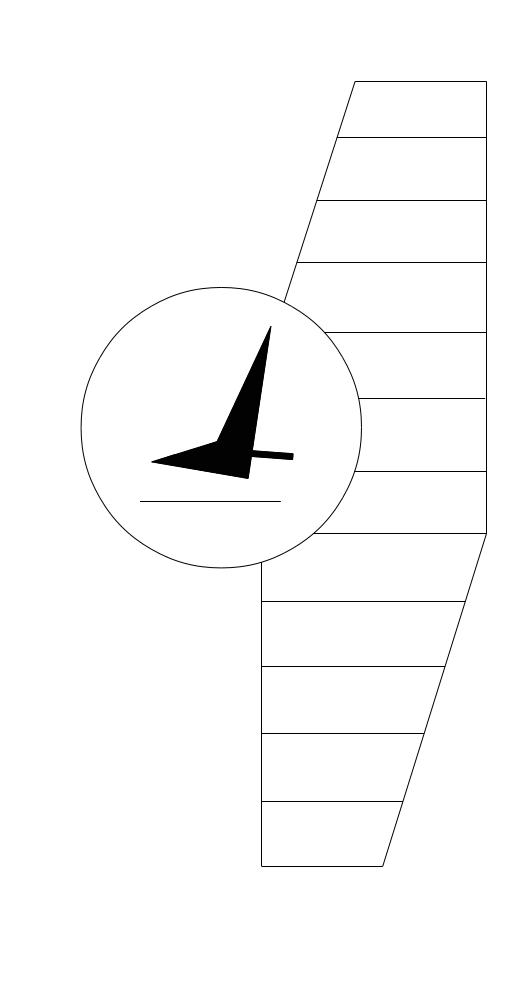

Включатель электрофакельного подогревателя |
|
Кнопка нажата и удерживается 30…40 с |
Происходит предпусковой подогрев двигателя (нагрев спирали ЭФП) |
|

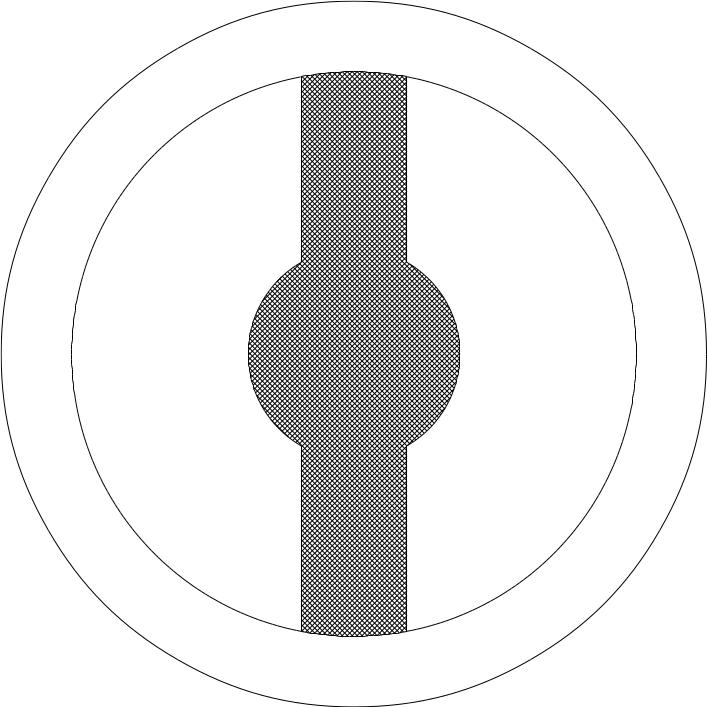

Стопор поворотной платформы |
|
Стопор поднят
Стопор опущен в прорезь пола |
Поворотная платформа может свободно поворачиваться относительно ходовой рамы Поворотная платформа жестко зафиксирована относительно ходовой рамы |
|
Рычаг управления подачей топлива в двигатель |
|
Рычаг поворачивается вперед Рычаг поворачивается назад |
Увеличивается частота вращения вала двигателя Уменьшается частота вращения вала двигателя |
|

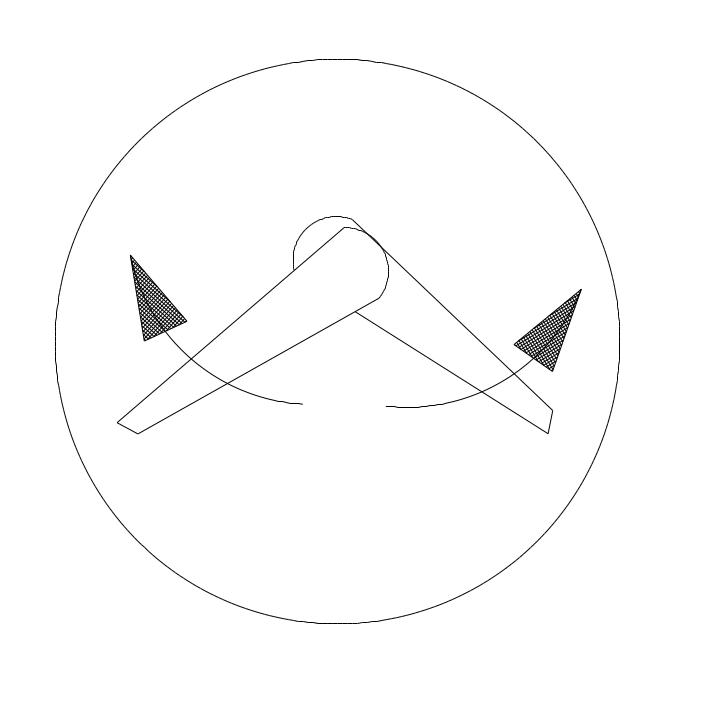

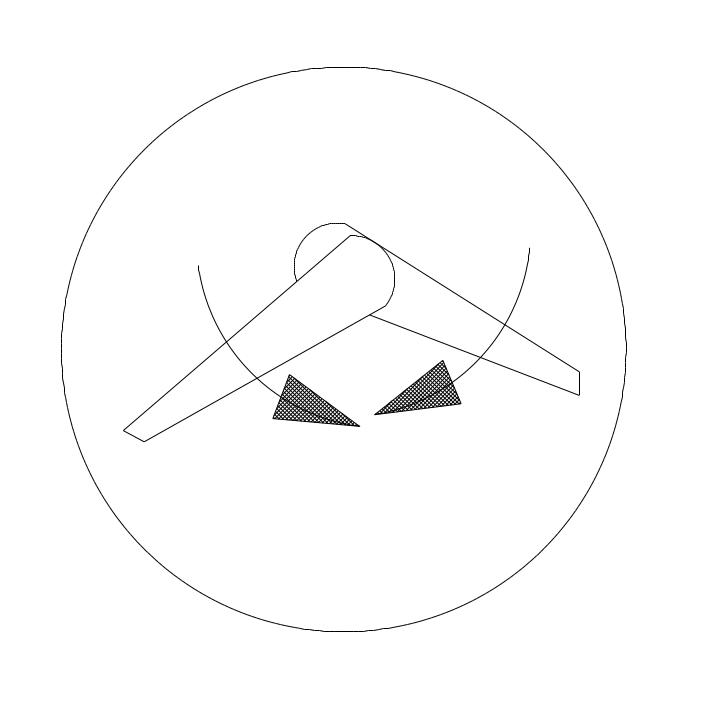

Рычаг управления складыванием стрелы |
*
|
Рычаг находится в нейтральном положении
Рычаг поворачивается «от себя»
Рычаг поворачивается «на себя»
|
Нижняя стрела неподвижна относительно верхней
Стрела раскладывается
Стрела складывается |
|
Наименование и назначение органа управления, прибора |
Условный символ |
Положение или направление движения органа управления; характер показаний прибора |
Состояние или действия управляемого механизма, системы |
Примечание |

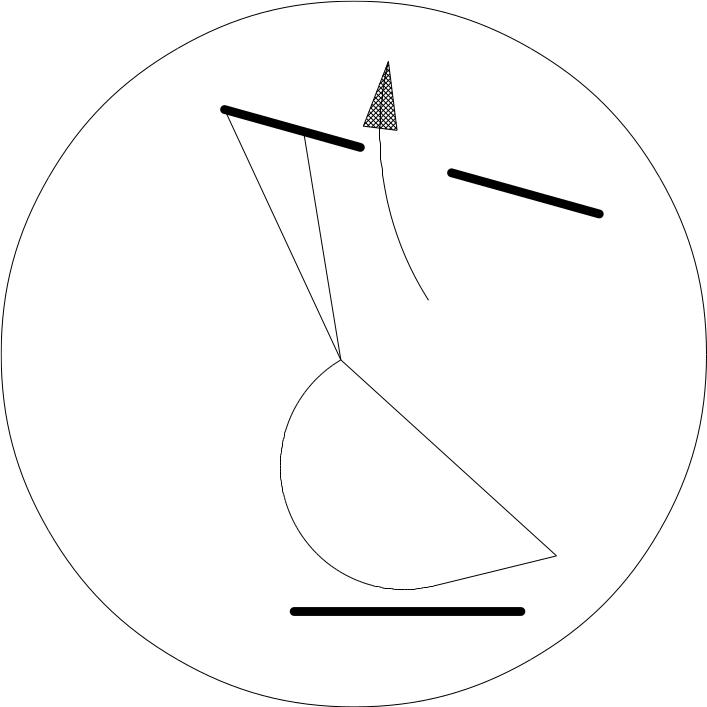

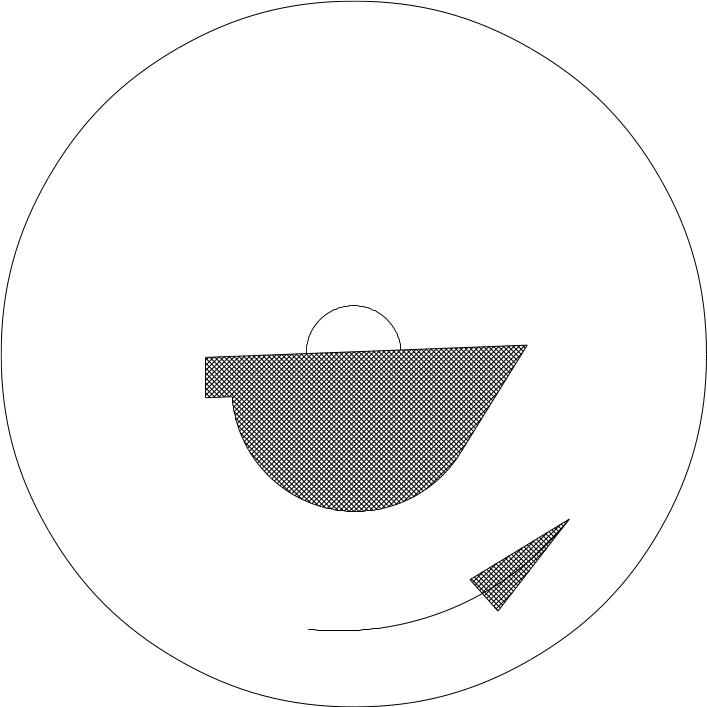

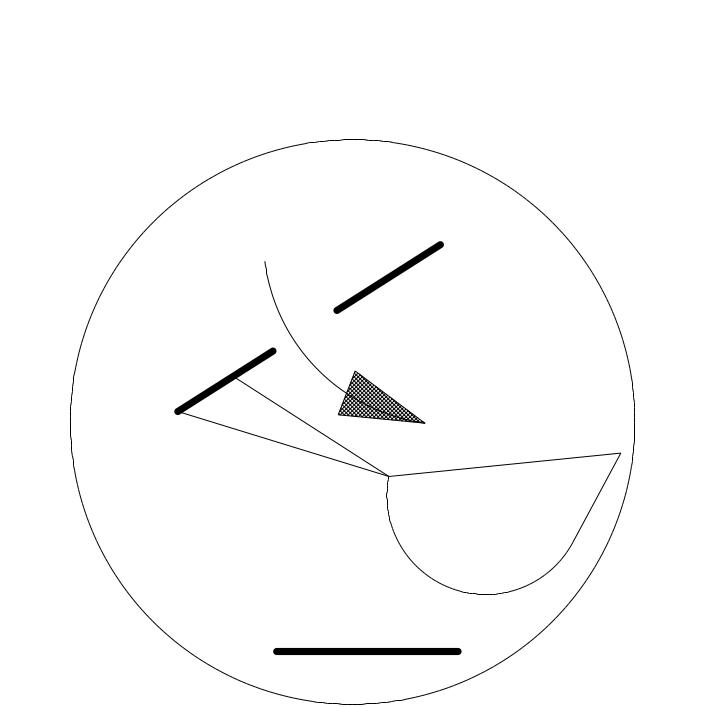

Рычаг управления стрелой и ковшом
|
*
|
Рычаг находится в нейтральном положении
Рычаг поворачивается «на себя»
Рычаг поворачивается «от себя»
Рычаг поворачивается направо
Рычаг поворачивается налево
|
Стрела и ковш неподвижны относительно поворотной платформы Стрела поднимается
Стрела опускается
Происходит загрузка ковша
Происходит выгрузка материала из ковша
|
|
Рычаг управления поворотом платформы и рукояти
|
*
|
Рычаг находится в нейтральном положении
Рычаг поворачивается налево
Рычаг поворачивается направо
Рычаг поворачивается «на себя»
Рычаг поворачивается «от себя» |
Платформа и рукоять экскаватора неподвижны относительно ходовой рамы Платформа поворачивается влево (против часовой стрелки)
Платформа поворачивается вправо (по часовой стрелке)
Рукоять с ковшом двигается назад
Рукоять с ковшом двигается вперед и вверх |
|
