1.2.1. Зубчатая передача

Шестерня 7 (рис. 23), закрепленная на выходном валу гидромотора 5, передает крутящий момент шестерни 21. Шестерня 24, установленная на подшипниках 23 на валу 22 вторым наружным зубчатым венцом, находится в постоянном зацеплении с шестерней 9, закрепленной на валу-шестерне 10. Вал-шестерня 10 находится в зацеплении с шестерней 19, установленной на подшипниках 20 на валу 22.

Вал 22 и вал-шестерня 10 установлены на подшипниках в расточках корпуса 6.

Крутящий момент передается валу 22 через полумуфту 21, имеющую возможность перемещаться по шлицам вдоль оси этого вала, входя в зацепление с внутренними зубчатыми венцами либо шестерни 24, либо шестерни 19, включая при этом соответственно 2-ю или 1-ю передачи.

На одном из концов вала 22 установлена шестерня 26, по зубчатому венцу которой может перемещаться полумуфта 27.

При работе гидромотора 5 крутящий момент постоянно передается на задний мост экскаватора, передний же мост может быть либо включен, либо отсоединен от выходного вала 22.

Для включения переднего моста необходимо ввести полумуфту 27 в зацепление с шестерней 26, жестко закрепленной на конце вала 22.

Управление перемещением полумуфты 21 и полумуфты 27 осуществляется механизмом переключения передач и включения моста нажатием на кнопку выключателя, установленного в кабине.

Включение переднего моста происходит одновременно с включением 1-й передачи, выключение моста - одновременно с включением 2-й передачи.

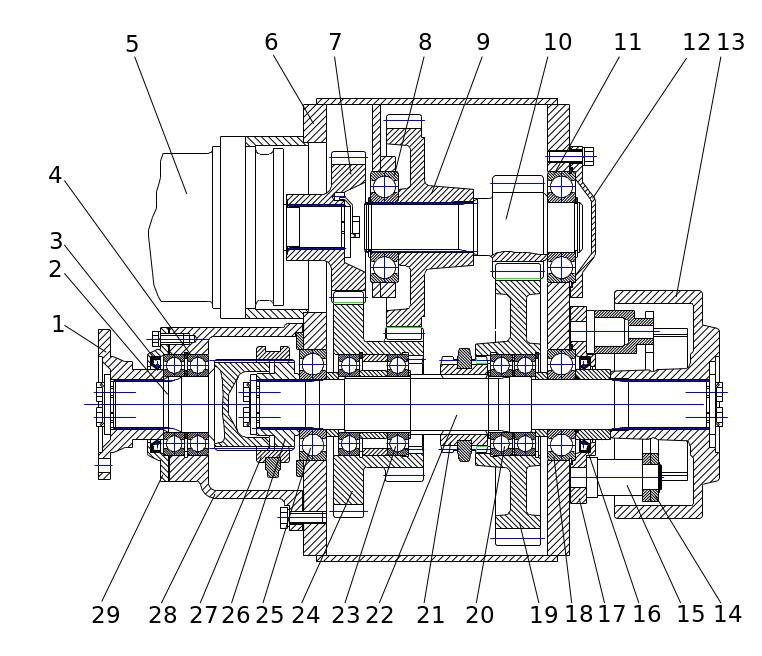

Рис. 23 Коробка перемены передач

1 - фланец; 2 - вал-полумуфта; 3, 16 - манжеты; 4, 8, 11, 18, 20, 23, 25 - подшипники; 5 - гидромотор; 6, 28 - корпус; 7, 9, 19, 24, 26 - шестерни; 10 - вал-шестерня; 12, 17, 29 - крышки; 13 - шкив тормозной; 14 - колодка тормозная; 15 - палец; 21, 27 - полумуфты; 22 - вал.

1.2.2. Механизм переключения передач и включения переднего моста

Механизм переключения передач и включения переднего моста смонтирован на кронштейне (рис. 19), установленном на корпусе КПП.

Рычаг 5 связан одним плечом через шток 16 с пневмокамерой 18; другое плечо рычага соединено с валиком, на котором установлены вилки, перемещающие зубчатую полумуфту и шестерню.

При отсутствии давления воздуха в пневмокамере 18 полумуфта и шестерни находятся в положении, соответствующем включению переднего моста и 1-й передачи. При подаче давления в пневмокамеру 18 шток 16 поворачивает рычаг 5, который перемещает валик. При этом первая вилка переводит шестерню в положение, соответствующее 2-й передаче, а вторая вилка - полумуфту в положение, при котором передний мост выключен.

После прекращения действия воздуха пружина возвращает шток 16, рычаг 5 и валик в исходное положение.

1.2.3. Стояночный тормоз

Стояночный тормоз экскаватора – постоянно замкнутого типа с пневмоэлектрическим управлением из кабины.

С

Рис. 24 Стояночный тормоз

1 - тормозной рычаг; 2 - вилка; 3,4,5, - гайки; 6 - шток; 7 - пружина; 8 - кронштейн; 9 – пневмокамера; 10 - корпус КПП.

тояночный тормоз крепится к корпусу 10 (рис. 24) на кронштейне 8. При отсутствии давления в пневмокамере

9 пружина 7 прижимает колодки

рычагом 1 к тормозному шкиву 13

(рис. 23) – тормоз включен. На рис. 19

тормозной шкив не показан. Давление

воздуха, поданное в пневмокамеру 9

(рис. 24), выдвигает шток 6, который

поворачивает рычаг 1, в результате

чего колодки отходят от тормозной

поверхности шкива, и тормоз выключается.

ВНИМАНИЕ! При движении экскаватора

своим ходом или буксировке его

тягачом стояночный тормоз должен быть

выключен!

Включать тормоз следует только на стоянках и при перевозке экскаватора на различных транспортных средствах.
