3.7. Регулиpовка механизма переключения передач кпп

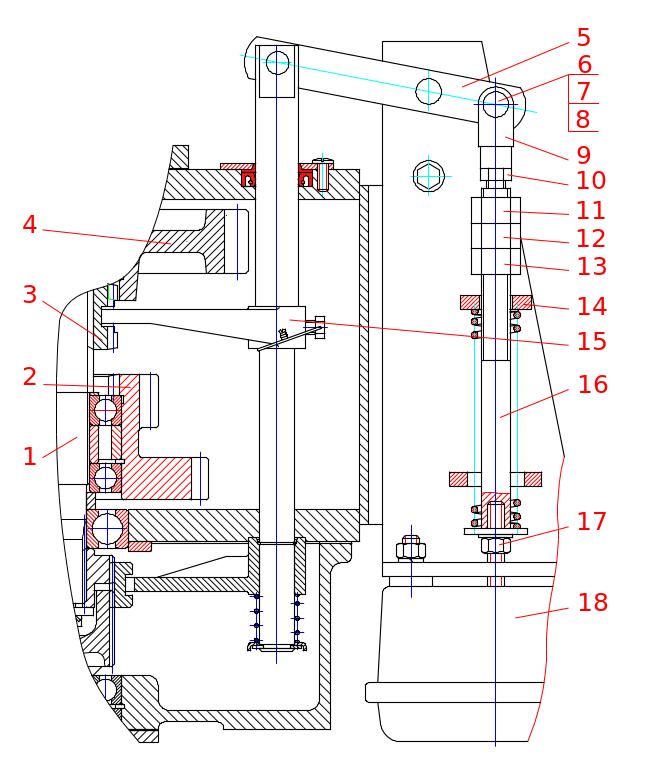

Рис. 19 Механизм переключения передач

1 - вал; 2,4 - шестерни; 3 - полумуфта;

5 - рычаг; 6 - ось; 7 - шайба; 8 - шплинт;

9 -вилка; 10, 11, 12, 13, 17 - гайки; 14 - кронштейн;

15 - вилка; 16 - шток; 18 - пневмокамера.

Регулировка производится для обеспечения надежного зацепления полумуфты 3 (рис. 19) с шестернями 2 и 4 и установки зазора, предотвращающего трение между полумуфтой 3 и вилкой 15.

Регулировку производите при вывешенном на выносных опорах и опоре-отвале экскаваторе и выключенном двигателе.

Расшплинтуйте и выньте палец 6, соединяющий вилку 9 с рычагом 5. Проворачивая вал 1, введите в зацепление до упора полумуфту 3 с шестерней 2. Включите 2-ю передачу, подав воздух в пневмокамеру 18. Отверните гайку 10. Вращая за лыски шток 16 и вилку 9, совместите отверстия в вилке 9 и рычаге 5. Соедините вилку 9 с рычагом 5 осью 6 и зашплинтуйте ее. Вверните на 0,25...0,3 оборота шток 16 в вилку 9. Законтрите гайку 10.

2. Включите 1-ю передачу, отключив подачу воздуха в пневмокамеру 18. Открутите гайки 11, 12 и 13. Проворачивая вал 1, введите в зацепление до упора полумуфту 3 с шестерней 4. Заверните до упора к кронштейну 14 гайку 13 и затем доверните ее еще на 0,25...0,3 оборота. Законтрите гайку 13 гайками 11 и 12.

внимание! Перевод КПП в нейтральное положение производить только гайкой 13, не меняя положения гаек 11 и 12.

4. Указания по смазке Ежесменное техническое обслуживание

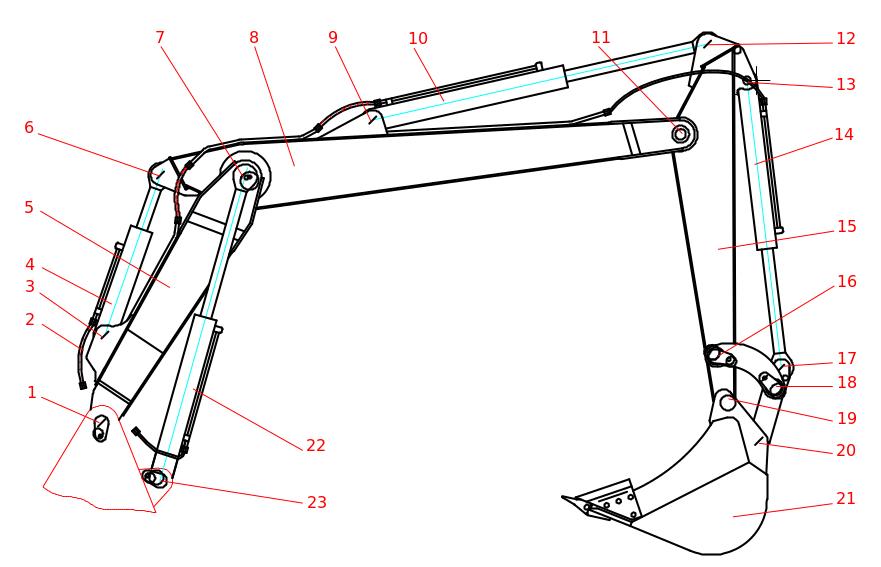

Рис. 20а Рабочее оборудование обратная лопата с изменяемой геометрией стрелы

1,3,6,7,9,11,12,13,16,17,18,19,20,23 - пальцы; 2 - трубопроводы рабочего оборудования; 4,10,14,22 - гидроцилиндры; 5 - стрела нижняя; 8 - стрела верхняя; 15 - рукоять; 21 - ковш

Ежесменно проводите смазку пальцев 16,17,18,19,20.

Перед началом эксплуатации и через каждые 125 часов эксплуатации проводите смазку пальцев 1,3,6,7,9,11.12,13,23.

Рис. 20б Рабочее оборудование обратная лопата

1, 2, 6, 7, 9, 10, 13, 14, 15, 17, 18, 19 - пальцы; 3 - трубопроводы рабочего оборудования; 4, 8, 11 - гидроцилиндры; 5 - стрела; 12 - рукоять; 16 - ковш

Ежесменно проводите смазку пальцев 13, 14, 15, 17, 18.

Перед началом эксплуатации и через каждые 125 часов эксплуатации проводите смазку пальцев 1, 2, 6, 7, 9, 10, 19.

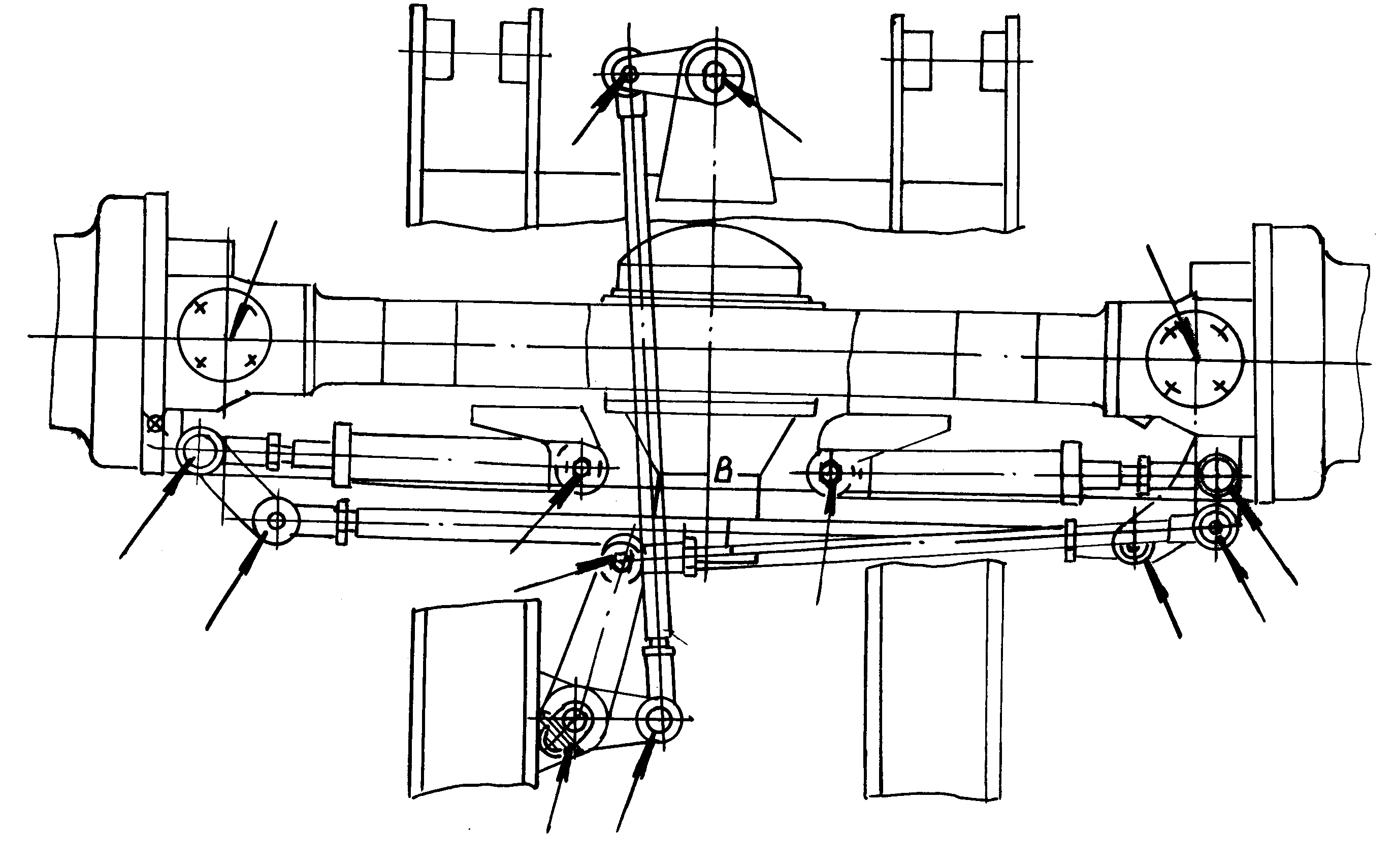

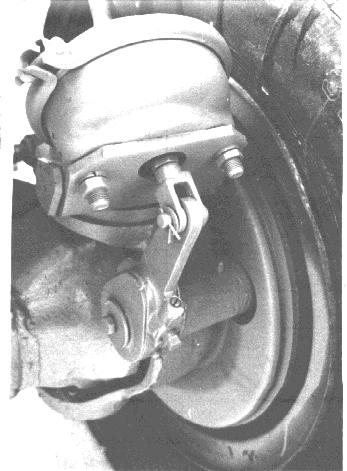

Перед началом эксплуатации и

через каждые 125 часов эксплуатации

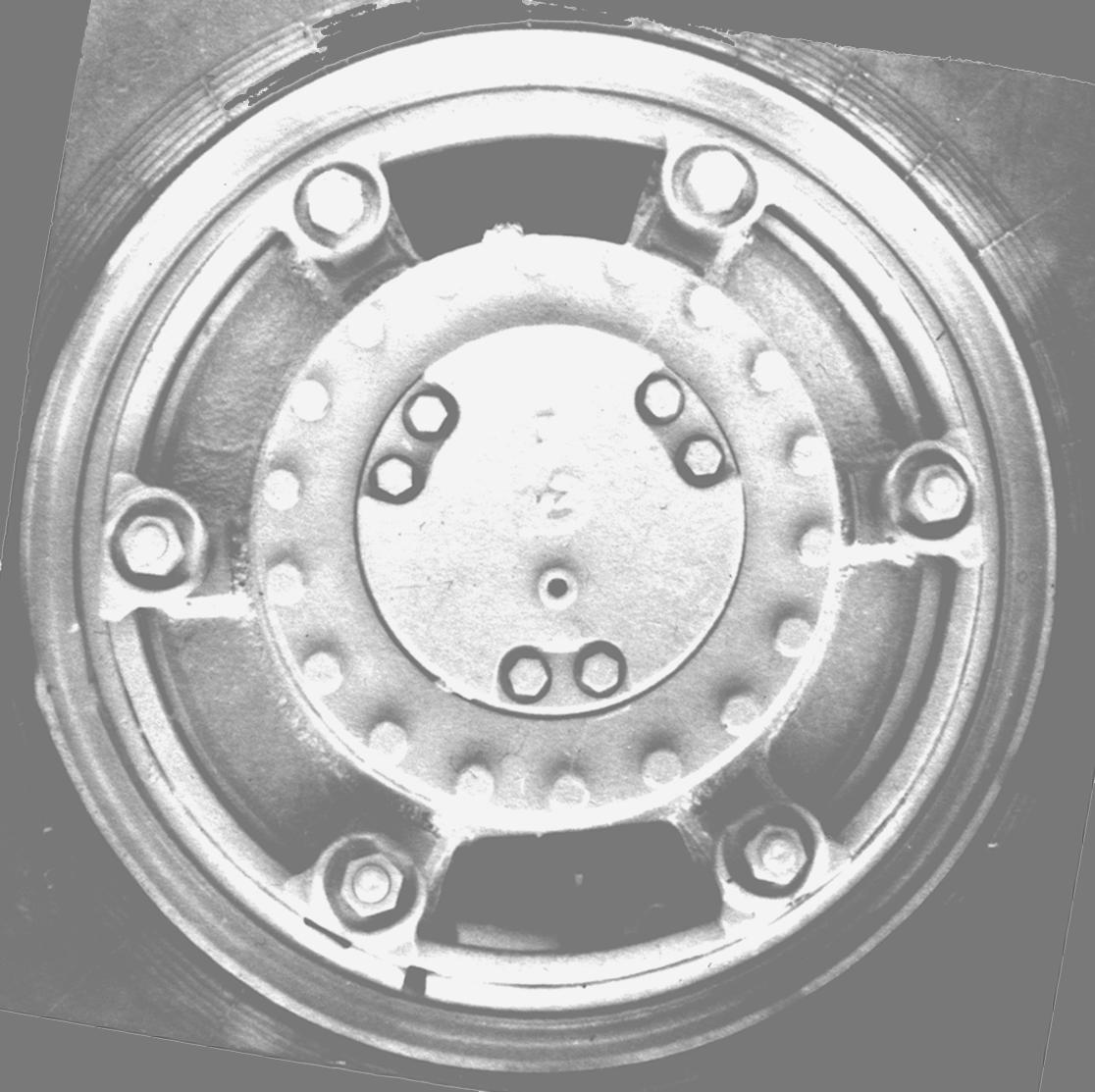

Пpовеpьте уровень масла в корпусах главных передач переднего и заднего мостов, в колесных редукторах, коробке перемены передач, механизме поворота и в картере редуктора насосного агрегата.
