6.3.2. После окончания буксировки
1. Отсоедините буксировочное дышло.
Для экскаватора ЕК-12-20 снять и уложить в ЗИП буксировочное устройство, состоящее из дышла 5, водила 7, тяги поперечной 8, пальцев 4 и 6 (рис. 27а).
2. Снимите жгут проводов прицепа и уложите на хранение, подключите жгут задних фонарей к бортовой сети экскаватора.
Для экскаватора ЕК12-20 (при установке коллектора центрального 314-02-71.00.850):
3. Отсоедините шланг прицепа 25 (рис. 70) от магистралей тягача и экскаватора. Закрутите заглушку на штуцер буксировочной системы экскаватора. Отводящий трубопровод 18 подсоединить к дифференциальному золотнику. Заглушку установить на поворотной платформе.
Для экскаватора ЕК-12 (при установке коллектора центрального 314-02-71.00.850);
Для экскаватора ЕК12-20 (при установке коллектора центрального 312-04-71.00.500):
3. Отсоедините шланги прицепа 25 и 54 (рис. 71, 72) от магистралей тягача и экскаватора. Закpутите заглушки на штуцеры буксировочной системы экскаватора.
Установите шланг 37 в положение «а», соответствующее движению экскаватора своим ходом.
4. Установите шестерни и полуоси, снятые с колесных редукторов переднего и заднего мостов.
5. Долейте масло ТАп-15В до уровня контрольного отверстия 7 (рис. 9) на крышке 3 колесного редуктора.
6. Заверните до упора винт 1 (рис. 10) буксировочного крана рулевого управления, расположенного на ходовой раме, и законтрите его гайкой.
7. Заверните до упора винт буксировочного крана, расположенного на фланце гидромотора механизма поворота, и законтрите винт гайкой.
8. Выведите стpелу экскаватора из «плавающего» положения, для чего заверните до упора запорные винты блока «плавающего» положения и законтрите их.
9. Установите на место 12-вольтовые лампы внешних световых приборов экскаватора (если на время буксировки они были заменены на 24-вольтовые).
10. Заведите двигатель экскаватора, снимите рабочее оборудование с кузова тягача.
11. Проверьте давление в пневмосистеме, устраните утечки воздуха.
12. Проверьте на ходу на свободной площадке работу рулевого управления и тормозов колёс.
7. Консервация и хранение экскаватора
7.1. Консервация экскаватора
Экскаватор консервируется для кратковременного хранения (сроком до 3-х месяцев со дня отгрузки).
ВНИМАНИЕ! По истечении срока консервации экскаватора (т.е. 3-х месяцев со дня отгрузки его с завода-изготовителя), если экскаватор не пущен в эксплуатацию, необходимо провести доконсервацию экскаватора и сменного рабочего оборудования для длительного хранения в соответствии с п.7.2.
7.2. Хранение экскаватора
Рекомендуется хранить экскаватор в закрытом помещении. Допускается хранение экскаватора на специально оборудованных открытых площадках или под навесом при условии систематической очистки в зимнее время снега с поворотной платформы, кабины и рабочего оборудования. При этом механизмы, сборочные единицы и детали, требующие особых условий хранения (аккумуляторные батареи, запасные части, инструмент и т.п.) снимите с экскаватора и храните на специально оборудованных складах.
Для подготовки экскаватора к длительному хранению выполните следующие операции:
Подготовьте к хранению дизельный двигатель согласно Руководству по эксплуатации двигателя экскаватора; в случае использования в системе охлаждения воды слейте воду из системы охлаждения двигателя и отопителя кабины.
ВНИМАНИЕ! Удалите остатки воды из отопителя сжатым воздухом.
Слейте конденсат из ресиверов пневмосистемы.
Для предохранения от попадания атмосферных осадков обмотайте отверстие глушителя и воздухозаборника парафинированной бумагой, полиэтиленовой плёнкой или пакетом.
Заправьте гидробак рабочей жидкостью до верхней отметки на смотровом стекле; обмотайте сапун бака промасленной бумагой или полиэтиленовой плёнкой.
Запpавьте топливный бак топливом с добавкой антикоррозийных присадок или специальными маслами для внутренней консервации.
Вымойте экскаватор, вытрите насухо, удалите следы коррозии и подкрасьте места с повреждённым лакокрасочным покрытием.
Установите под ходовую раму экскаватора подставки (pис. 11) так, чтобы колеса не касались земли; опустите рабочее оборудование на землю, не допуская возможности самопроизвольного сдвига его в период хранения под действием собственного веса; старайтесь максимально втянуть штоки внутрь гидроцилиндров, чтобы уменьшить коррозию штоков.

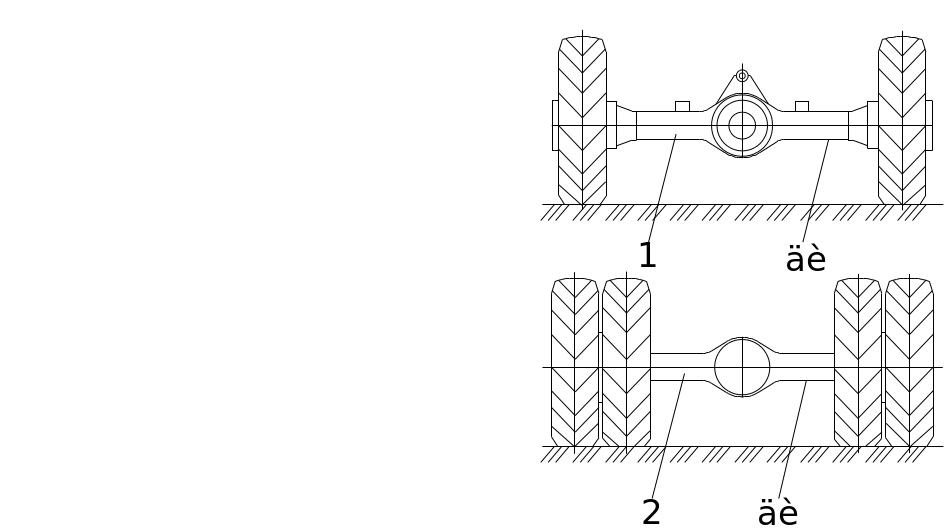

Рис. 11 Места для
установки домкратов и подставок ДК
- место установки домкрата или подставки 1
- картер переднего моста; 2 - картер
заднего моста
8. Уменьшите давление в шинах до 70% номинального; закройте шины и рукава гидpо- и пневмосистемы экскаватора брезентом для предохранения от попадания солнечных лучей и атмосферных осадков.
9. Заложите смазку во все точки, указанные в таблице смазки.
10. Смажьте консервационной смазкой ПВК все хромированные и неокрашенные наружные металлические части экскаватора, маслом НГ-203А - открытые обработанные поверхности.
11. Смажьте металлические изделия, входящие в комплект ЗИП консервационной смазкой и оберните их промасленной бумагой. При длительном хранении экскаватора не реже одного раза в месяц производите его осмотр с целью проверки внешнего вида и надёжности консервации. Во время осмотра поверните коленчатый вал дизеля на несколько оборотов при помощи стартера двигателя.
