Визначення міцності бетону неруйнівними методами

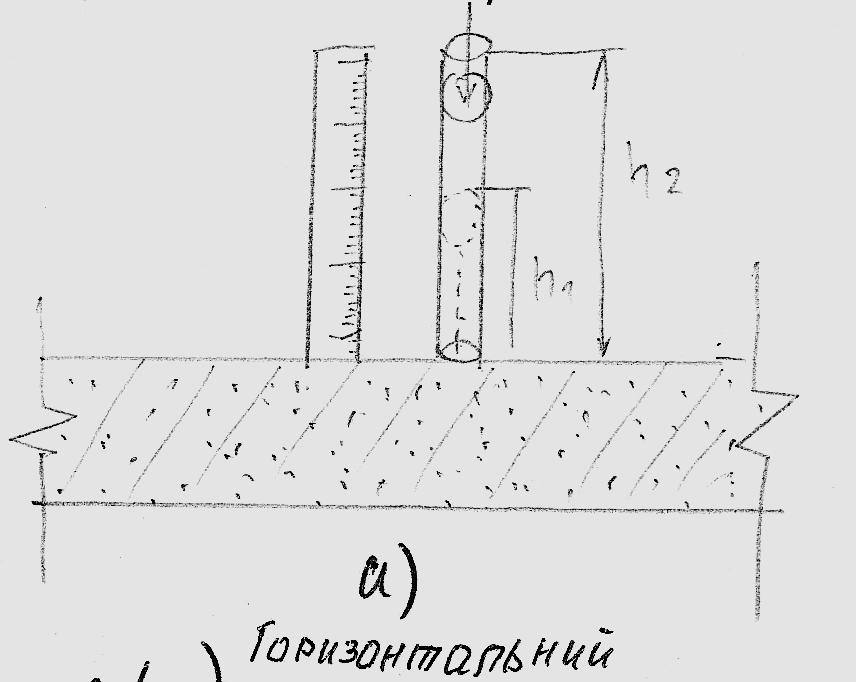

1. Метод пружного відскоку

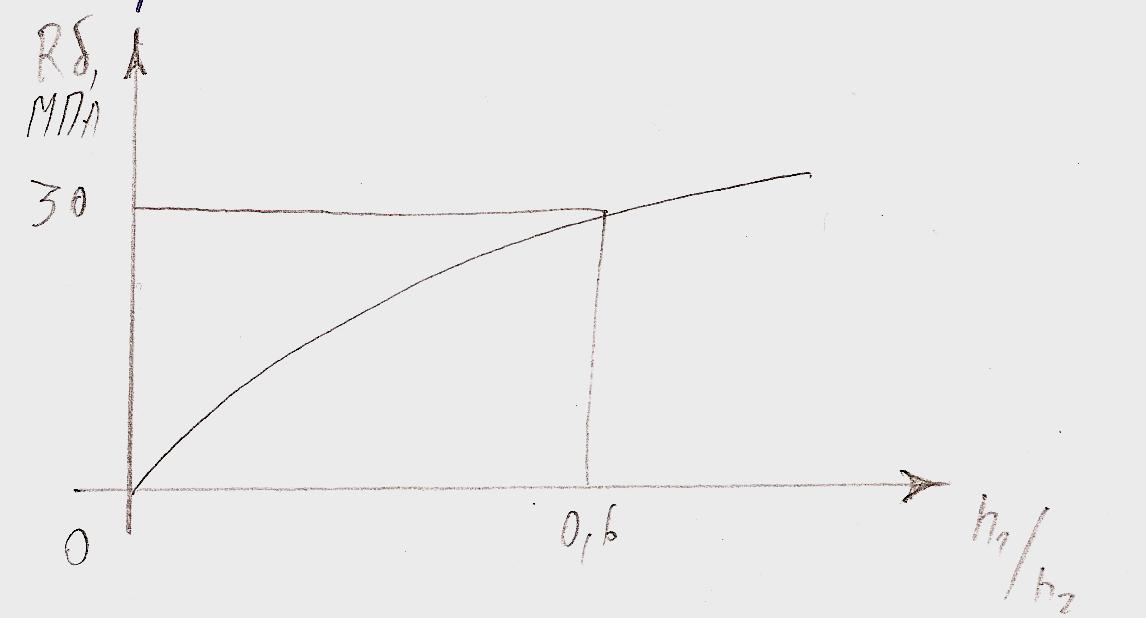

За графіком визначаємо міцність

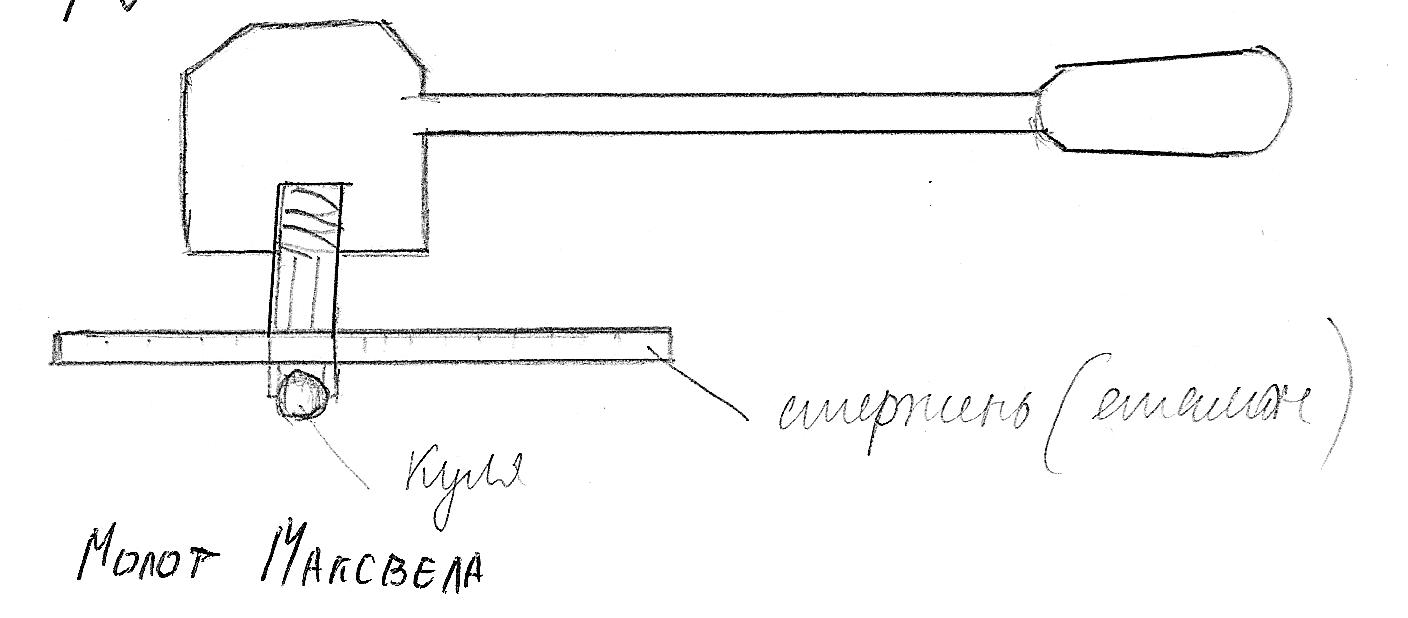

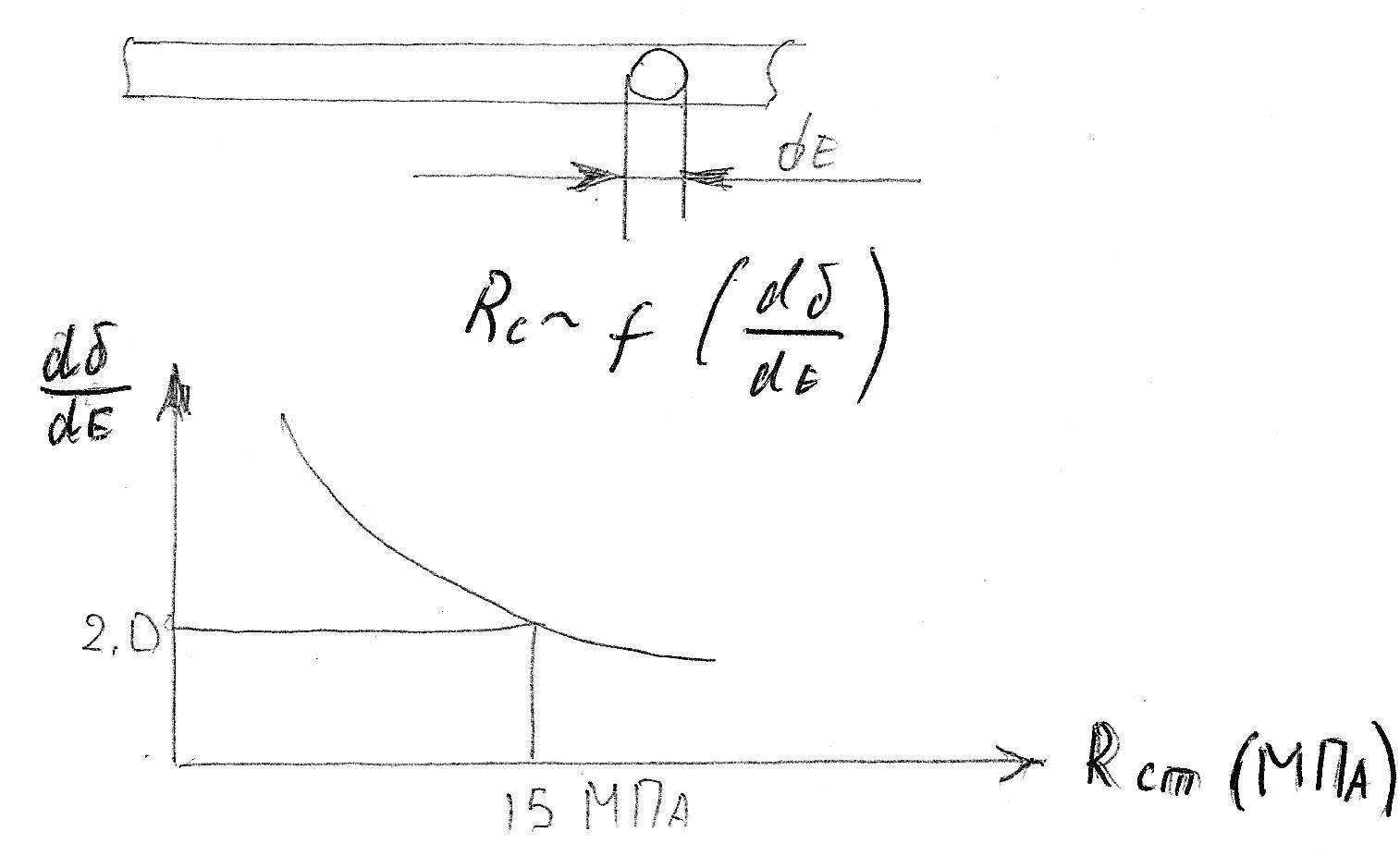

2. Метод місцевих фізичних деформацій

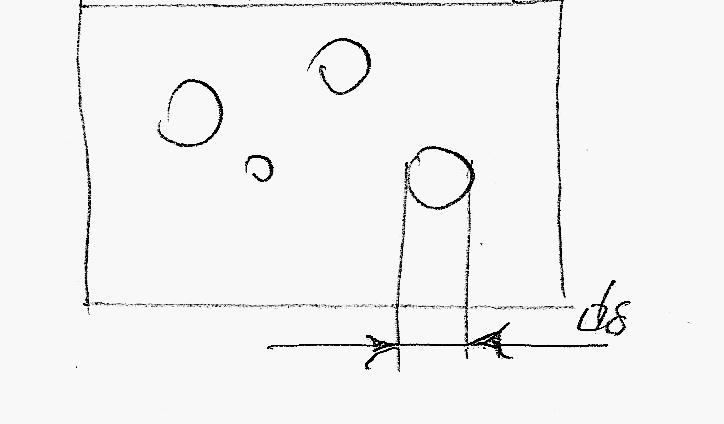

По діаметром відбитка визначаємо за формулою міцність бетону

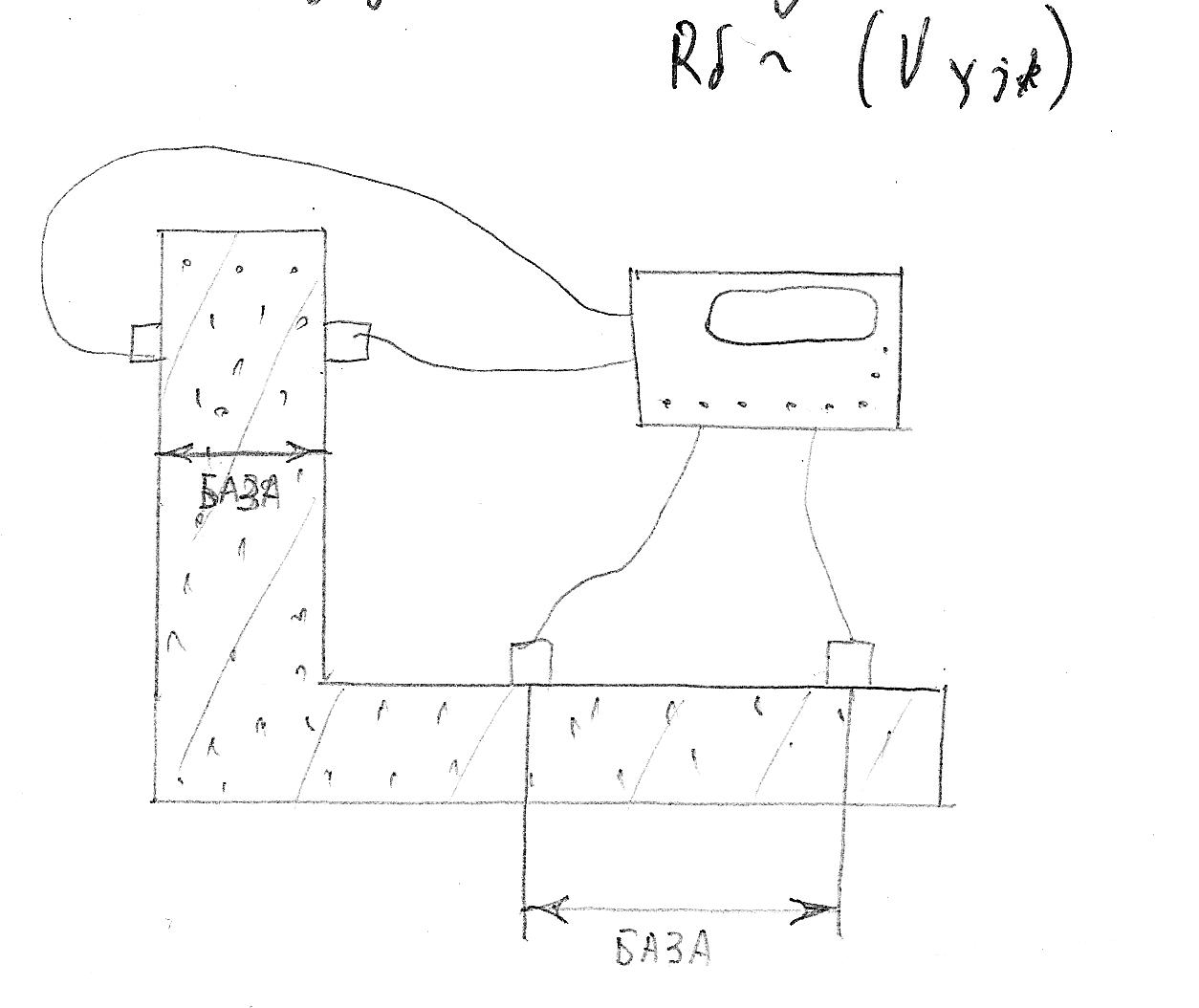

3. Ультразвуковий метод
Будівельні розчини
Дослід1. Визначення рухливості будівельних розчинів
Лабораторні методи:
В розчин занурюють конус Строй ЦНИЦЛ:
Дослід 2:Визначення водоутримуючої здатності.

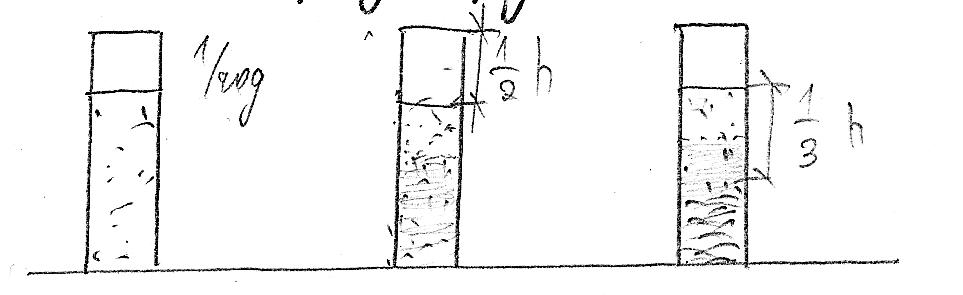

Дослід 3:Визначення розшарування.
В польових умовах перевіряють в основному такі властивості:
1-рухливість;
2-схильність до розшарування:
3- адгезія до поверхні.

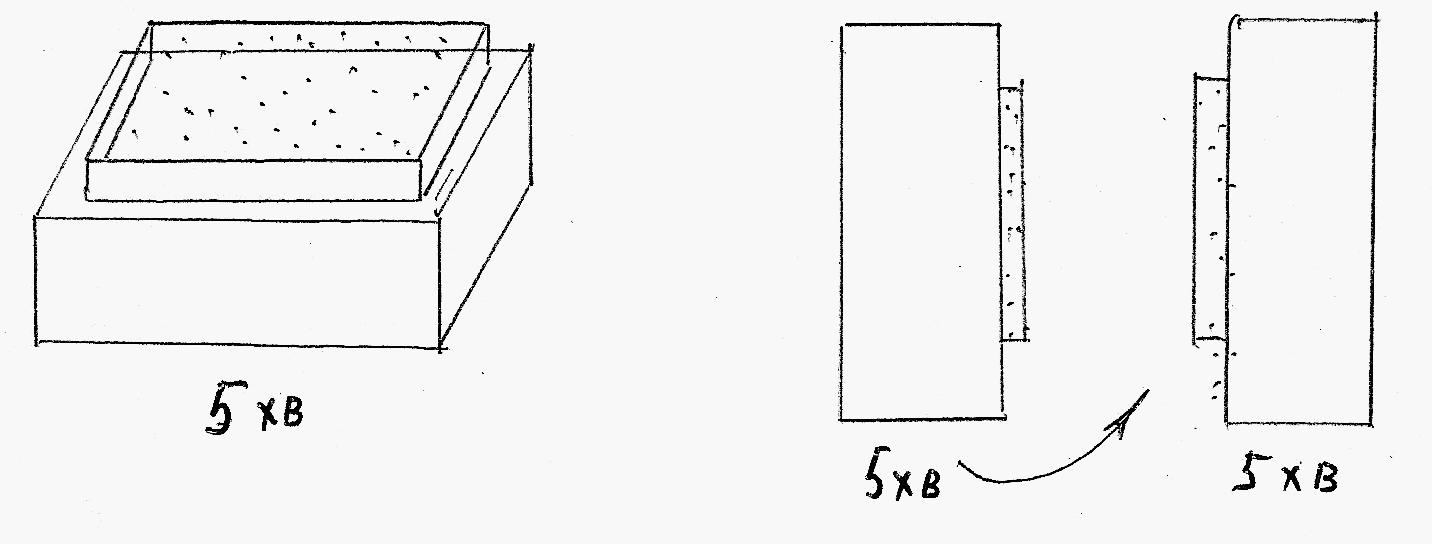

В польових умовах адгезію до поверхні визначають в основному таким способом:

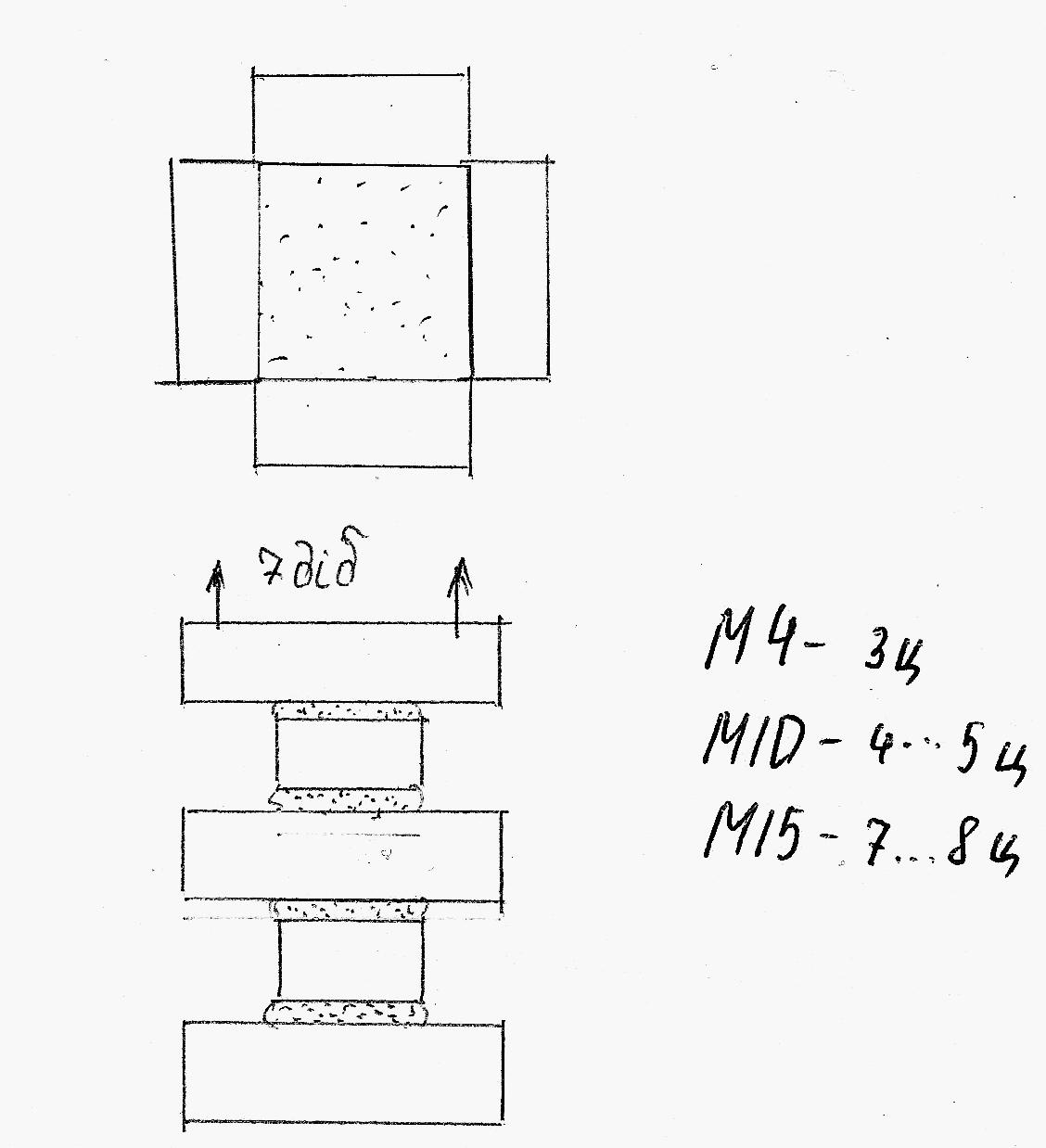

Дослід 4: Визначення міцності затверділого розчину
Марку затверділого розчину також визначають знаючи яке в’яжуче було використане:
Вапно-М4-10
Гіпс М25-35
Портландцемент-М35-75
Цемент-М75-100
Частина іі «Вивчення технологій виробництва будівельних матеріалів на підприємствах м. Рівного та області »
2.1 Ват "Здолбунiвський завод будiельних матерiалiв"
ВАТ "Здолбунiвський завод будiельних матерiалiв" було засновано в 1920 роцi чехом-помiщиком Яндурою
. Основне виробництво - випуск цегли будiвельної. Глину мішали кіньми в великих чанах . випалювали в кільцевій печі яка до сьоднішнього дня не збереглася. Випалювали цеглу тільки вугіллям. Повністю буле ручне виробництво. Цегла була набагато міцніша ніж зараз і привабливіша на зовнішній вигляд. але виробляли мало. Після війни, в 1944 році завод відбудували і він став випускати цеглу спочатку в основному була ручна праця.
Модернізація заводу почалася в 50-х роках. В 56р. побудували тунельну піч спочатку ще вугіллям випалювали а вже в 70-х роках провели газ і стали випалювати газом. В 72 році був побудований ще один цех який випускав цеглу який відразу був механізований, відразу стояли різальні автомати та вагонки але печі були малі вміщалось тільки 1000 штук. цегла була хорошої якості але проблема була в вагонах тому що через малих коліс дуже часто горіли підшипники і вони перевертались. Під час перебудови цей цех закрили і зараз там іде реконструкція..
В повоєннi роки завод було вiдроджено i 01.03.1944 р. введено в експлуатацiю. В 1995 роцi на базу заводу створено вiдкрите акцiонерне товариство, яке нарощує виробництво цегли. В нових економiчних умовах поряд з виробництвом цегли налагоджено додатковi види дiяльностi: - сушка хвойних та твердих поiрд дерев; - хлiбопекарське виробництво; - виробництво бетонних виробiв (плитка тротуарна, бордюри, забори).
Завод випускає керамічну цеглу будівельну повнотілу. Основною серовиною являється здолбунівський угнянок здолбунівського родовища який знаходиться на відстані двох кілометрів від завода . добувається екскаватором, доставляється в цех вагонкою яку везе тепловоз. Добовляється ще пластична глина кривинського родовища яка має білий колір і вигораючі для рівномірного випалювання цегли . навколо завода знаходяться три живильники для кожного компонента окремо які подаються стрічковими конвеєрами подається де суміш перемішується, подрібнюється і поступає в двох вальний змішувач, де зволожується до потрібної вологості.
н

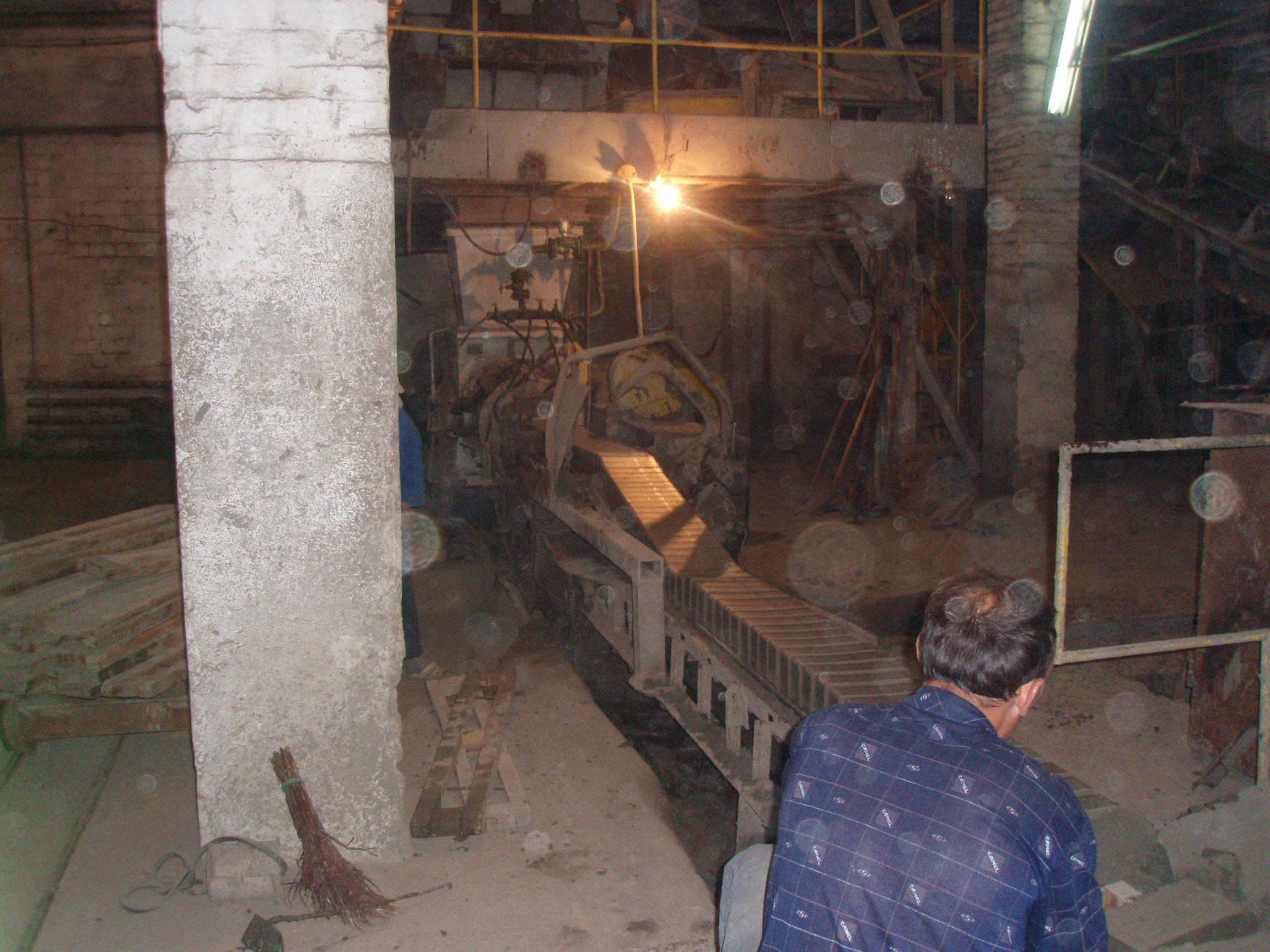

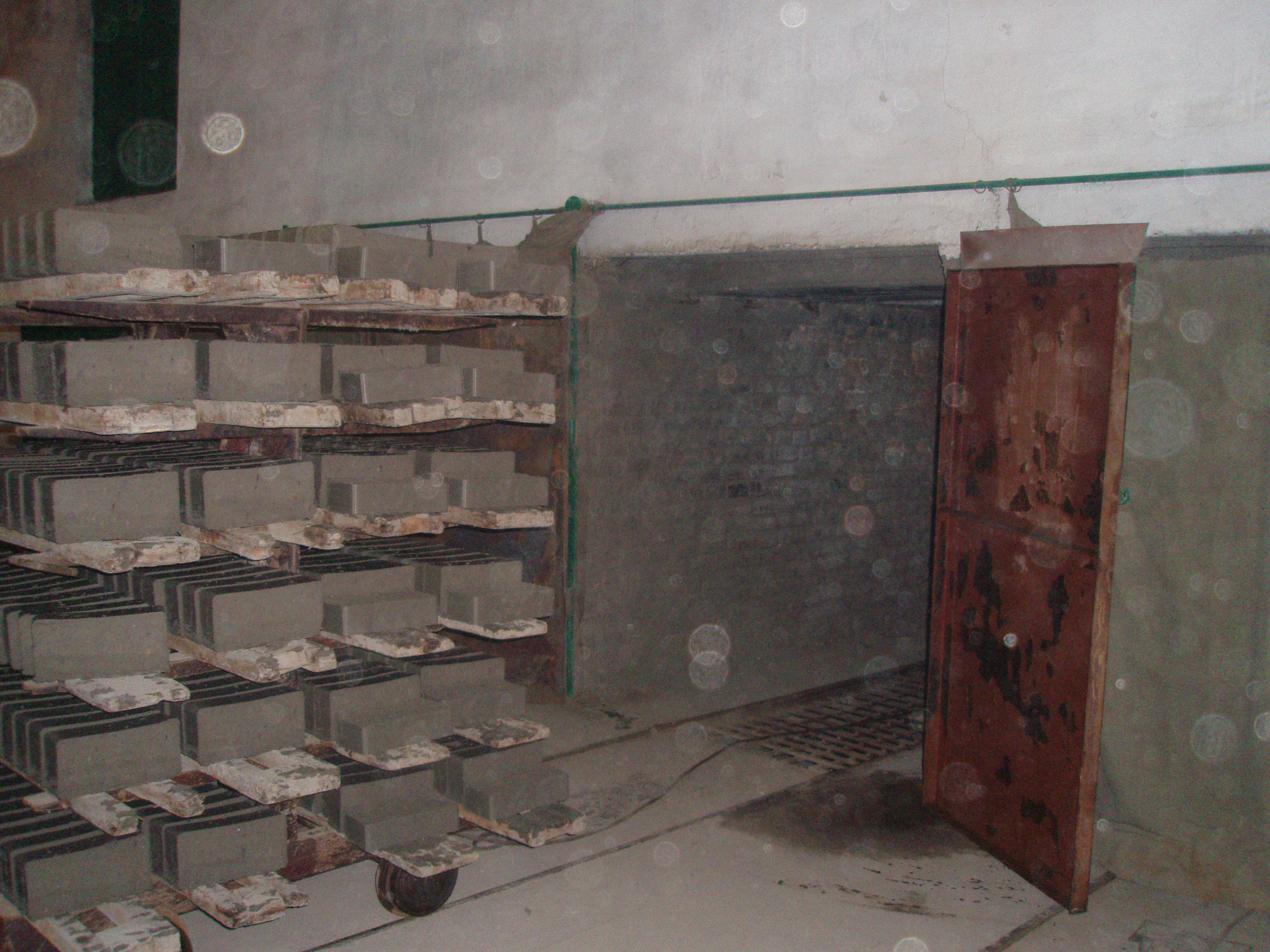

Автомат укладчик, 24 рамки на рамці 13-14 цеглин це приблизно 300 цеглин на вагон ці вагонки потім перевозяться у сушила. 15 сушильних камер, довжина кожної камери 36 метрів цегла сохне в цих камерах до 30 годин, волога при формуванні 18 % суха цегла виходить вологістю 8-10 %, з противоположної сторони подається теплоносій який завдяки вентиляторам перетягує верх вниз завдяки чому відбувається сушка цегли , температура носія 85 на вході на виході 35
Довжина печі 38 метрів у печі знаходиться по 26 вагонів вся довжина печі поділена 4 зони: зона підготовки де цегла прорівається до температури 680 градусів; зона випалу де цегла вже прогрівається до температури 860 – 900 градусів;третя зона – закал 820-840 градусів потім іде зона остигання, цегла випалюється газом і в середину ще запресовуються ще відходи вуглезбагачення для того щоб додатково створити в середині вагонки додаткову температуру щоб цегла випалювалась більш рівномірно по своїй структурі . В зоні підготовки стоїть сім пар горелок на яки подається газ.
Є два вида піддонів. Звичайні піддони на які вкладається 250 цеглин ялинкою та євро піддони на які укладаємо 314 шт і потім це на транспорт.
Види браку. Перепал чорні пятна коли переборщили запре совки газу виходить середина зварюється. Та недопал.
Після вигружання цегли, електровізком подається на рельси на рамку потім воно стоїть 12 годин вистиває бо температура цели становить приблизно 200 градусів. Цегла з заводу в основному відправляється на об’єкти рівненської області.
Завод випускає цеглу двох марок 75 та 100. крім основного виробництва, допоміжний цех є для кар’єру, ремонтно-будівний цех, який забезпечує роботу механічого обладнання, енерго служба та служба збуту та постачання. Є лабораторія яка проводить кожний день контроль за випуском готової продукції медпункт їдальня та битовий корпус.
За добу випускається 70 000 штук цегли. Ціна м75 -930 м100-1200 за тисячу.
Середня зарплата 1000-1200грн. На підприємстві працює 200 чоловік.
ВАТ "Здолбунiвський завод будiвельних матерiалiв" входить до складу Української Державної Корпорацiї Укрбудматерiали. Структура виробництва складається з: - кар'єр; - цех основного виробництва; - вiддiлу збуту та постачання; - допомiжнi служби: а) ремонтно-технiчна; б) електроцех; в) ремонтно-будiвельний цех.
Пiдприємство знаходиться на загальному облiку в системi податкової та статистичної звiтностi. Згiдно наказу вiд 12.01.2004 року №4 "Про облiкову полiтику пiдприємства" вiдповiдно до п.5 ст.8 Закону України "Про бухгалтерський облiк та фiнансову звiтнiсть в Українi" вiд 16.07.1999 року №996-XIV товариство встановило таку облiкову полiтику: - при веденнi бухгiлтерського облiку i формуваннi фiнансової звiтностi керуватися ЗУ "Про бухгалтерський облiк та фiнансову звiтнiсть в Українi" i Положеннями (стандартами) бухгалтерського облiку; - знос МШП нараховувати в розмiрi 100%; - амортизацiю основних засобiв нараховувати за нормами i методами, передбаченими податковим Законодавством; - вибуття запасiв здiйснювати за такими цiнами: а) матерiалiв, сировини i готової продукцiї за затвердженої калькуляцiєю; - згiдно П(С)БО 16 "Витрати" вiдображати на балансових рахунках класу "90", "91", "92", "93", "94", "97", "98" без використання класу "8" рахункiв (витрати за елементами),
Приватне пiдприємство аудиторська фiрма "Аудит-стандарт" код ЕДРПОУ 21097216 здiйснює дiяльнiсть на пiдставi свiдоцтва про внесення до реєстру суб' ктiв аудиторської дiяльностi 3769 виданого Рiшенням Аудиторської палати України 161 в д 30.03.2006р. При пiдготовцi фiнансової звiтностi Акцiонерним Товариством було використано концептуальну основу фiнансової звiтностi у вiдповiдностi до Нацiональних стандартiв бухгалтерського облiку. Враховуючи все вищевикладене незалежний аудитор вважає , що в процесi проведення аудиторської перевiрки отримано достатнi та вiдповiднi аудиторськi докази для висловлення безумовно-позитивно думки про те, що фiнансова звiтнiсть ВАТ "Здолбунiвський завод будiвельних матерiалiв", яка склада ться з "Балансу" форма 1, "Звiту про фiнансовi результати" форма 2, "Звiту про рух грошових коштiв" форма 3, "Звiту про власний капiтал" форма 4, "Прим тки до рiчної фiнансової звiтностi" форма 5 станом на 31.12.2007р. достовiрною. - Справедливо та достовiрно в усiх суттєвих аспектах надає iнформацiю у вiдповiдностi з визначеною концептуальною основою фiнансової звiтностi та вiдповiдає вимогам чинного законодавства України станом на 31 грудня 2007 року. Аудиторський висновок грунтується на Мiжнародних стандартах аудиту ( МФБ "Стандарти аудиту та етики"). Баланс пiдприємства станом на 31.12.2007 року з валютою 11508,8 тис.грн. та iнша фiнансова звiтнiсть (форми 2,3,4,5 ) пiдтверджуються незалежним аудитором.
Основними споживачами цегли є ЗАТ "Рiвнебуд", Захiдлiспромторг, Iскра м. Здолбунiв, Луцький домобудiвний комбiнат, Осма ЛТД, Промжитлобуд-2, Реноме-Євробуд. Пiдприємство розширює клiєнтську базу та ринки збуту, проводе систематичну роботу по покращенню продукцiї. Товариство проводить розробку Жалянського родовища глин. Велика зношенiсть основних фондiв. ВАТ "Здолбунiвський завод будiвельних матерiалiв" випускає сертифiковану продукцiю, цеглу М-100, М-75. Особливим попитом користується М-100. Основними конкурентами в областi є ВАТ "Рiвненський завод будматерiалiв"
За останнi 5 рокiв було придбано ОЗ третьої групи з метою полiпшення виробничого процесу. Придбання активiв було здiйснено за власнi кошти пiдприємства.
На пiдприємствi застарiле матерiально-технiчне обладнання, що значно ускладнює основне виробництво, особливо в умовах нових економiчних взаємовiдносин. В даний час складений бiзнес-план на оновлення матерiально-техiнчної бази з меотю збiльшення виробничих процесiв та покращення якостi продукцiї. Значними перепонами, що впливають на дiяльнiсть товариства є непосильний податковий тиск, а також постiйне пiдвищення цiн на електроенергiю та газ. Виходячи з того, що виробництво є дуже енергоємкiм, вищеназванi фактори iстотно впливають на дiяльнiсть товариства. А також впливає на дiяльнiфсть ВАТ в зимовий перiод вiдсутнiсть реалiзацiї продукцiї.
Пiдприємство знаходиться на самоокупцi. Для поповнення обiгових коштiв пiдприємство користується кредитною лiнiєю. Пiдприємство користується внутрiшнiми резервами.
Пiдприємство проводить розробку нових родовищ глини для забезпечення якостi продукцiї. Вiдбувається дообладнання технологiчних лiнiй для пiдвищення якостi цегли та збiльшення випуску. На пiдприємствi ведеться робота по виконанню заходiв, щодо зменшення витратпаливно-енергетичних ресурсiв. Проводиться реконструкцiя ГРП, встановлюються новi газовi та електролiчильники для вдосконалення облiку газу та електроенергiї. Керiвництво заводу старається не зупинятись на досягнутому, йде постiйний обмiн досвiдом з iншими заводами, що дає змогу удосконалювати процес виготовлення продукцiї. ведеться монтаж нової технологiчної лiнiї, що дасть змогу паралельно з повнотiлою цеглою випускати ефективну керамiку. Продовжується реконструкцiя тунельної печi №3 , запуск якої дасть змогу налагодити випуск дирчатої цегли. Орiєнтований запуск 2008 рiк. Планується облаштувати систему подачi газу та повiтря на випал цегли в зону випалу печi, закупити т австановити пальники, облаштувати системиаеродинамiчних режимiв роботи тунельної печi, реконструювати садочне вiддiлення тунельної печi, встановити 2 електропередаточних вiзка системи випалу та 2електропередаточних вiзка системи сушки цегли, виконати по можливостi будiвництво примiщення розмiром 150*18м. для експлуатацiї тунельної печi реконструкцiї формовочного вiддiлення. Частка власних ОЗ виробничого призначення складає:100% Пiдпр.систематично проводить ремонт та модернiзацiю ОЗ, ступiнь зношеностi, яких досить велика. iншi ОЗ знаходяться в примiщеннях виробничих пiдроздiлiв. З метою пiдвищення якостi основної продукцiї та збiльшення обсягiв виробництва продиться розробка нового родовища глин, а також ведеться будiвництво сучасної печi №3. Будiвництво печi ведеться господарським способом, без залучення пiдрядних органiзацiй за власнi кошти пiдприємства. Прогнозоване введення в експлуатацiю об"єктiв незавершеного виробництва вiдбудеться у 2009 роцi., це дасть змогу збiльшити обсяги виробництва та реалiзацiї вдвiчi.

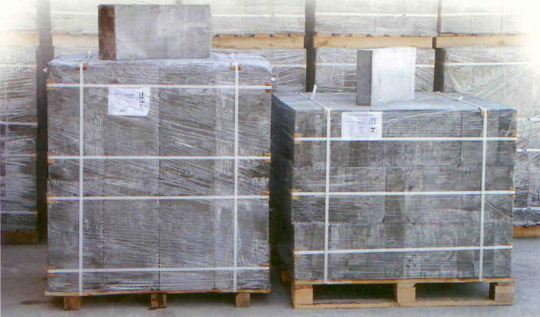

БУДІВЕЛЬНИЙ МАТЕРІАЛ - ПІНОБЕТОН
ВАТ "Завод залізобетонних виробів" з досвідом на ринку бетонів більше 40 років, займається виготовленням та реалізацією пінобетонних блоків. Пінобетон являє собою ефективний будівельний матеріал, який приміняється для будівництва житлових будівель та промислових приміщень.
