Грузоподъемные электромагниты.

Грузоподъемные электромагниты представляют собой грузозахватные устройства, основанные на использовании электромагнитных сил притяжения. Их применяют для перегрузки бестарных металлогрузов (чугун в чушках, металлолом, прокат черных металлов). Электромагниты могут иметь круглую либо прямоугольную форму. К технологической характеристике электромагнита как грузозахватного устройства относят форму, подъемную силу, собственную массу и размеры.

Подъемная сила для различных грузов является величиной переменной и в характеристике магнитов ее обычно приводят отдельно для болванок, плит, листового металла, чугуна в чушках, стального скрапа и стальной стружки.

В состав подвески электромагнитов, используемых для перегрузки монолитных грузов (листовой металл, болванки, сортовой прокат, трубы и т. д.), должен входить механизм управляемого поворота груза вокруг вертикальной оси, поскольку без этой операции производить работы технологически не представляется возможным, а использовать ручной разворот с помощью багров и оттяжек нельзя, так как в зоне работы крана не должно быть людей во избежание их травмирования.

Важным элементом обеспечения безопасности производства работ при перегрузке монолитного металла электромагнитами является страховка на случай обрыва в цепи питания. С этой целью могут быть использованы подстраховочные аккумуляторные батареи, автоматически включающиеся в цепь питания магнитов, механические страхующие лапы-подхваты, входящие в состав ГЗМ, и другие способы. Применение в портах получил только первый способ (аккумуляторные батареи). Механическая страховка из-за значительных технологических неудобств распространения не получила. Основными достоинствами грузоподъемных электромагнитов является полная механизация технологического процесса и обеспечение высокой производительности труда. Недостатки заключаются в сложности системы питающих и страхующих устройств, а также механизма поворота груза вокруг вертикальной оси, и серьезных затруднениях в использовании магнитов на судовой операции. Несмотря на эти недостатки, грузоподъемные электромагниты являются эффективным и весьма перспективным типом технологической оснастки морских портов.

Спредеры.

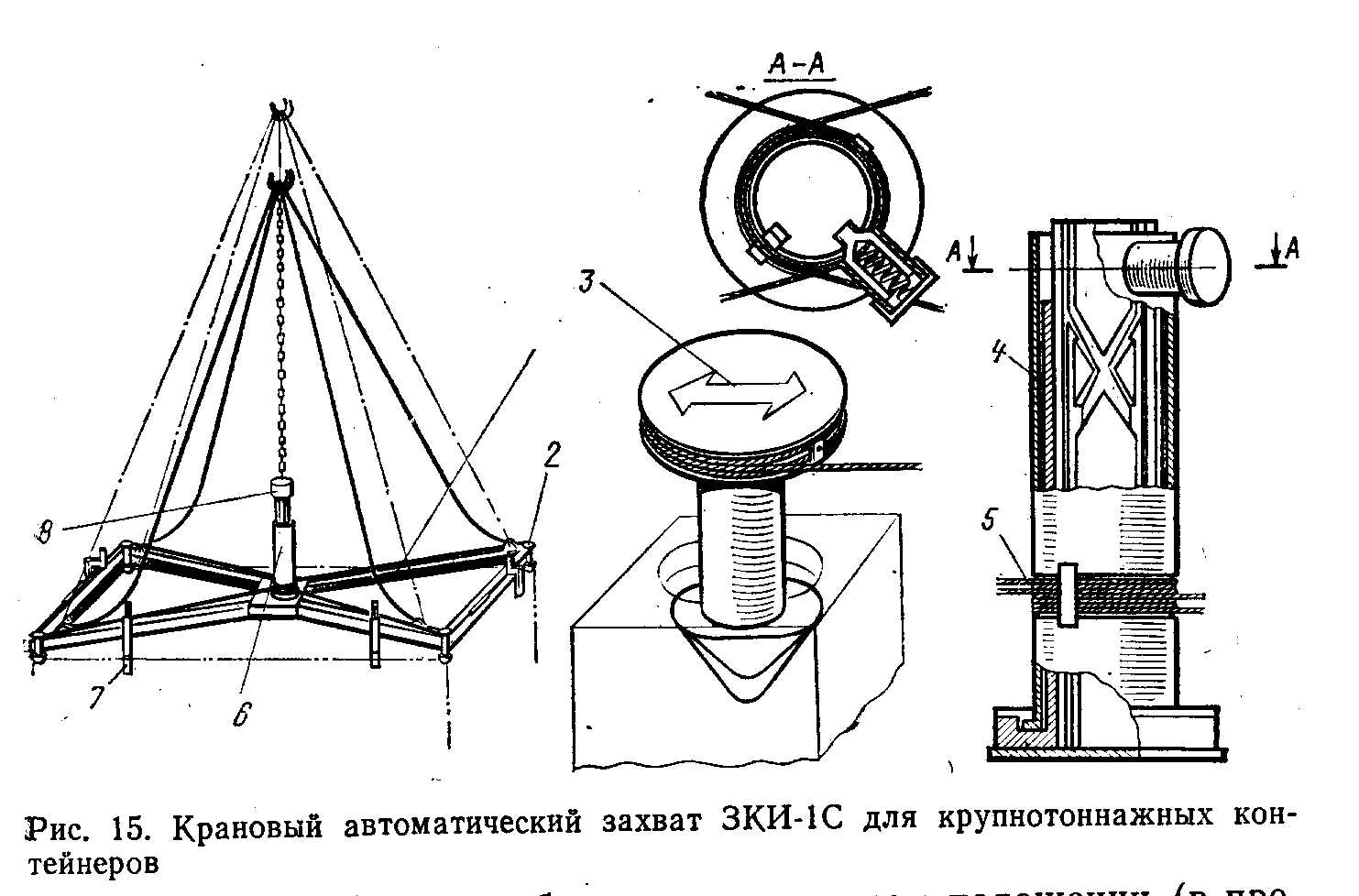

С предеры используют для перегрузки крупнотоннажных контейнеров. Все спредеры, получившие распространение в морских портах, имеют электрогидравлический привод, который оказался для них наиболее эффективным. В практике широко осуществляется совместная перевозка контейнеров 40', 20' и блоков из двух соединенных вместе контейнеров по 10', образующих один 20-футовый эквивалент.

В связи с этим используют три типа спредеров: телескопические, со сменными рамами и с дополнительно присоединяемыми рамами. Первые не требуют каких-либо ручных подготовительных операций при переходе с одного типоразмера контейнеров на другой (всю настройку крановщик производит, не выходя из кабины). В этом смысле они очень удобны, но сложнее по конструкции и имеют значительно большую массу. Спредеры второго типа менее удобны при переходе с контейнеров одного размера на другой.

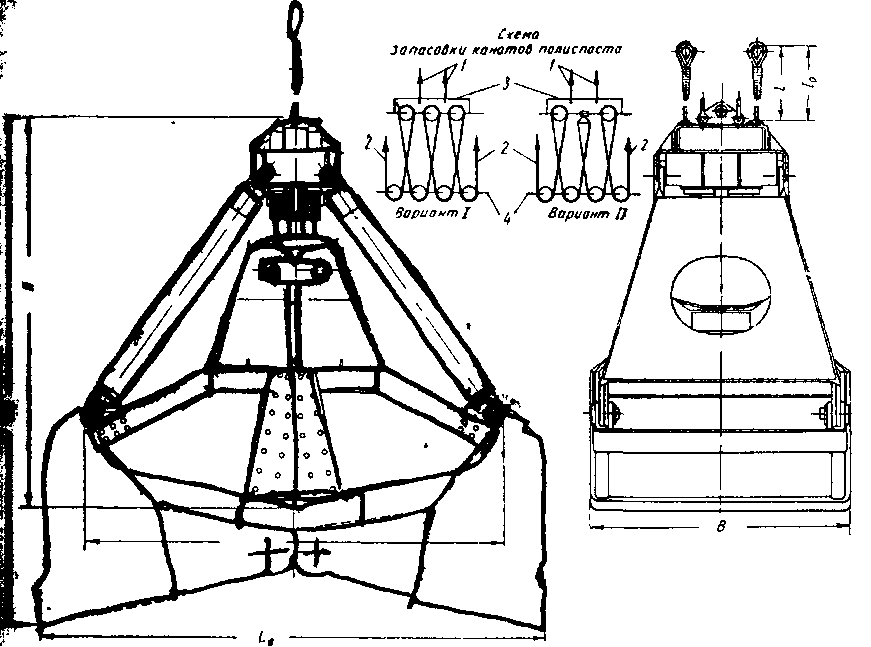

202. Грейфер двухканатного типа для руды-модель 17 1. канаты поддерживающие, 2- канаты замыкающие, 3- траверса верхняя, 4- траверса нижняя

Рис. Грейфер двухканатного типа для угля - модель 237
