Амплитудная диаграмма направленности.

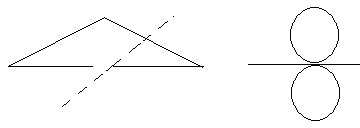

Амплитудная диаграмма направленности представляет собой пространственную фигуру. Для удобства е1 представляю в Е и Н плосткостях.

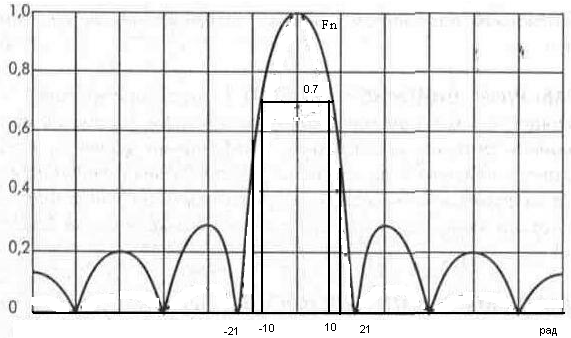

Нормированная диаграмма направленности.

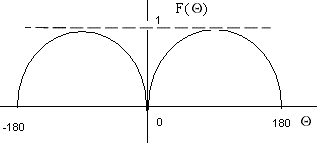

Излучатели имеющие не направленные диаграммы направленности называются изотропными.

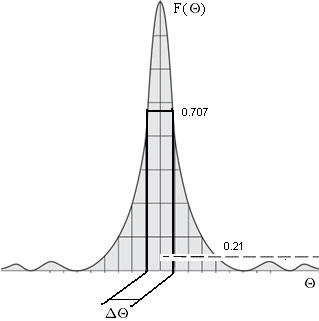

Амплитудная диаграмма направленности.
УБЛ – выбирается самый большой в направлении максимально большого лепестка.

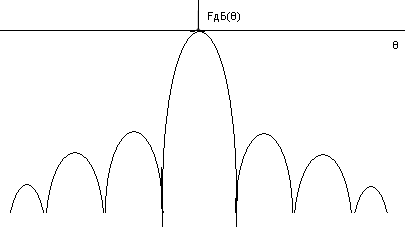

Fдб(θ)=20LgF(θ)
Диаграмма направленности по мощности.
P(θ;φ)=(F(θ;φ))2
В диаграмме направленности по мощности ширина диаграммы выбирается по уровню 0.5 от максимального значения.
КНД- показывает во сколько раз должна быть увеличена мощность антенны при замене направленной диаграммы направленности на не направленную для того что бы напряженность поля в этой точке осталось постоянным.
Д=20LgДр
Для направленных КНД

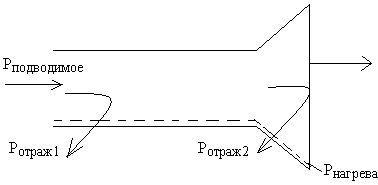

Коэффициент усиления показывает во сколько раз должна быть увеличена мощность подводимая к антенне при замене направленной на не направленную антенну для того что бы напряженность поля в точке приема оставалась постоянной.

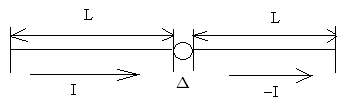

Теория симметричного вибратора.
Δ<<L L≈λ

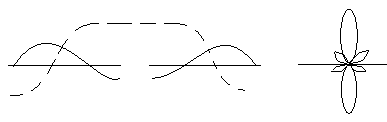

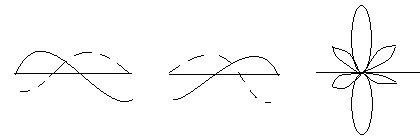

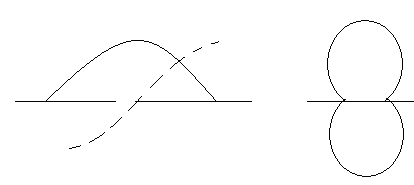

закон распределения тока по симметричному вибратору.
2L<< λ/2
2L= λ/2
2L≈λ
Λ<2L< λ
2L=1.5 λ
Расчет поля вибратора.

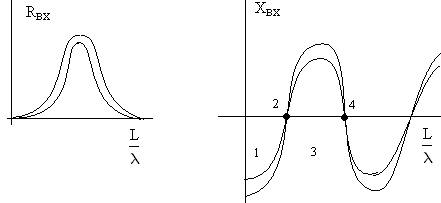

Входное сопротивление
1)
2)
3)
4)
Резонансной длинной симметричного вибратора называется такая его длинна, при которой входное сопротивление становится чисто активным.
Влияние амплитудного распределения на параметры антенных решеток.
In=2; Un=0 fn(θ), Дн, УБЛ.
Спад АР
.
Возрастающее по краям амплитудное распределение.
Несимметричное АР.

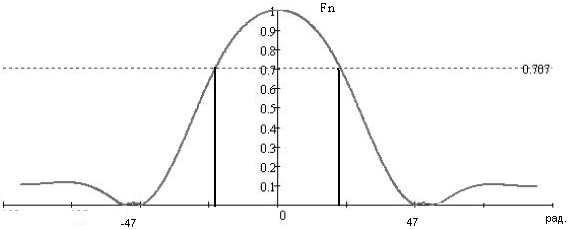

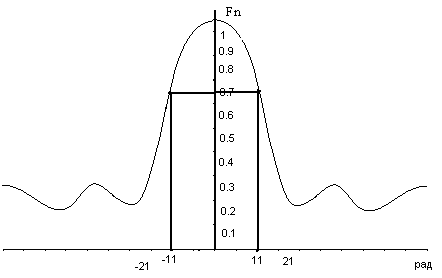

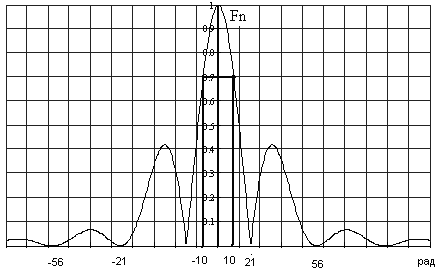

Диаграмма направленности.
Равномерная.
Δθ=20◦
УБЛ=0.4
Спадающая
.
Δθ=33◦
УБЛ=0.1
Возрастающая.
Δθ=18◦
УБЛ=48
Несимметричная АР.
Δθ=22◦
УБЛ=0.3
Вывод:
При равномерном АР ШДН= 20◦, УБЛ=0.27. при спадающем АР ШДН увеличивается, УБЛ уменьшается. При возрастающем АР боковые лепестки увеличиваются (УБЛ=0.48), главный луч сужается на 2◦У при несимметричном АР незначительно увеличивается ШДН и УБЛ, (ШДН=22◦, УБЛ=0.3)
