2.2.5 Задание нагрузки на расчетную схему и её расчет
Назначаем нагрузки, приложенные к узлам и элементам на расчетной схеме, следующими действиями:
- активируем курсором кнопку ;
- курсором указываем 3 –ий и 4 –ый узлы (выделение показывается красным цветом);
- затем указываем курсором на кнопку (нагрузки на узлы и элементы);
- сверху диалоговой панели выбираем сосредаточенное усилие в узле ;
- в диалоговой панели при помощи радиокнопки указываем тип нагрузки «Глобальная» и задаем направление действия нагрузки в доль глобальной оси Z;
- ниже слева при помощи кнопки задаем сосредаточенное усилие величиной Р=5кН;
- указываем курсором на кнопку «Подтвердить» .
- курсором указываем 3 –ий узел (выделение показывается красным цветом);
- в диалоговой панели при помощи радиокнопки указываем тип нагрузки «Глобальная» и задаем направление действия нагрузки в доль глобальной оси Х;
- ниже слева при помощи кнопки задаем сосредаточенное усилие величиной Р=7кН;
- указываем курсором на кнопку «Подтвердить» .
- курсором указываем 3 –ий узел (выделение показывается красным цветом);
- в диалоговой панели при помощи радиокнопки указываем тип нагрузки «Глобальная» и задаем направление действия нагрузки в доль глобальной оси Y;
- ниже слева при помощи кнопки задаем
сосредаточенное усилие величиной M=5кН;
- указываем курсором на кнопку «Подтвердить» .
- в верхнем меню курсором указываем на кнопку ;
- выделяем на схеме, к которому будет прилождена нагрузка (курсором указывается 1 элемент)
- затем указываем курсором на кнопку ;
- сверху диалоговой панели выбираем сосредаточенное усилие на элемент ;
- в диалоговой панели при помощи радиокнопки указываем тип нагрузки «Глобальная» и задаем направление действия нагрузки в доль глобальной оси Х;
- ниже слева при помощи кнопки задаем равномерно распределенную нагрузку величиной Р=-1,5 кН/м;
- указываем курсором на кнопку «Подтвердить» .
Схема загружения будет выглядеть следующим образом (рисунок 2.5)
Рисунок 2.5 – Расчтеная схема рамы от заданных нагрузок
В верхнем меню панели инструментов указываем курсором на кнопку или верхнем меню Режим, Выполнить расчет. После выполнения расчета ЛИР-ВИЗОР остается в режиме формирования расчетной схемы конструкций.
2.3 Вывод результатов расчета
Переходим в режим визуализации результатов расчета, указав курсором на кнопку в верхнем меню панели инструментов.
2.3.1 Вывод деформационной схемы.
Вывод на экран деформированную схему
(перемещение узлов). Указываем курсором
на кнопку
.
При этом на экран будет выведена
деформированная схема по первому
загружению (принимаемому по умалчиванию).
Схема будет выглядеть следующим образом (рисунок 2.7).

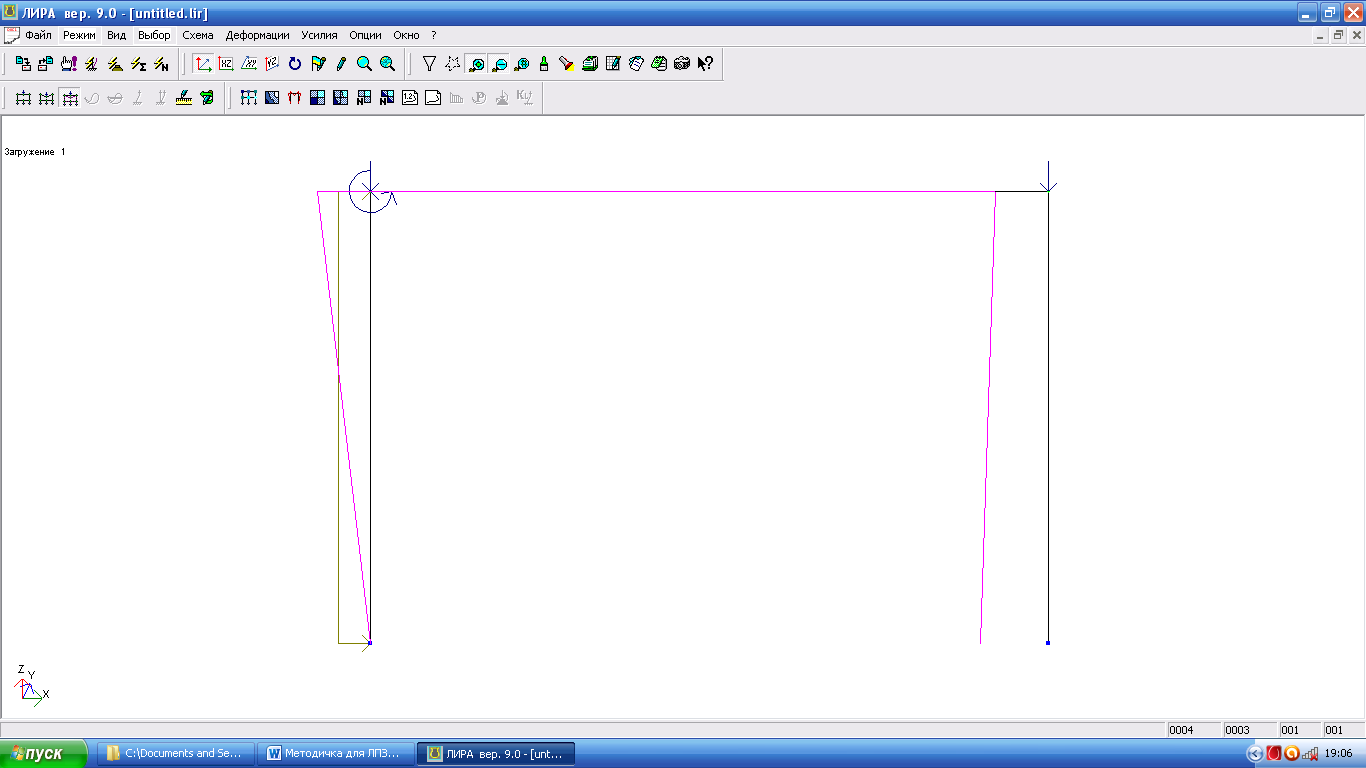

Рисунок 2.7 – Деформированная схема перемещения узлов.
2.3.2 Просмотр эпюр нагрузок.
Выводим на экран эпюры нагрузок загружений. Эпюры нагрузок можно выводить на экран на дефорпированной или на недеформированной схеме.
Выводим на экран эпюры N в загружении недеформированной схемы:
- перейдем на недеформириванную схему, указав курсором на кнопку в верхнем меню операции;
- указываем курсором на кнопку
;
- указываем загружение подтверждаем ввод на кнопку «Подтвердить»;
- затем в верхнем меню указываем курсором на кнопку
- в открывшейся нижней строке курсотом выбираем усилие N.
Схема будет выглядеть следуюущим образом (рисунок 2.8).

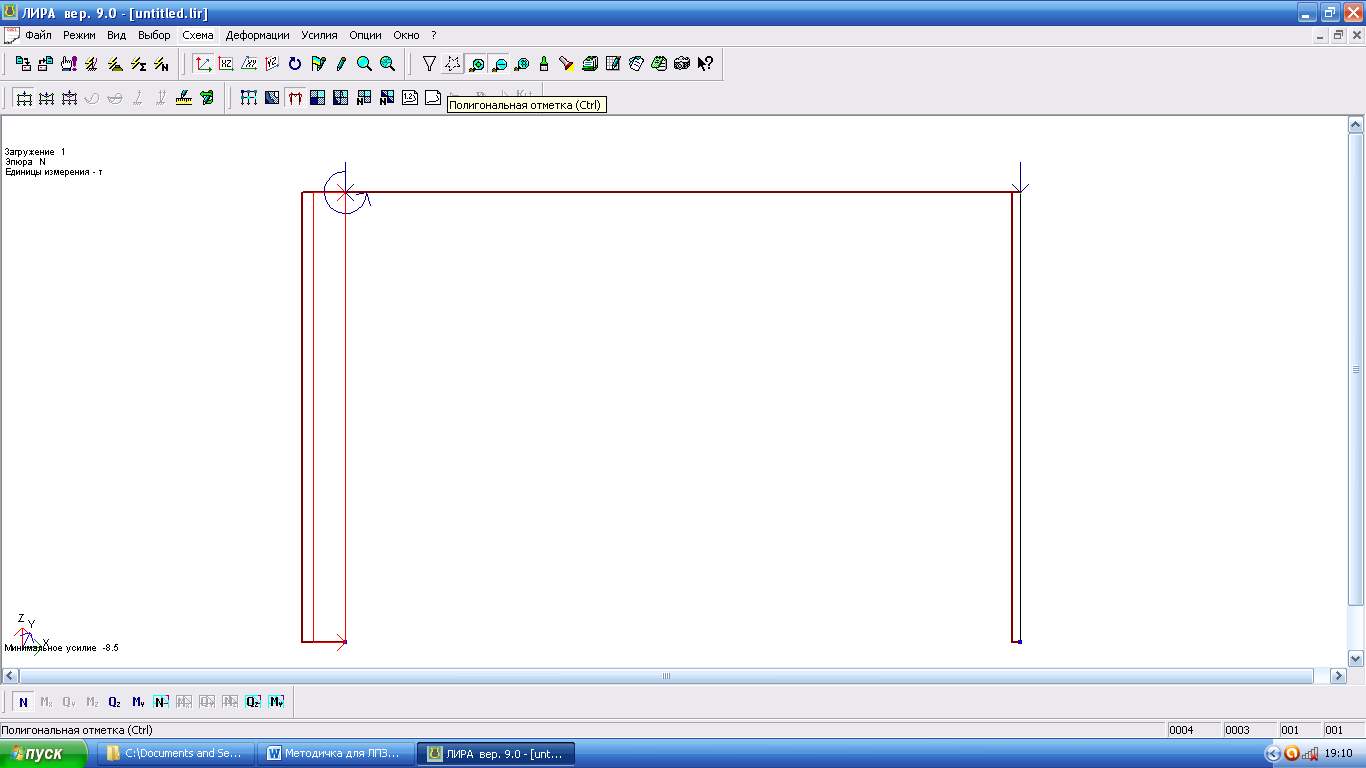

Рисунок 2.8 – Эпюра продольных усилий N
Выводим на экран эпюру Qz (поперечные усилия по ося Z). В нижней строке курсором выбираем усилие Qz. Схема будет выглядеть следуюущим образом (рисунок 2.9).

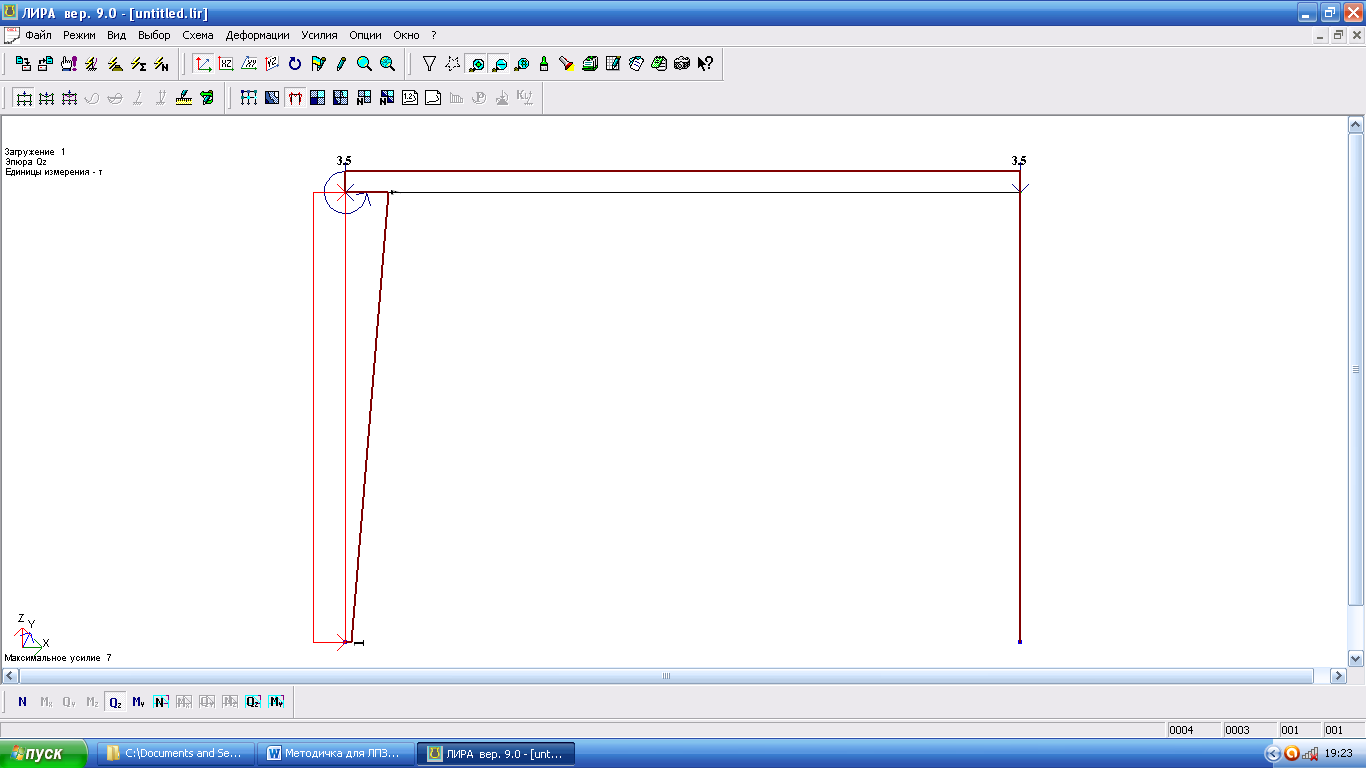

Рисунок 2.9 – Эпюра поперечных усилий Qz
Выводим на экран эпюру Му (поперечные усилия по ося Y). В нижней строке курсором выбираем усилие Му. Схема будет выглядеть следуюущим образом (рисунок 2.10).

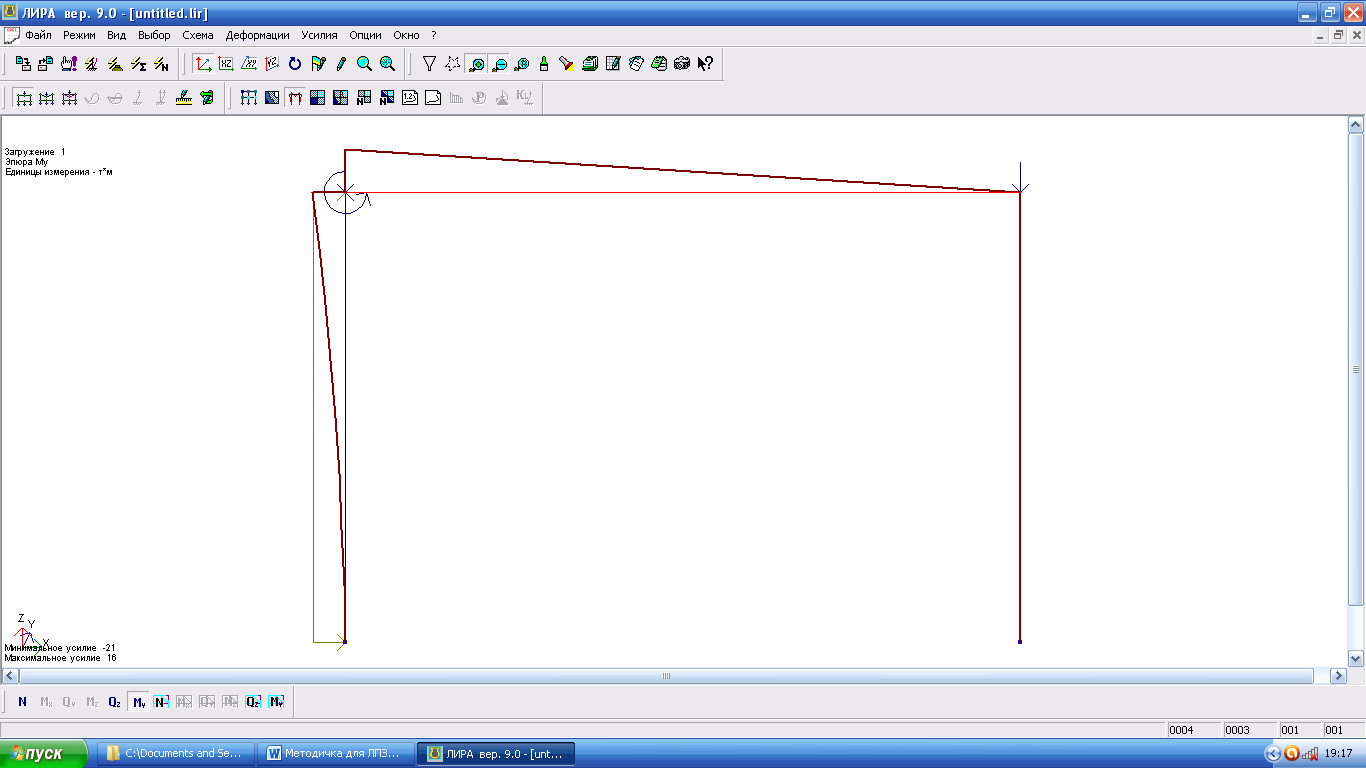

Рисунок 2.10 – Эпюра моментов Му
Что бы посмотреть значения на эпюрах необходимо выполнить следующие операции:
- в верхнем меню курсора вызываем флаги рисования нажав на кнопку
- в открывшемся окне сверху выбираем вертикальное меню ;
- в этом окне на против иконки курсором ставим отметку;
- затем подтверждаем изменения нажатием на кнопку
Схема будет выглядеть следуюущим образом (рисунок 2.11).
Рисунок 2.11 – Эпюра продольных усилий N со значениями усилий.
Рисунок 2.12 – Эпюра поперечных усилий Qz со значениями усилий.
Рисунок 2.13 – Эпюра моментов Му со значениями усилий.

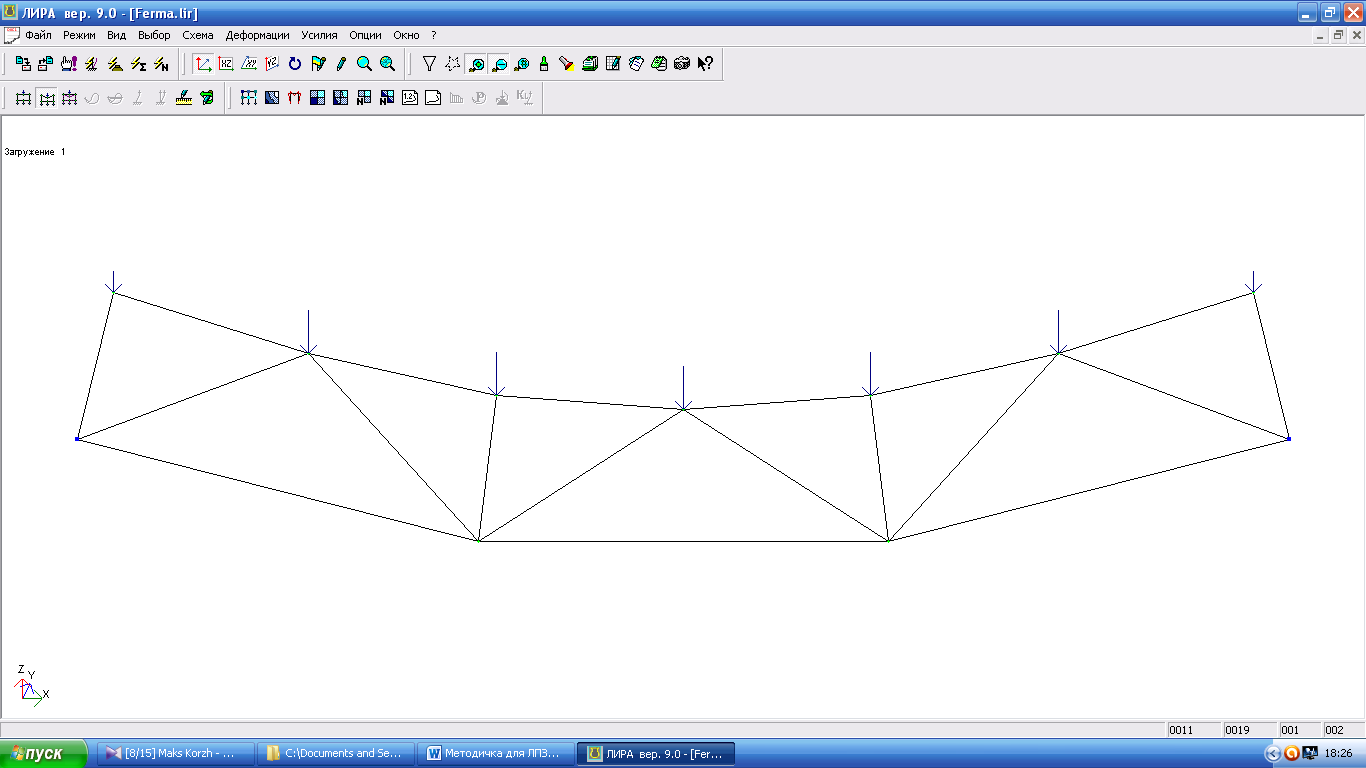

ПРИМЕР РАСЧЕТА ПЛОСКОЙ ФЕРМЫ
