2.1 Исходные данные

Необходимо рассчитать и проонализировать напряженно-деформированное состояние плоской рамы от действия постоянных и временных нагрузок. Расчетная схема плоской рамы приведена на рисунке 2.1. Сечение стоек – прямоугольное h=20см, b= 20 см, сечение ригеля - прямоугольное h=20см, b= 40 см

Рисунок 2.1 – Расчетная схема плоской рамы.

2.2 Ввод исхлодных данных

2.2.1 Создание новой задачи

Для того, что бы создать новую задачу, нужно в верхнем меню Фаил указать курсором на операцию Новый. При этом загружается диологовое окно, в котором нужно указать Имя создоваемой задачи, Шифр задачи (по умалчиванию устанавливается как первые три символа имени задачи) и путем указания на Радиоиконку установить признак схемы [(в данном случае установим признак схемы 2 – три степени свободы в узле(два перемещения и поворот в плоскости XOZ)]

2.2.2 Создание геометрии

Созданем геометрию расчетной схемы. Сначало зададим нашу плоскую раму как прямоугольную. Для удобства ввода исходных данных расчетной схемы, необходимо поставить нумерацию узлов и элементов:

- в верхнем меню курсором вызываем флаги рисования нажимаем на кнопку ;

- в открывшемся окне указываем галочкой (нумерация элементов);

- для узлов верхней части окна выбираем (узлы);

- ставим галочку напротив кнопки (нумерация узлов);

- затем подтверждаем изменения на кнопку внизу окна .

Сначала необходимо создать плоскую раму:

- курсором указываем на кнопку в меню панели инструментов;

- в верхней части открывшегося окна по умалчанию выбрана кнопка (генерация рамы).

В соответствующих графах диалоговой панели указываются следуюущие значения:

- шаг в доль 1-ой оси (Х)		- шаг в доль 2-ой оси (Z)
значение (м)	количество		значение (м)	количество
6	1		4	1

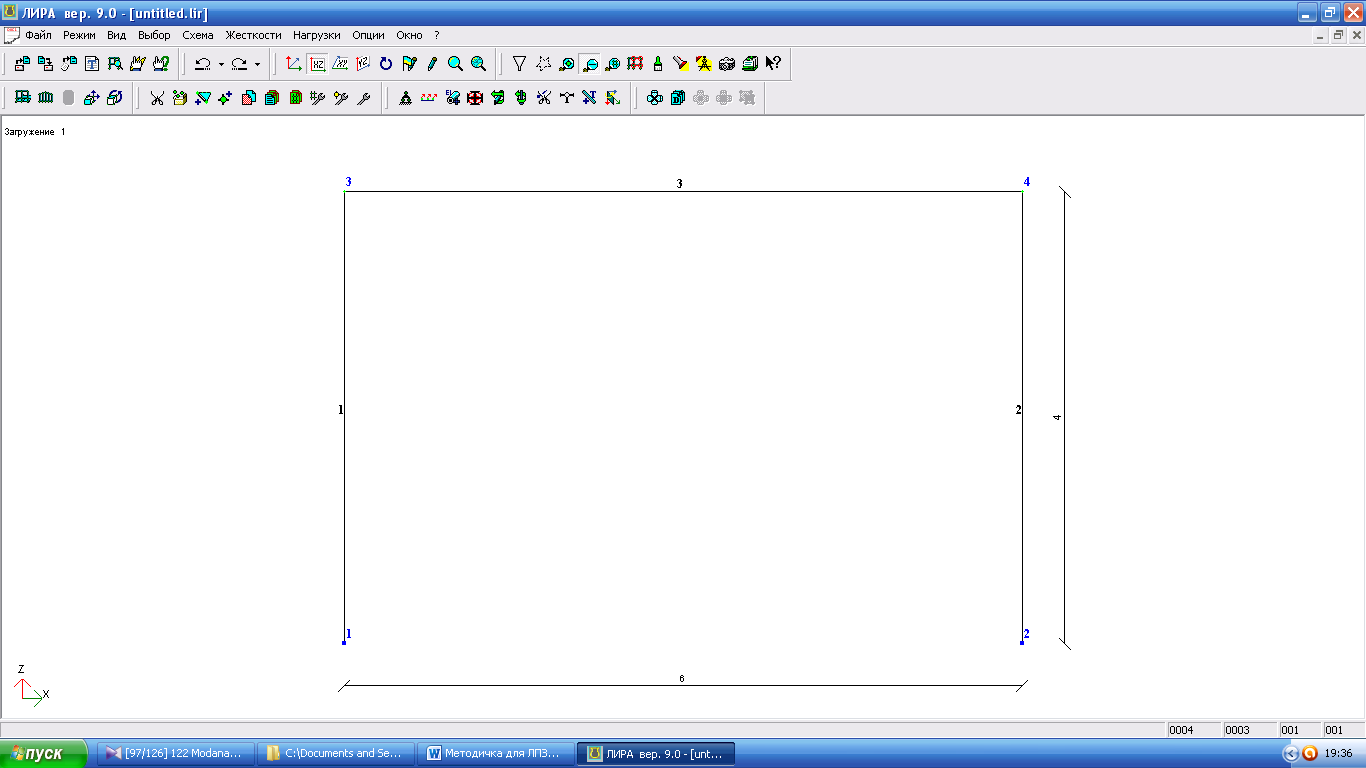

После этого указываем курсором на кнопку внизу окна . Регулярная рама имеет следующий вид (рисунок 2.2)

Рисунок 2.2 – Геометрическая схема плоской рамы с нумерацией узлов и элементов.

2.2.3 Создание опорных закреплений конструкций.

Назначаем закрепление (опорные узлы):

- курсором указываем на кнопку

- выделяем на схеме узел 1;

- курсором указываем на кнопку и в диалоговой панели назначаем связи по направлению X и Z, затем указываем курсором на кнопку «Подтвердить» .

- выделяем на схеме узел 2;

- курсором указываем на кнопку и в диалоговой панели назначаем связи по направлению Z, затем указываем курсором на кнопку «Подтвердить» .

2.2.4 Создание жесткости конструкции

Опорные связи введены, переходим к вводу типов жесткости элементов:

- указываем на кнопку и в появившемся на экране диалоговом окне формируем список типов жесткости;

- указываем на кнопку «Добавить»;

- в диалоговом окне выбираем необходимые сечения элементов, «Брус» (бетон марки В12,5).

В диалоговом панели указываетс следующие параметры1-го типа жесткости верхней части колонны:

- модуль упругости Е = 2.1е7т/м²;

- геометрические размеры сечения В = 20 см;

Н = 20 см;

- удеотный вес R₀ = 2.5 т/м³.

При нажатии кнопи «Нарисовать» можно увидеть созданное сечение. (рисунок 2.3)

Рисунок 2.3 – Поперечное сечение верхней части колонны.

Указываем курсором на кнопку «Подтвердить». При этом снова откроется диалоговое окно, в котором содержится следующий список сечений:1.Брус 20х20

Вводим 2-ой тип жесткости нижней части колонны:

- указываем на кнопку «Добавить»;

- в диалоговом окне выбираем необходимые сечения элементов, «Брус» (бетон марки В12,5).

В диалоговом панели указываетс следующие параметры1-го типа жесткости верхней части колонны:

- модуль упругости Е = 2.1е7т/м²;

- геометрические размеры сечения В = 40 см;

Н = 20 см;

- удеотный вес R₀ = 2.5 т/м³.

- указываем курсором на кнопку «Подтвердить» .

Назначаем созданные типы жесткости элементов плоской рамы:

- в диалоговом окне из созданного списка типов жесткости указываем курсором на 1-ый тип жесткости «1.Брус 20х20» (он выделится синим цветом) и двойным щелчком левой клавиши мыши или указанием на кнопку «Установить как текущий» устанавливаем этот тип жесткости как текущий;

- в верхнем меню курсором указываем на кнопку ;

- на расчетной схеме выделяем курсором левые и правые стойки рамы (1 и 2);

- назначаем отмеченым на схеме элементам текущий тип жесткости, указав курсором на кнопку «Назначить»;

- затем назначаем 2-ой тип жесткости «2.Брус 40х20» (он выделится синим цветом) и двойным щелчком левой клавиши мыши или указанием на кнопку «Установить как текущий» устанавливаем этот тип жесткости как текущий;

- на расчетной схеме выделяем курсором выделяем ригель (3 элемент);

- назначаем отмеченым на схеме элементам текущий тип жесткости, указав курсором на кнопку «Назначить»;

Ввод типов жесткости полностью закончен, переходим к вводу нагрузок на плоскую раму.
