1.2.5 Задание нагрузки на расчетную схему и её расчет
Назначаем нагрузки, приложенные к узлам и элементам на расчетной схеме, следующими действиями:
- активируем курсором кнопку ;
- курсором указываем 3 –ий узел (выделение показывается красным цветом);
- затем указываем курсором на кнопку
(нагрузки на узлы и элементы);
- сверху диалоговой панели выбираем
сосредаточенное усилие в узле
;

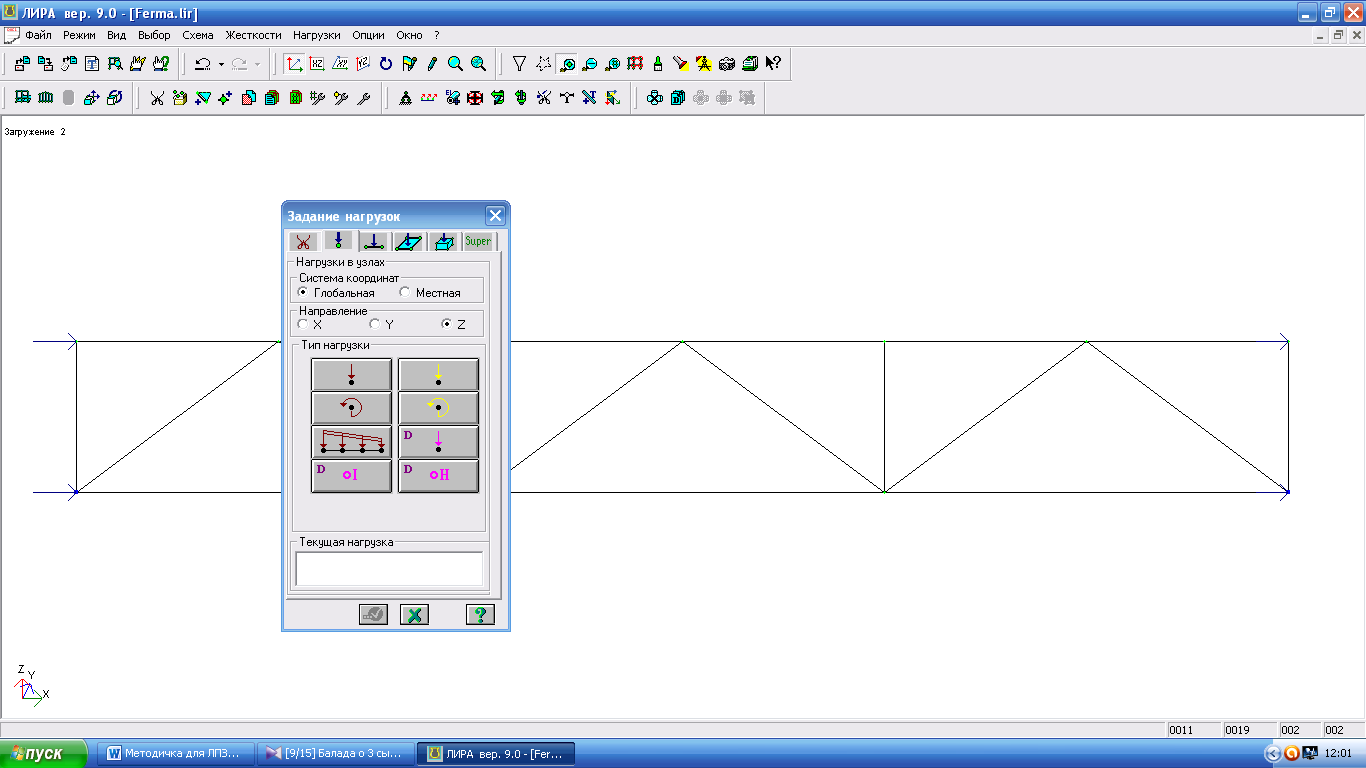

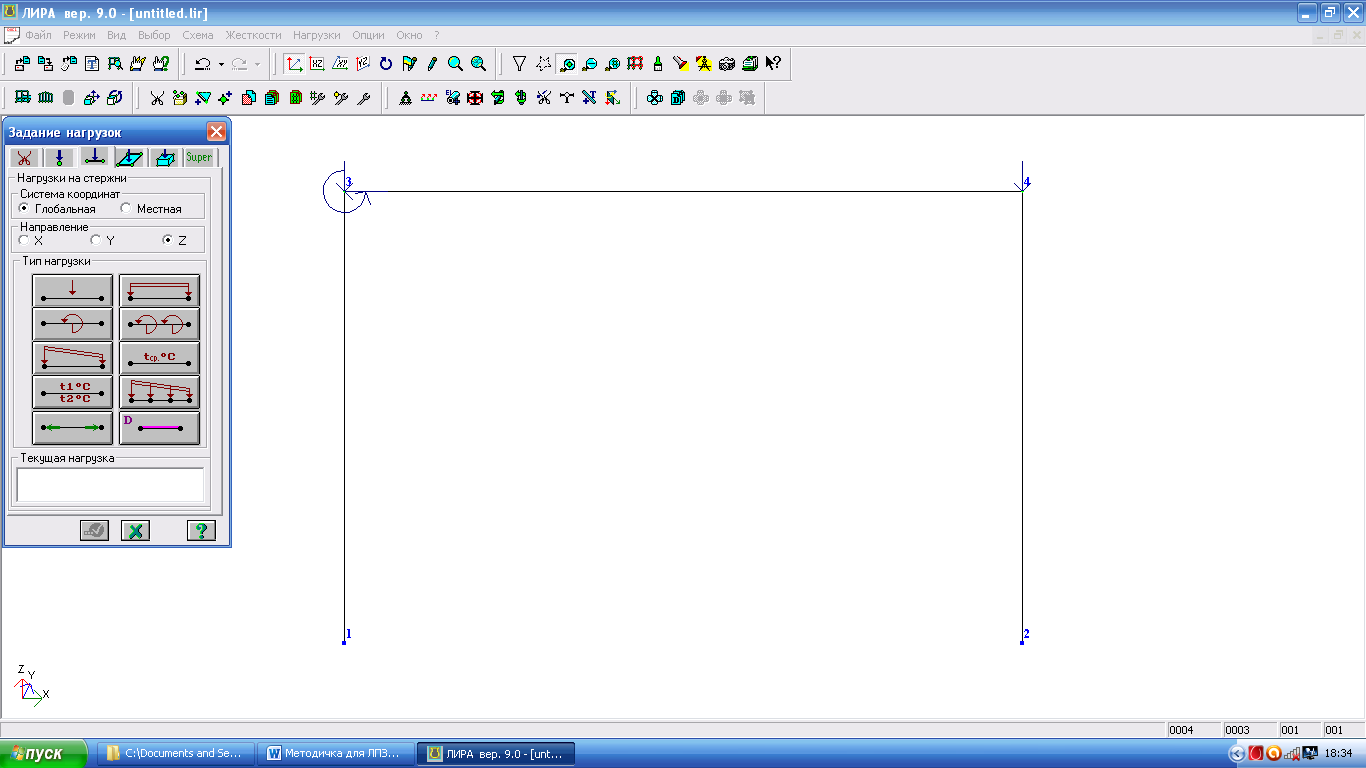

- в диалоговой панели при помощи радиокнопки указываем тип нагрузки «Глобальная» и задаем направление действия нагрузки в доль глобальной оси Z;
- ниже слева при помощи кнопки задаем сосредаточенное усилие величиной Р=20кН;
- указываем курсором на кнопку «Подтвердить» .
- в верхнем меню курсором указываем на кнопку ;
- выделяем на схеме, к которому будет прилождена нагрузка (курсором указывается 1 элемент)
- затем указываем курсором на кнопку ;
- сверху диалоговой панели выбираем
сосредаточенное усилие на элемент
;
- в диалоговой панели при помощи радиокнопки указываем тип нагрузки «Глобальная» и задаем направление действия нагрузки в доль глобальной оси Z;
- ниже слева при помощи кнопки
задаем равномерно распределенную
нагрузку величиной Р=25 кН/м;
- указываем курсором на кнопку «Подтвердить» .
- в верхнем меню курсором указываем на кнопку ;
- выделяем на схеме, к которому будет прилождена нагрузка (курсором указывается 1 элемент)
- затем указываем курсором на кнопку ;
- сверху диалоговой панели выбираем сосредаточенное усилие на элемент ;
- в диалоговой панели при помощи радиокнопки указываем тип нагрузки «Глобальная» и задаем направление действия нагрузки в доль глобальной оси Y;
- ниже слева при помощи кнопки
задаем сосредаточенное усилие величиной
M=-15кН на расстояния А=1;
- указываем курсором на кнопку «Подтвердить» .

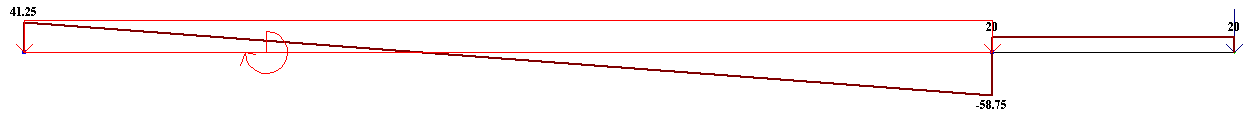

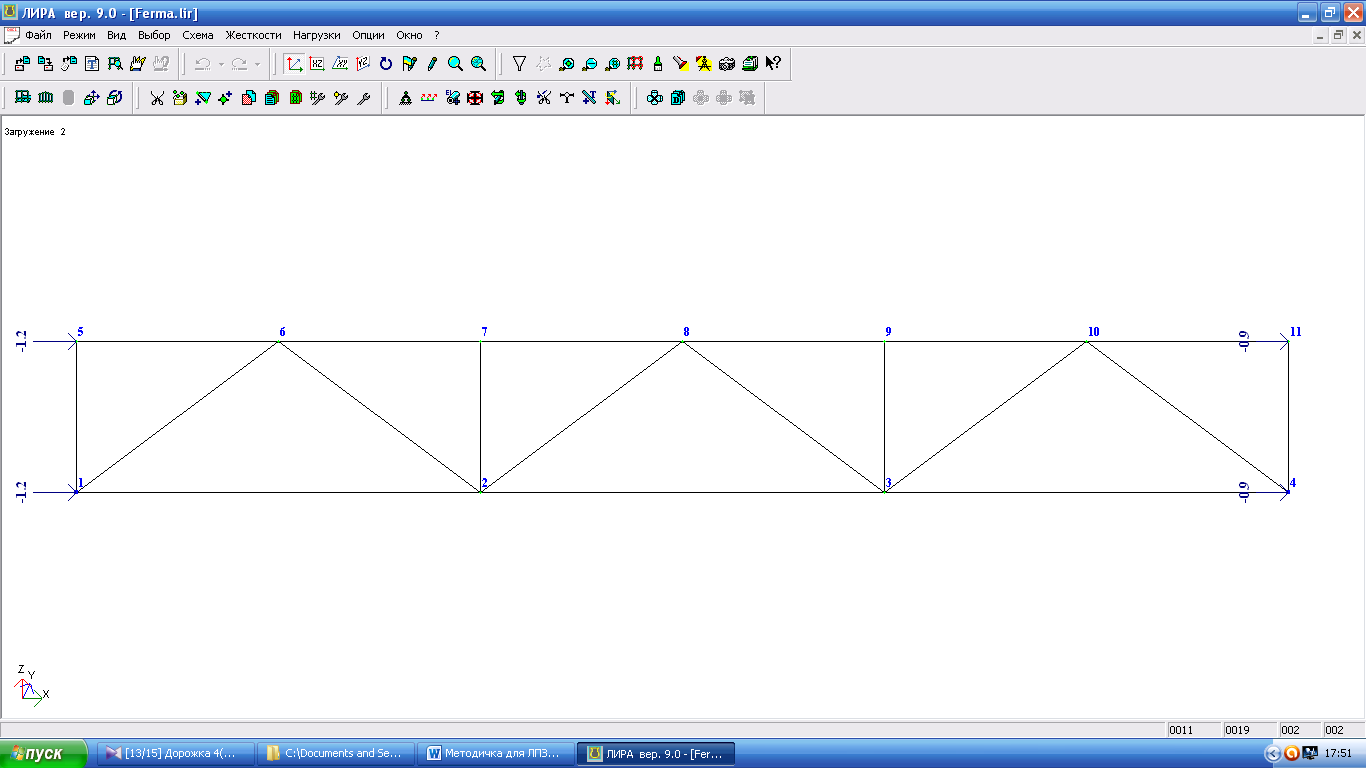

Схема загружения будет выглядеть следующим образом (рисунок 1.4).
Рисунок 1.4
В верхнем меню панели инструментов
указываем курсором на кнопку
или верхнем меню Режим, Выполнить
расчет. После выполнения расчета
ЛИР-ВИЗОР остается в режиме формирования
расчетной схемы конструкций.
1.3 Вывод результатов расчета
Переходим в режим визуализации результатов
расчета, указав курсором на кнопку
в верхнем меню панели инструментов.
1.3.1 Просмотр эпюр нагрузок.
Выводим на экран эпюры нагрузок загружений. Эпюры нагрузок можно выводить на экран на дефорпированной или на недеформированной схеме.
Выводим на экран эпюры N в загружении недеформированной схемы:
- перейдем на недеформириванную схему,
указав курсором на кнопку
в верхнем меню операции;
- затем в верхнем меню указываем курсором
на кнопку
- в открывшейся нижней строке курсотом выбираем усилие Q.

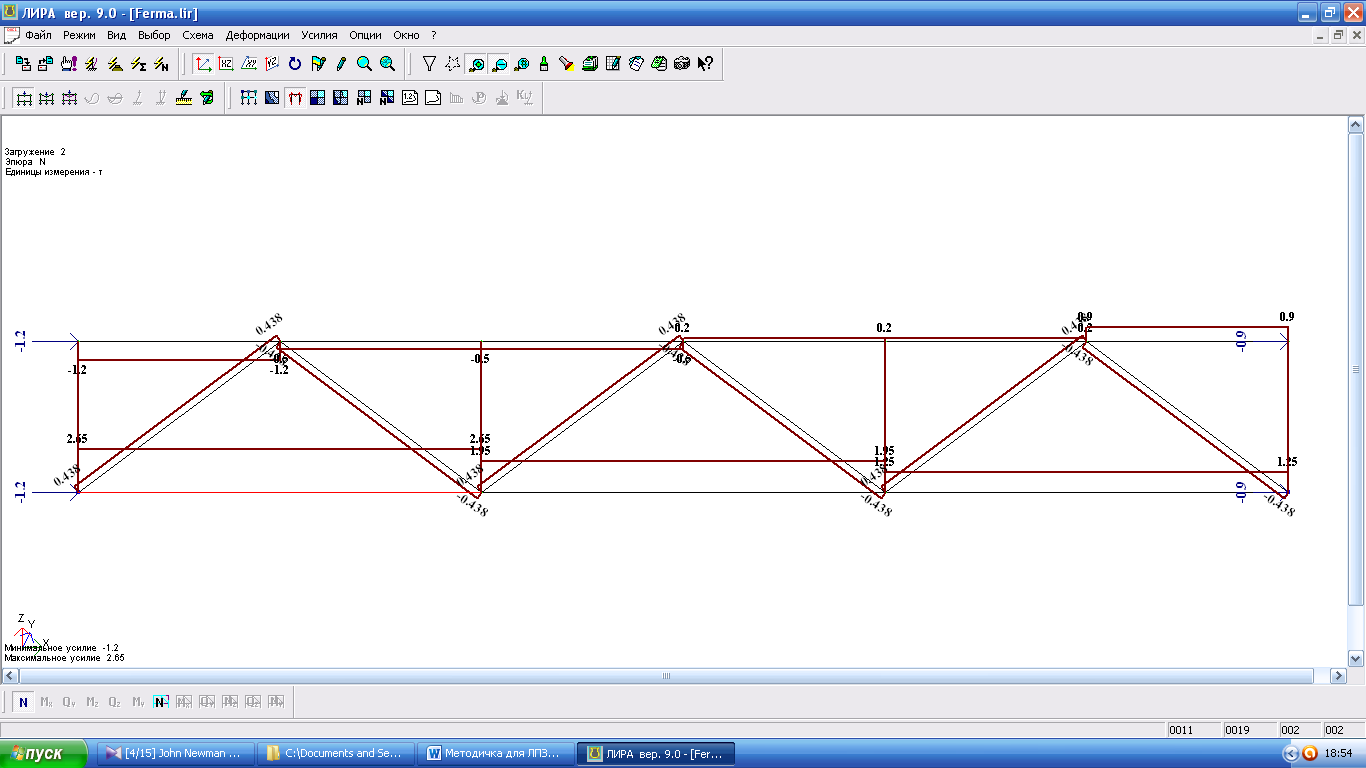

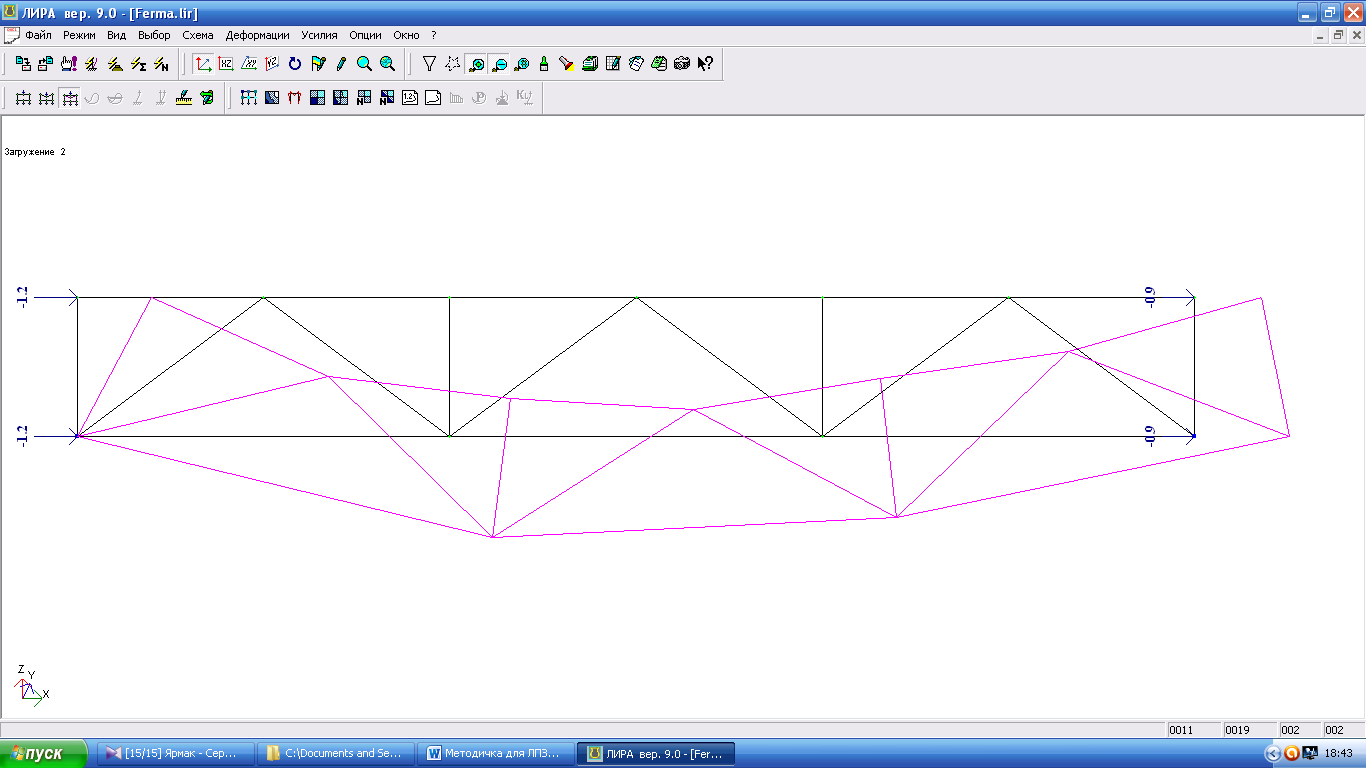

Схема будет выглядеть следуюущим образом (рисунок 1.5).
Рисунок 1.5
- в открывшейся нижней строке курсотом выбираем усилие М.

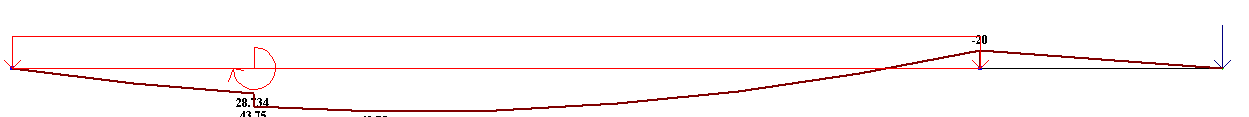

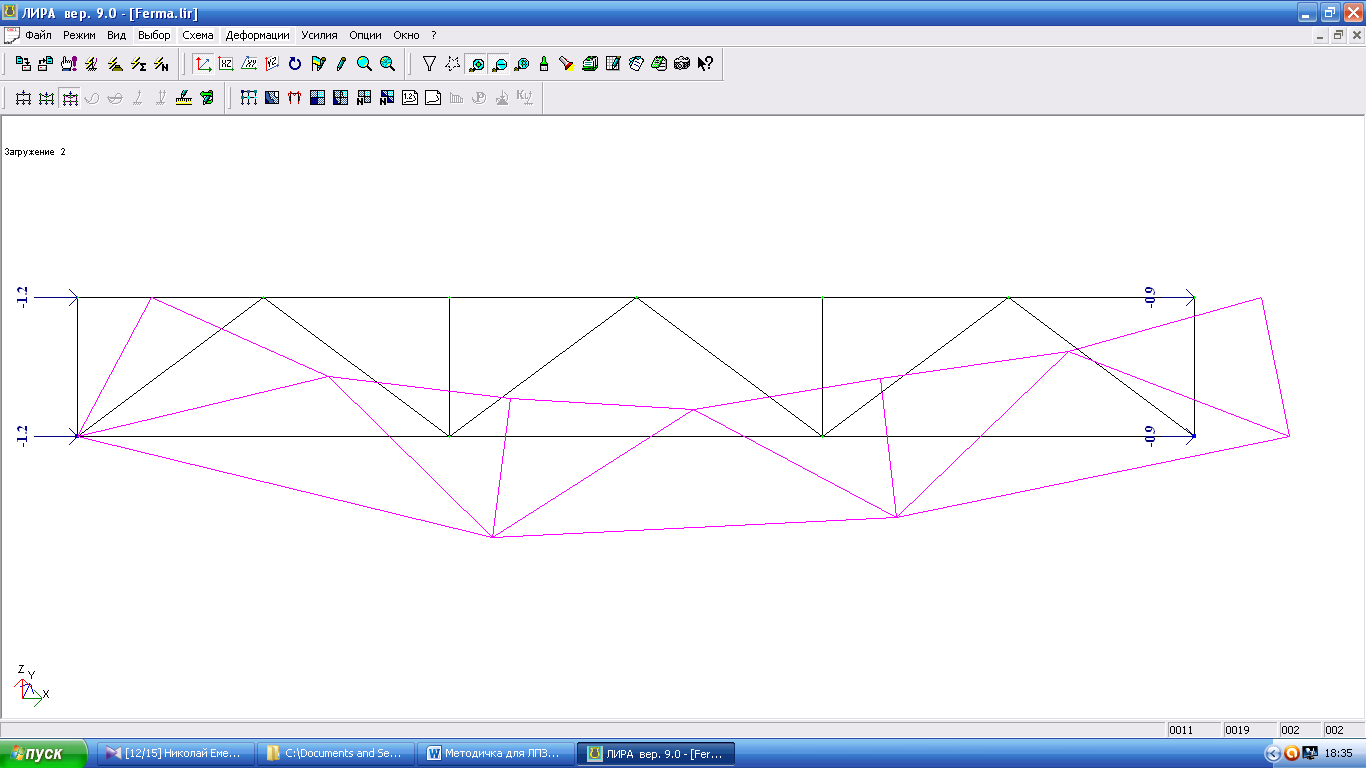

Схема будет выглядеть следуюущим образом (рисунок 1.6).
Рисунок 1.6
Что бы посмотреть значения на эпюрах необходимо выполнить следующие операции:
- в верхнем меню курсора вызываем флаги
рисования нажав на кнопку

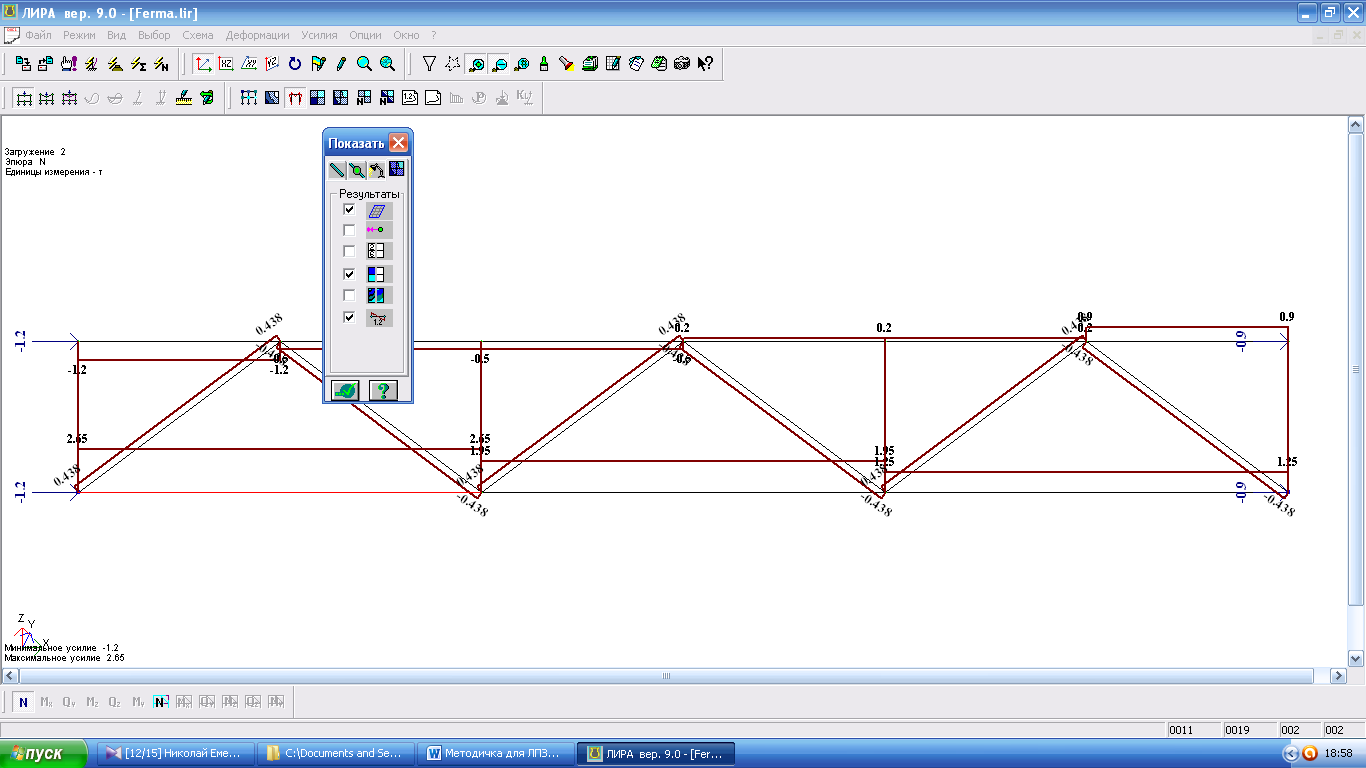

- в открывшемся окне сверху выбираем вертикальное меню ;
- в этом окне на против иконки
курсором
ставим отметку;
- затем подтверждаем изменения нажатием на кнопку
