1.1 Исходные данные
Необходимо рассчитать и проанализировать напряженно – деформационное состояние однопролетной статическиопределимой балки на двух опорах. Расчетная схема балки приведенена на рисунке 1.1. Сечение балки принято прямоугольное h=20 см, b=20см.

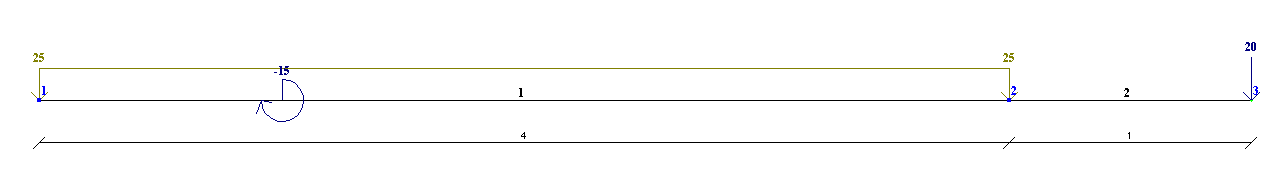

Рисунок 1.1.
1.2 Ввод исходных данных
1.2.1 Создание новой задачи
Для того, что бы создать новую задачу, нужно в верхнем меню Фаил указать курсором на операцию Новый. При этом загружается диологовое окно, в котором нужно указать Имя создоваемой задачи, Шифр задачи (по умалчиванию устанавливается как первые три символа имени задачи) и путем указания на Радиоиконку установить признак схемы [(в данном случае установим признак схемы 2 – три степени свободы в узле(два перемещения и поворот в плоскости XOZ)]
1.2.2 Создание геометрии
Созданем геометрию расчетной схемы. Сначало зададим нашу плоскую раму как прямоугольную. Для удобства ввода исходных данных расчетной схемы, необходимо поставить нумерацию узлов и элементов:

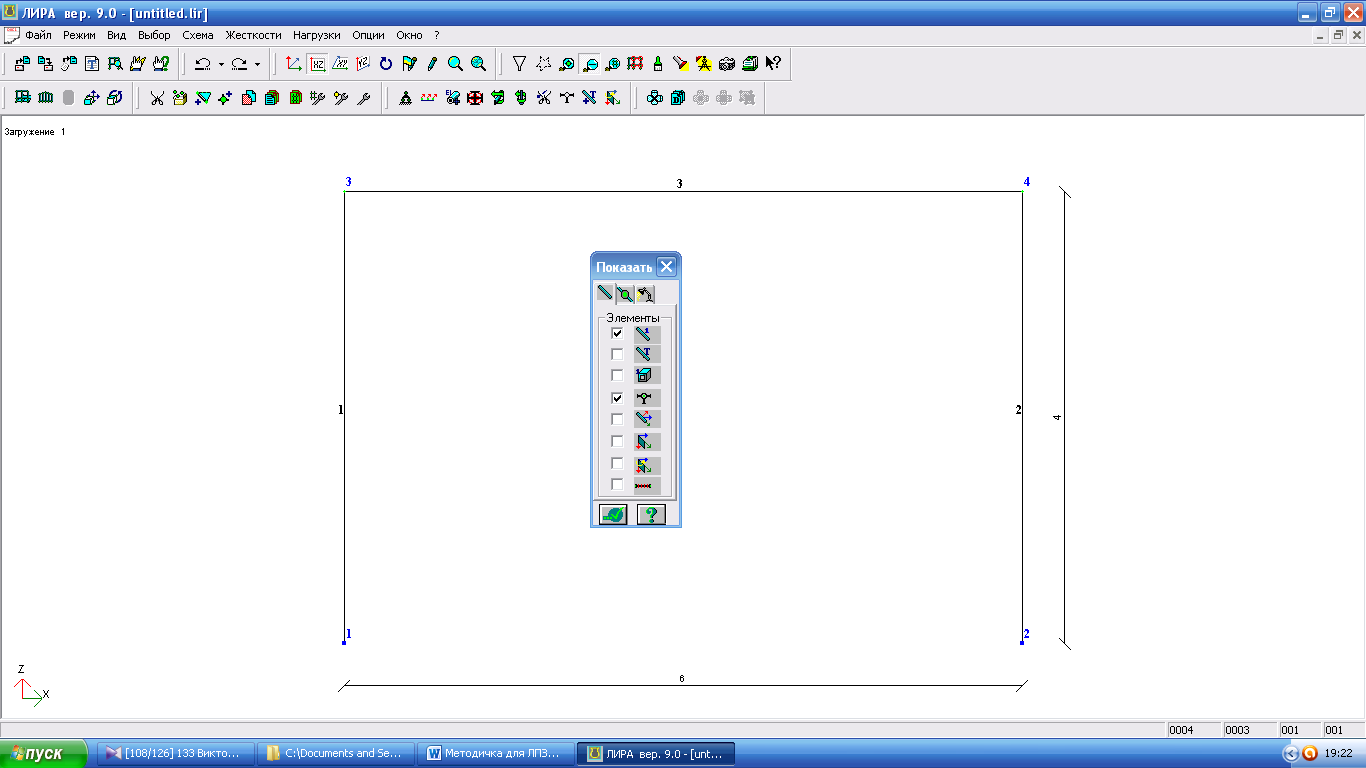

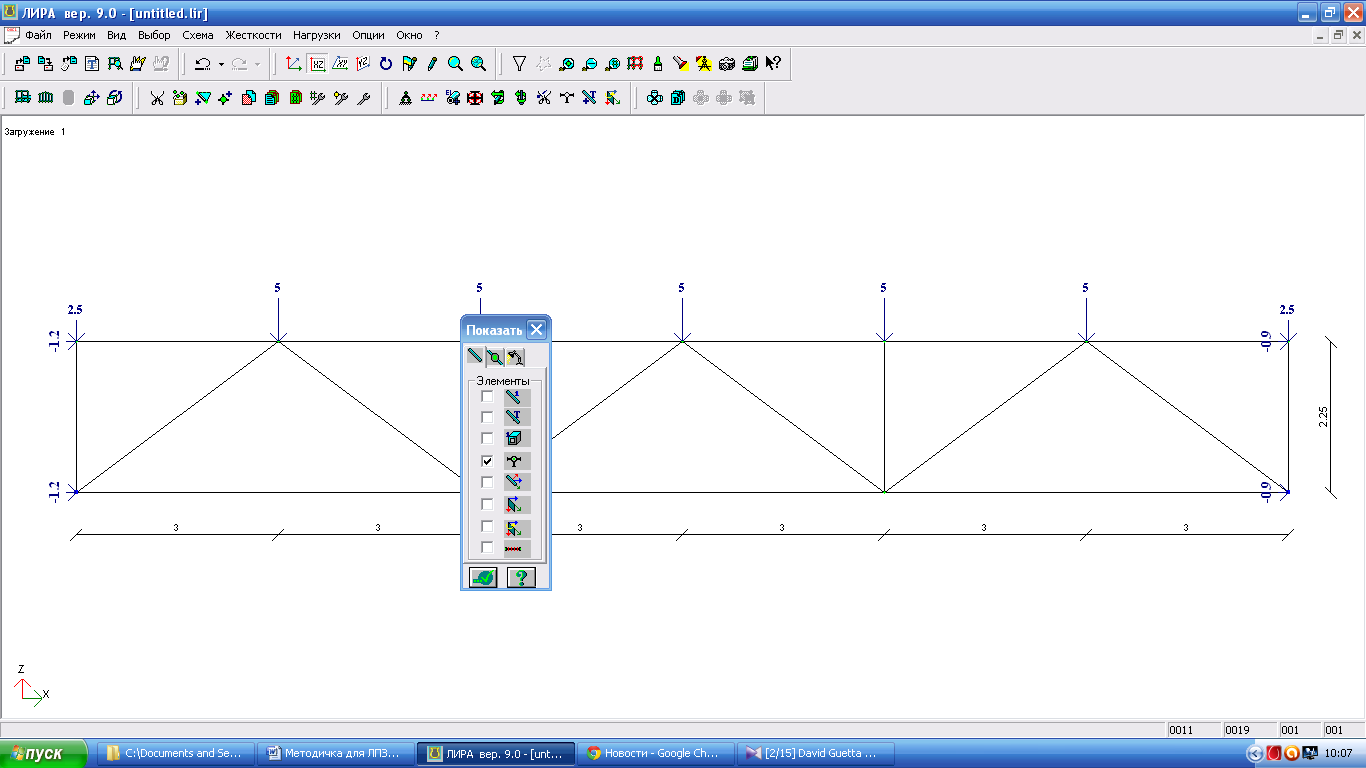

- в верхнем меню курсором вызываем флаги
рисования нажимаем на кнопку
;
- в открывшемся окне указываем галочкой
(нумерация
элементов);

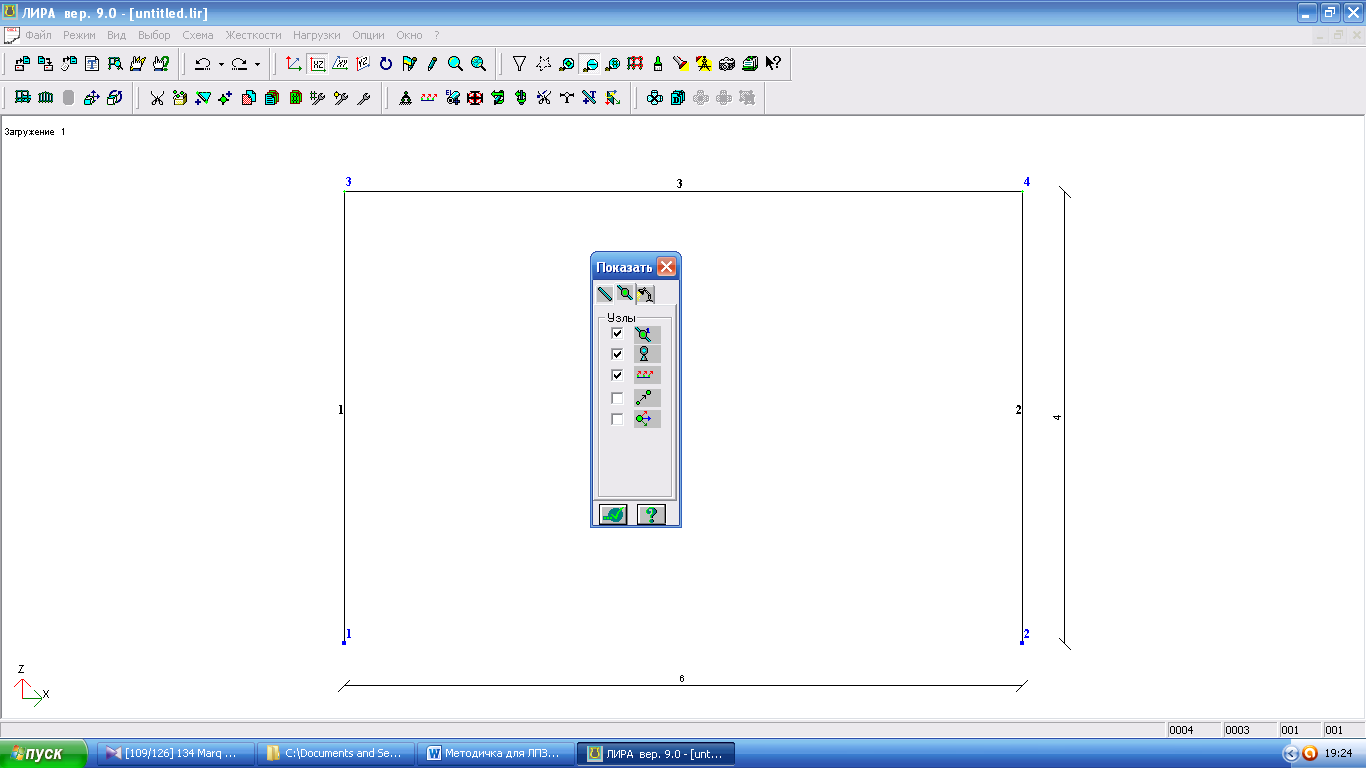

- для узлов верхней части окна выбираем (узлы);
- ставим галочку напротив кнопки
(нумерация узлов);
- затем подтверждаем изменения на кнопку
внизу окна
.

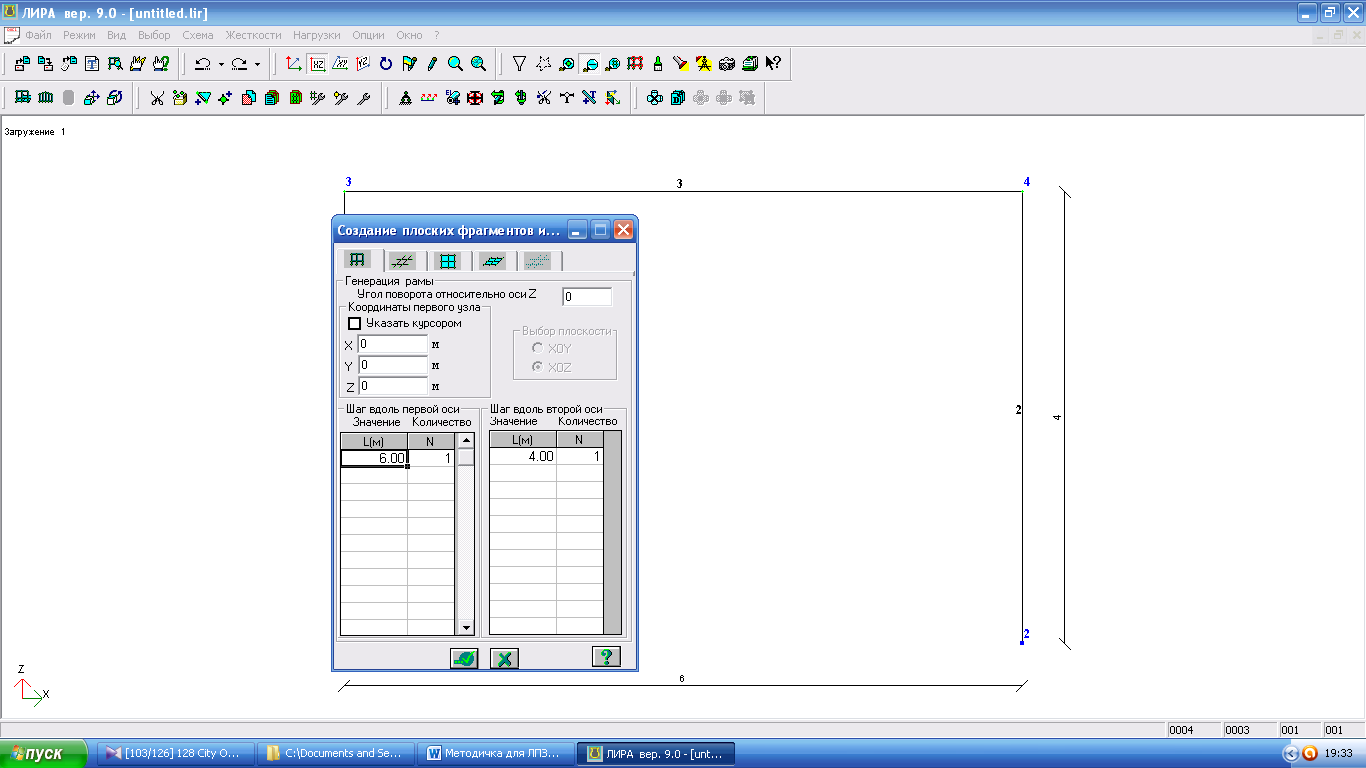

Сначала необходимо создать балку:
- курсором указываем на кнопку
в меню панели инструментов;
- в верхней части открывшегося окна по
умалчанию выбрана кнопка
(генерация рамы).
В соответствующих графах диалоговой панели указываются следуюущие значения:
- шаг в доль 1-ой оси (Х) |
|
|||
значение (м) |
количество |
|
|
|
4 |
1 |
|
|
|
1 |
1 |
|
|
|
После этого указываем курсором на кнопку внизу окна . Регулярная балка имеет следующий вид (рисунок 1.2)
Рисунок 1.2
1.2.3 Создание опорных закреплений конструкций.
Назначаем закрепление (опорные узлы):
- курсором указываем на кнопку
- выделяем на схеме узел 1;
- курсором указываем на кнопку и в диалоговой панели назначаем связи по направлению X и Z, затем указываем курсором на кнопку «Подтвердить» .
- выделяем на схеме узел 2;
- курсором указываем на кнопку и в диалоговой панели назначаем связи по направлению Z, затем указываем курсором на кнопку «Подтвердить» .
1.2.4 Создание жесткости конструкции
Опорные связи введены, переходим к вводу типов жесткости элементов:
- указываем на кнопку
и в появившемся на экране диалоговом
окне формируем список типов жесткости;
- указываем на кнопку «Добавить»;
- в диалоговом окне выбираем необходимые сечения элементов, «Брус» (бетон марки В12,5).
В диалоговом панели указываетс следующие расчетной балки:
- модуль упругости Е = 2.1е7т/м2;
- геометрические размеры сечения В = 20 см;
Н = 20 см;
- удеотный вес R0 = 2.5 т/м3.
При нажатии кнопи «Нарисовать» можно увидеть созданное сечение. (рисунок 2.3)
Рисунок 1.3 – Поперечное сечение верхней части колонны.
Указываем курсором на кнопку «Подтвердить». При этом снова откроется диалоговое окно, в котором содержится следующий список сечений:1.Брус 20х20
Назначаем созданные типы жесткости элементов балки:
- в диалоговом окне из созданного списка типов жесткости указываем курсором на «1.Брус 20х20» (он выделится синим цветом) и двойным щелчком левой клавиши мыши или указанием на кнопку «Установить как текущий» устанавливаем этот тип жесткости как текущий;
- в верхнем меню курсором указываем на
кнопку
;
- на расчетной схеме выделяем курсором выделяем балку;
- назначаем отмеченым на схеме элементам текущий тип жесткости, указав курсором на кнопку «Назначить»;
Ввод типов жесткости полностью закончен, переходим к вводу нагрузок на плоскую раму.
