3.2.5 Назначим нагрузки в 1-ом загружении (вертикальные нагрузки на узлы верхнего пояса фермы);

- выделяем на схеме те узлы, к которым будет приложена нагрузка;

- активируем курсором кнопку

- курсором указываем узлы на верхнем поясе фермы, кроме крайних;

- затем указываем курсором на кнопку

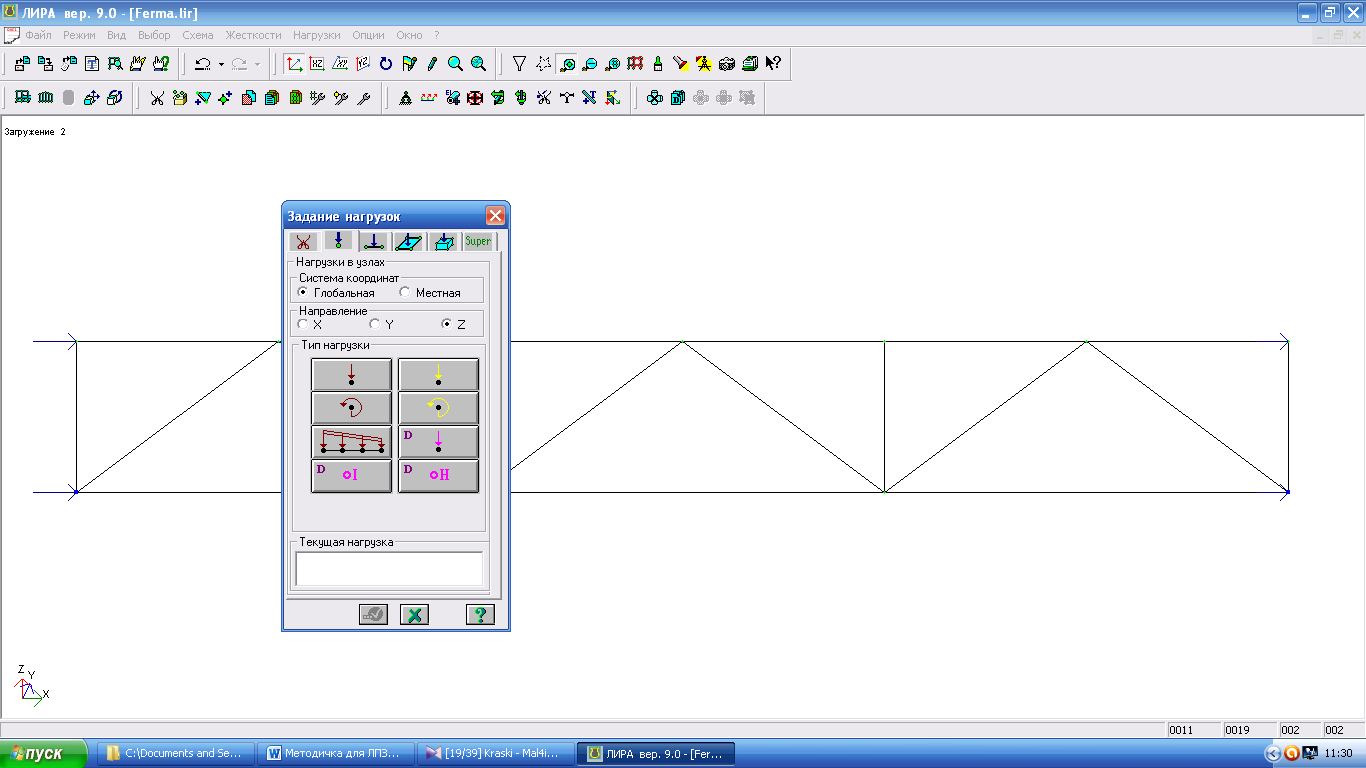

- сверху диалоговой панели выбираем сосредаточненное усилие в узле

- в диалоговой панели при помощи радиокнопки указываем тип нагрузки «Глобальная» и задаем направление действия нагрузки вдоль глобальной оси Z;

- ниже слева при помощи кнопки задаём сосредаточенное усилие величиной Р = 5m;

- указываем курсором на кнопку «Подтвердить», затем кнопку .

Выделяем на схеме верхние крайние узлы, к которым будет приложена нагрузка:

- курсором указываем крайние узлы на верхнем поясе фермы;

- затем указываем курсором на кнопку ;

- ниже слева при помощи кнопки задаём сосредаточненное усилие величиной Р=2,5 m;

- указываем курсором на кнопку «Подтвердить», затем кнопку .

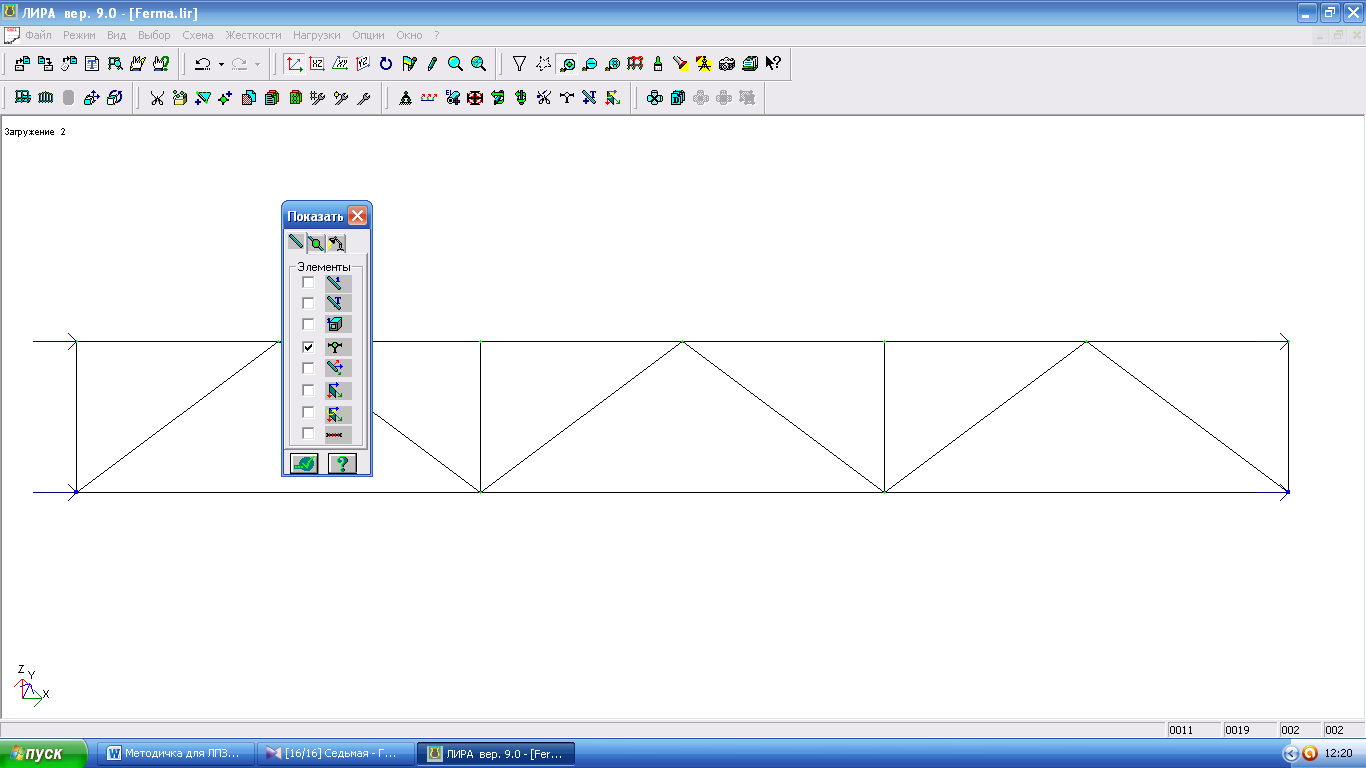

Что бы вывести на экран значение величин усилий (по умалчиванию они отключены) необходимо выполнить следующие операции:

- в верхнем меню курсором вызываем флаги рисования нажимаем на кнопку ;

- в открывшемся окне сверху выбираем вертикальное меню ;

- в этом окне напротив иконки курсором ставим отметку;

- затем подтверждаем изменение нажатием на иконку .

Схема будет выглядеть следующим образом (рисунок 3.3).

Рисунок 3.3 – Расчетная схема 1-го загружения

Назначаем нагрузки во 2-го загружений ответровой нагрузки (горизонтальные нагрузки на узлы верхнего и нижнего пояса фермы):

- переходим на 2-ое загружение, указав курсором на кнопку и задав номер активного загружения 2;

- выделяем на расчетной схеме крайний верхний и нижний узлы с левой стороны фермы (основная ветровая нагрузка);

- затем указываем курсором на кнопку ;

- в диалоговой панели при помощи радиокнопки указываем тип нагрузки «Глобальная» и задаем направление действия нагрузки вдоль глобальной оси Х.

- ниже слева при помощи кнопки задаем сосредаточенное усилие величиной Р=-1,2 m;

- указываем курсором на кнопку «Подтвердить», затем кнопку .

- выделяем на расчетной схеме крайней верхний и нижний узлы с правой стороны фермы (отдув ветровой нагрузки);

- затем укажем курсором на кнопку ;

- в диалоговой панели при помощи радиокнопки указываем тип нагрузки «Глобальная» и задаем направление действия нагрузки вдоль глобальной оси Х.

- ниже слева при помощи кнопки задаем сосредаточенное усилие величиной Р=-0,9 m;

- указываем курсором на кнопку «Подтвердить», затем кнопку .

Схема будет выглядеть следуещем образом (рисунок 3.4).

Рисунок 3.4 – Расчетная схема 2-го загружения.

Вводных исходных данных полностью выполнен, далее выполнем расчет. В верхнем меню указываем курсором на кнопку .

После выполнения расчета ЛИР-ВИЗОР остается в режиме формирования расчетной схемы конструкций.

3.3 Вывод результатов расчета.

Переходим в режим визуализации результатов расчета. Указываем курсором на кнопку .
