VII. Определение толщины обшивки днища, бортов, настилов палубы и второго дна.

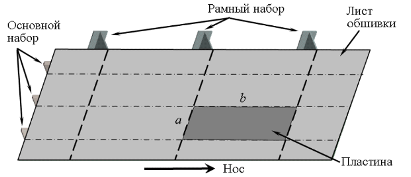

Расчетной моделью листовых конструкций является пластина - часть полотнища, которая с четырех сторон ограничена опорным контуром, образованным балками судового набора, рис.7
Рис.7. Пластины обшивки судовых перекрытий.
7.1.Определение толщины днища, борта и верхней палубы по Правилам рс (т1, п.1.6.4.4)
Толщина
наружной обшивки днища и борта должна
быть не менее определяемой по формуле:
;
Где:
- коэффициент
изгибающего
момента,
;
.
Так ака к нельзя более 1, поэтому принимаем
;
a и b – меньший и больший размеры сторон опорного контура листового
элемента,
м.
;
-
коэффициент допускаемых напряжений;
σn
=
– расчетный нормативный предел текучести
по нормальным напряжениям, МПа;
Внешнее давление P берем из таб. 4: P = Pst + Pw;
s - поправка на коррозионный износ (или запас на износ), принимается для конструкций, планируемый срок службы которых превышает 12 лет, и определяется по формуле: (Т.1 Ч.II - 1.1.5.1)
s = u(T - 12)
u – средний износ связи за год, мм/г.
Т –
планируемый срок эксплуатации судна,
годы. Принимаем
;
По правилам рс минимальная толщина обшивки днища и борта должна быть :
(Т.1 Ч.II
- 2.2.4.8)
Где: η - коэффициент использования механических свойств стали, определяемый по таблице 5.
Таблица 5.
ReH |
235 |
315 |
355 |
390 |
η |
1.0 |
0.78 |
0.72 |
0.68 |
По Правилам РС (т1, п.2.6.4.1-5) минимальная толщина настила верхней палубы определяется по формуле :
– для судов длиной
более 100 м, и средней части судна.
– для оконечностей
судна.
Толщина скулового пояса должна приниматься равной толщине обшивки дница или борта в зависимости от того, что больше.
Ширина
горизонтального киля
,
мм, должна быть не менее определяемой
по формуле:
Но может не превышать 2000 мм. Принимаем
Толщина
горизонтального киля должна быть на 2
мм больше толщины обшивки дница. Принимаем
Ширина
ширстрека bs,
мм,
должна быть не менее определяемой по
формуле
,
при этом bs
не
следует принимать более 2000 мм. Принимаем
Толщина ширстрека в средней части судна должна быть не менее толщины прилегающих листов обшивки борта или настила палубы (палубного стрингера), в зависимости от того, что больше. В оконечностях ширстрек может иметь толщину, равную толщине бортовой обшивки в данном районе. Принимаем толщина ширстрека в средней части, а так же в оконечностях равно 10 мм.

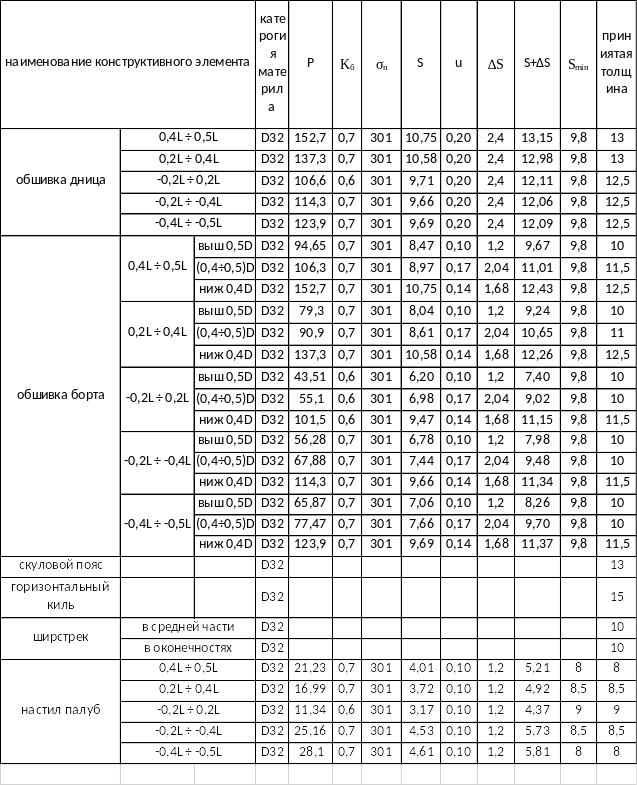

Таблица
6: толщина наружных обшивок.
7.2. Толщина второй палубы, третьей нижележащих палуб.
Данное
сухогрузное судно имеет высоту борта
13.6 м и двойного дна
Тогда принимаем высотой трюм 6 м; и 2 твиндека высотой соответственно 3.3 м и 3 м.
По Правилам РС Т1 Ч.II - 2.4.6.1.5 толщина листов настила второй палубы, должна быть не менее:
Для третьей палубы.
Тогда
принимаем для второй палубы
и для третьей палубы
