4.2. Определение параметров разгона автомобиля
Т
Первая передача
аблица 6-данные для построения прямой и обратной зависимости ускорения
j1.1 |
4,499882888 |
j1.2 |
4,926064322 |
j1.3 |
4,91748634 |
j1.4 |
4,581572907 |
j1.5 |
3,918324024 |
j1.6 |
2,92773969 |
1/j1.1 |
0,222228 |
1/j1.2 |
0,203002 |
1/j1.3 |
0,203356 |
1/j1.4 |
0,218266 |
1/j1.5 |
0,255211 |
1/j1.6 |
0,34156 |
Вторая передача
j2.1 |
3,114415677 |
j2.2 |
3,399556431 |
j2.3 |
3,371229266 |
j2.4 |
3,103435043 |
j2.5 |
2,59617376 |
j2.6 |
1,849445418 |
1/j2.1 |
0,321088 |
1/j2.2 |
0,294156 |
1/j2.3 |
0,296628 |
1/j2.4 |
0,322224 |
1/j2.5 |
0,385182 |
1/j2.6 |
0,540703 |
Третья передача
j3,1 |
2,409986319 |
j3,2 |
2,595314368 |
j3,3 |
2,514283546 |
j3,4 |
2,220889798 |
j3,5 |
1,660901152 |
j3,6 |
0,915132689 |
1/j3.1 |
0,41494 |
1/j3.2 |
0,38531 |
1/j3.3 |
0,397728 |
1/j3.4 |
0,45027 |
1/j3.5 |
0,602083 |
1/j3.6 |
1,092738 |
Четвертая передача
j4.1 |
1,702692505 |
j4.2 |
1,734319439 |
j4.3 |
1,470303415 |
j4.4 |
0,993349501 |
j4.5 |
0,286050846 |
j4.6 |
-0,65159255 |
1/j4.1 |
0,587305 |
1/j4.2 |
0,576595 |
1/j4.3 |
0,680132 |
1/j4.4 |
1,006695 |
1/j4.5 |
3,495882 |
1/j4.6 |
-1,5347 |
Пятая передача
J5.1 |
1,395462668 |
J5.2 |
1,341921796 |
J5.3 |
0,969182002 |
J5.4 |
0,375494036 |
J5.5 |
-0,4670098 |
J5.6 |
-1,55832951 |
1/j5.1 |
0,716608 |
1/j5.2 |
0,7452 |
1/j5.3 |
1,031798 |
1/j5.4 |
2,663158 |
1/j5.5 |
-2,14128 |
1/j5.6 |
-0,64171 |
16

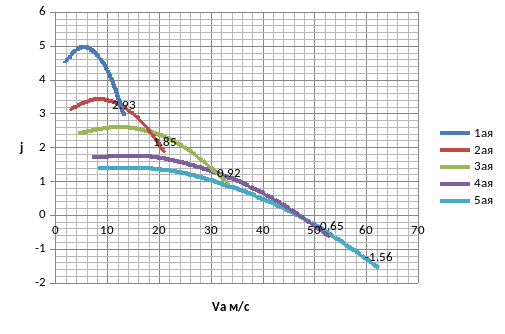

Рисунок 4-график ускорений автомобиля
Рисунок 5- график обратных ускорений автомобиля
1 первая передача
2 вторая передача
3 третья передача
4 четвертая передача
5 Передача
4.3 Определение пути разгона автомобиля
Таблица 7-данные для построения времени и пути разгона автомобиля.
t0 |
0 |
v0 |
0 |
s0 |
0 |
t1 |
2,5 |
v1 |
5 |
s1 |
6,25 |
t2 |
6 |
v2 |
10 |
s2 |
25 |
t3 |
9,5 |
v3 |
15 |
s3 |
56,25 |
t4 |
13 |
v4 |
25 |
s4 |
106,25 |
t5 |
20 |
v5 |
27,7 |
s5 |
184,45 |
По данным таблице 7 строим график пути и времени разгона автомобиля, (смотри рис.6 и рис.7).

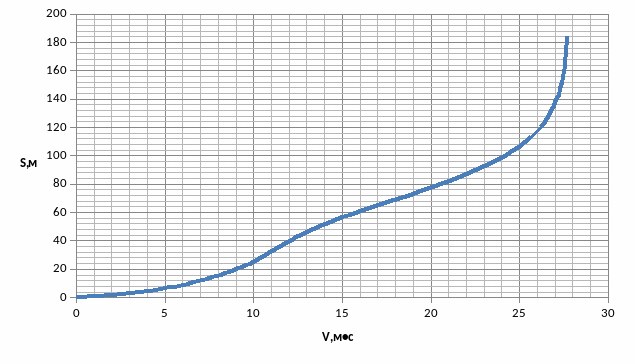

Рисунок 6 - график пути разгона автомобиля
Рисунок 7- график времени разгона автомобиля
