1.4 Системная (материнская) плата

Чипсет:

AMD A70M

APU:

AMD Embedded R-Series ARUs

Память:

До 16 GB

Расширения:

1 PCIe x16, 7 PCIe x1

1 LPC, 1 SMBus, 1 I2C, 2 serial

3 Independent Displays: DP, DP/LVDS, DP/VGA

8 USB: 4 USB 3.0/2.0, 4 USB 2.0

4 SATA 3.0

8-bit DIO

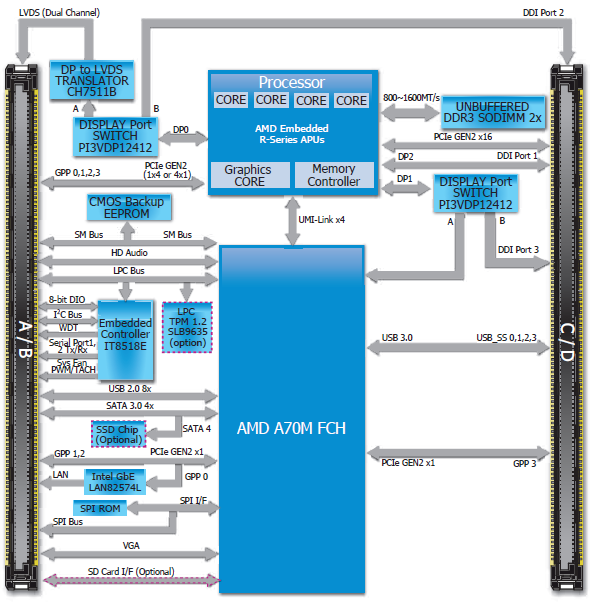

Структурная схема:

1.5 Сетевой адаптер

Сетевой адаптер:

Realtek PCIe GBE Family Controller

Сетевой адрес компьютера:

178.76.234.253

Физический адрес адаптера:

6C-3B-E5-8A-94-7B

Максимальная скорость передачи информации в сети:

1500 байт

1.6 Видеоадаптер

Тип видеоадаптера:

AMD Radeon HD 7660G

Тактовая частота:

497 - 686 МГц

Размер видеопамяти:

2048 Мб

Оптимальное разрешение:

1366 x 768

Характеристика:

AMD Radeon HD 7660G – графический процессор семейства Trinity APU от AMD. Это самая быстрая версия, которая доступна в серии процессоров А10. В основу видеокарты легла микроархитектура VLIW4, к тому же, она имеет выделенную графическую память.

Trinity получила свое название вследствие того, что состоит из трех архитектурных частей. Ядра процессора основаны на архитектуре Piledriver (преемнике архитектуры Bulldozer), ядра GPU на Northern Islands (как в десктопной серии HD 6900), видео процессор и поддержка нескольких дисплеев основаны на новой архитектуре Southern Islands (как в серии HD 7900).

Встроенный видео декодер (Avivo HD) осуществляет качественное декодирование форматов Multi-View Codec (MVC), MPEG-4 Part 2 (DivX, xVid), MPEG-4 AVC/H.264 и Adobe Flash HD-видео.

По производительности видеокарта занимает промежуточную позицию между AMD Radeon HD 6630M и 6650M из серии HD 6000M. В среднем, мощность AMD Radeon HD 7660G на 50% выше, чем 6620G семейства Liano APU. Также эта графическая карта быстрее, чем Intel HD Graphics 4000 семейства Ivy Bridge.

APU до сих пор производится по 32-нм техпроцессу и, как большинство из серии А10, имеет TDP 35 Вт, следовательно, подходит для ноутбуков с размером дисплея 13"-14" и больше.

Часть 2. Синтез логических схем на элементах и-не и или-не

Вариант 8.

Исходные данные:

ДД1-НЕ; ДД2 – И; ДД3 – И-НЕ; ДД4 – ИЛИ-НЕ; ДД5 – И; ДД6 – ИЛИ-НЕ.

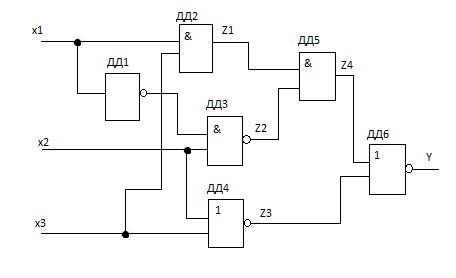

  1. Установим функциональную зависимость. Обозначим промежуточные переменные:

Z 1 = x1x3 Z2 = x1x2 = x1 v x2 Z3 = x2 v x3 = x2 x3

Z 4 = Z1Z2 = (x1x3)(x1 v x2) Y = Z4 v Z3 = Z4 Z3.

Исключим внутренние промежуточные переменные:

Y = Z4 v Z3 = Z4 Z3 = (x2 v x3)(x1 v x3 v x1x2)

  1. Составим таблицу истинности:

a

b

x1

x2

x3

x2 v x3

x1x2

x1 v x3 v x1x2

ab

0

0

0

0

0

1

0

0

0

1

1

0

1

1

0

1

0

1

1

1

1

0

1

1

1

1

1

1

1

0

0

0

0

1

0

1

0

1

1

0

0

0

1

1

0

1

0

1

1

1

1

1

1

0

0

0

  1. Совершенная нормальная дизъюнктивная форма:

Y = x1 x2 x3 v x1 x2 x3 v x1 x2 x3 v x1 x2 x3

Каждому члену СДНФ соответствует единичное значение функции.

  1. Проведем склеивание и поглощение, получим сокращенную форму

Y = x1 x3 v x1 x2 v x2 x3

  1. Сокращенная форма содержит лишний член. Для перехода к минимальной форме строки составим импликантную таблицу.

x 1 x2 x3

x 1 x2 x3

x 1 x2 x3

x 1 x2 x3

x 1 x3

*

*

x 1 x2

*

*

x 2 x3

*

*

Исключаем из сокращенной формы импликанту x1 x2.

  1. Получаем минимальную дизъюнктивную форму

Y = x1 x3 v x2 x3

Прямой подстановкой значений переменных х1, х2, х3 можно убедиться, что данная форма соответствует таблице истинности.

  1. Для проверки полученного результата проведем минимизацию другим методом – с использованием карт Карно.

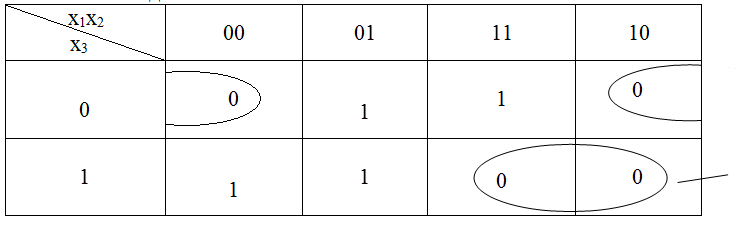

x1x2

x3

00

01

11

10

0

0

1

1

0

1

1

1

0

0

Область I

Область II

О бласти I соответствует член x1 x3

О бласти II соответствует член x2 x3

М инимальная дизъюнктивная форма Y = x1 x3 v x2 x3

Минимальные ДНФ, полученные различными методами, совпадают.

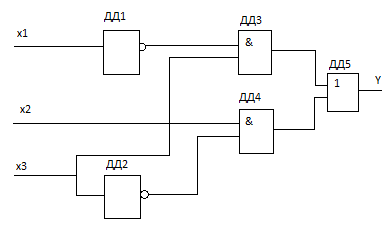

  1. Построим структурную схему устройства

Структурная схема содержит всего 5 элемента вместо 6 в первоначальной схеме.

Сокращено число межэлементных соединений. В схеме использованы 3 различных элемента НЕ (ДД1, ДД2), И (ДД3,ДД4), ИЛИ (ДД5).

  1. С интезируем схему в базисе 2И–НЕ.

Y = x1 x3 v x2 x3 = x1 x3 v x2 x3 = (x1 x3)(x2 x3) =( x1 | x2)|(x2 | x3)

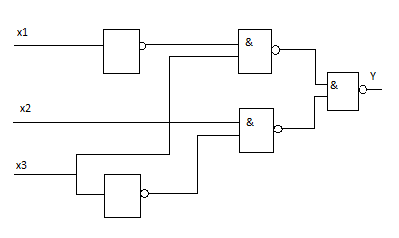

  1. Построим структурную схему устройства в базисе 2И–НЕ.

  1. Для построения комбинационного автомата в базисе 2ИЛИ–НЕ составляет совершенную конъюнктивную нормальную форму

Y = (x1 v x2 v x3) (x1 v x2 v x3 )v( x1 v x2 v x3 ) ( x1 v x2 v x3)

Каждому члену произведения СКНФ соответствует нулевое значение функции.

  1. Проведем склеивание и поглощение, получим сокращенную форму.

Y = (x2 v x3)(x1 v x2) (x1 v x3)

  1. Для перехода к минимальной форме строим импликантную таблицу.

x1 v x2 v x3

x 1 v x2 v x3

x1 v x2 v x3

x 1 v x2 v x3

x2 v x3

*

*

x 1 v x2

*

*

x 1 v x3

*

*

И сключаем из сокращенной формы импликанту x1 v x2

  1. Получаем минимальную конъюнктивную форму.

Y = (x2 v x3 )(x1 v x3)

Прямой подстановкой значений переменных х1, х2, х3 можно убедиться, что данная минимальная конъюнктивная форма соответствует таблице истинности.

  1. Для проверки полученного результата проведем минимизацию также и другим методом – с использованием карт Карно.

Область I

Область II

Области I соответствует член x2 v x3.

О бласти II соответствует член x1 v x3.

М инимальная конъюнктивная форма Y= (x2 v x3 )(x1 v x3)

Минимальные конъюнктивные формы, полученные разными методами, совпадают.

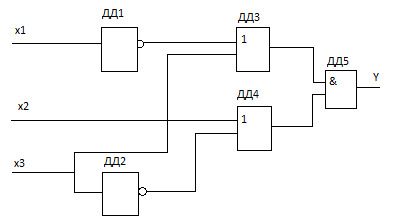

  1. Построим структурную схему устройства.

Структурная схема содержит 5 элементов, причем используются различные элементы: НЕ(ДД1, ДД2), ИЛИ (ДД3,ДД4), И (ДД5).

  1. С интезируем схему в базисе ИЛИ-НЕ. Для этого используем формулы Де Моргана. В результате преобразований получим

Y = (x2 v x3)(x1 v x3) = (x2 v x3) (x1 v x3) = (x2 v x3) v (x1 v x3) = = (x2 ↓ x3)↓(x1 ↓ x3)

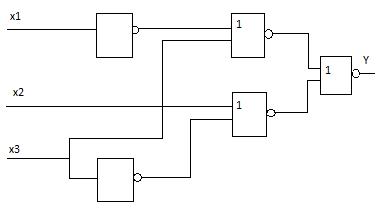

  1. Построим структурную схему устройства в базисе 2ИЛИ–НЕ

ЗАКЛЮЧЕНИЕ

В процессе выполнения курсовой работы с помощью программы AIDA64 были определены технические характеристики процессора, накопителей информации, оперативной памяти, системной платы, сетевого адаптера и видеоадаптера. Были произведены описания линейки процессоров AMD , интерфейса SATA II, линейки памяти DDR3 и линейки видеоадаптеров AMD Radeon HD 7660G. Была построена структурная схема компьютера.

По заданной таблице истинности были составлены СДНФ и СКНФ и были приведены с помощью Карты Карно к ДНФ и КНФ соответственно. В ходе выполнений второй части курсовой работы были синтезированы в заданном базисе И-НЕ, ИЛИ-НЕ, 2И-НЕ, 2ИЛИ-НЕ.
