Изложите назначение, классификацию делительных головок. Опишите устройство делительных головок. Опишите сущность непосредственного, простого и дифференциального деления с помощью удг.
Делительные головки бывают следующих видов:
1. Простые (для непосредственного деления);
2. Универсальные:
2.1. Лимбовые;
2.2. Безлимбовые.
3. Оптические.
Существуют 3 способа настройки УДГ: простое, непосредственное и дифференциальная.
A – число целых оборотов рукояти; b – число шагов ряда отверстий, на которые должна быть повёрнута рукоятка; a – число отверстий в 1-ом из рядов отверстий лимба.
Числа отверстий лимба
16; 17; 19; 21; 23; 29; 30; 31; 33; 37; 39; 41; 43; 47; 49; 54.
Обработка канавок расположенных под углом.
;
;
Дифференциальный способ
Применяют
если на лимбе нет окружности с числом
отверстий кратным или равным a,
в этом случае необходимо построить
гитару
.
Для осуществления поворота рукояти,
вместо заданного числа z
принимают
и близкое к z
и удовлетворяющее простому способу
деления. Желательно чтоб
была больше z.
Числа зубьев сменных шестерён:
25; 25; 30; 35; 40; 50; 55; 60; 70; 80; 90; 100.
Изложите классификацию опор шпинделей и валов, опишите их конструкции.
По виду трения различают: подшипники скольжения, в которых цапфа вала скользит по опорной поверхности; подшипники качения, в которых между поверхностями вращающейся детали и опорной поверхностью расположены тела качения подшипника.
Существует много конструкций подшипников скольжения, которые подразделяются на два вида: неразъемные и разъёмные.
Подшипники качения в большинстве случаев состоят из наружного и внутреннего колец с дорожками качения, тел качения (шариков или роликов), сепаратора, разделяющего и направляющего тела качения. В некоторых подшипниках одно или оба кольца могут отсутствовать. В них тела качения обкатываются непосредственно по канавкам (цапфам) вала или корпуса.
Классификация подшипников качения:
По форме тел качения: шариковые, роликовые (с цилиндрическими, коническими, бочкообразными, игольчатыми и витыми роликами);
По числу рядов тел качения: однорядные, двухрядные, многорядные;
По направлению воспринимаемой нагрузки: радиальные, воспринимающие (в основном) радиальные нагрузки, т.е. нагрузки, направленные перпендикулярно к геометрической оси вала; упорные, воспринимают от вала только осевые нагрузки; радиально-упорные и упорно-радиальные могут воспринимать одновременно радиальные и осевые нагрузки, при этом упорно-радиальные подшипники предназначены для преобладающей осевой нагрузки.
По габаритным размерам. В зависимости от соотношения размеров наружного и внутреннего диаметров подшипники делят на серии – сверхлёгкие, особо лёгкие, лёгкие, тяжёлые; по ширине на серии – узкие, нормальные, широкие, особо широкие.
Изложите назначение, область применения, изобразите компоновочную схему с указанием основных узлов и исполнительных движений плоскошлифовального станка зг71.
Применяется
для обработки плоских поверхностей
6-7го квалитета точности, шероховатостью
0,16 – 0,32 мкм. По компоновке бывает с
круглым и прямоугольным столом.
Расшифровка: 3 – шлифовальные; Г – модернизированный; 7 – плоскошлифовальный; 1 – диаметр отверстия круга 100 мм.

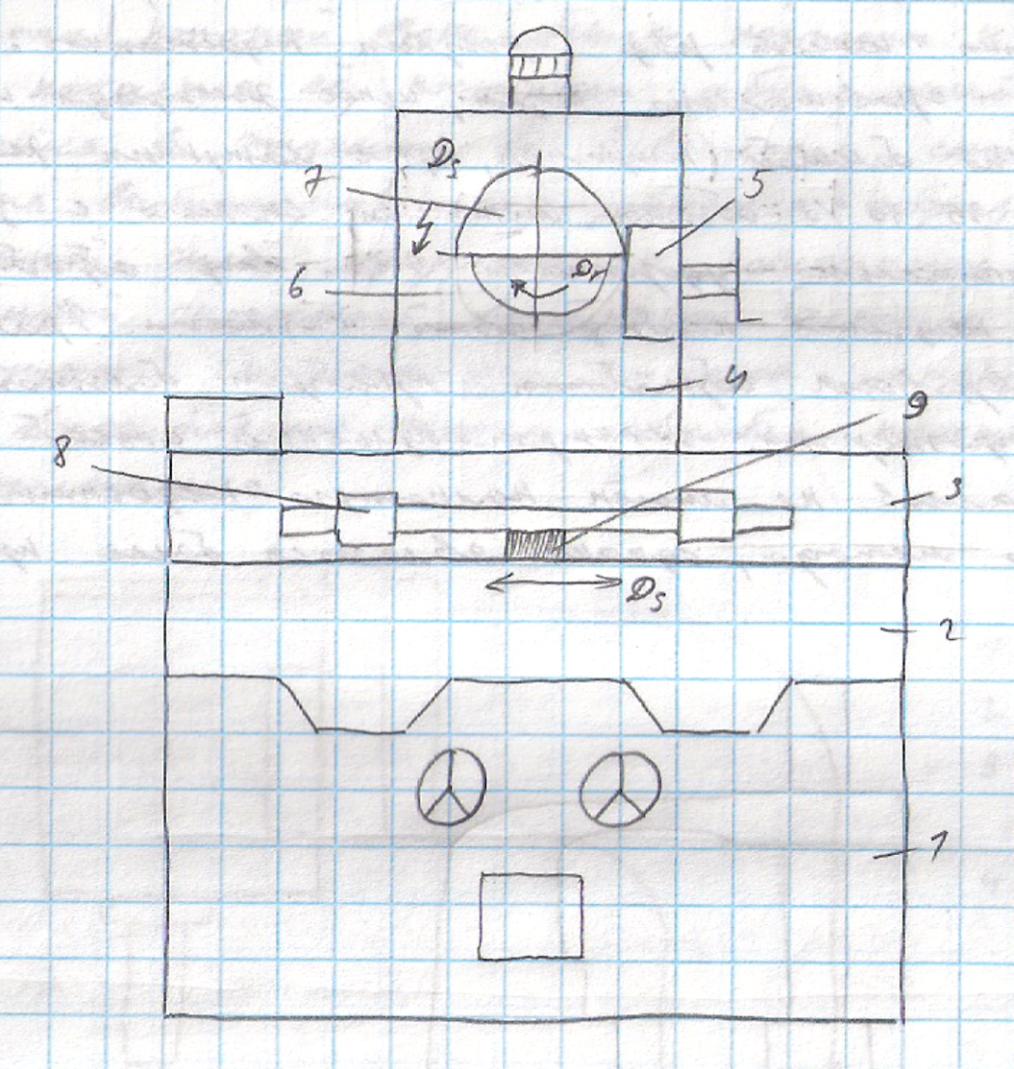

1 – основание; 2 – крестовый суппорт; 3 – стол; 4 – стойка; 5 – шлифовальная бабка; 6 – шлифовальный круг; 7 – кожух; 8 – упоры; 9 – переключатель.
