Изложите назначение, область применения, изобразите компоновочную схему с указанием основных узлов и исполнительных движений горизонтально-расточного станка 2а620ф2 (2620в).
Предназначен для комплексной обработки сложных корпусных деталей из черных и цветных металлов.
Расшифровка: 2 – револьверные и расточные; 6 – горизонтально-расточные; 20 – максимальный диаметр обработки 20 мм; В – высокой точности.

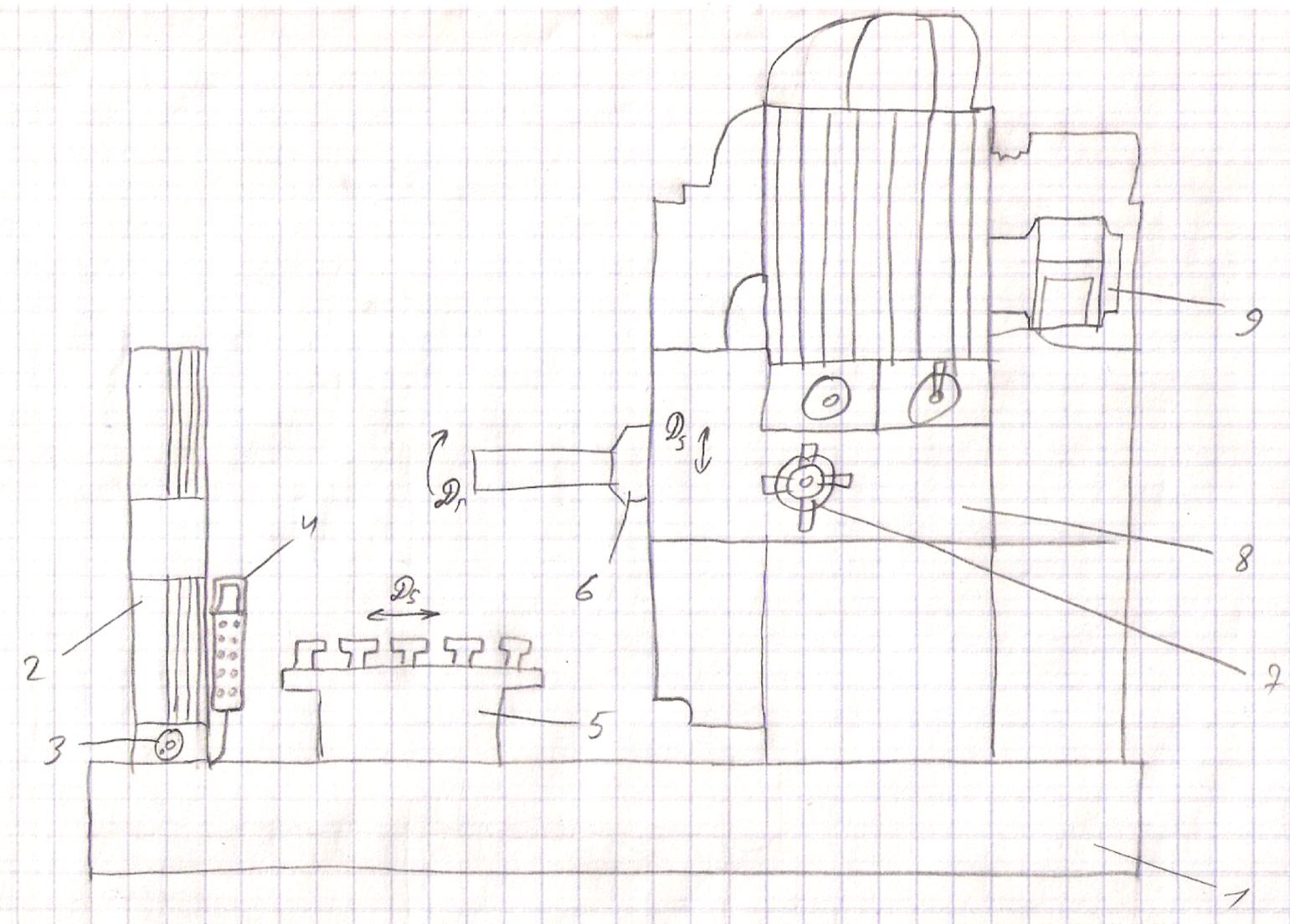

1 – станина; 2 – колонна; 3 – махавичок; 4 – переносной пульт; 5 – стол с Т-образным пазом; 6 – шпиндель; 7 – махавичок; 8 – колонна; 9 – электродвигатель.
Изложите классификацию систем чпу (позиционные, контурные, комбинированные).
По принципу управления движением рабочего органа:
1)
Позиционные
;
2) Контурные
;
3) Комбинированные
.
Позиционные системы ПУ – позволяют установить рабочие органы в позицию заданную программой управления, причём в период перемещения рабочего органа обработка не ведётся.
Контурные системы ПУ – позволяют обеспечить автоматическое перемещение рабочего органа по произвольной траектории с контурной скоростью заданной программой управления.
По числу потоков информации делятся на: 1) разомкнутые; 2) замкнутые; 3) адаптивные.
Изложите назначение, область применения, изобразите компоновочную схему с указанием основных узлов и исполнительных движений долбежного станка 7д430.
Станок 7Д430 предназначен для наружного и внутреннего долбления плоских и фасонных поверхностей, вырезов, канавок, а также долбления с поднутрением до 10°. Станок применяют в единичном и мелкосерийном производстве.
Техническая характеристика долбежного станка 7Д430. Наибольший ход долбяка 320 мм; диаметр рабочей поверхности стола 630 мм; пределы скоростей долбяка 3-38 м/мин; пределы подач стола: продольных 0,1-2,5 мм/дв. ход, поперечных 0,1-2,5 мм/дв. ход, круговых 0,1 -1,4 мм/дв. ход; габаритные размеры станка 3030 X 2175 X Х 3010 мм.

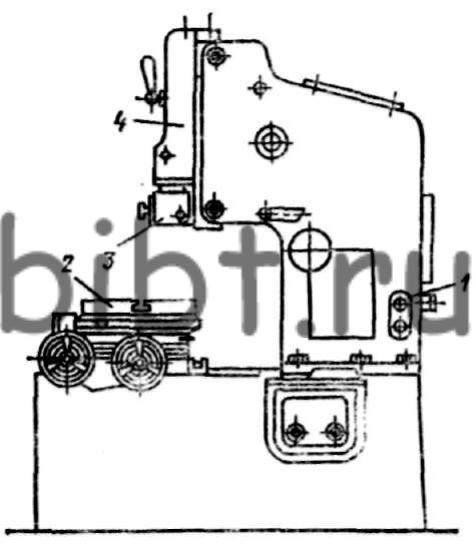

Основные механизмы и движения в станке 7Д430. Главное движение - прямолинейное возвратно-поступательное движение долбяка 4 (ползуна) с закрепленным в резцедержателе 3 резцом по вертикальным направляющим станины 1. Движение подачи - прерывистое поступательное перемещение стола 2 с заготовкой в продольном и поперечном направлении и периодический поворот стола. Главное движение и движения подачи осуществляются от гидропривода. Станок имеет ступенчато-дроссельное регулирование скорости. В долбяке расположен механизм автоматического отвода резца при обратном ходе долбяка. Подача стола происходит в момент реверса главного движения со вспомогательного хода на рабочий, а подготовка механизма подачи к работе - при переключении с рабочего хода на вспомогательный.
Объясните назначение, конструктивные особенности, вертикально-фрезерного станка мод. 6р13. Изобразите компоновочную схему, указав основные узлы и исполнительные движения станка.
В качестве инструмента используется торцовая и концевая фрезы.
Применяется в мелкосерийном производстве.
Расшифровка: 6 – фрезерные; Р – модернизированный; 1 – вертикально-фрезерные консольные; 3 – ширина стола 300 мм.
1

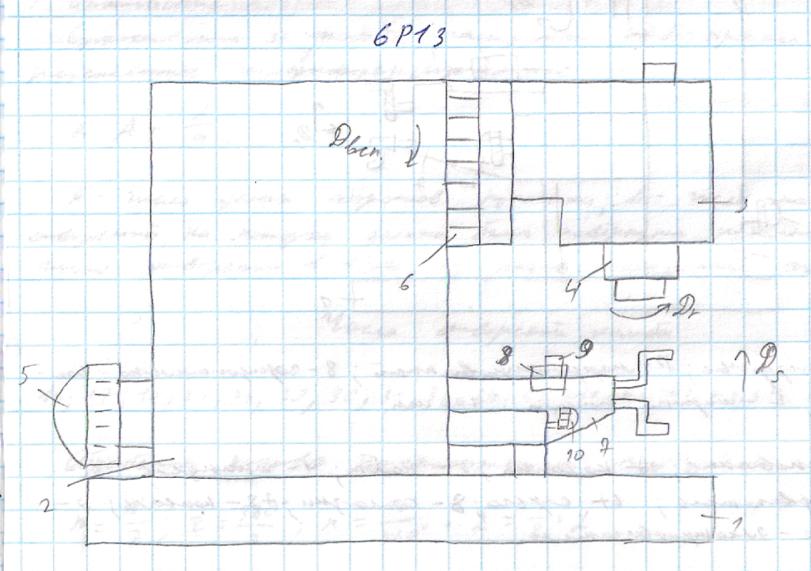

– основание; 2 – колона (станина); 3 –
шпиндельная бабка; 4 – шпиндель; 5 –
электродвигатель; 6 – фланец (для поворота
шпиндельной бабки на
в ту и другую сторону);
7 – консоль (располагается коробка
подач); 8 – салазки; 9 – стол; 10 –
электродвигатель.
