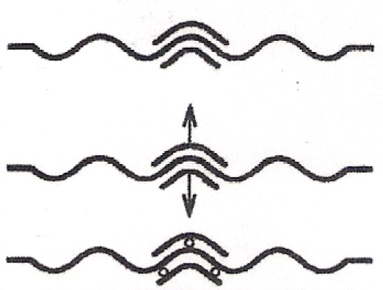

Опишите передачи винт-гайка, применяемые в станках, запишите их передаточные отношения, изобразите их условные обозначения на кинематических схемах.
Передача винт-гайка – механическая передача, состоящая из винта и гайки, и предназначенная для преобразования вращательного движения в поступательное.
За один оборот винта (иногда - гайки) происходит перемещение гайки (винта) на длину, равную шагу резьбы P(мм), если резьба однозаходная. Если резьба имеет K заходов, то за один оборот винта ход резьбы:
.
Изложите классификацию металлорежущих станков по массе, по точности, по степени универсальности.
По массе станки делятся на категории:
Легкая (до 1т);
Средняя (до 10т);
Крупная (до 30т);
Тяжёлая (до 100т);
Особо тяжёлая (уникальная, свыше 100т).
По точности станки делятся на классы:
Н – нормальной точности (большинство станков);
П – повышенной точности (на базе станков нормальной точности, но отличаются от них более точным изготовлением ответственных деталей станка, качеством сборки, а также особенностями монтажа и эксплуатации);
В – высокой точности (точность станков достигается за счёт специальной конструкции отдельных узлов, высоких требований к точности изготовления деталей, к качеству сборки и регулировки узлов станка);
А – особо высокой точности (при их изготовлении предъявляются ещё более высокие требования, чем к станкам класса точности В);
С – особо точные станки (“мастер станки”, предназначены для достижения повышенной точности и применяются для окончательной обработки деталей типа делительных колёс и дисков, эталонных колёс, измерительных винтов и т.п.).
Станки классов П, В, А и С носят общие названия – прецизионные, станки двух последних классов точности эксплуатируются в изолированных помещениях (термоконстантных), в которых поддерживается постоянная температура воздуха.
По уровню специализации (универсальности):
Универсальные – станки, предназначенные для выполнения различных операций на деталях широкой номенклатуры (токарно-винторезные, токарно-карусельные и т.п.);
Широкого назначения – станки, предназначенные для выполнения ограниченного числа операций на деталях широкой номенклатуры (токарно-отрезные, многорезцовые и т.п.);
Специализированные – станки, предназначенные для обработки деталей одного наименования, но разных размеров (коленчатых валов, гаек, шурупов и т.п.);
Специальные – станки, предназначенные для обработки одной определённой детали;
Агрегатные – специальные станки, состоящие из нормализированных взаимозаменяемых узлов (применяют обычно в автоматических линиях).
Опишите механизмы бесступенчатого регулирования скоростей главного движения.
Бесступенчатый привод главного движения токарного станка состоит из бесступенчатой передачи с раздвижными коническими шкивами и пластинчатой цепью (описанной выше конструкции) и двухскоростной зубчатой передачи. Вращение передается от электродвигателя через ременную передачу валу и далее через бесступенчатую передачу и шестерни или шпинделю станка. Следует заметить, что для повышения плавности хода зубчатые передачи с подвижными шестернями имеют косые зубья.
Для перемещения конических шкивов при изменении передаточного отношения бесступенчатой передачи служат рычаги; каждый рычаг состоит из двух планок, связанных распорными колонками. Рычаги поворачиваются около осей, которые для натяжения передачи можно сближать с помощью винта. Между планками рычагов, расположены чашки, цапфы которых входят в отверстия рычагов, служащих для перемещения конических шкивов.
Изменение передаточного отношения бесступенчатой передачи осуществляется с помощью рукоятки диска, связанного с кривошипом. Кривошип имеет два пальца, расположенных под углом 180°. Каждый из пальцев с помощью своего шатуна перемещает по штанге ползушки и цапфы, которых входят в пазы, имеющиеся на концах планок рычагов. При повороте кривошипа ползушки, движутся в противоположных направлениях.
В процессе работы цепь натягивается с помощью колодок и рычагов, под действием пружин.
