Основные типы интерфейсов для подключения мультимедийного оборудования
Как известно, мониторы первых ПК были монохромными и работали только в текстовом режиме. Соответственно, передача данных от видеоадаптера к дисплею проблем не вызывала: по соединительному кабелю путешествовали мизерные объемы информации. Однако со временем мониторы стали цветными, текстовый режим отображения уступил место графическому, а разрешение дисплеев увеличилось в десятки раз. Взгляните на сегодняшние ЖК-панели, демонстрирующие 24-битную картинку с размерами 2560×1600 десятки раз в секунду, и задумайтесь, какая нагрузка ложится на кабель, соединяющий выход видеокарты с входом монитора. Этот кусок провода не так прост, как кажется.
В сфере персональных компьютеров транспортом для пикселей долгое время выступал незамысловатый кабель с парой разъемов VGA (D-Sub) на концах. Однако за последнее десятилетие пользователям были представлены сразу три альтернативы этому устаревшему интерфейсу: DVI, HDMI и DisplayPort. На сегодняшний день все четыре разъема относительно мирно сосуществуют на рынке, и очевидно, что к единому стандарту мы придем еще не скоро.
В настоящее время существует огромное количество различных аудио, видео, мультимедийных устройств, а также различных проигрывателей, для обеспечения работы которых необходима коммутация (подключение друг к другу). Именно этому вопросу и будет посвящена информация в статье ниже (варианты и способы подключения аудио, видео и других видов медийного оборудования), например:
Как подключить телевизор к мультимедийному плееру?
Подключение к устройствам вывода видеоизображения (телевизор, монитор, проектор и т.Д.) аналоговые

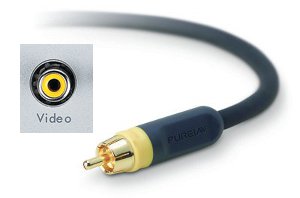

- композитный
видеовыход (вход) —
означает что, передача сигнала
осуществляется по одному единственному
коаксиальному кабелю, где все его
составляющие передаются в смешанном
виде. Обычно он выглядит в виде гнезда
RCA жёлтого цвета. Применим к телевизорам
с небольшими диагоналями экрана (14″-
21″).

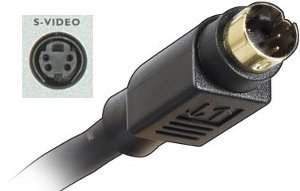

- S-Video —
данный тип видеосигнала обеспечивает
раздельную передачу сигнала яркости
(Y) и двух объединённых сигналов цветности
(C) по независимым кабелям (круглый
4-контакный разъём). Качество изображения
при таком соединении более устойчивое
и четкое, по сравнению с композитным,
но улучшения будут заметны, лишь при
условии использования качественного
источника видео сигнала в составе с
экраном диагональю 25″ и более.

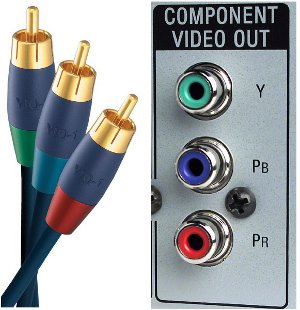

- компонентный —
при данном виде коммутации, для передачи
составляющих видеосигнала, используются
три независимых коаксиальных кабеля.
По сравнению с предыдущими интерфейсами,
качество картинки по компоненту еще
более чёткая и стабильная (с точной
цветопередачей). Такой вид подключения
целесообразно использовать для
качественных источников видеосигнала
и больших экранов (телевизоры 29″-36″,
ЖК, плазменные панели, проекторы).
- SCART –
в настоящее время разъем не особо
популярен, на современных цифровых
телевизорах и источниках видеосигнала
(DVD, медиаплееры и т.д.) его не устанавливают,
хотя выводимое изображение при
использовании высококачественно-изготовленного
видеокабеля находится на вполне достойном
уровне. Отличительной особенностью
данного интерфейса является его
универсальность, в основном он
используется, как переходник (с
переключателем сигналов на вход/выход)
для подключения другими типами разъемов
(S-Video, RCA — композитный и даже компонентный),
включая и аудио (стерео RCA).
- VGA
(video
graphics array) или D-Sub
(D-subminiature) –
изначально этот 15-контактный разъем
был предназначен для подключения
аналоговых мониторов, но и сейчас он
встречается довольно часто (уже на
современных ЖК мониторах, панелях, а
также для подключения проекторов). Кроме
сигналов RGB и синхронизации, в данный
интерфейс добавлены еще так называемые
сигналы DDC для передачи информации между
видеокартой и монитором (например,
разрешение экрана, количество цветов
и т. д.).
|
