6 Подсчет запасов и добычи полезного ископаемого

Объемы вынутых горных пород по данным маркшейдерской съемки определяют способами вертикальных и горизонтальных сечений, трехгранных призы и другими способами, обеспечивающими необходимую точность результата. Способ трехгранных приз целесообразно применять, если для подсчета объемов используется ЭВМ.

При подсчете объемов вынутой горной массы и определении коэффициента разрыхления пород руководствуются соответствующими межотраслевыми и отраслевыми нормативными документами по определению и контролю добычи и вскрыши на карьерах.

Проверку достоверности отчетных данных по вскрыше и добыче выполняют один раз в год контрольным подсчетом объемов по карьеру.

Если для месячных отчетов принимают данные оперативного учета, то для проверки их достоверности дополнительно выполняют контрольный подсчет объемов, руководствуясь следующими положениями:

- при разработке пород с предварительным взрыванием на зачищенный откос уступа, если взорванные породы отгружают больше чем за месяц, контрольный подсчет объема вынутых пород выполняют по блокам после завершения отгрузки пород;

- при разработке пород с предварительным взрыванием на неубранную горную массу, если взорванные породы отгружают больше чем за месяц, контрольный подсчет объема вынутых пород проводят за период между двумя съемками, выполненными перед каждым очередным взрывом.

Контрольный подсчет объемов выполняют по планам горных выработок и разрезам, пополненным на конец отчётного периода.

Расхождения между объемом, принятым к учету за год, и объемом по контрольному подсчету не должны превышать, значений, приведенных ниже.

Объем вынутых пород, тыс. м³……до 20 20-50 50-100 100-200

Допустимая относительная раз-

ность объемов вынутых пород

при контрольном подсчете, %..... 15 12 9 6

Объем вынутых пород, тыс. м³…200-500 500-1000 1000-2000 более 2000 Допустимая относительная

разность объемов выну­тых

пород при контрольном

подсчете, %.....................................4 3 2 1,5

Если объемы вынутых пород вскрыши и полезного ископаемого определяют по маркшейдерской съемке в разрыхленном состоянии, а затем приводят к объемам в целике, то приведенные значения увеличивают в 1,5 раза.

7 Съемка отвалов

Для определения объема отвала или штабеля рулеткой производят измерения высоты, ширины, длины, диаметра основания и т. д. Подставляя эти величины в известные геометрические фигуры (рисунок 14), вычисляют объем с погрешностью до 10 % в зависимости от сложности формы и размеров штабеля в горизонталях. При этом маркшейдер на основании имеющихся директивных указаний имеет право потребовать от администрации привести отвалы в состояние, удобное для производства замеров. Объемы отвалов (штабелей), отнесенных к III и частично ко II категориям трудности (при высоте отвалов более 5м.), определяются на основе их тахеометрической, профильной съемок. В этих случаях на участке земли, предназначенной для складирования полезного ископаемого, предварительно производят топографическую съемку поверхности склада и в крупном масштабе составляют план участка.

Съемку склада способом профилей обычно применяют при вытянутых отвалах. Профильные линии при этом задаются перпендикулярно к направлению их протяженности. При провешивании профильных линий характерные точки закрепляются пикетами. Расстояния между профильными линиями в зависимости от сложности формы поверхности отвала принимаются равными 5—10 м. Съемка по профильным линиям состоит в измерении расстояний между пикетными точками (начиная от исходных точек) и определении превышений между ними. Расстояния измеряют рулетками (дважды), округляя отсчеты до дециметров; превышения определяют техническим нивелированием.

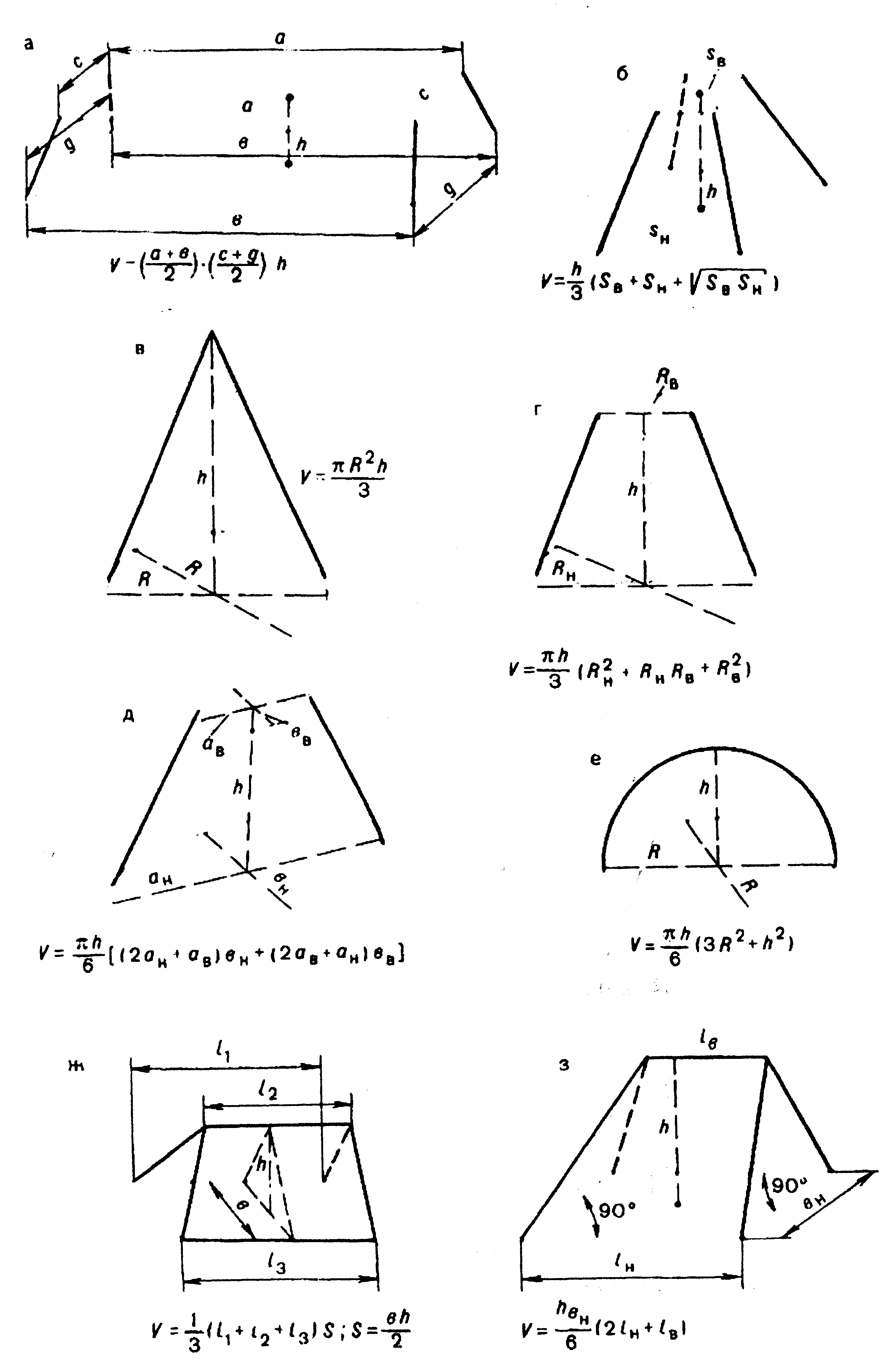

Рисунок 14. Формы отвалов, подлежащих рулеточному замеру:

а — штабель трапециевидного сечения; б — усеченная пирамида; в – круговой конус; г — усеченный круговой конус; д — усеченный эллиптический конус; е — шаровой сегмент; ж — усеченная трехгранная призма; з—клин.

Съемку по профильным линиям выполняют также и теодолитом-тахеометром.

По разности отметок изолиний основания и точек поверхности (пикетов) отвала вычерчивают поперечные сечения отвала (рис.15), площади которых определяют планиметром (при двукратной обводке).

Объем отвала определяется из выражения:

V= (5)

где S₁, S₂,...S_n — площади профильных сечений отвала, м.²;

l_i— расстояния между профильными сечениями, м.

Этот способ позволяет определить объем отвалов с погрешностью до

± 3,5 %.

При тахеометрическом или мензульном способе производят соответственно тахеометрическую или мензульную съемку поверхности отвалов. В качестве исходных пунктов для съемки используют пункты съемочной сети. Координаты х и у съемочных пунктов должны определяться при помощи теодолитных ходов, цепочек треугольников и других фигур или их засечек. Координату z определяют техническим или тригонометрическим нивелированием. Предельные расстояния от инструмента до реечной (пикетажной) точки принимают не более 60 м. Реечные точки устанавливают на всех характерных местах поверхности отвала, но не реже чем через 6 м.

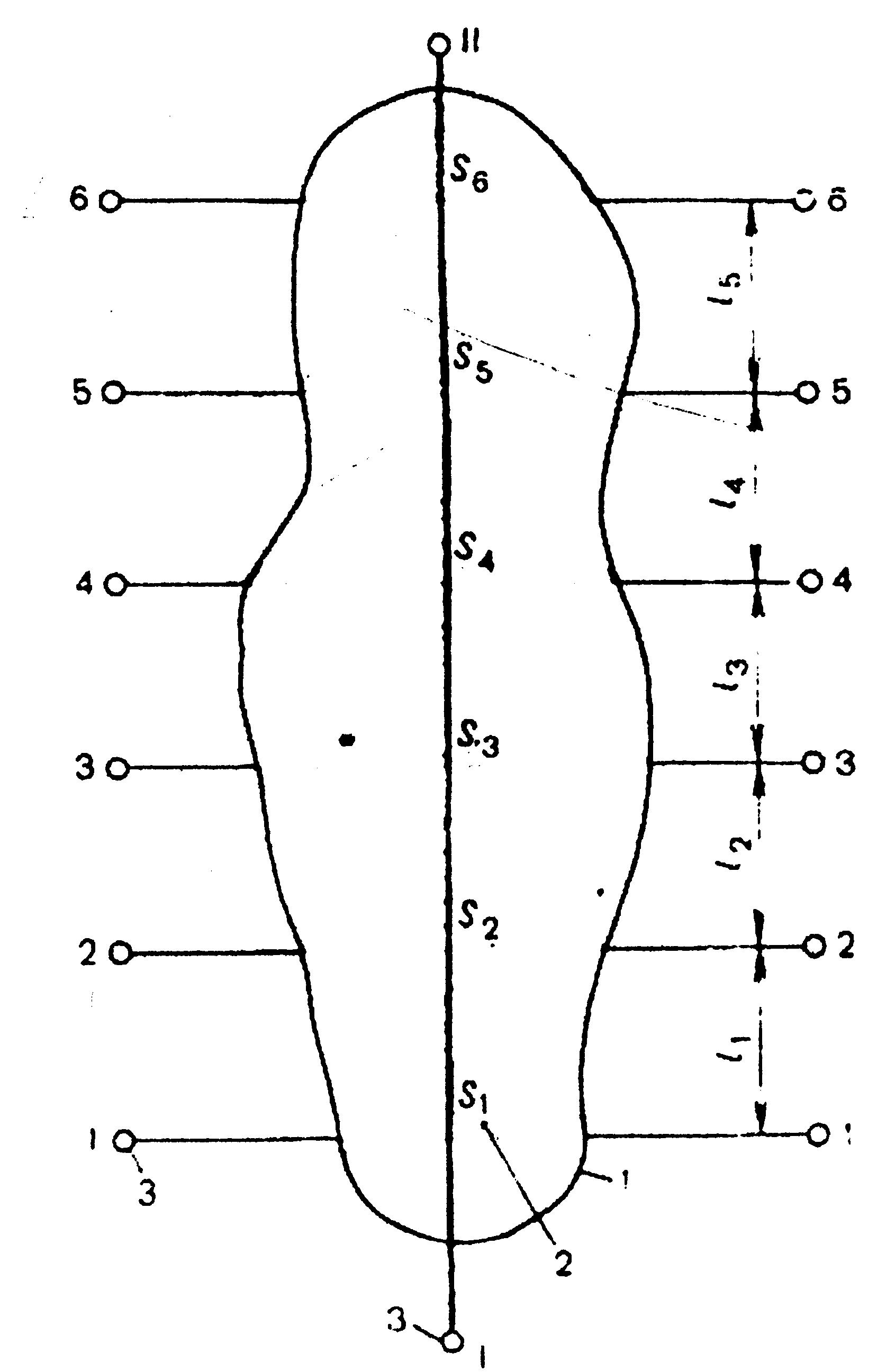

Рисунок 15. Схема для определения объема способом профилей:

1 — контур склада; 2 — поперечное сечение; 3 — постоянные пункты линий поперечников и продольной оси отвала.

Результаты съемки наносят на план склада в масштабе 1:1000(или крупнее) – рисунок 16, проводят изолинии поверхности отвала, высоту сечения принимают в зависимости от высоты отвала: 0,25—0,50 м, если средняя высота отвала менее 5 м, и 1,0 м — если средняя высота отвала более 5 м.

Объем отвала вычисляется способом вертикальных сечений или способом горизонтальных сечений. В последнем случае отвал рассекается на слои горизонтальными плоскостями, площади полученных сечений измеряются планиметром дважды — за окончательный результат принимают среднее арифметическое.

Объем отвала складывается из объемов слоев, ограниченных сверху и снизу горизонтальными плоскостями, проведенными через 0,25; 0,5 или 1,0 м. Погрешность определения объема при тахеометрической съемке отвалов достигает 4 %.
