2. Микрофоны и звукосниматели
Оба типа указанных электрических приборов предназначены для преобразования механических колебаний в электрические. Отличие состоит в том, что микрофоны преобразуют колебания воздуха, а звукосниматели - колебания воспроизводящей иглы.
2.1. Микрофоны

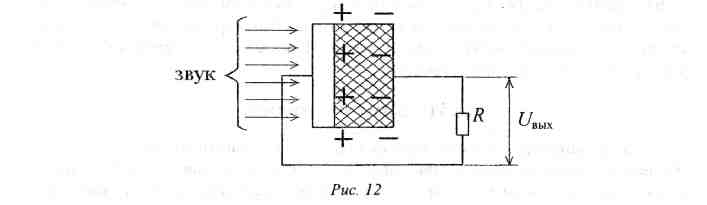

По устройству и принципу действия все микрофоны делятся: на индукционные, конденсаторные, пьезоэлектрические, электромагнитные, угольные.
2.1.1. Индукционные микрофоны
Индукционные микрофоны, в свою очередь, бывают динамические (катушечные) и ленточные. Объединяет их то, что принцип работы основан на использовании явления электромагнитной индукции, открытого М. Фарадеем в 1831 году. Суть его состоит в том, что в проводнике, движущемся в магнитном поле, генерируется электрический ток. Отличает эти микрофоны то, что в катушечных микрофонах проводник представляет собой тероидальную катушку из тонкого провода, а в ленточных - миниатюрную ленточку из тонкой металлической фольги.
И в том и в другом случае используется магнитное поле постоянного магнита. Схематически устройство индукционных микрофонов представлено на рис. 10,а и 10,б, где слева - катушечный микрофон, а справа ленточный. Как видно из рис. 10,а, в катушечном микрофоне функции колебательной системы и проводника разнесены. В качестве колебательной системы используется диафрагма из тонкого эластичного материала, по краям которой закреплена катушка, погруженная в кольцевой вырез в постоянном магните. Все это выполнено с использованием миниатюрных пружинных и иных подвесов, требует бережного обращения, а сборка такого микрофона - поистине ювелирная работа. Поскольку провод катушки имеет достаточную длину и очень малый диаметр, сопротивление катушечных микрофонов составляет от нескольких сотен ома до нескольких кОм. Это хорошо согласуется с большинством усилительных электронных приборов. Такие микрофоны имеют достаточно большой уровень сигнала и в повышающих трансформаторах не нуждаются. К недостаткам катушечных микрофонов относится трудность получения частотной характеристики, равномерной во всем частотном диапазоне, из-за ощутимой массы катушки и различных резонансных явлений в конструкции. Естественно, будучи магнитными, эти микрофоны (как и ленточные) очень чувствительны к переменным магнитным полям, что требует конструктивных специальных мер защиты.
В ленточном микрофоне (рис. 10,б) функции колебательной системы и проводника, движущегося в магнитном поле, совмещены в полоске фольги (ленточке). Это порождает главный недостаток ленточных микрофонов: длина ленточки небольшая, а следовательно, у такого микрофона низкое выходное сопротивление и малый уровень индуцированного напряжения. Поэтому такие микрофоны всегда используются совместно с выходным повышающим трансформатором, что отмечено на рис. 10,б.
ленточка
подвес
катушка
магнит
диафрагма
а б
Рис. 10
Технические характеристики индукционных микрофонов
Основными характеристиками являются: диапазон рабочих частот fн~fв (Гц, кГц); неравномерность АЧХ в диапазоне частот, дБ; чувствительность, мВ/Па; уровень шумов.
Последние две характеристики нуждаются в некотором пояснении. Паскаль - единица звукового давления, равная: 1 Па = 1 Н/м2 = 10 дин/см2 = = 0,102 кгс/м2 = 10-5 бар = 7,5*10-3 мм рт. ст.
За порог слышимости человеческого уха принята величина звукового давления, равная 2*10-5 паскаля: Р0 = 2*10-5 Па.
Уровень звукового давления в децибелах: N= 20 lg P/P0.
Максимум звукового давления, которое может выдержать без разрушения человеческое ухо, составляет около 103 Па, что соответствует 160 дБ относительно порога слышимости. Поскольку атмосферное давление составляет 10 Па, самый громкий звук дает переменную составляющую атмосферного давления порядка 1 %. Чувствительность большинства индукционных микрофонов составляет единицы милливольт на паскаль. Тогда на пороге слышимости 210' Па выходное напряжение микрофона будет на уровне сотых долей микровольта. К сожалению, это нереально, и прежде всего в том смысле/что
16
17
В качестве примера индукционного динамического микрофона можно привести микрофон МД- 85 А с параметрами:
диапазон частот 50.. .16000 Гц при неравномерности АЧХ до 18 дБ;
чувствительность 2,2 мВ/Па;
показатель внутренних шумов N1 = 15 дБ;
выходное сопротивление Квых = 200 Ом;
габариты: диаметр 51 мм, длина 180 мм; -масса 0,18 кг.
