6.2. Системы автоматического регулирования в лпм

■

В устройствах магнитной записи высокого качества к ЛПМ предъявляют­ся жесткие требования, выполнение которых обеспечивает высокую досто­верность воспроизведения записанной информации. К таким требованиям, прежде всего, относятся: стабильность скорости движения магнитной ленты и постоянство усилий, прилагаемых к ленте. Первое требование вызвано необ-

44

45

ходимостью точного воспроизведения спектрального состава записанного сигнала. Что касается стабилизации натяжения носителя, то при изменении усилий, растягивающих магнитную ленту, могут возникнуть две неприятно­сти: изменится спектральный состав воспроизводимого сигнала, а при необра­тимых деформациях (растяжении) может быть нарушена и сама фонограмма. При этом даже на идеальном ЛПМ с такой ленты уже невозможно получить достоверного воспроизведения сигнала.

Исходя из сказанного выше, в ЛПМ чаще всего используют два типа сис­тем автоматического регулирования:

1. система автоматического регулирования скорости движения магнитно­го носителя (САРС);

2. система стабилизации натяжения магнитного носителя (ССН).

6,3. СИСТЕМА АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ СКОРОСТИ МАГНИТНОЙ ЛЕНТЫ (САРС)

Подобные системы строятся по классической схеме систем стабилизации. При этом задающим воздействием является высокостабильный по частоте пе­риодический сигнал. Информация о фактической скорости движения магнит­ного носителя может быть получена двумя способами. Первый способ - изме­рение частоты вращения вала двигателя, осуществляющего протяжку ленты. Это не очень точный способ, так как стабильность частоты вращения двигате­ля лишь приблизительно отражает стабильность скорости движения ленты. Это связано с тем, что между лентой и валом двигателя не исключаются хотя бы незначительные пробуксовки, несмотря на наличие прижимного резиново­го ролика. Тем не менее, для аудиомагнитофонов даже высокого класса такой способ измерения скорости движения ленты вполне приемлем, ибо небольшие (сотые доли процента) детонации при прослушивании аудиозаписи неощути­мы на слух. В более точных аппаратах, например устройствах видеозаписи, такой способ совершенно неприемлем, так как точность захода траектории магнитной головки на наклонную магнитную дорожку записи должна состав­лять десятки микрон при протяжке через ЛПМ сотен метров ленты. В этом случае необходимо измерять фактическую скорость движения ленты, для чего на специальную магнитную дорожку, расположенную по краю ленты, при за­писи наносится синхронизирующий сигнал от высокостабильного генератора. Частота этого сигнала в процессе воспроизведения пропорциональна скорости движения ленты.

На рис. 38 показан вариант функциональной схемы статической системы стабилизации скорости вращения тягового двигателя ЛПМ магнитофона.

Объектом регулирования является двигатель Д, на который поступают напряжение питания U₂ и возмущающее воздействие М, которое представляет собой реакцию нагрузки на вал двигателя. Тахогенератор ТГ находится на од­ном валу с двигателем и вырабатывает гармонический сигнал, частота которо­го пропорциональна скорости вращения тахогенератора, а следовательно,

и двигателя. Сигнал с тахогенератора подается на частотный детектор ЧД, где частота со сравнивается с эталонной ₀. Сигнал ошибки , с выхода частотного детектора усиливается усилителем У и, суммируясь с напряжением питания двигателя U₀, поступает на клеммы двигателя. Таким образом, замыкается обратная связь.

Обратная связь в системе должна быть отрицательная, чтобы система бы­ла устойчива и подавляла нестабильность питающего напряжения (Уо и мо­мента нагрузки М. Для этого полярность включения частотного детектора и усилителя выбираются так, чтобы уменьшение скорости вращения двигателя приводило к увеличению напряжения U₁ в результате чего двигатель смог бы увеличить обороты.

-сумматор и инерционное звено

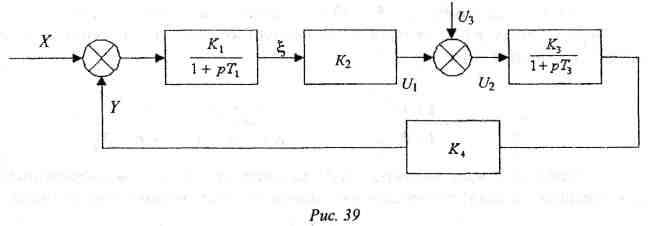

С труктурная схема системы показана на рис. 39, где представлены сле­дующие структурные единицы:

описывают частотный детектор;

.

- усилитель сигнала ошибки К₂; - возмущающее воздействие U₃ , пересчитанное к входу двигателя;

- двигатель

-тахогенератор К₄.

46

47

На главный сумматор системы поступает для сравнения сигнал X (тре­буемая скорость вращения двигателя) и сигнал У (фактическая скорость вра-

щения двигателя). Инерционность вызвана наличием ФНЧ в структуре

частотного детектора. После усиления сигнала ошибки в усилителе К₂ напря­жение U₁ складывается с дестабилизирующим воздействием U₃ и поступает на

д вигатель. Инерционность двигателя вызвана в основном механиче-

ской инерционностью ротора двигателя и ротора тахогенератора, находящих­ся на одном валу.

Данная система является статической, т.е. не может работать без ошибки как по управляющему воздействию х, так и по возмущающему воздейст­вию U₃. Действительно, запишем соответствующие передаточные функции:

Передаточная функция по ошибке от регулирующего воздействия

Где

Здесь К - коэффициент усиления разомкнутой системы по постоянному току (в статике) Отсюда:

Как известно из теории автоматического управления, наличие в числите­ле этого выражения свободного слагаемого 1 говорит о том, что система ста­тическая. В установившемся режиме такая система дает ошибку регулирова­ния по управляющему воздействию:

Это значит, что, например, при К = 99 ошибка составит один процент.

Передаточная функция ошибки по возмущающему воздействию записы­вается следующим образом:

Свободный член числителя К₃К₄ показывает, что и по возмущающему воздействию система статическая и в установившемся режиме ошибка будет:

При К >> 1 и, учитывая, что К= К₁К₂К₃К₄ получаем:

Следовательно, если к двигателю прикладывается тормозящий момент,

эквивалентный приложению дополнительного напряжения U₃, то ошибка по

скорости будет такая, которая соответствует приложению к двигателю напря-

U₃ жения ———.

K₁K₂

Таким образом, качество работы статической системы стабилизации ско­рости протяжки магнитной ленты не может быть сделано очень высоким. Для устройств точной магнитной записи необходимо использовать астатические системы стабилизации скорости.

Астатическая САРС

Рис. 40

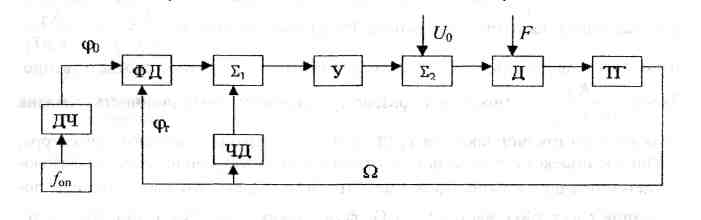

Функциональная схема одного из вариантов астатической системы стабилизации скорости магнитного носителя показана на рис. 40.

С равнивая рис. 38 и 40, можно заметить, что у них много общего. Факти­чески в схеме рис.40 добавился еще один контур регулирования, замыкаю­щийся через фазовый детектор ФД. Опорным сигналом для ФД является сиг­нал с высокостабильного генератора f_on проходящий через делитель частоты ДЧ. Необходимость деления частоты f_оп вызвана тем, что частота, вырабаты­ваемая тахогенератором ТГ, сравнительно низкая, в то время как высокоста­бильный генератор, как правило, кварцованный, работает на высоких частотах.

Наличие второго контура регулирования позволяет повысить точность регулирования системы. В частности, можно свести точность слежения до по­стоянной фазы, что автоматически убирает ошибку по частоте. В этом случае ошибка регулирования на левом входе сумматора _ будет. Именно она и формирует управляющее воздействие. В то же время сигнал на нижнем входе сумматора _ может отсутствовать, так как частота  будет точно равна тре­буемой. Ошибка по фазе будет, а ошибки по частоте не будет. Разумеется, это касается статики или очень медленного изменения U₀ и F.

48

49

Структурная схема двухконтурной астатической системы стабилизации скорости ленты представлена на рис. 41.

Перенося точку приложения _{0 } на вход левого сумматора, получаем

окончательно структурную схему (рис. 43).

Рис. 43

Левый сумматор относится к фазовому детектору и определяет разницу ме­жду текущей фазой  напряжения тахогенератора и фазой ₀ опорного сигнала.

Второй сумматор определяет разность частот  тахогенератора и опор­ной частоты _0 которая требуется для идеального качества регулирования. Фактически частота _0 на частотный детектор не подается, она туда вводится

п ри настройке частотного детектора. Инерционные звенья

относятся к двигателю с усилителем и частотному детектору соответственно.

Звено относится к фазовому детектору. Инерционность вызвана

н аличием постоянной времени T₄ RС-цепи на выходе фазового детектора, а наличие индекса p в знаменателе отражает интегрирующие свойства фазово­го детектора по частоте:. Это, в частности, означает, что при по­стоянной расстройке частот  и _{0 } фаза между ними будет линейно расти, а это и есть интегрирование.

Т ак как , то . Тогда схему рис. 41 можно преобра-

Рис. 42

зовать, оставив лишь один источник опорного сигнала (рис. 42).

На рис. 43: U₀ - напряжение питания двигателя; М - момент на валу дви­гателя.

И зменение (нестабильность) этих параметров может быть причиной по­явления ошибки регулирования. Дестабилизирующие факторы U₀ и M₀ обо­значим как возмущающее воздействие F, приложенное ко входу звена

. Запишем некоторые очевидные соотношения для рис. 43 и произве-

дем необходимые преобразования.

Для краткости записи обозначим:

х - входное воздействие,

у - результат регулирования,

 - частотная ошибка регулирования (см. рис. 43)

Т огда:

Подставляя передаточные функции звеньев и учитывая, что ошибка получаем после преобразований:

51

Наличие индекса р в числителе как при входном воздействии x, так и при возмущающем воздействии F говорит о том, что регулирование по частоте ас­татическое, т.е. наличие нестабильности М и U₀ в статике не дает ошибки по частоте (скорости двигателя), а дает лишь ошибку по фазе (выход левого сум­матора).

6.4. СИСТЕМА СТАБИЛИЗАЦИИ НАТЯЖЕНИЯ МАГНИТНОЙ ЛЕНТЫ

По принципу устройства все системы стабилизации натяжения делятся:

• на системы с регулированием по возмущению;

• системы с регулированием по отклонению.

Функциональная схема системы с регулированием по возмущению пока­зана на рис. 44. Она отличается отсутствием обратной связи. В основу регули­рования положено то обстоятельство, что с изменением радиуса намотки лен­ты на катушке для сохранения усилия, приложенного со стороны подающего узла, напряжение питания подтормаживающего двигателя необходимо ме­нять. Действительно, для сохранения неизменного усилия, приложенного к ленте, например при увеличении радиуса намотки, вращающий момент дви­гателя надо увеличивать. Это значит, необходимо увеличивать напряжение на клеммах двигателя.

Тахогенераторы формируют гармонические сигналы с частотой, пропор­циональной частоте вращения двигателей. Усилитель-ограничитель преобра­зует гармонический сигнал в прямоугольный, так как частоты, генерируемые тахогенератором, очень низкие и на таких частотах большинство известных частотных детекторов работает с прямоугольными сигналами.

Устройство работает следующим образом: чем быстрее вращается Д₂, тем медленнее вращается Д₁ а это значит, что увеличение частоты ₂ преобразу­ется в большее напряжение U₁ и момент на валу двигателя Д₁ будет возрас­тать, что и требуется. Недостатком системы рис. 44 является отсутствие об­ратной связи. Как всякая система без обратной связи, она не сможет отраба­тывать возможные возмущающие воздействия, такие, как нестабильность пи­тающих напряжений, трение в катушечных накопителях, нелинейность харак­теристик элементов схемы и т.п.

Более совершенной системой стабилизации напряжения магнитного но­сителя является система с обратной связью. В такой системе необходимо кон­тролировать фактическое усилие натяжения ленты и в случае его изменения по каналу обратной связи вырабатывать воздействие на двигатель, направлен­ное на уменьшение ошибки регулирования по натяжению. Функциональная схема системы стабилизации натяжения ленты построенной по принципу ре­гулирования по отклонению, показанной на рис. 45.

Измерение радиуса намотки ленты на магнитных накопителях - задача хоть в принципе и решаемая, но довольно сложная. Гораздо проще судить о радиусе намотки ленты по угловой скорости движения катушки. При посто­янной и заранее известной линейной скорости движения ленты уменьшение радиуса намотки будет соответствовать увеличению угловой скорости катуш­ки магнитного накопителя. Для измерения угловой скорости можно использо­вать уже упоминавшийся ранее тахогенератор.

На рис. 44 обозначено: Д₁, Д₂ - двигатели подающего и приемного узлов соответственно; TГ₁ и ТГ₂ - тахогенераторы; Ред. - редуктор, понижающий угловую скорость; KH₁ и КН₂ - катушечные накопители левого и правого уз­лов соответственно; УМ - усилитель мощности; ЧД - частотный детектор; УО - усилитель-ограничитель.

52

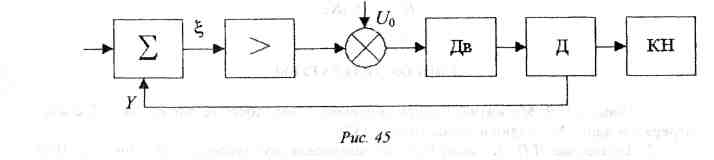

На сумматор системы  поступает сигнал х задающего воздействия и сигнал у с датчика Д, характеризующий фактическое натяжение носителя. Разница между этими сигналами сигнал ошибки) усиливается

усилителем и, складываясь с начальным напряжением питания двигателя U₀, поступает на двигатель Дв данного катушечного накопителя КН (левого или правого). Из­менение натяжение ленты фиксируется датчиком Д и по цепи обратной связи изменяет напряжение питания двигателя. Основным элементом данной систе­мы, не встречающимся нам ранее, является датчик натяжения. Его можно вы­полнить самым различным способом. Проще всего использовать тензометри-ческие датчики, которые наклеиваются на гибкую упругую пластину, на кото­рой закреплен ролик с лентой. Пластина встроена в состав лентопротяжного механизма таким образом, что при изменении натяжения пластина изгибается в большей или меньшей степени, а тензодатчики, закрепленные на ней, изме­няют свое сопротивление и могут быть использованы как датчики величины

натяжения.

Структурная схема системы по рис. 45 изображена на рис. 46.

53

На рис.46 обозначено: К₁ - коэффициент усиления усилителя сигнала

ошибки - передаточная функция двигателя; К₃ - коэффициент пере-

дачи датчика натяжения; F — дестабилизирующее воздействие, вызванное не­стабильностью питающих напряжений, трением в элементах лентопротяжного механизма и т.п.

Как видно из структурной схемы, в ней нет интегрирующих звеньев, сле­довательно, система статическая. Уменьшить ошибку регулирования в систе­ме можно путем увеличения коэффициента усиления системы:
