3 Дискретизация сообщений по времени

Многоканальные системы передачи в основном применяются для передачи речевых сигналов, которые относятся к непрерывным. Для передачи непрерывного сообщения с помощью ИКМ необходимо выполнить следующие операции:

- дискретизация сообщения по времени (получение АИМ - сигнала);

- квантование полученных импульсов (отсчетов, выборок) по амплитуде;

- кодирование квантованных по амплитуде импульсов.

Дискретизация непрерывных сообщений производится АИМ-модуляторами в соответствии с теоремой Котельникова. На выходе АИМ-модуляторов формируется групповой АИМ-сигнал. Работой АИМ-модуляторов управляют последовательности канальных импульсов. Групповой АИМ-сигнал поступает на кодер, который одновременно с кодированием осуществляет операцию квантования по уровню.

Произведём расчёт величин отсчётов (выборок) заданных входных сигналов исследуемых каналов N_i= 21 - 26 проектируемой ЦСП для всех канальных интервалов и четырех циклов передачи. Для всех заданных входных сигналов выполним расчёт величины одного отсчёта в развёрнутом виде, подставляя в формулы числовые значения. Результаты расчётов величин других отсчётов всех циклов заданных входных сигналов приведём в итоговом виде в таблицах 2 - 5. Первая колонка каждой таблицы содержит порядковый номер канала i, вторая – соответствующее ему время t, остальные – значения напряжения заданных каналов в вольтах.

По результатам проведённых расчётов для всех исследуемых каналов и четырёх циклов передачи построим временные диаграммы изменения входного сигнала по времени по канальным интервалам. По оси абсцисс откладывается порядковый номер канала, по оси ординат – значение амплитуды входного сигнала в вольтах.

Входные сигналы:

U₂₁¹(t) = -0.21sin³(23200t)=

= ;

Так как имеет частоту выше Fв=3400 Гц, значит мы отбрасываем это выражение

U₂₂²(t) = -0.2sin(23000t);

U₂₃³(t) = -0.19sin(22800t);

U₂₄⁴(t) = 0.14cos(22700t) ;

U₂₅⁵(t)= 0.13cos(22500t);

U₂₆⁶(t) = 0.1cos(22400t).

Значение времени t в функциях входных сигналов для соответствующих циклов передачи определяется

t = T_к (i+1) +T₀(Ц-1) , (15)

где i - номер канального интервала;

Ц-номер цикла, Ц=1,2,3,4.

Расчет величины отсчета при n = 1 и i = 22, 23, 24, 25, 26, 27:

T_o = 125.1610^-6с.

T_к =3.91110^-6с.

U₂₁¹(t)= = -0.153067 В,

U₂₂²(t) = -0.2sin(23.143000((23+1) 3.91110^-6)+((1-1)125.1610^-6))) = -0.196073 В,

U₂₃³(t) = -0.19sin(23.142800((24+1) 3.91110^-6) +((1-1) 125.1610^-6))) =

= -0.187885 В,

U₂₄⁴(t)= 0.14cos(23.142700((25+1) 3.91110^-6)+((1-1) 125.1610^-6))) = -0.021511 В,

U₂₅⁵(t) =0.13cos(23.142500((26+1) 3.91110^-6) +((1-1) 125.1610^-6))) = -0.011414 В,

U₂₆⁶(t) = 0.1 cos(23.142400((27+1) 3.91110^-6) +((1-1) 125.1610^-6))) = -0.008046 В

Таблица 2 – Таблица первого цикла передачи

i	t(i), c	U₂₁(t), В	U₂₂(t), В	U₂₃(t), В	U₂₄(t), В	U₂₅(t), В	U₂₆(t), В
0	0,0000039	-0,012372	-0,014731	-0,013063	0,139692	0,129755	0,099826
1	0,0000078	-0,024668	-0,029381	-0,026064	0,138769	0,129020	0,099305
2	0,0000117	-0,036811	-0,043873	-0,038941	0,137236	0,127798	0,098439
3	0,0000156	-0,048727	-0,058125	-0,051635	0,135098	0,126095	0,097230
4	0,0000196	-0,060342	-0,072062	-0,064084	0,132367	0,123915	0,095684
5	0,0000235	-0,071584	-0,085608	-0,076229	0,129052	0,121268	0,093804
6	0,0000274	-0,082383	-0,098689	-0,088014	0,125170	0,118164	0,091599
7	0,0000313	-0,092673	-0,111233	-0,099383	0,120737	0,114613	0,089075
8	0,0000352	-0,102391	-0,123173	-0,110281	0,115773	0,110630	0,086241
9	0,0000391	-0,111476	-0,134444	-0,120657	0,110299	0,106230	0,083107
10	0,0000430	-0,119871	-0,144985	-0,130463	0,104340	0,101429	0,079685
11	0,0000469	-0,127526	-0,154738	-0,139650	0,097922	0,096245	0,075985
12	0,0000508	-0,134393	-0,163651	-0,148177	0,091072	0,090699	0,072021

Продолжение таблицы 2

13	0,0000548	-0,140429	-0,171674	-0,156003	0,083823	0,084810	0,067806
14	0,0000587	-0,145597	-0,178765	-0,163091	0,076204	0,078601	0,063356
15	0,0000626	-0,149866	-0,184885	-0,169406	0,068250	0,072095	0,058686
16	0,0000665	-0,153208	-0,190001	-0,174920	0,059995	0,065318	0,053811
17	0,0000704	-0,155603	-0,194084	-0,179607	0,051477	0,058294	0,048750
18	0,0000743	-0,157037	-0,197113	-0,183443	0,042732	0,051050	0,043519
19	0,0000782	-0,157500	-0,199072	-0,186411	0,033798	0,043613	0,038136
20	0,0000821	-0,156989	-0,199949	-0,188497	0,024717	0,036012	0,032621
21	0,0000860	-0,155509	-0,199739	-0,189691	0,015526	0,028275	0,026992
22	0,0000900	-0,153067	-0,198445	-0,189987	0,006267	0,020431	0,021270
23	0,0000939	-0,149680	-0,196073	-0,189384	-0,003019	0,012511	0,015474
24	0,0000978	-0,145367	-0,192635	-0,187885	-0,012292	0,004543	0,009624
25	0,0001017	-0,140156	-0,188152	-0,185497	-0,021511	-0,003442	0,003740
26	0,0001056	-0,134078	-0,182646	-0,182231	-0,030636	-0,011414	-0,002157
27	0,0001095	-0,127172	-0,176148	-0,178102	-0,039626	-0,019343	-0,008046
28	0,0001134	-0,119480	-0,168693	-0,173131	-0,048441	-0,027199	-0,013907
29	0,0001173	-0,111050	-0,160321	-0,167340	-0,057043	-0,034953	-0,019720
30	0,0001212	-0,101933	-0,151079	-0,160758	-0,065394	-0,042574	-0,025464
31	0,0001252	-0,092187	-0,141016	-0,153414	-0,073457	-0,050035	-0,031119

Рисунок 3 – Временные диаграммы входных сигналов для первого цикла передачи

Расчет величины отсчета при n = 2 и i = 22, 23, 24, 25, 26, 27:

T_o = 125.1610^-6с.

T_к =3.91110^-6с.

U₂₁¹(t)= = 0.145835 В,

U₂₂²(t) = -0.2sin(23.143000((23+1) 3.91110^-6)+((2-1)125.1610^-6))) = 0.166865 В,

U₂₃³(t) = -0.19sin(23.142800((24+1) 3.91110^-6) +((2-1) 125.1610^-6))) =

= 0.133688 В,

U₂₄⁴(t) = 0.14cos(23.142700((25+1) 3.91110^-6)+((2-1) 125.1610^-6))) = -0.106466 В,

U₂₅⁵(t) =0.13cos(23.142500((26+1) 3.91110^-6) +((2-1) 125.1610^-6))) = -0.115121 В,

U₂₆⁶(t) = 0.1 cos(23.142400((27+1) 3.91110^-6) +((2-1) 125.1610^-6))) = -0.092218 В

Таблица 3 – Таблица второго цикла передачи

i	t(i), c	U₂₁(t), В	U₂₂(t), В	U₂₃(t), В	U₂₄(t), В	U₂₅(t), В	U₂₆(t), В
0	0,0001291	-0,081849	-0,130164	-0,145328	-0,081213	-0,057322	-0,036678
1	0,0001330	-0,071025	-0,118626	-0,136569	-0,088595	-0,064377	-0,042098
2	0,0001369	-0,059763	-0,106444	-0,127164	-0,095587	-0,071190	-0,047371
3	0,0001408	-0,048131	-0,093684	-0,117158	-0,102158	-0,077734	-0,052480
4	0,0001447	-0,036202	-0,080415	-0,106597	-0,108280	-0,083985	-0,057406
5	0,0001486	-0,024049	-0,066709	-0,095531	-0,113926	-0,089918	-0,062132
6	0,0001525	-0,011748	-0,052641	-0,084014	-0,119070	-0,095513	-0,066643
7	0,0001564	0,000627	-0,038286	-0,072098	-0,123690	-0,100747	-0,070921
8	0,0001604	0,012997	-0,023724	-0,059842	-0,127766	-0,105601	-0,074953
9	0,0001643	0,025287	-0,009033	-0,047302	-0,131279	-0,110057	-0,078725
10	0,0001682	0,037420	0,005708	-0,034539	-0,134215	-0,114097	-0,082223
11	0,0001721	0,049323	0,020417	-0,021612	-0,136560	-0,117707	-0,085434
12	0,0001760	0,060920	0,035015	-0,008583	-0,138305	-0,120873	-0,088349
13	0,0001799	0,072141	0,049423	0,004487	-0,139441	-0,123583	-0,090957
14	0,0001838	0,082917	0,063563	0,017535	-0,139963	-0,125826	-0,093248
15	0,0001877	0,093179	0,077357	0,030501	-0,139869	-0,127595	-0,095215
16	0,0001916	0,102866	0,090731	0,043322	-0,139160	-0,128883	-0,096851
17	0,0001956	0,111917	0,103613	0,055938	-0,137838	-0,129684	-0,098150
18	0,0001995	0,120277	0,115931	0,068290	-0,135910	-0,129995	-0,099108
19	0,0002034	0,127893	0,127620	0,080318	-0,133384	-0,129817	-0,099721
20	0,0002073	0,134718	0,138615	0,091966	-0,130270	-0,129148	-0,099988
21	0,0002112	0,140712	0,148858	0,103179	-0,126584	-0,127993	-0,099906
22	0,0002151	0,145835	0,158291	0,113904	-0,122340	-0,126354	-0,099478
23	0,0002190	0,150057	0,166865	0,124090	-0,117559	-0,124239	-0,098703
24	0,0002229	0,153352	0,174533	0,133688	-0,112259	-0,121655	-0,097586
25	0,0002268	0,155699	0,181252	0,142654	-0,106466	-0,118612	-0,096129
26	0,0002308	0,157083	0,186987	0,150945	-0,100204	-0,115121	-0,094337
27	0,0002347	0,157497	0,191706	0,158521	-0,093502	-0,111196	-0,092218
28	0,0002386	0,156938	0,195383	0,165347	-0,086388	-0,106852	-0,089778
29	0,0002425	0,155408	0,197999	0,171391	-0,078893	-0,102104	-0,087026
30	0,0002464	0,152918	0,199540	0,176623	-0,071052	-0,096971	-0,083971
31	0,0002503	0,149483	0,199997	0,181020	-0,062898	-0,091473	-0,080624

Рисунок 4 – Временные диаграммы входных сигналов для второго цикла передачи

Расчет величины отсчета при n = 3 и i = 22, 23, 24, 25, 26, 27:

T_o = 125.1610^-6с.

T_к =3.91110^-6с.

U₂₁¹(t)= = -0.083449 В,

U₂₂²(t) = -0.2sin(23.143000((23+1) 3.91110^-6)+((3-1)125.1610^-6))) = -0.040260 В,

U₂₃³(t) = -0.19sin(23.142800((24+1) 3.91110^-6) +((3-1) 125.1610^-6))) =

= 0.030117 В,

U₂₄⁴(t) = 0.14cos(23.142700((25+1) 3.91110^-6)+((3-1) 125.1610^-6))) = 0.133260 В,

U₂₅⁵(t) = 0.13cos(23.142500((26+1) 3.91110^-6) +((3-1) 125.1610^-6))) = 0.100058 В,

U₂₆⁶(t) = 0.1 cos(23.142400((27+1) 3.91110^-6) +((3-1) 125.1610^-6))) = 0.065462 В

Таблица 4 – Таблица третьего цикла передачи

i	t(i), c	U₂₁(t), В	U₂₂(t), В	U₂₃(t), В	U₂₄(t), В	U₂₅(t), В	U₂₆(t), В
0	0,0002542	0,145115	0,199364	0,184567	-0,054450	-0,085616	-0,076990
1	0,0002581	0,139857	0,197649	0,187231	-0,045779	-0,079449	-0,073094
2	0,0002621	0,133735	0,194861	0,189010	-0,036906	-0,072982	-0,068945
3	0,0002660	0,126787	0,191013	0,189895	-0,027871	-0,066239	-0,064555
4	0,0002699	0,119055	0,186129	0,189880	-0,018714	-0,059246	-0,059942
5	0,0002738	0,110587	0,180233	0,188967	-0,009474	-0,052030	-0,055120
6	0,0002777	0,101435	0,173358	0,187160	-0,000192	-0,044618	-0,050106
7	0,0002816	0,091657	0,165541	0,184467	0,009090	-0,037037	-0,044918

Продолжение таблицы 4

8	0,0002855	0,081313	0,156825	0,180902	0,018332	-0,029317	-0,039573
9	0,0002894	0,070465	0,147257	0,176480	0,027494	-0,021486	-0,034092
10	0,0002933	0,059183	0,136889	0,171223	0,036535	-0,013574	-0,028491
11	0,0002973	0,047534	0,125778	0,165155	0,045415	-0,005610	-0,022792
12	0,0003012	0,035592	0,113983	0,158306	0,054095	0,002374	-0,017013
13	0,0003051	0,023430	0,101569	0,150708	0,062537	0,010350	-0,011175
14	0,0003090	0,011123	0,088603	0,142397	0,070704	0,018286	-0,005298
15	0,0003129	-0,001253	0,075156	0,133412	0,078560	0,026154	0,000597
16	0,0003168	-0,013621	0,061301	0,123795	0,086070	0,033923	0,006490
17	0,0003207	-0,025905	0,047113	0,113593	0,093201	0,041564	0,012360
18	0,0003246	-0,038029	0,032669	0,102853	0,099922	0,049048	0,018188
19	0,0003285	-0,049918	0,018047	0,091626	0,106203	0,056347	0,023952
20	0,0003325	-0,061498	0,003327	0,079966	0,112018	0,063433	0,029633
21	0,0003364	-0,072698	-0,011411	0,067927	0,117339	0,070280	0,035211
22	0,0003403	-0,083449	-0,026086	0,055567	0,122144	0,076862	0,040667
23	0,0003442	-0,093684	-0,040620	0,042944	0,126411	0,083154	0,045981
24	0,0003481	-0,103340	-0,054934	0,030117	0,130122	0,089132	0,051135
25	0,0003520	-0,112357	-0,068949	0,017148	0,133260	0,094774	0,056111
26	0,0003559	-0,120680	-0,082589	0,004098	0,135812	0,100058	0,060893
27	0,0003598	-0,128258	-0,095781	-0,008971	0,137767	0,104965	0,065462
28	0,0003637	-0,135042	-0,108452	-0,021998	0,139115	0,109476	0,069804
29	0,0003677	-0,140992	-0,120535	-0,034921	0,139851	0,113574	0,073904
30	0,0003716	-0,146070	-0,131962	-0,047679	0,139971	0,117243	0,077746
31	0,0003755	-0,150246	-0,142673	-0,060211	0,139476	0,120470	0,081318

Рисунок 5 – Временные диаграммы входных сигналов для третьего цикла передачи

Расчет величины отсчета при n = 4 и i = 22, 23, 24, 25, 26, 27:

T_o = 125.1610^-6с.

T_к =3.91110^-6с.

U₂₁¹(t)= = -0.010497 В,

U₂₂²(t) = -0.2sin(23.143000((23+1) 3.91110^-6)+((4-1)125.1610^-6))) = -0.109246 В,

U₂₃³(t) = -0.19sin(23.142800((24+1) 3.91110^-6) +((4-1) 125.1610^-6))) =

= -0.169230 В,

U₂₄⁴(t)= 0.14cos(23.142700((25+1) 3.91110^-6)+((4-1) 125.1610^-6))) = -0.033406 В,

U₂₅⁵(t) = 0.13cos(23.142500((26+1) 3.91110^-6) +((4-1) 125.1610^-6))) = 0.038076 В,

U₂₆⁶(t) = 0.1 cos(23.142400((27+1) 3.91110^-6) +((4-1) 125.1610^-6))) = 0.051460 В

Таблица 5 – Таблица четвертого цикла передачи

i	t(i), c	U₂₁(t), В	U₂₂(t), В	U₂₃(t), В	U₂₄(t), В	U₂₅(t), В	U₂₆(t), В
0	0,0003794	-0,153499	-0,152628	-0,072482	0,138364	0,123247	0,084613
1	0,0003833	-0,155796	-0,161733	-0,084386	0,136645	0,125554	0,087608
2	0,0003872	-0,157129	-0,169960	-0,095890	0,134324	0,127386	0,090297
3	0,0003911	-0,157492	-0,177263	-0,106940	0,131412	0,128738	0,092673
4	0,0003950	-0,156881	-0,183603	-0,117484	0,127922	0,129605	0,094727
5	0,0003989	-0,155301	-0,188946	-0,127473	0,123870	0,129982	0,096451
6	0,0004029	-0,152761	-0,193262	-0,136858	0,119272	0,129869	0,097839
7	0,0004068	-0,149277	-0,196528	-0,145595	0,114149	0,129266	0,098888
8	0,0004107	-0,144870	-0,198727	-0,153643	0,108524	0,128175	0,099593
9	0,0004146	-0,139568	-0,199847	-0,160964	0,102421	0,126601	0,099951
10	0,0004185	-0,133403	-0,199881	-0,167524	0,095868	0,124549	0,099962
11	0,0004224	-0,126414	-0,198828	-0,173290	0,088892	0,122027	0,099625
12	0,0004263	-0,118643	-0,196696	-0,178237	0,081526	0,119045	0,098942
13	0,0004302	-0,110140	-0,193496	-0,182340	0,073801	0,115613	0,097915
14	0,0004341	-0,100955	-0,189244	-0,185580	0,065751	0,111746	0,096547
15	0,0004381	-0,091147	-0,183964	-0,187942	0,057411	0,107457	0,094843
16	0,0004420	-0,080775	-0,177685	-0,189415	0,048819	0,102762	0,092810
17	0,0004459	-0,069904	-0,170441	-0,189991	0,040013	0,097680	0,090454
18	0,0004498	-0,058601	-0,162271	-0,189668	0,031030	0,092229	0,087784
19	0,0004537	-0,046936	-0,153219	-0,188448	0,021910	0,086430	0,084808
20	0,0004576	-0,034981	-0,143335	-0,186335	0,012695	0,080305	0,081537
21	0,0004615	-0,022810	-0,132672	-0,183341	0,003423	0,073877	0,077983
22	0,0004654	-0,010497	-0,121289	-0,179479	-0,005864	0,067170	0,074158
23	0,0004693	0,001880	-0,109246	-0,174768	-0,015125	0,060210	0,070075
24	0,0004733	0,014245	-0,096611	-0,169230	-0,024319	0,053023	0,065748
25	0,0004772	0,026523	-0,083450	-0,162891	-0,033406	0,045635	0,061193
26	0,0004811	0,038637	-0,069836	-0,155781	-0,042347	0,038076	0,056424
27	0,0004850	0,050511	-0,055843	-0,147934	-0,051101	0,030373	0,051460
28	0,0004889	0,062074	-0,041547	-0,139387	-0,059630	0,022555	0,046317

Продолжение таблицы 5

29	0,0004928	0,073253	-0,027024	-0,130180	-0,067897	0,014652	0,041012
30	0,0004967	0,083979	-0,012355	-0,120357	-0,075865	0,006694	0,035565
31	0,0005006	0,094187	0,002381	-0,109964	-0,083499	-0,001290	0,029995

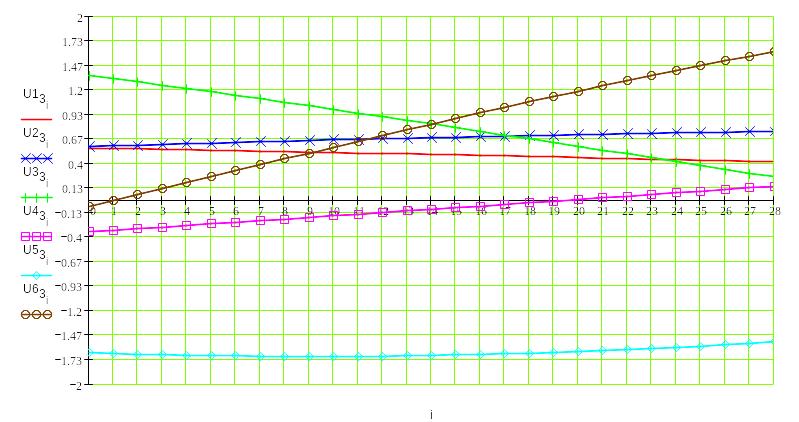

Рисунок 6 – Временные диаграммы входных сигналов для четвертого цикла передачи

<<< < Предыдущая 1 23 / 93 4 5 6 7 8 9 > Следующая >>>

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

#
22.02.2016108.01 Кб14курсовая_оформление.docx
#
01.03.202599.84 Кб4Курсовой 2009 (без таблицы).doc
#
22.02.2016291.6 Кб55курсовой маркавцев.docx
#
22.02.20163.73 Mб234Курсовой по МС УС_Плаксицкий.doc
#
25.09.2019470.53 Кб14Курсовой Технология ( дверь) Веренич.doc
#
01.07.20259.99 Mб0Курсовой ТПС_2012_от славика.doc
#
22.02.20162.03 Mб91курсовой..Юлька.docx
#
22.02.2016119.1 Кб30Курсовой.docx
#
22.02.20161.24 Mб316Курсовой_СЖАТ_Д.docx
#
24.12.2018293.38 Кб9Курсраб_Тозик.doc
#
14.08.2019602.11 Кб6Л а б о р а т о р н а я р а б о т а № 1 ТПИ.doc
