6. Побудова нульової лінії
Нульову лінію будуємо графічним методом, для цього на сторонах квадратів відкладаємо робочі відмітки зі знаком «+» в одну сторону, зі знаком « - » в протилежну і з'єднуємо їх між собою. В місці пересічення з стороною квадрата отримуємо нульові точки. Крива, яка з'єднує ці точки буде нульовою лінією.

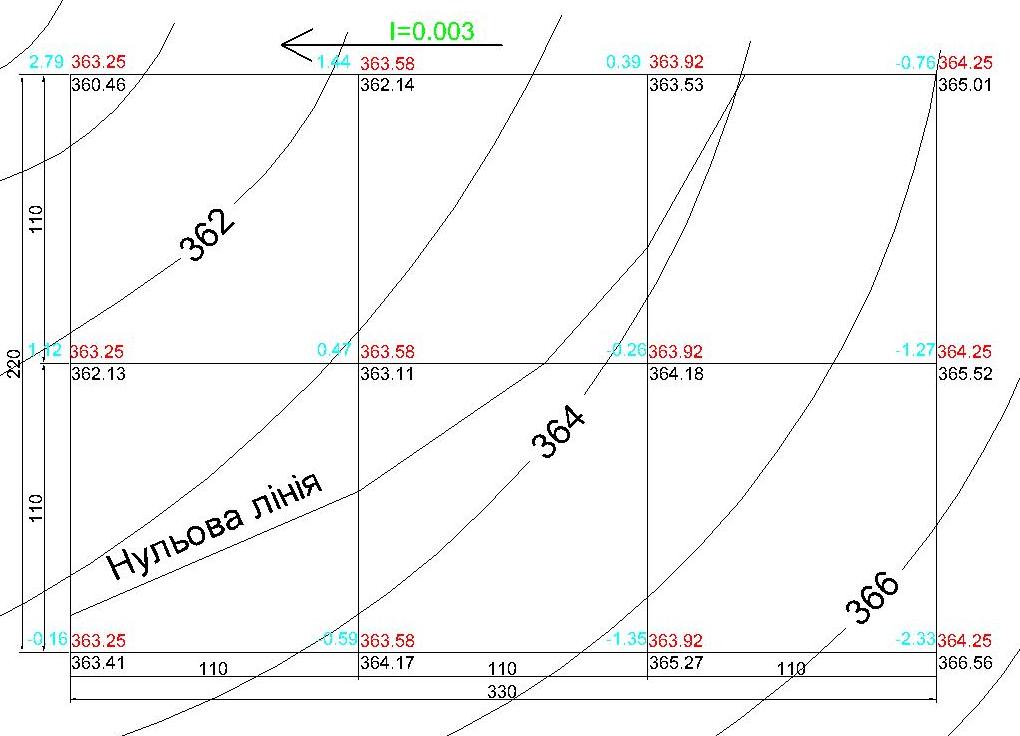

Рис. Побудова нульової лінії
7.Обчислення об’ємів робіт.
Таблиця 1.
Номер квадрата |
Робоча відмітка(м) |
Σ h |
|
|
|
Об’єм робіт(м3) |
||||
h1 |
h2 |
h3 |
h4 |
Насип |
Виїмка |
|||||
1 |
2.79 |
1.44 |
0.47 |
1.12 |
5.82 |
3025 |
5.8200 |
0.0000 |
17605.5 |
0.00 |
2 |
1.44 |
0.39 |
-0.26 |
0.47 |
2.56 |
3025 |
2.0664 |
0.0264 |
6250.86 |
79.86 |
3 |
0.39 |
-0.76 |
-1.27 |
-0.26 |
2.68 |
3025 |
0.0568 |
1.9568 |
171.82 |
5919.32 |
4 |
1.12 |
0.47 |
-0.59 |
-0.16 |
2.34 |
3025 |
1.0804 |
0.2404 |
3268.21 |
727.21 |
5 |
0.47 |
-0.26 |
-1.35 |
-0.59 |
2.67 |
3025 |
0.0827 |
1.8127 |
250.17 |
5483.42 |
6 |
-0.26 |
-1.27 |
-2.33 |
-1.35 |
5.21 |
3025 |
0.0000 |
5.2100 |
0.00 |
15760.25 |
|
|
|
|
|
|
|
|
Σ= |
27546.59 |
27970.06 |
Похибка становить ∆=(27970,06-27546,59)/27546,59=1,5%
Vн=27546,59
– об’єм насипаного грунту;
Vв=27970,06 – об’єм відсипаного грунту;
8. Визначення середньої довжини транспортування графічним методом
Lcер=205м
Розходження в об’ємах між виїмкою і насипом при нульовому балансі земляних мас не повинно перевищувати 5 %.

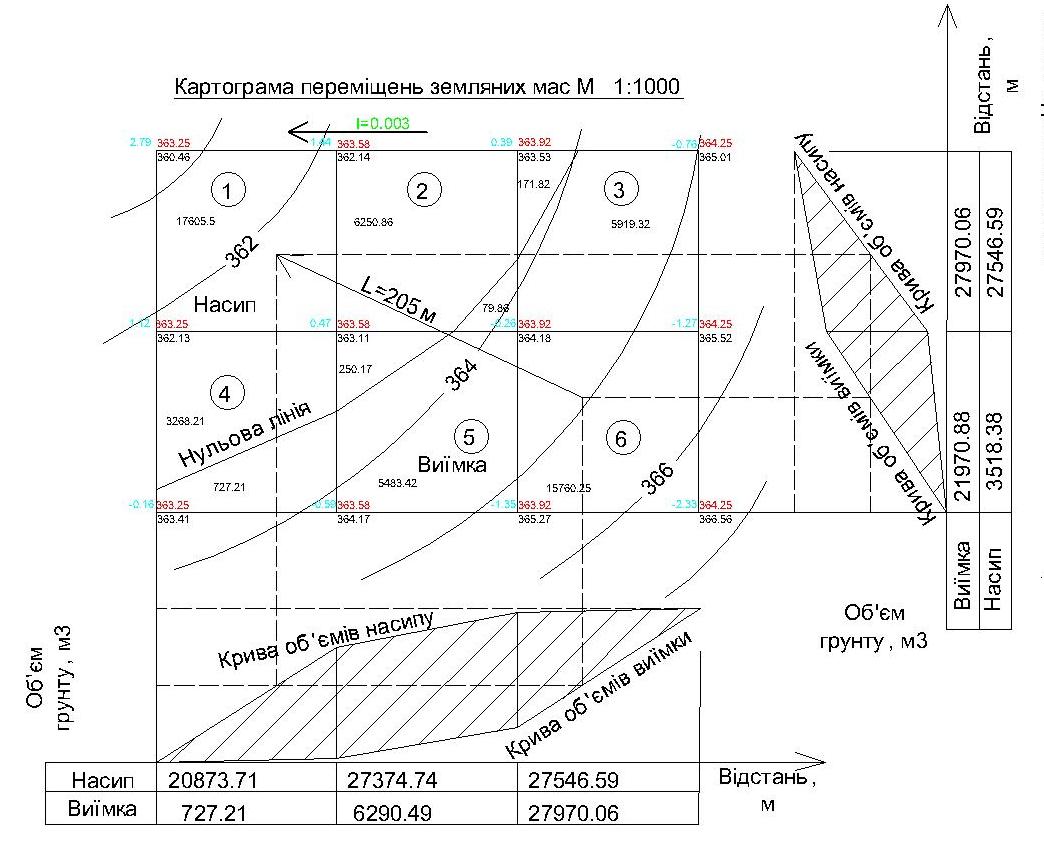

7. Побудова картограми земляних мас та визначення середньої відстані переміщення ґрунту графічним способом
При графічному методі визначення середньої відстані переміщення ґрунту будують криві об’ємів насипу і виїмки з наростаючою сумою по вертикальних колонках квадратів для поперечної та поздовжньої сторін майданчика.
Ординати верхніх точок кривих означають сумарні об’єми виїмки і насипу. Середню відстань переміщення ґрунту з допустимою похибкою можна визначити, розділивши криві об’ємів виїмки та насипу для поперечної та поздовжньої сторін пополам і провівши відповідно лінії паралельно до сторін майданчика.
Лінії M’N’ та M’’ N’’ є проекціями середньої відстані переміщення, а точки M’ і M’’ , N’ і N’’ – проекціями ординат центрів ваги насипу і виїмки. Розташування їх в плані M і N визначає місце центрів ваги, а відстань між ними у відповідному масштабі – середню відстань переміщення ґрунту в межах даного майданчика.
