МІНІСТЕРСТВО ОСВІТИ І НАУКИ,МОЛОДІ ТА СПОРТУ УКРАёНИ
Національний університет”Львівська політехніка”
Кафедра: “Будівельного виробництва”
Пояснювальна записка докурсової роботи
з дисципліни Технологія будівельного виробництва на тему:
«Вертикальне планування будівельного майданчика»
Виконав:
Ст.гр. БД-23
Качмар І. І.
Перевірив:
Пиздюк І.Г.
Львів 2014 р.
Змістст.
Вступ 2
1.Розбивка майданчика на квадрати3
2.Визначення чорних відміток4
3.Обчислення планувальної лінії 5
4.Обчислення червоних (проектних) відміток 6
5.Обчислення робочих відміток 7
6.Побудова нульової лінії 8
7.Обчислення об’ємів робіт. 9
8. Визначення середньої довжини транспортування графічним методом 9
9. Попередній підбір техніки 10
10. Розрахунок техніко-економічних показників 11
11.Калькуляція трудових затрат 20
12.Календарний графік виконання робіт 21
13.Перелік матеріально-технічних ресурсів 22
14. Технологія виконання будівельного процесу 22
15.Техніка безпеки23
16. Використана література 24
1.Вступ.
При будівництві будь якої будівлі чи споруди, а також планування і благоустрою територій проводяться земляні роботи, у які входять розробка ґрунту, його переміщення, вкладання та ущільнення.
Земляні роботи характеризуються значною вартістю і особливо працездатністю.
Вертикальне планування складається з підготовчих робіт і знесення старих будівель, очищення території. Після цього виконуються основні роботи - розробка ґрунту на ділянках виїмки, транспортування, і вкладання його з ущільненням у насипі, кінцеве планування майданчика. Способи виконання процесів залежать від об’єму і термінів виконання робіт, характеристики ґрунтів, рельєфу місцевості, робочих відміток майданчика, місцевих та кліматичних умов.
При проведенні земляних робіт всі підготовчі, допоміжні і основні процеси виконуються комплектами машин, кожна з яких призначена для певного робочого процесу чи операції (розробка, транспортування, розрівнювання, ущільнення ґрунту).
В загальному одна і таж робота може бути виконана з більшою чи меншою ефективністю різними комплектами машин. Спосіб і комплект машин для окремих виробничих умов вибирають на основі техніко-економічного аналізу різних варіантів.
1. Розбивка майданчика на квадрати

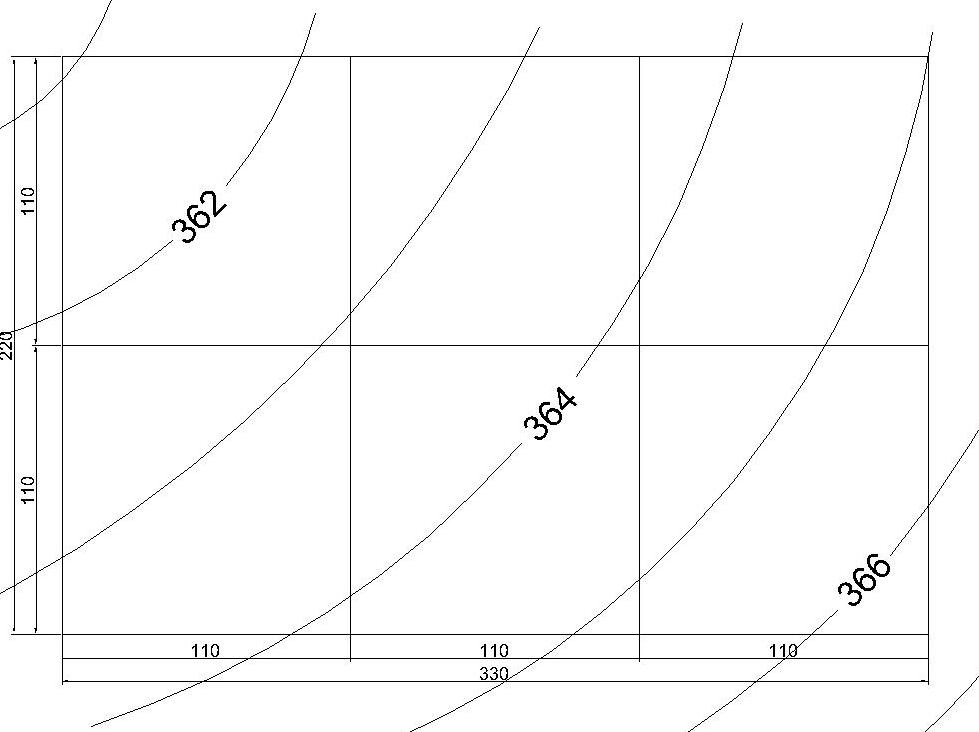

На плані в горизонталях наносимо сітку квадратів зі сторонами 110×110м. так, щоб в квадраті була мінімум одна і максимум дві горизонталі. Пересічення сторін квадратів створює вершину Hn.
