Датчики
Датчики температуры
Для технологического процесса производства газобетона необходимо обеспечить подогрев необходимого количества воды до температуры 40-60 градусов Цельсия. Тщательно перемешанный раствор сливается в подготовленную форму. Приготовление газобетонной смеси и заливка ее в формы должны осуществляться при положительной температуре окружающего воздуха (от +18°С);
Также необходим контроль температуры для тепловой обработки готового массива в прогревочной камере.
Исходя из вышеперечисленных условий, методом подбора были выявлены наиболее подходящие типы датчиков температуры и их модели доступные в свободной продаже:
Цифровой комбинированный датчик измерения температуры и влажности воздуха — th_v3.

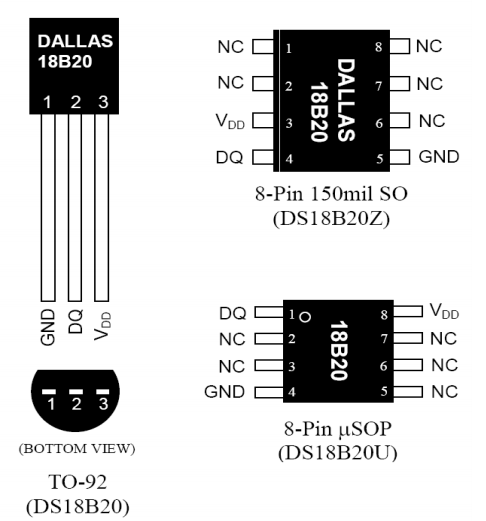

Рисунок 5-выводы микросхемы
Цифровой датчик температуры DS18B20 обменивается данными по технологии 1-проводного последовательного интерфейса 1-Wire®.
Разрешающая способность DS18B20 составляет 9, 10, 11 или 12 битов, соответствуя дискретности измерений 0.5°C; 0.25°C; 0.125°C или 0.0625°C, соответственно. По умолчанию установлена 12-бит (0.0625°C).
Диапазон измерений по температуре составляет (–55... +125)°C. Точность измерений: ±0.5°C в диапазоне (–10... +85)°C.
DS18B20 при отсутствии внешнего источника питания может запитываться от линии данных (паразитное питание). Датчик DS18B20 имеет уникальный 64-битный номер. Он позволяет работу с множеством подключенных к одной шине DS18B20.
Датчик может использоваться в качестве термостата. DS18B20 позволяет задание во внутреннюю энергонезависимую память (EEPROM) верхний (TH) и нижний (TL) температурные пороги. Внутренний регистр флага будет выставлен, когда измеренная температура выше TH или ниже TL. Если эта функция не используется, то два байта энергонезависимой памяти зарезервированные для настройки порогов, могут быть использованы для хранения другой информации.
Датчик DS18B20 предлагается в корпусе ТО-92, 150mil, 8-контактном SOIC, и 1.98мм х 1.37мм корпусе с шариковыми выводами (изготовленном методом перевёрнутых кристаллов). Микросхема в корпусе с шариковыми выводами рассчитана на точность ±2.0°C.
В исходном состоянии DS18B20 находится в состоянии покоя (в неактивном состоянии). Чтобы начать температурное преобразование, ведущий должен подать команду начала преобразования температуры]. После преобразования, информация записывается в 2-байтовом регистре оперативной памяти и DS18B20 возвращается к неактивному состоянию.
Если датчик включен с внешним питанием, ведущий может контролировать преобразование температуры по состоянию шины. DS18B20 будет формировать логический «0» когда происходит температурное преобразование или логическую «1», когда преобразование закончено.
Если DS18B20 включен с паразитным питанием, эта технология уведомления не может быть использована, так как на шину необходиом подать высокий уровень напряжения питания в течение всего времени температурного преобразования. В этом случае устройство управления должно самостоятельно контролировать время преобразования.
