Инструкционная карта сборка и сварка плпстин (стыковые и нахлёсточные соединения)

Наименование оборудования и оснастки

На одного студента

На группу

ВДМ-1002

1

1

Балластный реостат

1

16

Электрододержатель

1

16

Вытяжная вентиляция

1

16

Слесарный верстак

1

16

Молоток

1

16

Щетка для зачистки металла

1

16

Измерительный шаблон

1

16

Струбцины

1

16

Пробные пластины

1

16

№ п\п

Последовательность выполнения приёмов

Инструкционные указания

Эскиз

1.Сварка пластин стыковым соединением

1.1

Установка режима сварки.

• Закрепить электрод в зажиме электрододержателя

• включить источник питания сварочной дуги.

• установить сварочный ток.

• Одеть маску

• опустите маску.

• произведите апробирование и настройку сварочного тока на пробной пластине.

1.2

Установить заготовку

• Очистить стол, так что бы заготовки легли неподвижно в горизонтальном положении.

• Расположить пластины так что бы их кромки были параллельно друг другу.

• Установить зазор между пластинами для лучшего провара корня шва

• Зафиксировать струбцинами

1.3

Выполнить прихватки

• Сборка производится на поверхности стола.

• Прихватка 15-20 мм,

• расстояние между прихватками 50-80 мм.

• Зажечь дугу на пробной пластине, после перенести конец электрода на край пластин

• Выполнить прихватку на расстоянии 10-15мм от края пластин вдоль бедующего шва.

• Резко оборвать дугу на краю прихватки

• Очистить прихватки от шлака

1.4

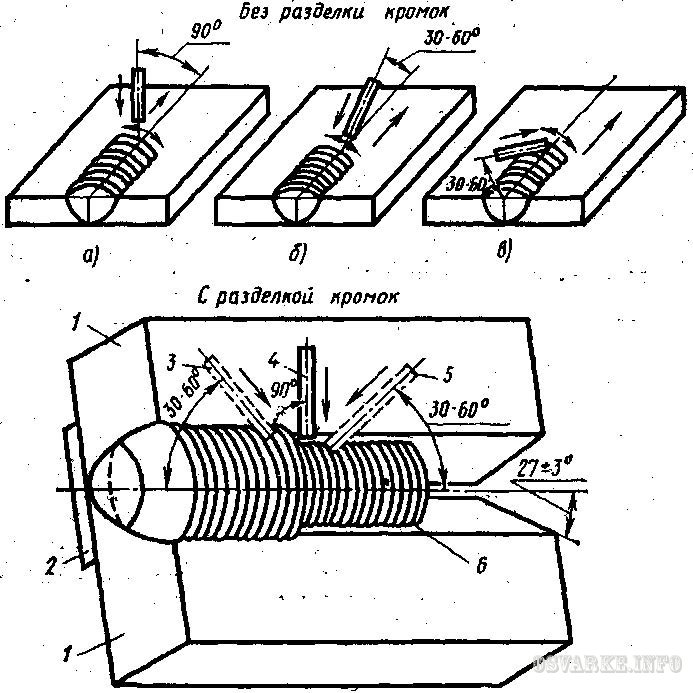

Произвести сварку

• Зажечь дугу на пробной пластине

• Выполнить сварку вдоль зазора начиная с края пластин

• Обрыв дуги происходит плавно с завариванием кратора

1.5

Контроль

• Определите качество сварного шва внешним осмотром, определите дефекты.

• Устранение дефектов.

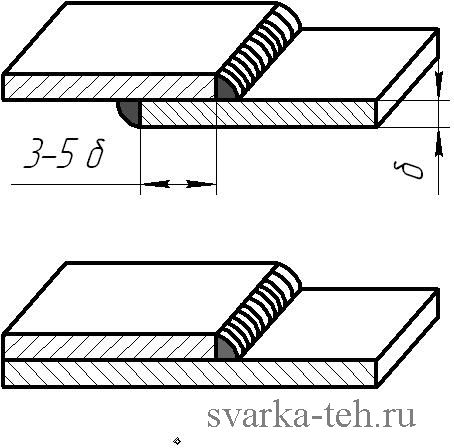

2.Сварка пластин нахлёсточным соединением

2.1

Установление режима сварки

• Закрепите электрод в зажиме электрододержателя

• включите вытяжку.

• включите источник питания сварочной дуги.

• установите сварочный ток.

• опустите маску.

• произведите апробирование и настройку сварочного тока на столе.

2.2

Установить заготовку

• Очистить стол, так что бы заготовки легли неподвижно в горизонтальном положении.

• Расположить пластины параллельно друг другу так что бы частично перекрывали друг друга.

2.3

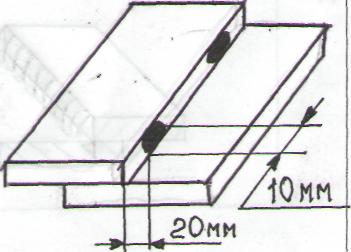

Выполнить прихватку

• Сборка производится на поверхности стола.

• Прихватка 5-15 мм,

• расстояние между прихватками 50-80 мм.

• Зажечь дугу на пробной пластине, после перенести конец электрода на край пластин

• Выполнить прихватку на расстоянии 5-10мм от края пластин вдоль бедующего шва.

• Резко оборвать дугу на краю прихватки

• Очистить прихватки от шлака

2.4

Произвести сварку

• Зажечь дугу на пробной пластине

• Выполнить сварку вдоль зазора начиная с края пластин

• Обрыв дуги происходит плавно с завариванием кратера

2.5

Контроль

• Определите качество сварного шва внешним осмотром, определите дефекты.

• Устранение дефектов.
